送 信 塔　見て歩き
東京都 ・ 中継局

八王子テレビ・ＦＭ中継局　　２００６年３月、２００９年１０月、２０１０年４月撮影

八王子中継局は、八王子市郊外の中央道・八王子ＩＣ近くの住宅街の丘にあります。国道１６号線から細い道を登っていくと見えてきます。

ＮＨＫと東京広域民放５社（ＮＴＶ・ＴＢＳ・ＣＸ・ＥＸ・ＴＸ）の中継局は、共用で１つの局舎に納まっています。
ＭＸ中継局は、少し離れた別の場所にあります。

ＮＨＫと東京民放５社は、同時に１９８２年３月の開局です。ＭＸは１９９６年１０月の開局です。
当中継局では、全チャンネルがアナアナ変更の対象でした。（最初の訪問の２００６年３月時点では、対策が終わっています。）

また、デジタル化されたのは、２００９年１０月です。ちょうど、その月にデジタル化の様子を見てきました。後半をご覧ください。

八王子テレビ中継局（ＮＨＫ＆東京広域民放５社共用）

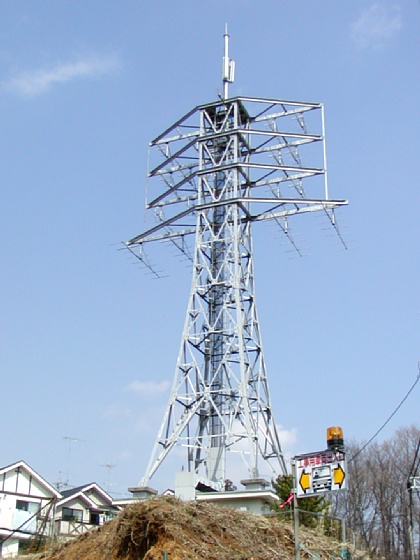

全景です。こちらは、西側から。

こちらは、東側から。

アナアナ変更前は、ＮＨＫと民放共用は別々で、それぞれ４Ｌ１段２面でした。

敷地の様子です。

局舎を拡大しました。

表札です。

４段４列の大きな八木アンテナが特徴です。チャンネルごとに８素子八木２列で１セットです。
下がローチャンネル用のようです。１チャンネル分余る？。

モニターアンテナです。先端近くにあります。


八王子テレビ中継局（東京ＭＸテレビ）

ＭＸテレビの八王子中継局は、他社とは少し離れた東京都水道局の無線塔に設置されています。

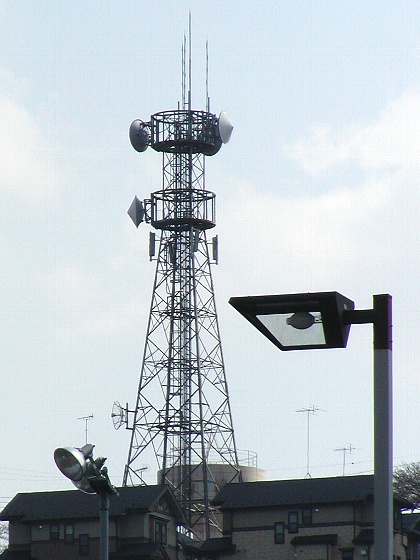

全景を少し角度を変えて２枚。

こちらは、国道１６号線・滝山町付近からの遠景です。

これがＭＸテレビの送信アンテナです。スキュー配列です。（アンテナは４Ｌ１段４面）

受信アンテナは、下部に取り付けられています。 上記画像では、鉄塔の陰て見えていませんので、遠景画像を拡大しました。 グリッドパラボラ１．８ｍです。



配水所の表札です。

国道１６号線からは、ここから入り登って行きます。

以下は、２００９年１０月撮影のデジタル化後の様子です。

東京･多摩地区でも、地上デジタル放送が始まったとの報道を受け、様子を見てきました。

八王子デジタルテレビ・ＦＭ中継局

付近は住宅街でもあり道路幅が狭く、前回訪問時には広域局を中心に見てきたため、ＭＸテレビ中継局がある水道配水所を十分に観察していませんでした。
しかし、デジタル中継局は、水道配水所の鉄塔に設置されたということなので、今回は早朝に訪問し、ゆっくり見てきました。
また、配水所の奥も住宅地になっており、鉄塔のすぐ近くまで行けることも分かりました。

手前の塔に日光があたっています。えっ、どんな時間に訪問ですかって。 見ての通り、太陽光線が真横からの時刻です。

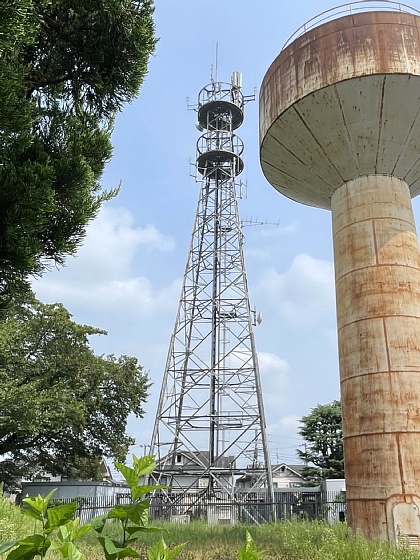

鉄塔の全景です。

無線局専用の裏門があることが分かりました。画像右側の歩道を奥へ進めば、ほぼ真下から鉄塔が観察できました。

こちらがデジタル局舎でしょうか。

こちらは、アナログ（ＭＸ）でしょうか。

局舎の内訳は、未確認です。また、なぜ３棟あるのかも不明です。（１棟は水道局のものでしょうか）

何か、スッキリしたと思い、前回画像と見比べると、以前あったパラボラが撤去されています。
放送専用鉄塔になったようです。（資料によれば高さは３５ｍです。）

鉄塔上部の拡大です。

さらに拡大しました。

微妙に別角度から。

デジタルアンテナは４面です。　アンテナカバーに「Ａ」や「Ｂ」、「ＴＯＰ」などの文字があります。

北側の国道１６号からの鉄塔の様子です。

拡大しました。こちら向きに小さなパラボラがあります。

先端部のプレートパラボラです。北を向いています。 何なのかは、下記（２０１０年４月訪問記）を参照ください。

局舎脇に上向きのモニターアンテナがありました。

ところで鉄塔中間部に、以前は無かったＶＨＦ（ローバンド）帯域と思われる５素子と３素子の八木アンテナが付いていました。
５素子のほうは、ＭＸテレビのグリットパラボラと同じ東向き、３素子のほうは南側の八王子市中心方向に向いています。

水平３素子八木は、八王子市街地向きです。

５素子八木の拡大です。

３素子八木の拡大です。

八王子にコミュニティＦＭ局が開局したのかと関東総合通信局のＨＰを見ても報道発表を確認できず、免許検索でも引っ掛かりません。
何のアンテナなのか、今のところ不明です。分かれば追加掲載します。

（２０１０年２月記載）
その後の情報で、このＶＨＦローバンドアンテナは、ＦＭ東京（ＴＦＭ）の八王子中継局のものらしいです。
また、八王子市街地向けの送信アンテナ（３素子八木）が、訪問時点（２００９年１０月）では水平でしたが、本放送開始時には垂直に変更されたようです。
東向きの５素子は、東京タワー受信アンテナでしょう。

ところで、ＶＨＦアナログ中継局は、どうなっているでしょうか。

全景です。

送信アンテナです。

送信アンテナを別角度から。

受信アンテナ群です。 上方には、半月が写り込んでいます。

アナログ中継局には、特に変化はありません。

２０１０年４月にまた見てきました。

まずは、デジタル中継局です。

遠景です。

全景です。

気になる３素子八木から見ていきます。

ご覧の通り、左の３素子八木アンテナが垂直に変わっていました。

デジタル送信アンテナです。

桜の花とのツーショットです。

こちらは、ＭＸアナログ送信アンテナです。　ＴＦＭの３素子八木も写っています。

局舎です。

ＧＰＳがありました。

局舎を拡大しました。

別の局舎の拡大です。

ＭＸアナログ受信アンテナです。

先端近くのプレートパラボラです。

先端部にある北向きのプレートパラボラは、日の出町にあるＴＴＬ設備向けの受信アンテナのようです。

アナログ中継局も、また見てきました。

全景です。

局舎です。

変化は、ないようです。

鉄塔の根っこの近くに銘板があるのを見落としていました。

中継局データ

当中継局は、全チャンネルがアナアナ変更の対象でした。２００３年４月３０日から７月３１日までが対策期間でした。
変更前のチャンネルは、ＮＨＫ−Ｇは５１ｃｈ、ＮＨＫ−Ｅは４９ｃｈ、ＮＴＶは５３ｃｈ、ＴＢＳは５５ｃｈ、ＣＸは５７ｃｈ、
ＥＸは５９ｃｈ、ＴＸは６１ｃｈ、ＭＸは４７ｃｈでした。

追記　アナログテレビ放送は２０１１年７月２４日をもって終了しました。

ＦＭ東京 八王子中継局　　８０．５ＭＨｚ　　１０Ｗ

ＮＨＫと広域民放は、実質増力です。また、無指向性になったようです。

デジタルチャンネルは、すべての局が親局の東京タワーと同一です。
