宮城県・中継局

津山石貝テレビ中継局　　２０２５年５月撮影

頭に津山と付く３つの中継局がある辺りは、東西に国道４５号線が走る谷合の地形で、山に囲まれているため電波状況が
悪い地域と思われます。狭い範囲にミニサテ局が点在しています。

当ページでは津山石貝中継局を紹介します。当中継局は登米市津山町柳津の高台に設置されています。
市立津山中学校の南約４００ｍ辺りの場所です。高台に設置の鉄塔が、かなり遠くからでも確認できます。
（国道からも見える場所があります。）

最初に、かつてのアナログ中継局の説明です。
開局は、全社同時に１９７９年１２月です。また、パンザマストにミニボックスと云う全社共用のミニサテ局です。

送信アンテナは、全社共用５素子リングアンテナ３段３面（垂直偏波）です。１９９６年８月末に指向性を調整しているようです。

受信は、全社とも南へ約１．３ｋｍ離れた山中でＮＨＫ－ＧとＴＢＣが共用５素子八木２列、ＮＨＫ－ＥとＯＸが共用
８素子八木２列、ＭＭＴとＫＨＢが共用１２素子リングアンテナにて、全局仙台基幹局受けです。

２０１０年１０月末にデジタル化されました。

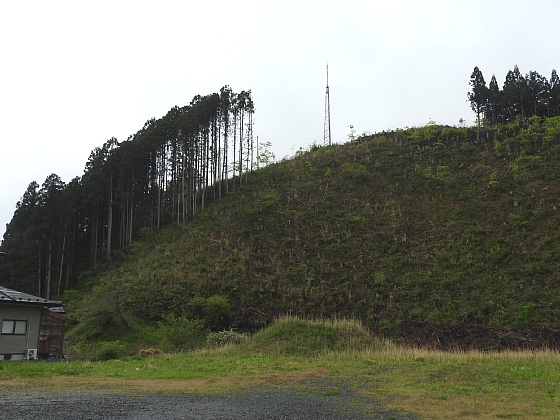

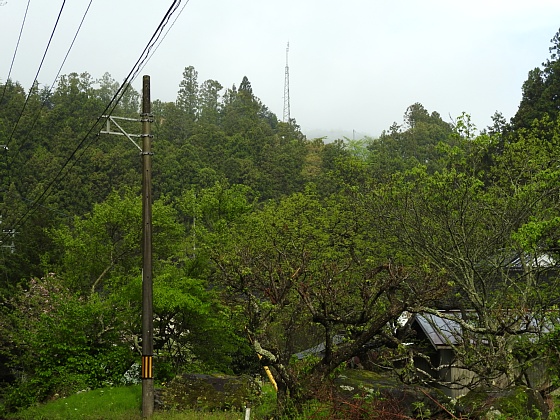

遠景です。

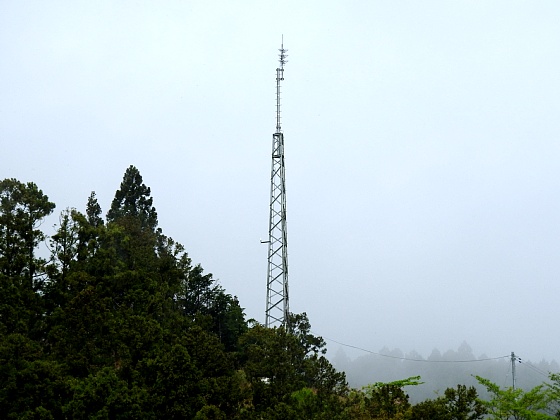

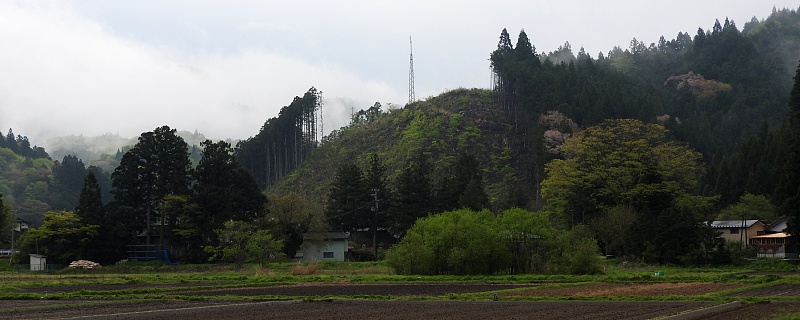

さらに別の場所から見た遠景を２枚。

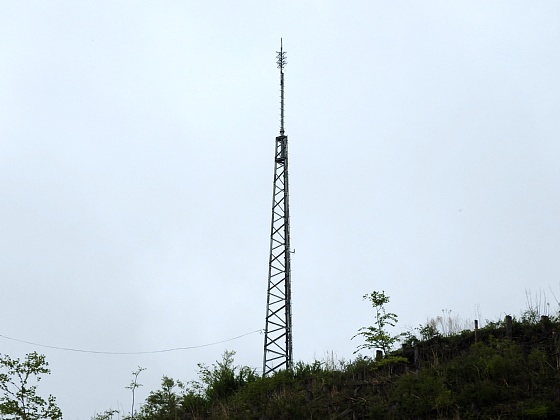

拡大しました。

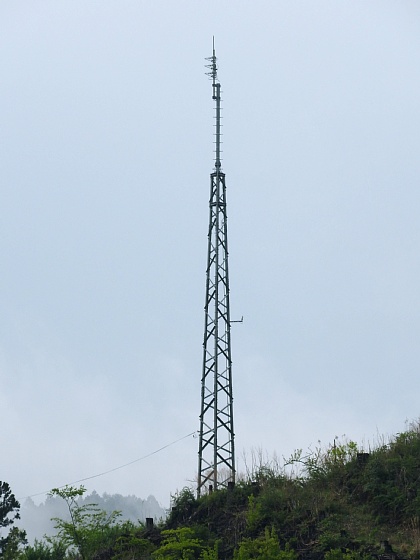

さらにそれぞれの場所からの拡大です。

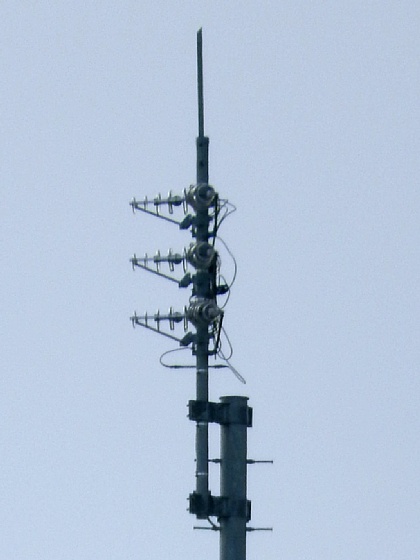

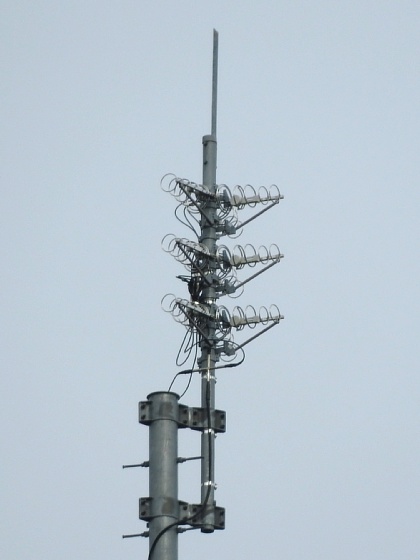

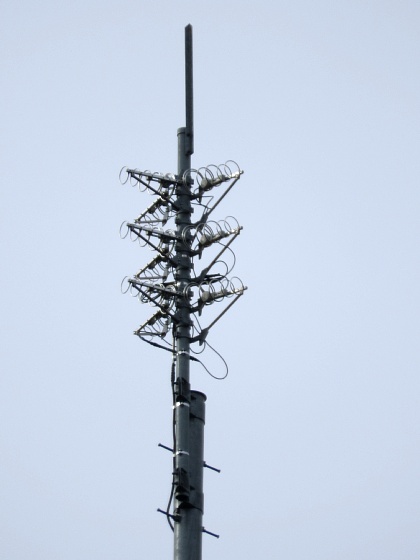

送信アンテナを角度を変えて３枚。

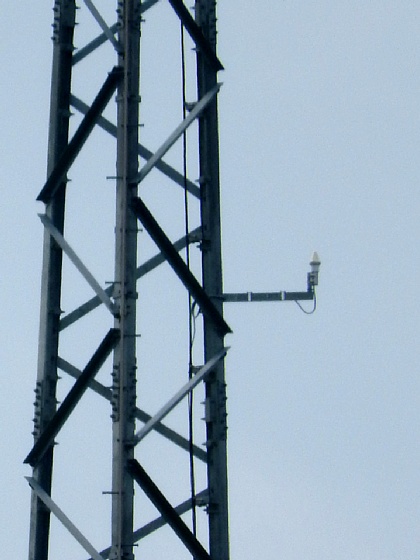

ＧＰＳです。

津山３局のデジタル受信について

アナログ時代、この３局は別々の地点に受信点を設置して仙台基幹局の電波を受信して再送信していましたが、
デジタルでは、３局共用の受信点を設置して光ケーブルで配信しています。

中継局データ

宮城県のアナログテレビ放送は２０１２年３月３１日をもって終了しました。
