高知県・中継局
Ｎ様提供の画像で紹介します。

土佐田井テレビ中継局　　２０２５年１０月撮影

土佐田井中継局は、長岡郡本山町吉野の高台に設置されています。本山町の中心部からは、西南西に約２．８ｋｍ、
早明浦ダムからは東南東に約１ｋｍ、そしてＮＨＫ早明浦ラジオ中継局とは吉野川を挟んで約２８０ｍの距離です。

また、その昔ここには小倉山城があったらしいです。（資料では、設置場所は小倉山となっています。）

最初にアナログ時代の様子です。
開局はＮＨＫが１９７２年９月、ＲＫＣが１９８５年６月です。ＫＵＴＶとＫＳＳは開局していません。
２社共用の中継局です。

送信アンテナは、３波共用２Ｌ１段３面。
受信はＮＨＫ－Ｇは約５０ｍ離れた地点で８素子八木２列１段、ＮＨＫ－ＥとＲＫＣは送信点で
個別の８素子八木２列１段にて、全局土佐町中継局受けです。

２０１０年１０月末にデジタル化されています。デジタルではＮＨＫのみの開局となっています。
（ＲＫＣは２００８年１２月１５日のプラン修正で置局不要とされています。）

デジタル中継局は、アナログ隣接地に局舎が新築、鉄塔は継続使用のようです。

それでは、Ｎ様提供の画像で紹介します。

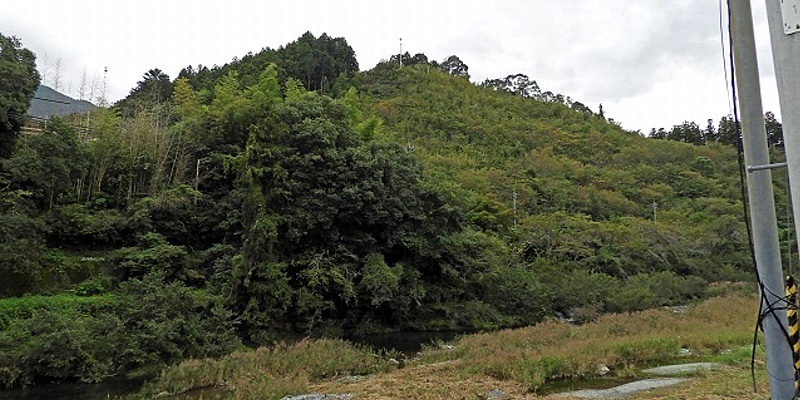

遠景です。

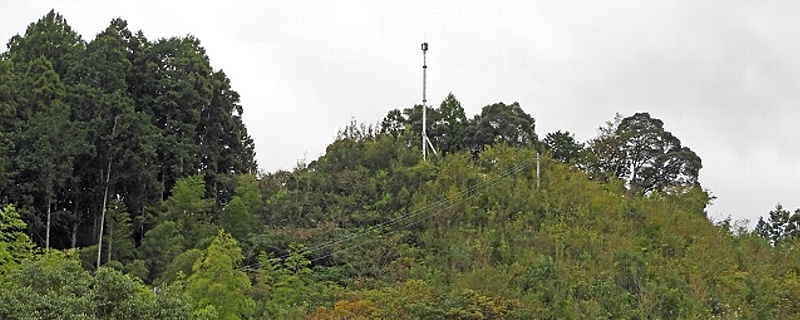

中継局付近を拡大しました。

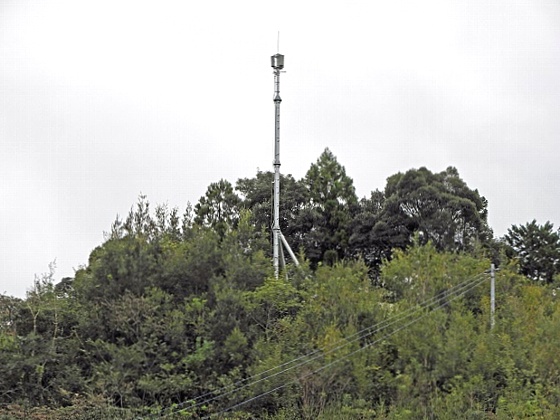

鉄塔を拡大しました。

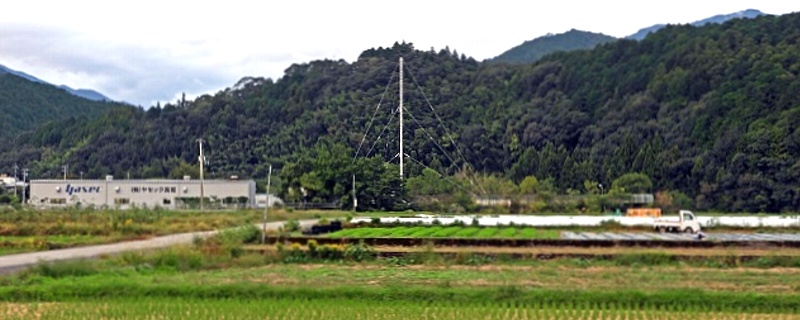

こちらは、南側からの遠景です。ラジオ塔の先端と同じ高さの左側、樹木が水平な部分に先端部がチラリと見えます。

ここからは、直接訪問の画像です。

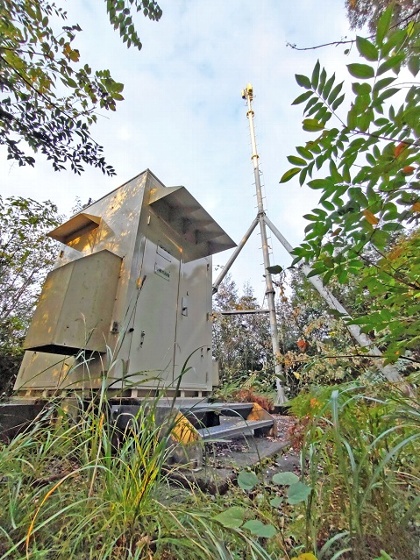

全景です。

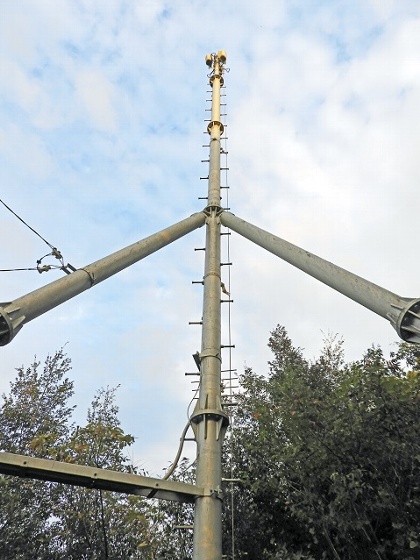

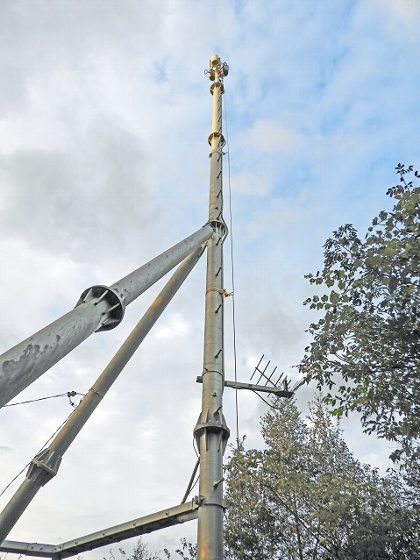

鉄塔を角度を変えて２枚。

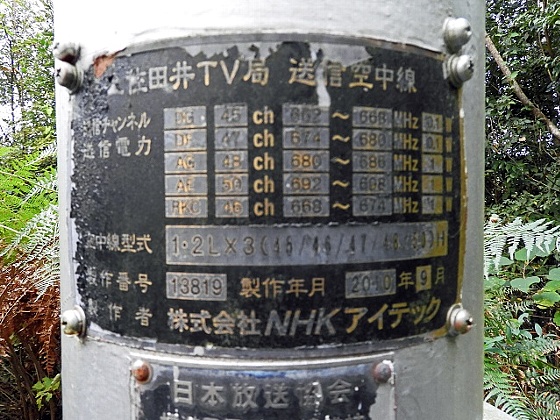

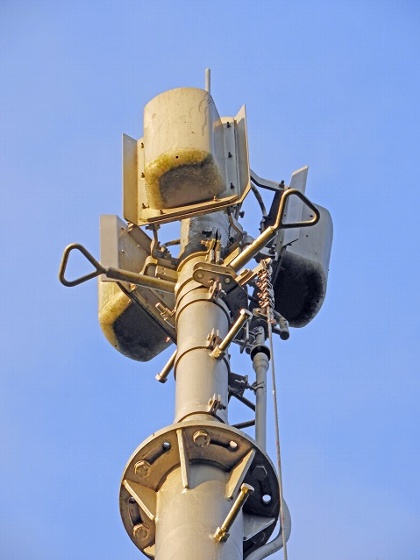

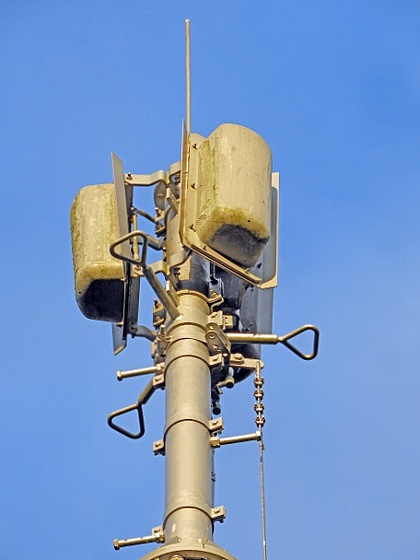

送信アンテナは、下記銘板を参照するとアナデジ共用タイプのようです。　角度を変えて２枚。

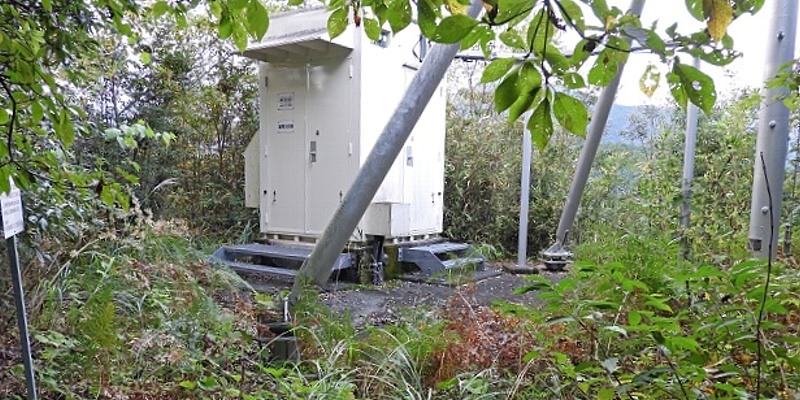

敷地の様子です。

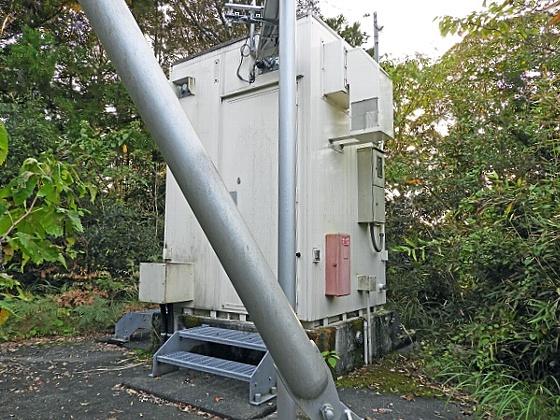

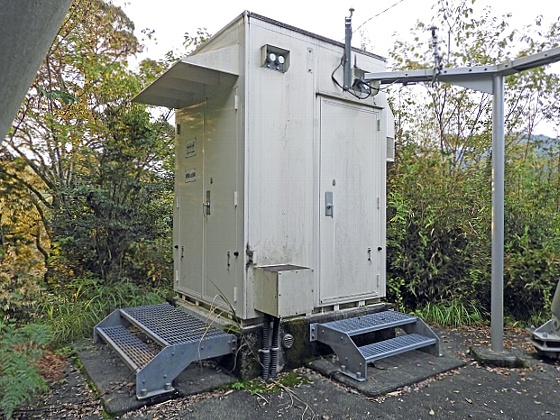

局舎を角度を変えて２枚。

表札です。

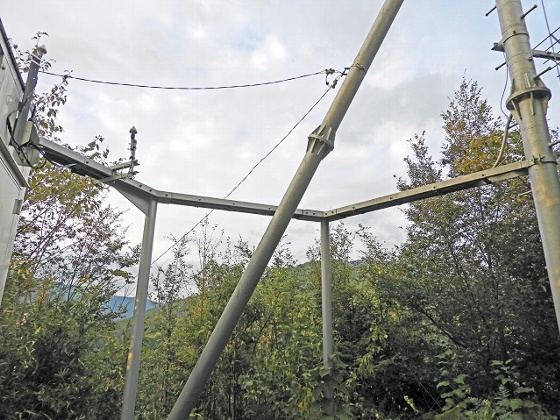

ラックです。

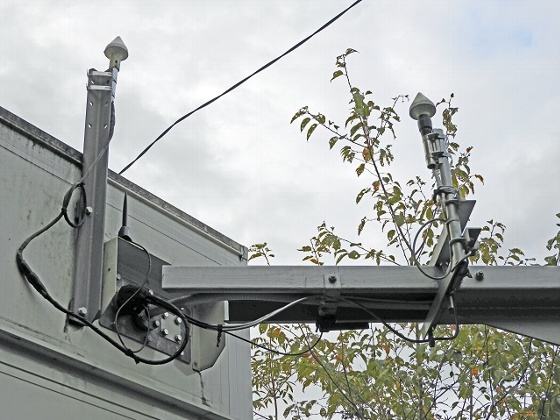

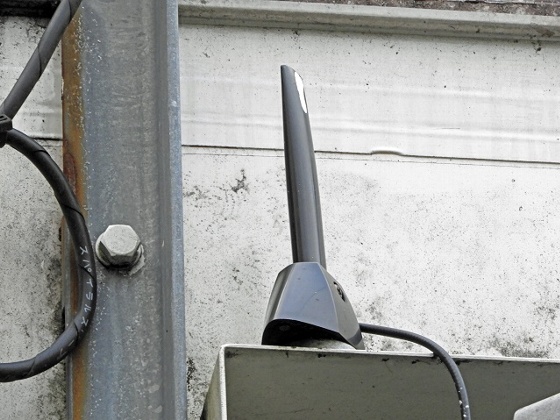

ＧＰＳです。

ラックは、かつて有ったアナログ局舎を避けるためなのか、迂回しています。

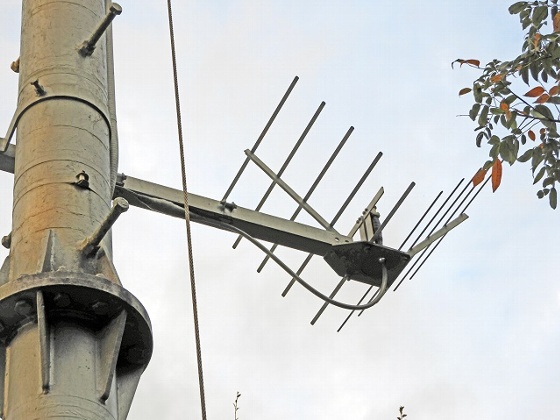

モニターアンテナです。

監視機器のアンテナです。

アンテナは、アナデジ共用タイプのようです。ＲＫＣもあります。

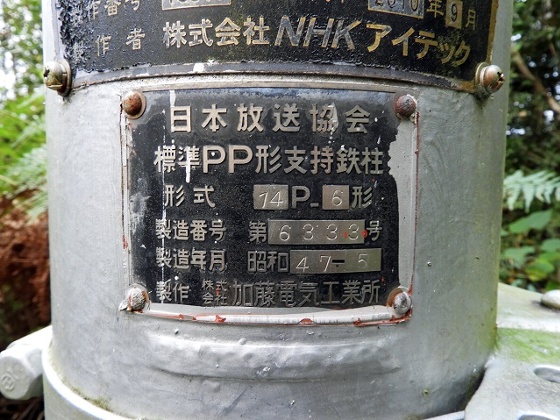

こちらは、鉄塔諸元銘板です。

送信点に受信アンテナが見当たりませんので、離れた場所で受信しているようです。

資料が無く、場所は未確認です。

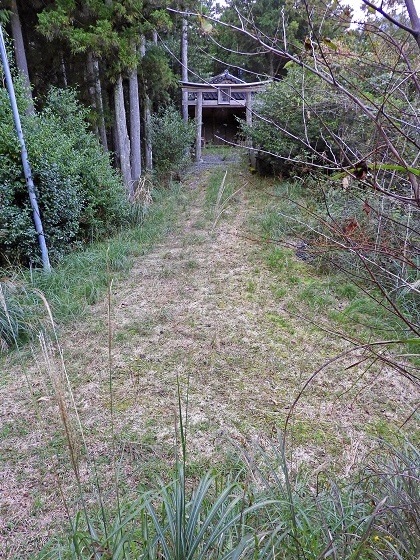

ここから登ります。

登り口に背中合わせで石鎚神社があります。

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。

デジタルでは、民放は開局していません。
