送 信 塔　見て歩き
高知県 ・ 中継局
Ｎ様提供の画像で紹介します。

ＮＨＫ 土佐町テレビ・ＦＭ中継局　　２０２５年１０月撮影

ＮＨＫ中継局では、局舎はアナログからの継続、デジタル鉄塔を新築し、アナログ鉄塔はＦＭ専用になりました。

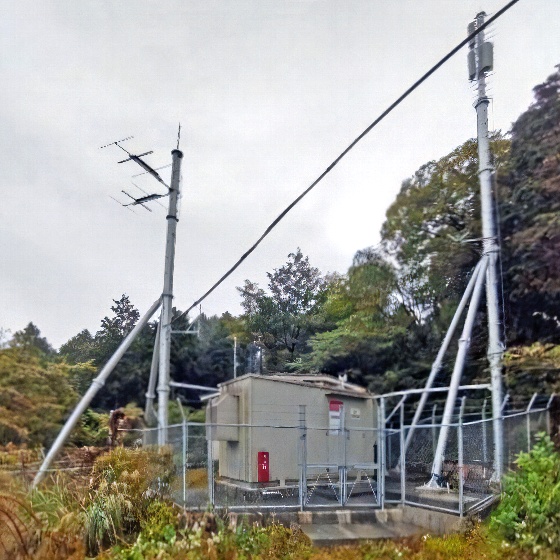

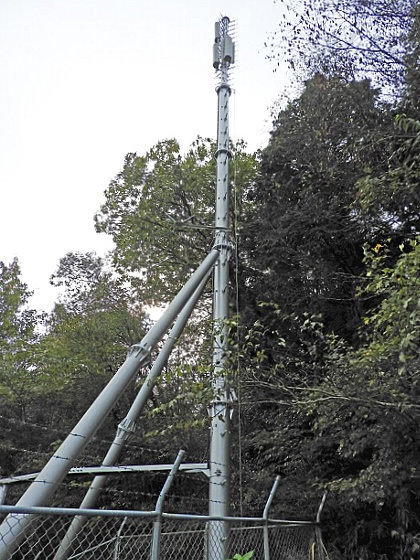

全景です。　画像を補正しましたが、逆に見辛くなったかもしれません。

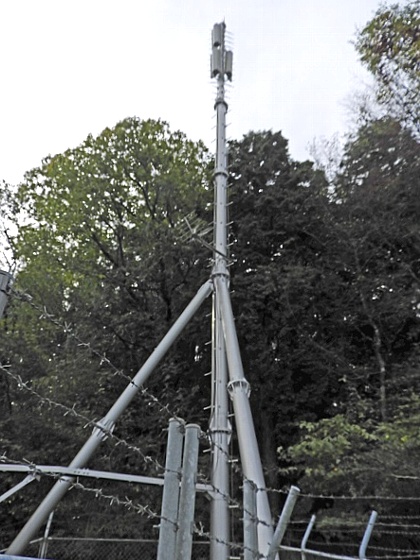

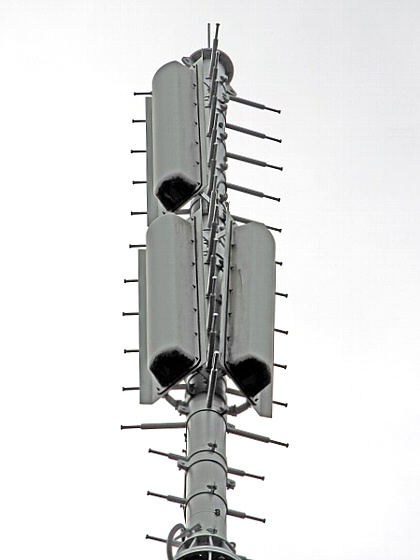

ＮＨＫは、ＦＭも併設しています。　まずはテレビ部分から

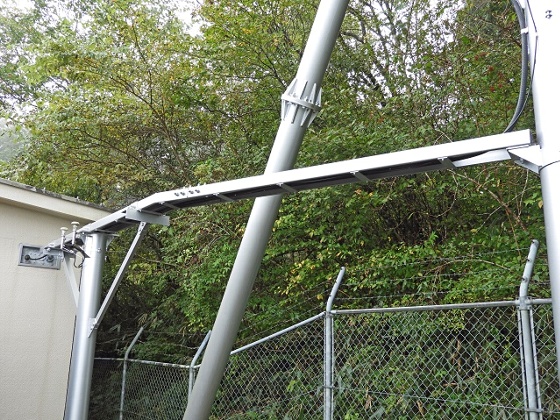

局舎からテレビ鉄塔に繋がるラックです。

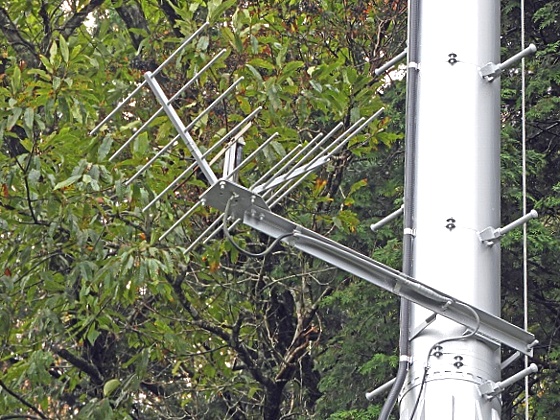

テレビモニターアンテナです。

ＧＰＳです。

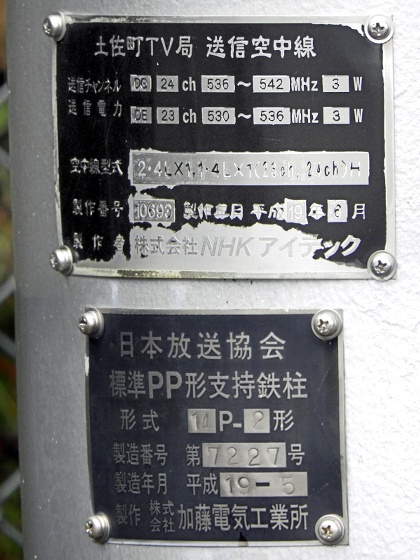

テレビ鉄塔の銘板です。

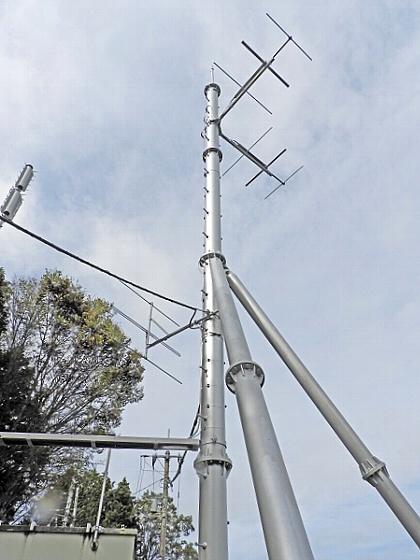

続いてＦＭ部分です。

アナログ時代には先端部にＥ、Ｇの順で八木アンテナが取り付けられていました。（このＦＭアンテナは３段目でした。）
現在は、鉄塔の高さを低くしたようです。（以前のアナログ鉄塔は、今のデジタル鉄塔と、ほぼ同じ高さでした。）

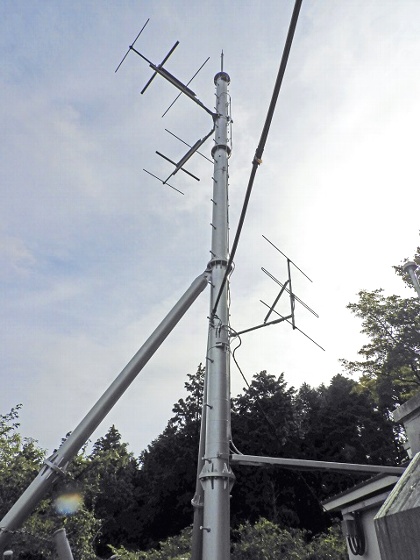

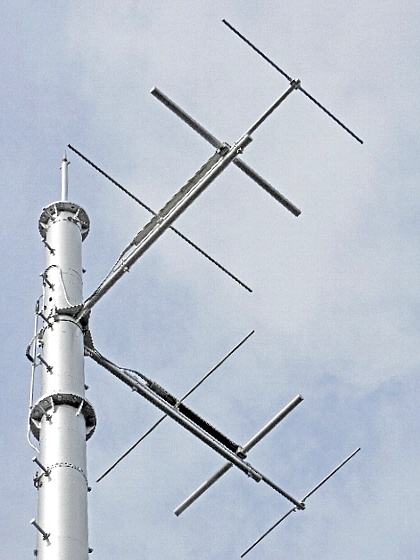

ＦＭ送信アンテナは３素子八木１段２面です。

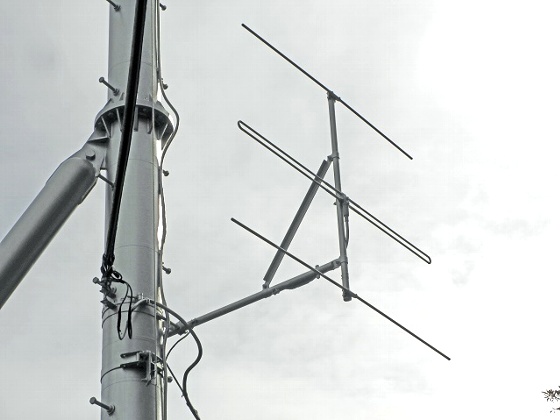

ＦＭモニターアンテナです。

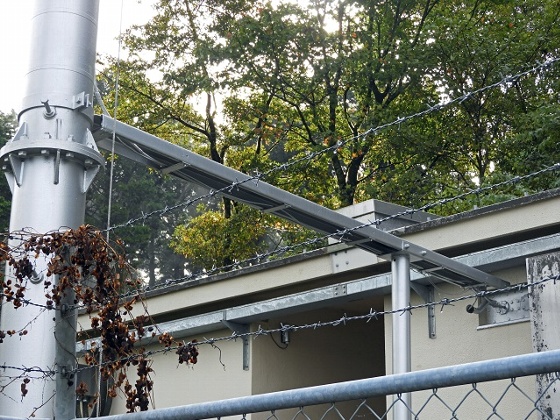

局舎からＦＭ鉄塔に繋がるラックです。

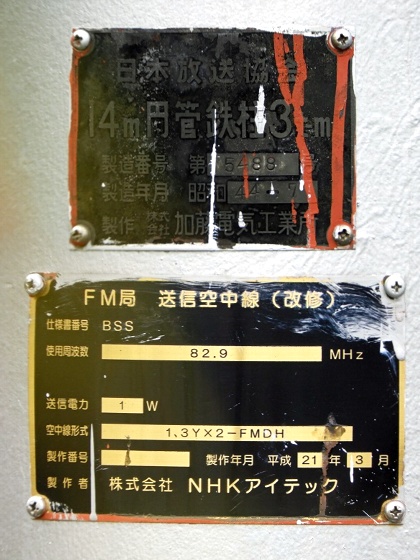

ＦＭ鉄塔の銘板です。１６年前に改修されているようです。

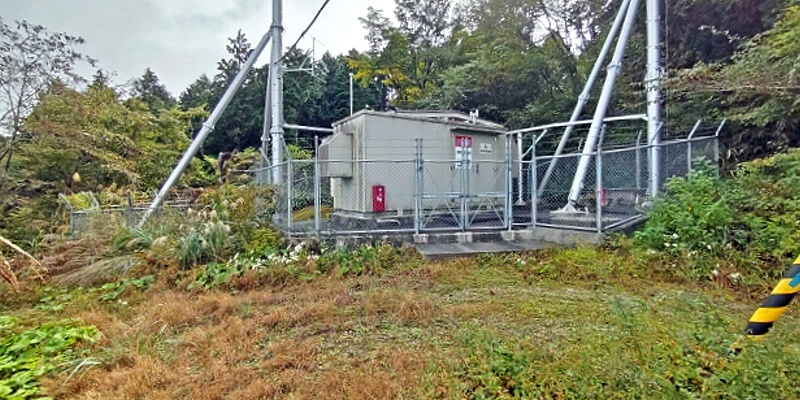

敷地の様子です。

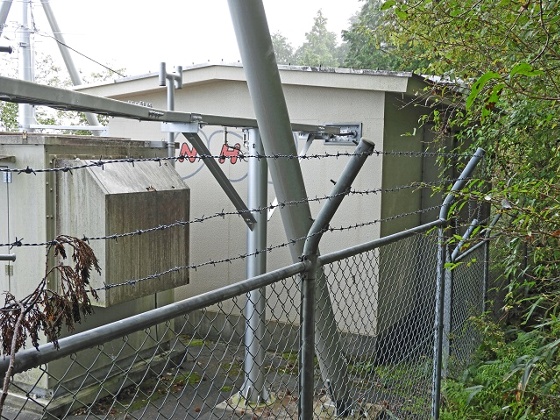

壁面のロゴです。

表札です。　ん、土佐村とは？。

表札には「土佐村」とあります。調べてみると土佐町は１９７０年１０月１日に町に移行していますので、
当中継局が開局した１９６４年時点では村で合っています。

町になった時に中継局名を変更したと思われますが、表札はずっとそのままと云うことですね。

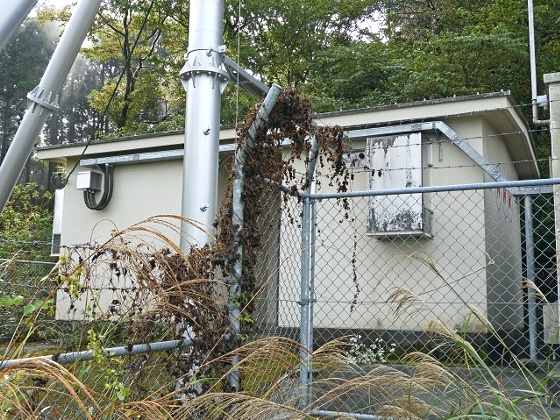

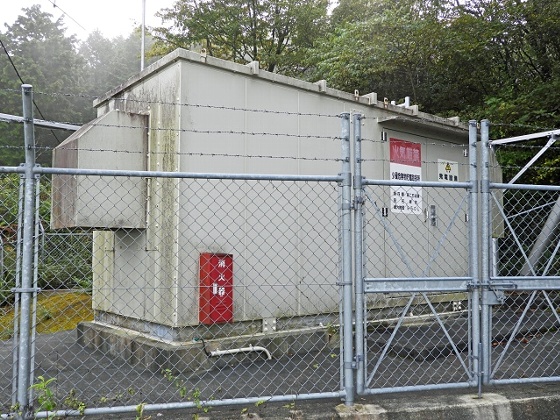

電源局舎です。

ところで、送信点にはテレビ・ＦＭとも受信アンテナが見当たりません。調べてみるとアナログ時代と同様に離れた場所に
設置されていることが分かりました。

よく調べていないのですが、中継局付近では、間の山に隠されて親局が見えないようです。少し離れると見えるらしく、
アナログ時代には、各社の受信点がバラバラでした。

話を戻しまして、まずＦＭから説明します。ＦＭの受信アンテナは、アナログ時代にＥの受信アンテナがあった場所と同じです。
送信点から三角点のある山頂に続く尾根上と思われる場所（距離にして南東へ１４０ｍ）です。
（グーグルの航空画像では、それらしいものが分かりません。）
ここで、５素子八木にて高知基幹局を受けています。

また、デジタルテレビの受信点は、送信点から南東へ約２５０ｍ離れた場所にあります。三角点がある三辻山の山頂付近です。
（グーグルの航空画像では、三辻山のマークのすぐ南西側にパラボラアンテナが写っています。）
ここで、２波共用３ｍグリッドパラボラにて高知基幹局を放送波受けです。

当中継局の受信アンテナについて、ヤマレコのこのブログで触れられています。　ページの中ほどです。

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。

ＮＨＫ−ＦＭ　　　８２．９ＭＨｚ　　１０Ｗ　　　　当地では、ＦＭ高知は中継局を設置していません。
