高知県・中継局
Ｎ様提供の画像で紹介します。

ＮＨＫ大豊テレビ・ＦＭ中継局　　２０２５年１０月撮影

大豊中継局では、ＮＨＫと民放は、それぞれ単独で設置されています。距離も約５０ｍ離れています。
こちらは、ＮＨＫ中継局のページです。

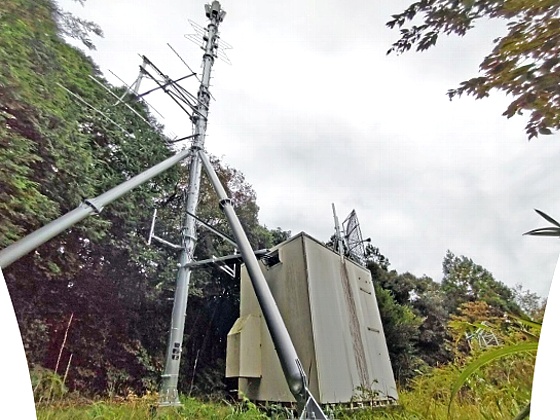

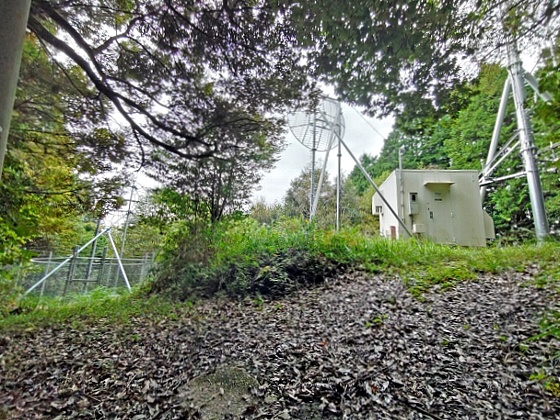

全景です。

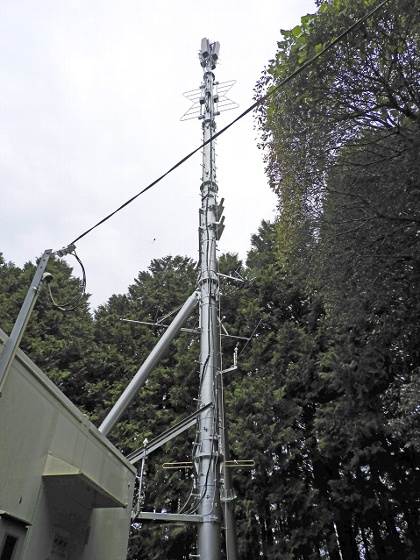

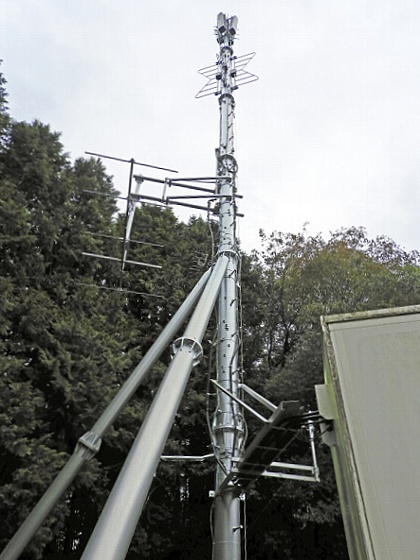

鉄塔を角度を変えて２枚。　当中継局はテレビとＦＭの共用です。　デジタル時代も変わりません。

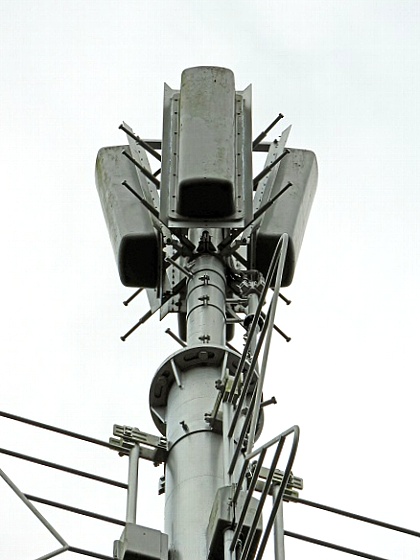

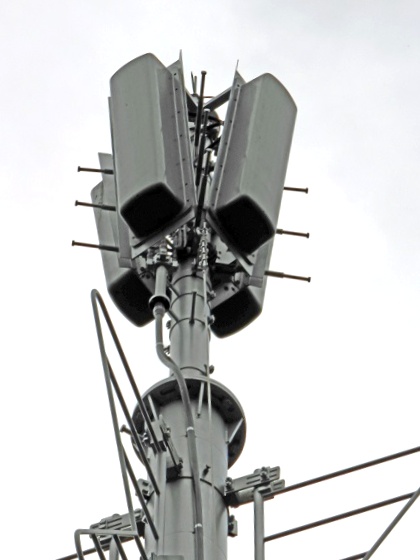

こちらはデジタルテレビアンテナです。形式は２波共用４Ｌ１段４面です。取り付け方を見るとアナデジ共用の可能性があります。

角度を変えて２枚。

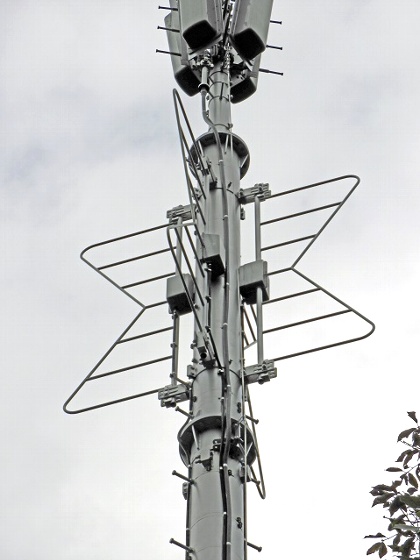

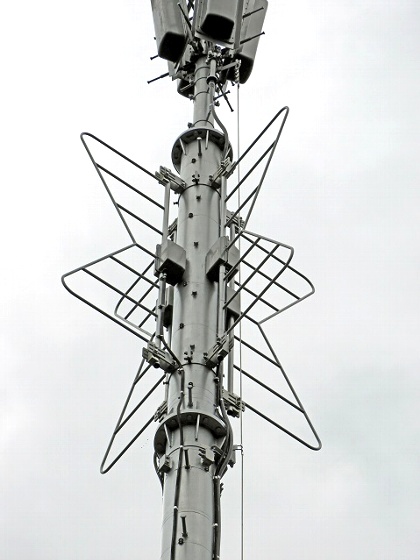

こちらはＦＭ送信アンテナのＳＴ１段です。　角度を変えて２枚。

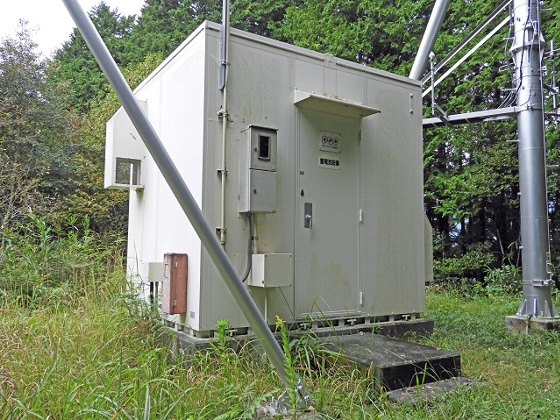

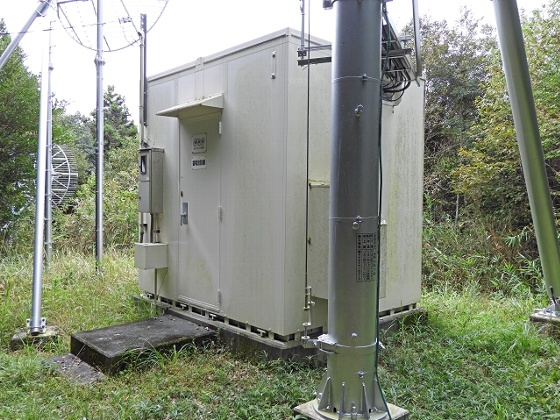

局舎を角度を変えて２枚。　デジタル化時に更新されたようです。

表札です。デジタルのみの表示です。

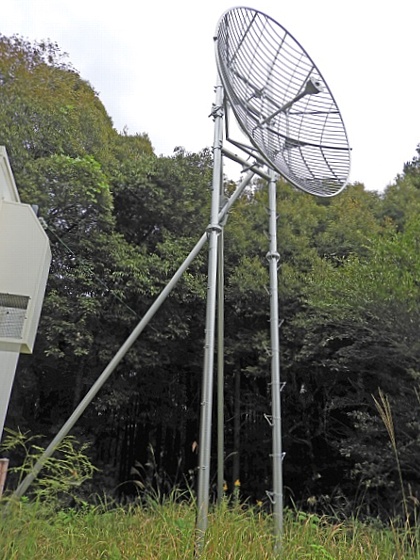

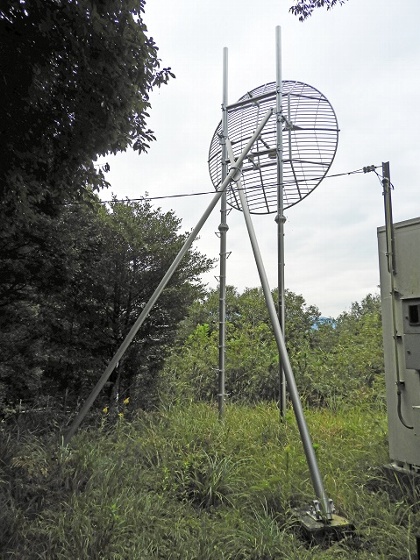

テレビ受信の共用３ｍグリッドパラボラです。土佐町中継局を放送波受けです。　角度を変えて２枚。

ＦＭ受信アンテナです。

ＦＭモニターアンテナです。

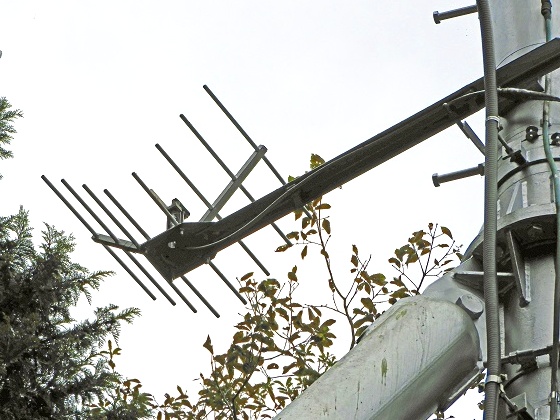

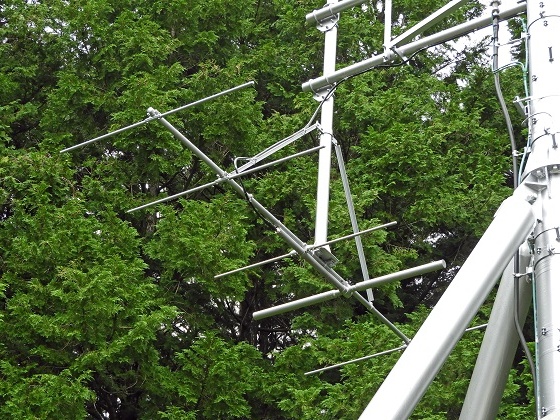

ＦＭの親局受信は５素子八木にて土佐町中継局受けです。

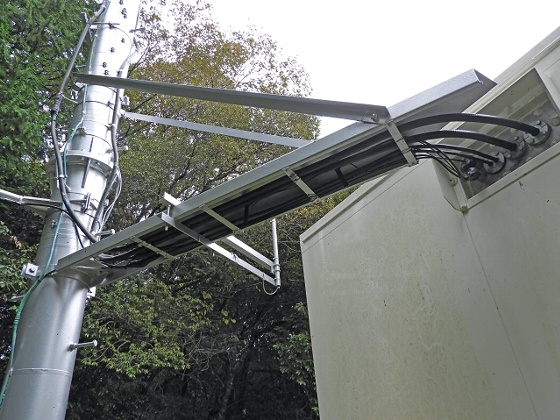

ラックです。

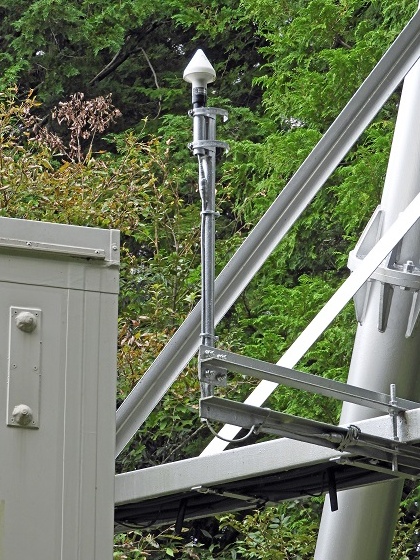

ＧＰＳです。

テレビのモニターアンテナです。

銘板が３枚あります。

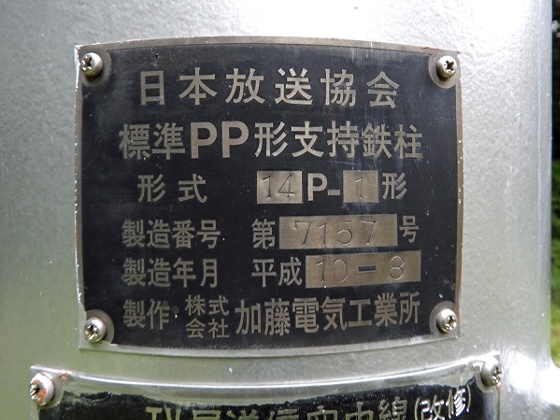

鉄塔諸元銘板です。

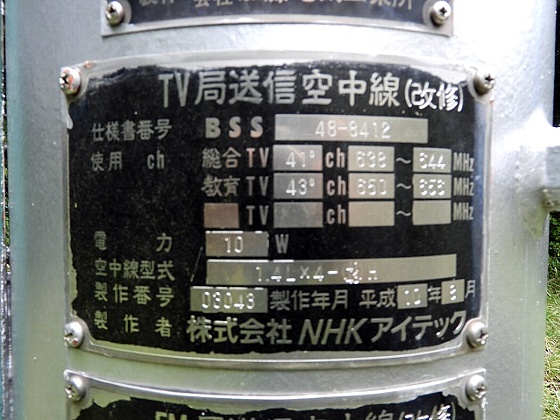

アナログ銘板です。

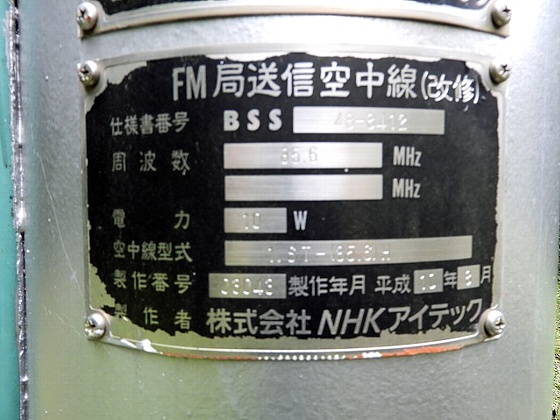

ＦＭ銘板です。

デジタルアンテナについて書かれた銘板は無いようです。

ＮＨＫ中継局を少し離れた場所から見た画像です。　左側のパラボラは民放の親局受信アンテナです。

グーグルの航空画像を見るとＮＨＫと民放の中継局は約５０ｍ離れており、南西側のＮＨＫ中継局の
さらに少し南に民放のパラボラが確認できます。

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。

ＮＨＫ－ＦＭ　　８５．６ＭＨｚ　　１０Ｗ　　　　当地には、ＦＭ高知は中継局を設置していません。
