送 信 塔　見て歩き
徳島県 ・ 中継局
Ｎ様提供の画像で紹介します。

山城テレビ中継局　　　２０２５年１０月撮影

山城中継局は、三好市山城町寺野の通称・大任峰（おおとみね）に設置されています。
ＪＲ土讃線・阿波川口駅の北北西 約９００ｍ辺り、国土地理院の地図で見ると５３５．８の三角点付近です。

最初にアナログ時代の様子です。
開局は、ＮＨＫ−Ｇが１９６７年１２月、ＮＨＫ−Ｅが１９６８年４月、ＪＲＴが１９７２年１２月とバラバラです。
（ＮＨＫ−Ｅの開局は、基幹局の開局と同時と思われます。）また、２社別々に設置されています。
送信アンテナは、ＮＨＫは個別の３素子八木１段２面＋５素子八木１段１面の構成（ＶＨＦ送信）です。（Ｅが上段）
ＪＲＴは４Ｌ１段３面（ＵＨＦ送信）です。
受信は、ＮＨＫ・ＪＲＴともメインは２ｍプレートパラボラで池田固定局ＳＨＦ受け、予備にＮＨＫは個別の８素子八木２基合成、
ＪＲＴは１２素子八木２列１段にて池田中継局受けです。

２００８年７月にデジタル化されました。デジタル化に際しては、ＮＨＫ中継局を継続利用して２社共用中継局としました。

それでは、Ｎ様提供の画像で紹介します。

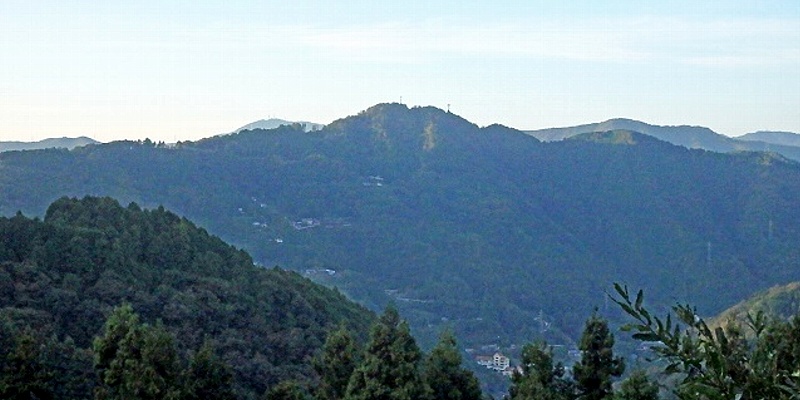

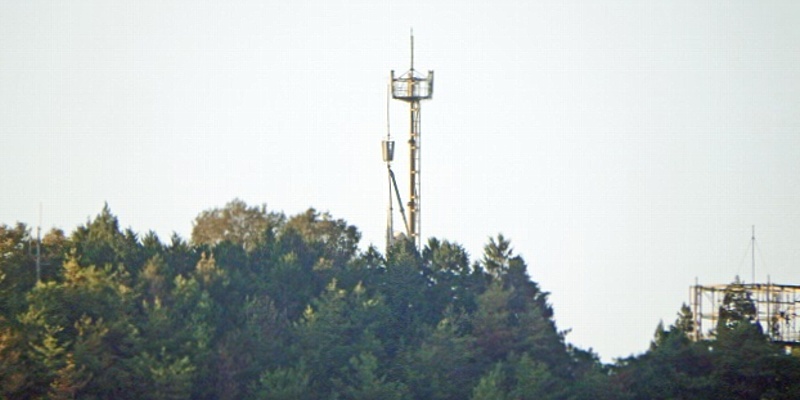

南側遠方からの撮影です。（大歩危中継局付近？）

拡大しました。

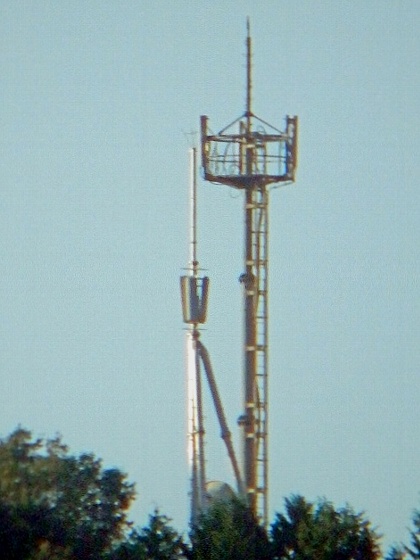

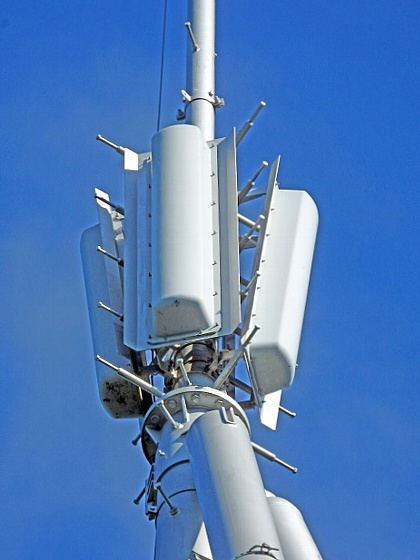

鉄塔部をさらに拡大しました。


ここからは、直接訪問の画像です。

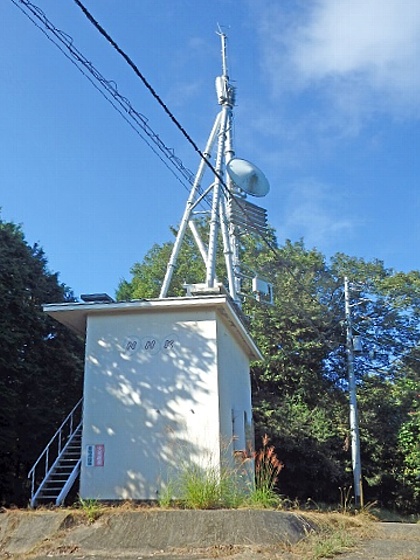

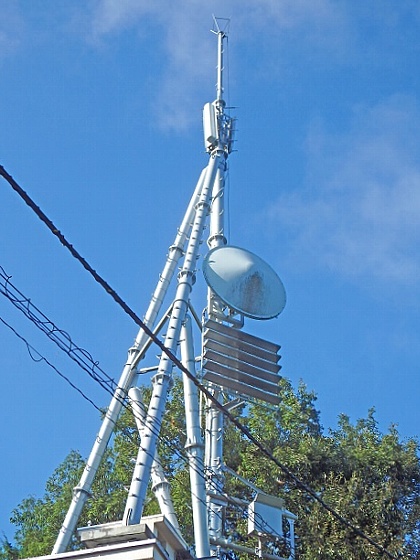

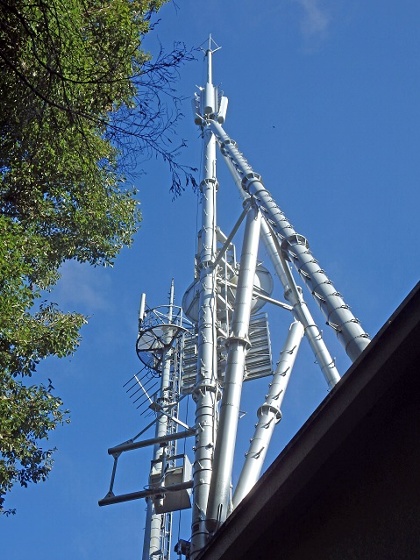

全景です。

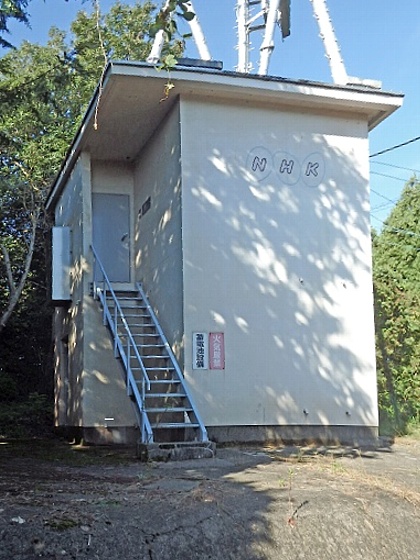

局舎です。

表札はアナログ時代のままです。ＪＲＴの表示はありません。

壁面のＮＨＫロゴです。

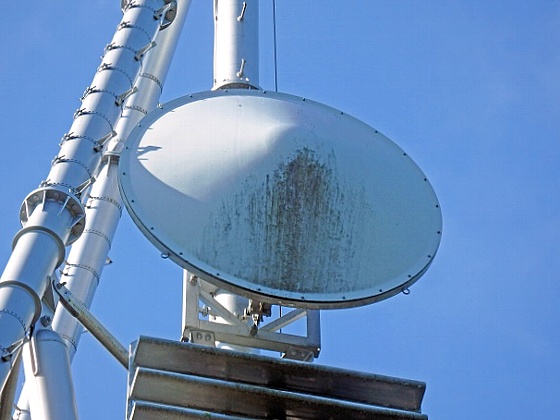

２ｍプレートパラボラです。

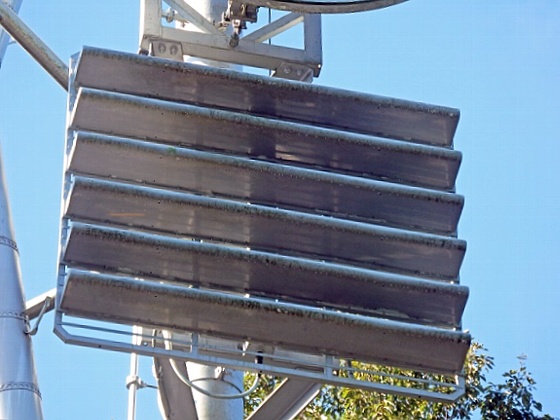

サイドローブアンテナです。

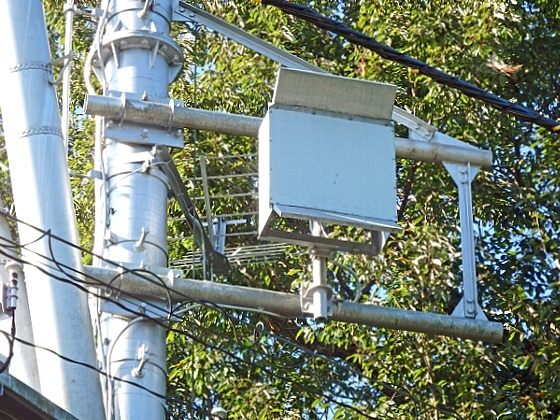

９０ＣＲです。

番組の伝送は、ＮＨＫは２波共用２ｍプレートパラボラにて池田固定局ＴＴＬ受け、
ＪＲＴはサイドローブアンテナと９０ＣＲ併用にて池田中継局放送波受けです。

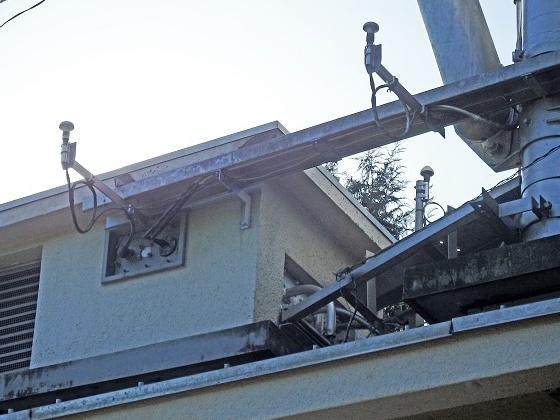

ＧＰＳです。

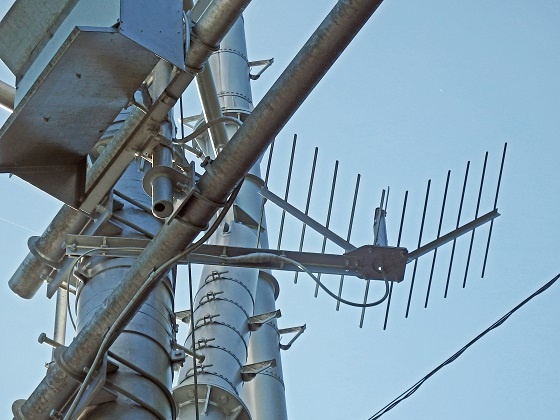

モニターアンテナです。

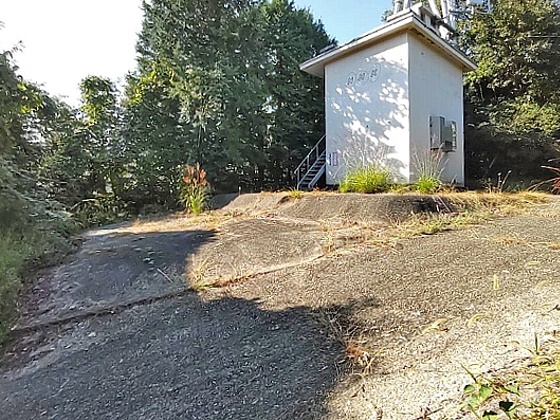

敷地の様子です。局舎前の空き地には、ＪＲＴアナログ中継局があったと思われます。

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。
