送 信 塔　見て歩き
徳島県 ・ 中継局
Ｎ様提供の画像で紹介します。

山城大野テレビ中継局　　　２０２５年１０月撮影

山城大野中継局は、三好市山城町大野の高台に設置されているデジタル新局です。
２００９年１０月末に開局しています。

この地域ではアナログ時代には、山城大月、山城小川谷、山城茂地（もじ）の３つの中継局が設置されていましたが、
デジタル化されずに廃局になっていますので、統合する形で当中継局が新設されたものと思われます。
（山間地に点在する中継局を集約できる送信点があったのかは謎ですが・・・。）

アナログ時代の３つの中継局について書いておきます。

山城大月中継局は、三好市山城町大月の高台に設置されていました。開局は、ＮＨＫが１９７６年６月、ＪＲＴが１９８１年１１月です。
２社別々の設置です。
送信アンテナは、どちらも４Ｌ１段１面＋２Ｌ１段２面の構成です。（ＮＨＫは２波共用）
受信は、両社とも約４００ｍ離れた場所でＮＨＫ−Ｇは５素子八木２列１段、Ｅは８素子八木２列１段、ＪＲＴは９０ＣＲにて、
全局山城中継局受けです。

山城小川谷中継局は、三好市山城町小川谷の高台に設置されていました。開局は、ＮＨＫ・ＪＲＴ同時に１９７９年６月です。
パンザマストにボックスと云う２社共用のミニサテ局です。
送信アンテナは、３波共用８素子リングアンテナ３段１面＋８素子リングアンテナ２段２面（垂直偏波）の構成です。
受信は、送信点で３波共用１６素子リングアンテナ２段２列にて、ＮＨＫは山城大月受け、ＪＲＴは山城受けです。
（受信親局が異なりますが、ほぼ同一方向のため１基のアンテナで賄えるようです。ＮＨＫの親局が山城大月なのは、
山城はＶＨＦ送信のため混信または受信ができないためと思われます。）

山城茂地中継局は、三好市山城町茂地の高台に設置されていました。開局は、ＮＨＫ・ＪＲＴ同時に１９７９年６月です。
パンザマストにボックスと云う２社共用のミニサテ局です。
送信アンテナは、３波共用８素子リングアンテナ２段３面です。ＮＨＫ−Ｅは１９９５年３月にチャンネルを変更しているようです。
受信は、山城小川谷中継局と共用です。（山城茂地中継局と山城小川谷中継局は、直線で約３００ｍの至近距離です。）


それでは、Ｎ様提供の画像で紹介します。

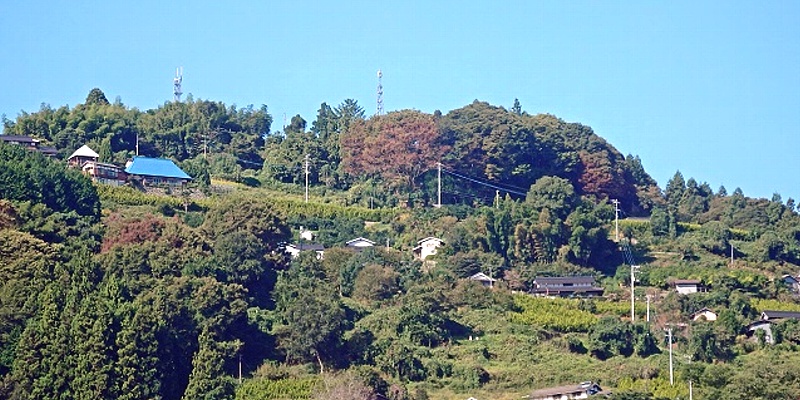

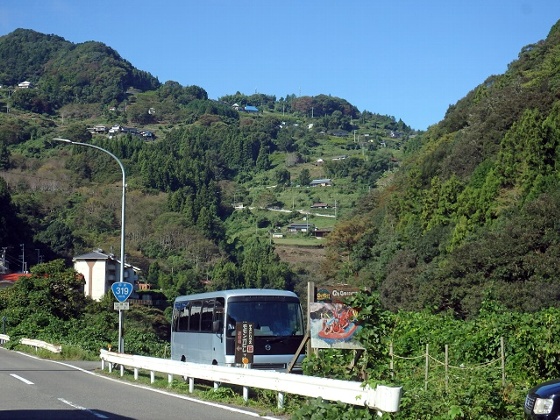

遠景です。

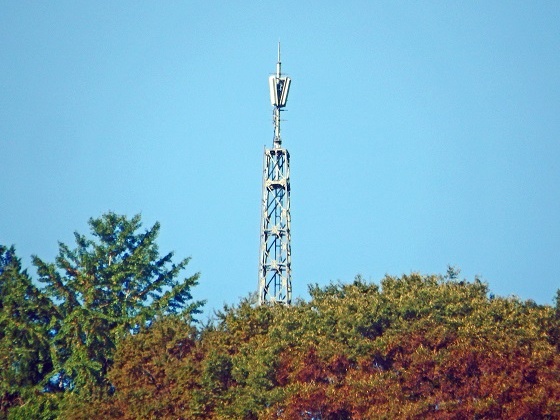

中継局付近の拡大です。

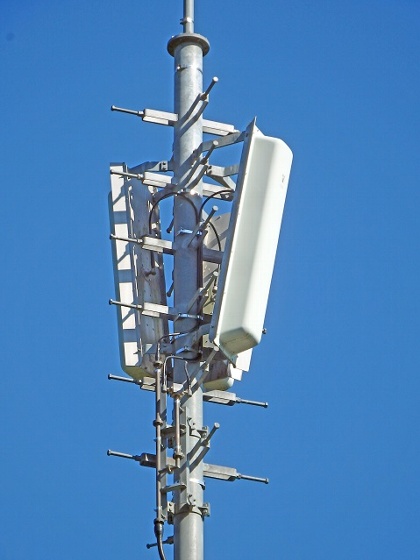

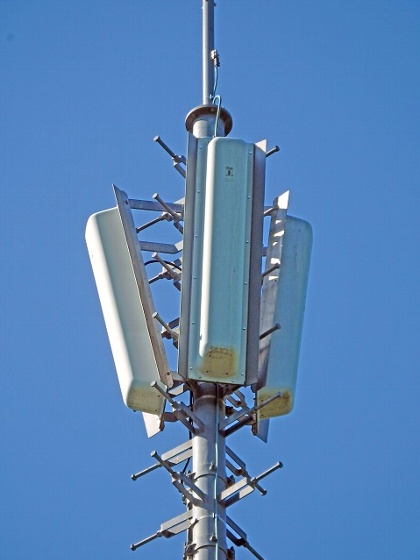

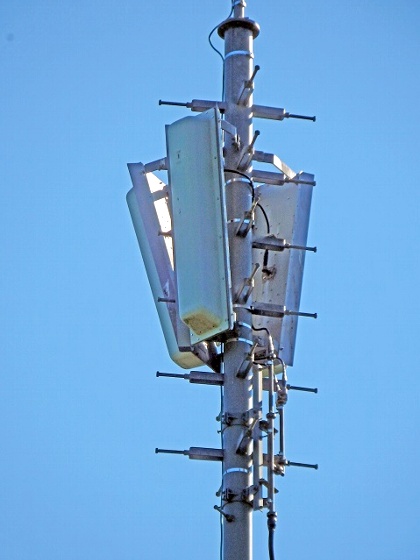

鉄塔の拡大です。


ここからは、直接訪問の画像です。

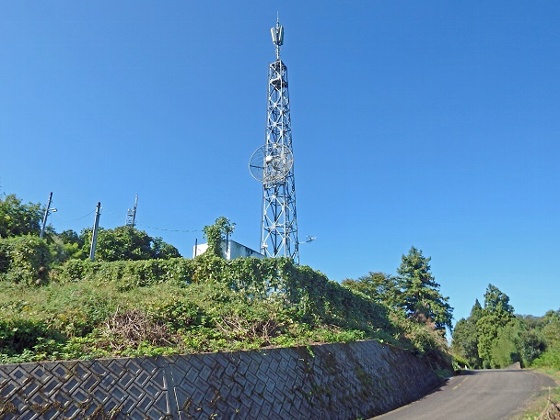

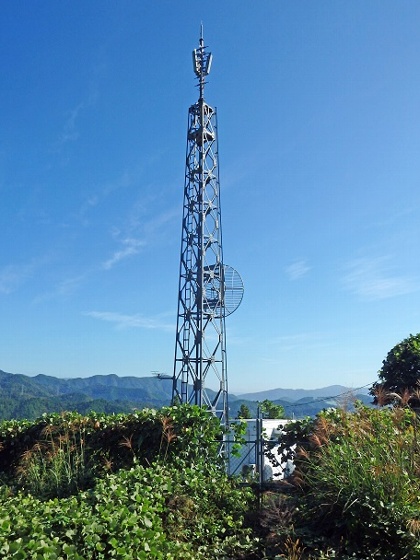

全景を角度を変えて２枚。

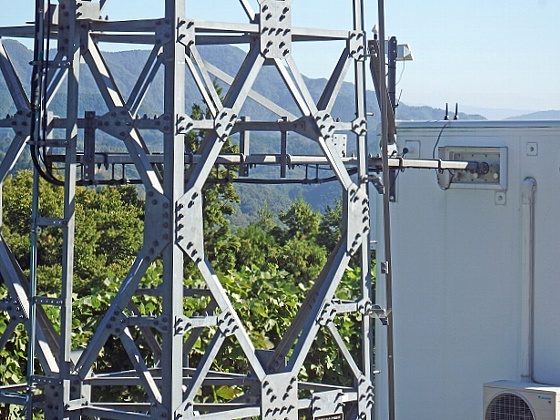

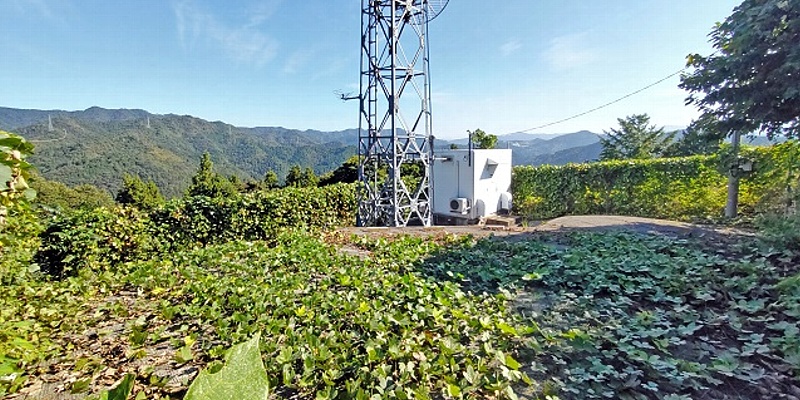

敷地の様子です。

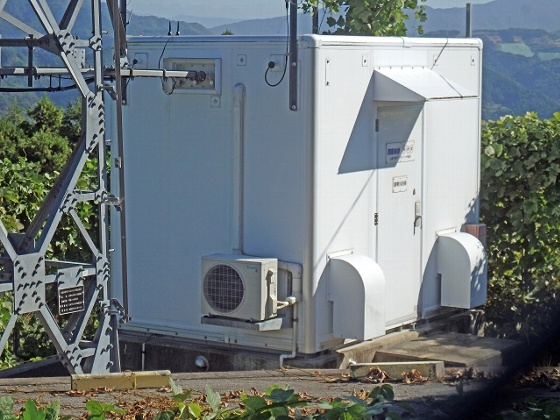

局舎です。

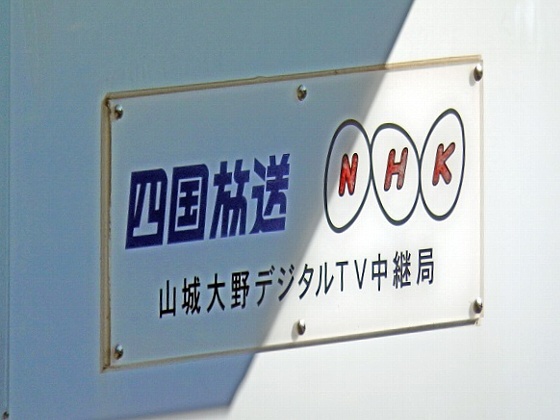

表札です。

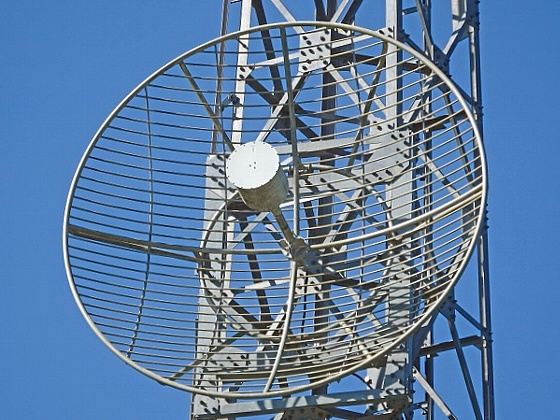

親局受信パラボラです。

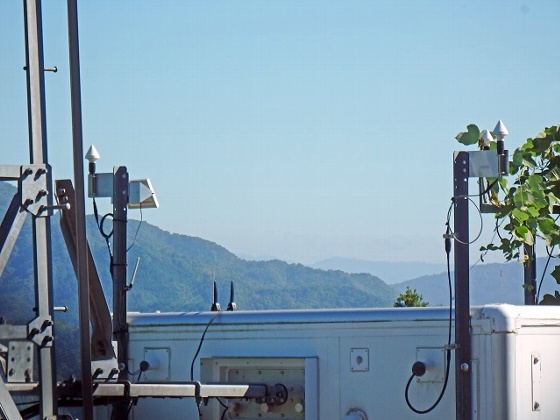

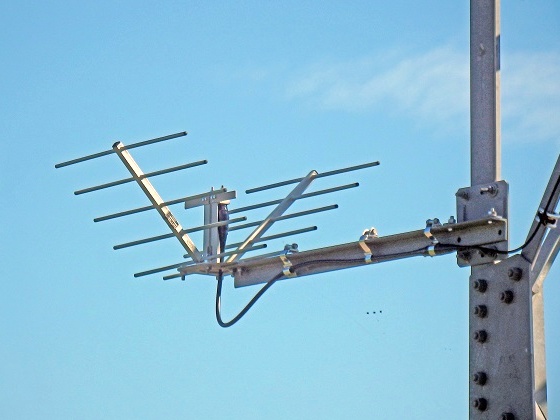

モニターアンテナです。

受信は、３波共用３ｍグリッドパラボラにて山城中継局を放送波受けです。

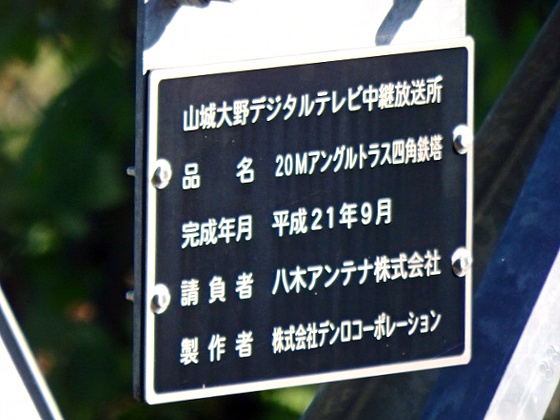

銘板です。

中継局データ

山城大月中継局

山城小川谷中継局

山城茂地中継局

アナログテレビ中継局は、２０１１年７月２４日をもって終了しました。上記３局は、デジタル化されず廃局になりました。

山城大野中継局
