徳島県・中継局
Ｎ様提供の画像で紹介します。

大歩危ＮＨＫテレビ中継局　　　２０２５年１０月撮影

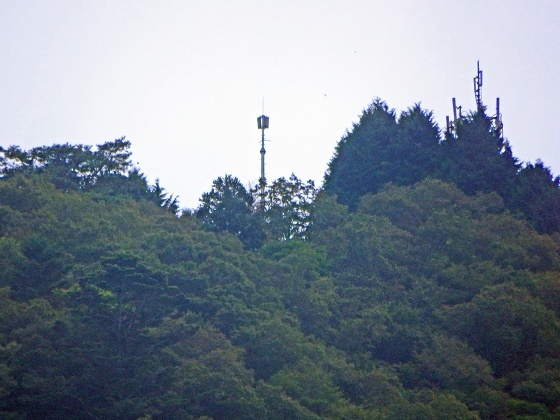

道の駅から見た遠景です。

拡大しました。

ＮＨＫ鉄塔の拡大です。

ここからは、直接訪問の画像です。　ＮＨＫ中継局は、山頂と思われる辺りに設置されています。

全景と鉄塔の様子です。

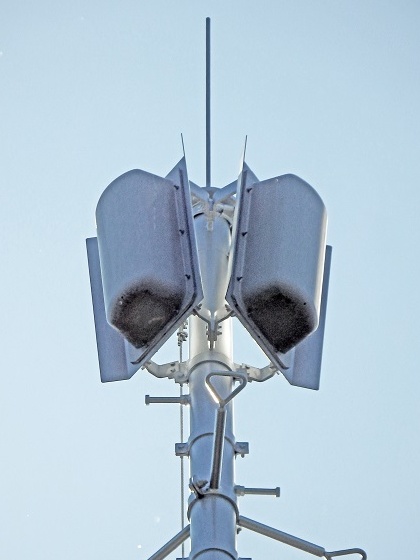

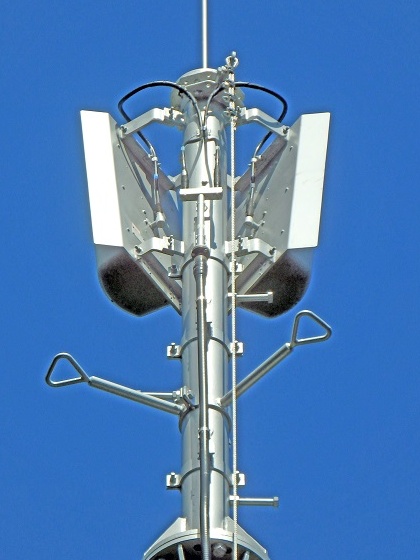

送信アンテナは、２Ｌ１段２面です。　角度を変えて２枚。

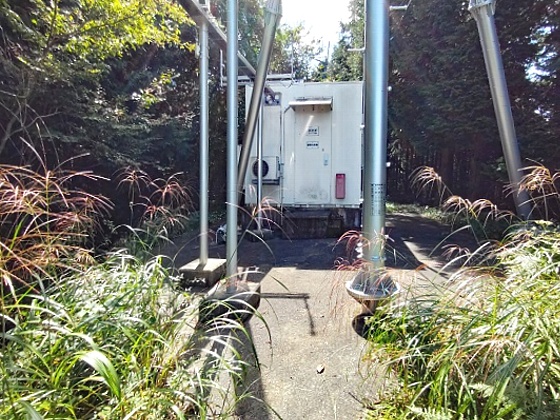

敷地の様子です。

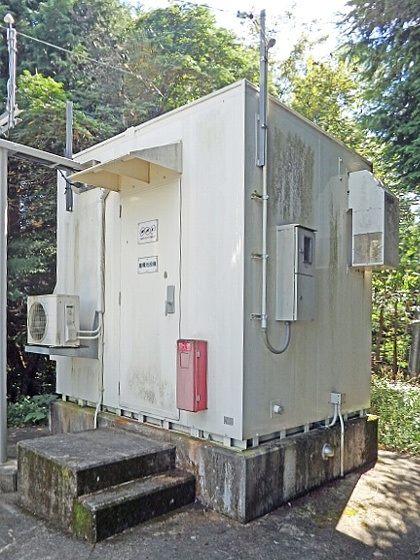

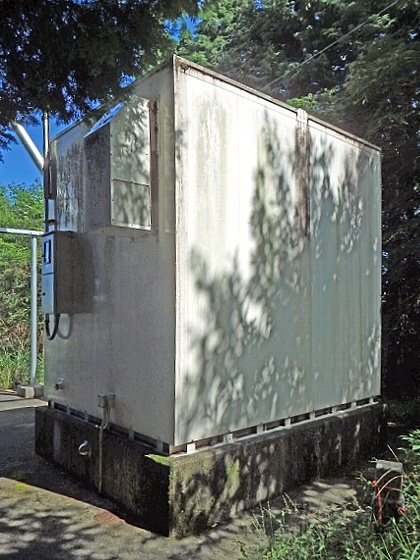

局舎を角度を変えて２枚。

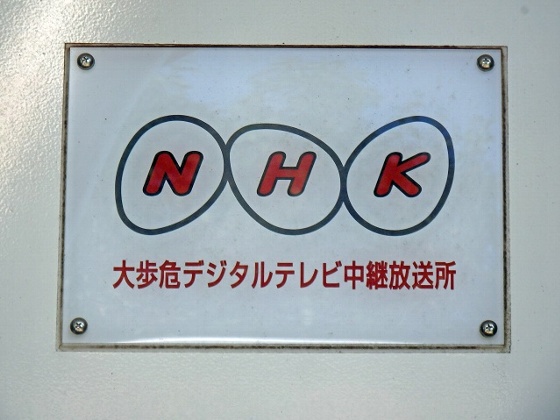

表札です。

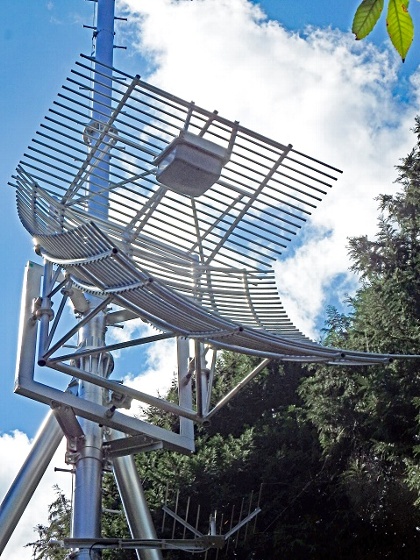

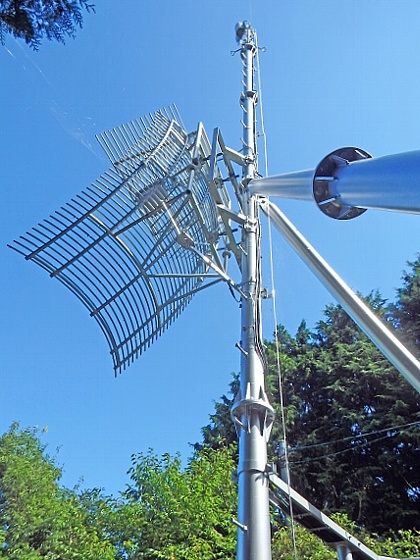

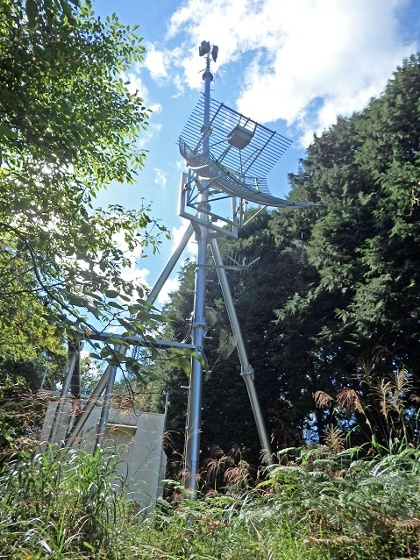

オフセットパラボラです。

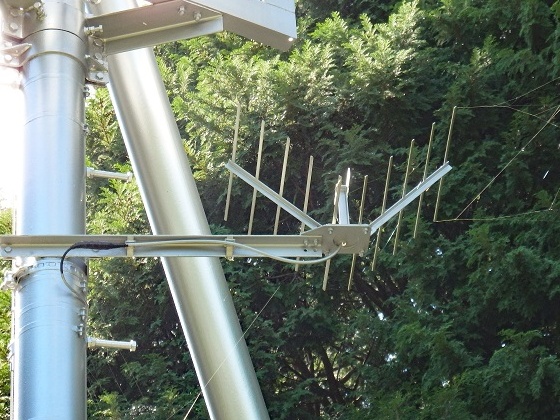

モニターアンテナです。

受信は、上記オフセットパラボラ（２波共用）にて、山城中継局放送波受けです。

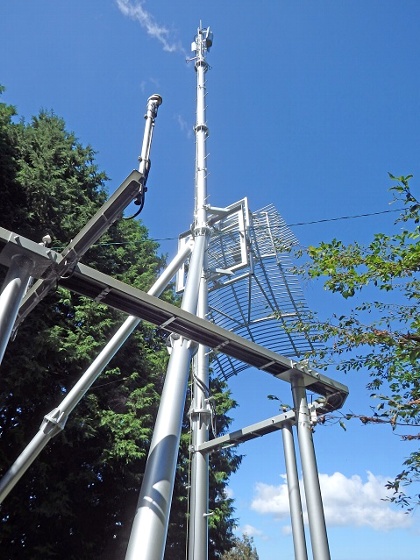

ラックです。９０゜に曲がっています。

ＧＰＳです。

ラックが曲がっているのは、サイマル時にあったアナログ局舎を避けるためと思われます。
（アナログ局舎は、鉄塔直下にあったと推測します。）

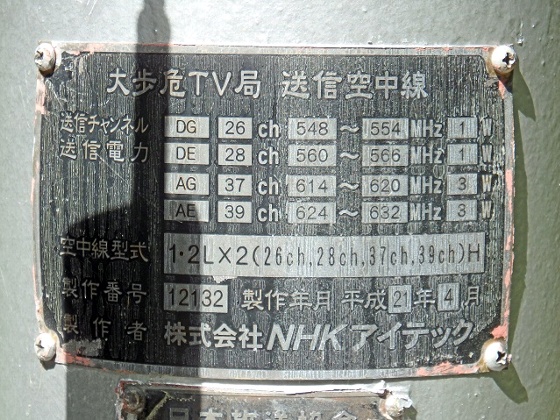

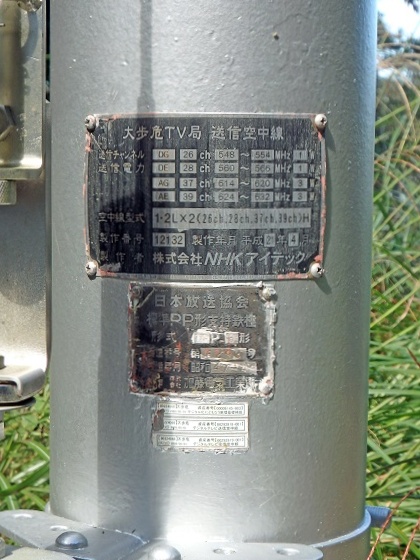

銘板とシールがあります。

アナログとデジタルの両方が表示されています。

サイマル時にはアンテナは兼用だったようです。

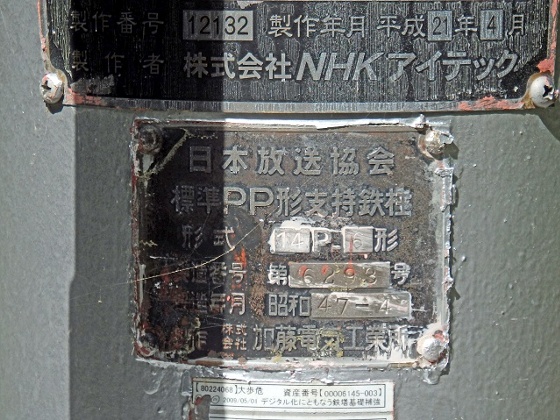

鉄塔諸元です。

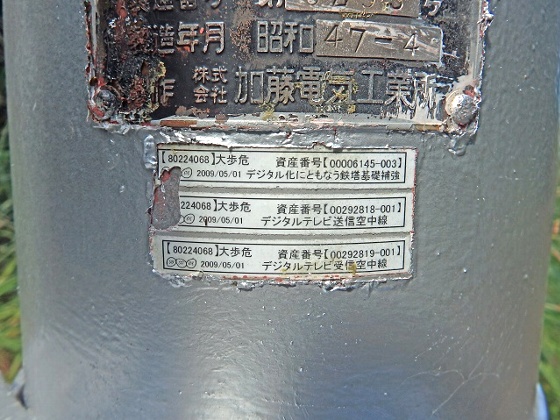

ＮＨＫの資産管理番号があります。　　初めてみたような気がします。

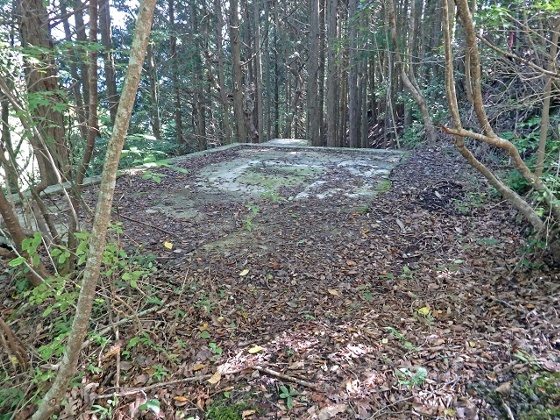

少し下ると、妙な空き地があります。

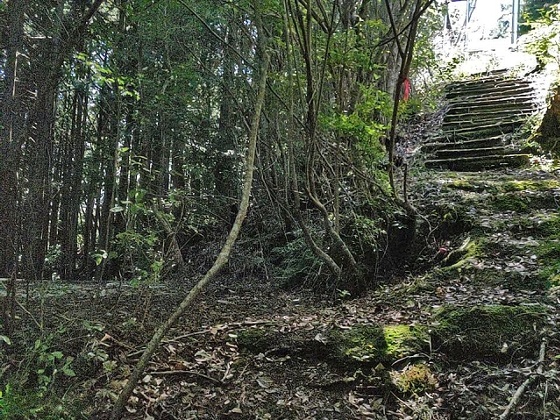

送信点との位置関係です。

何の場所かハッキリしませんが、アナログ受信アンテナ（８素子八木２列）があった場所かもしれません。

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。
