徳島県・中継局
Ｎ様提供の画像で紹介します。

西祖谷山テレビ中継局　　　２０２５年１０月撮影

西祖谷山（にしいややま）中継局は、三好市の西祖谷山村重末と云う集落の東側高台（尾根）に設置されています。
祖谷川に架かる「祖谷のかずら橋」の西、約１ｋｍ辺りの場所です。国土地理院の地図では、７２４の表示がある場所です。

最初にアナログ時代の様子です。開局は、ＮＨＫが１９６９年１月、ＪＲＴが１９７１年１１月です。
２社個別に設置されています。

送信アンテナは、ＮＨＫは２波個別の３素子八木１段２面（Ｅが上段）ＪＲＴは２Ｌ１段２面です。
ＮＨＫは、１９６０年代の開局に付きＶＨＦでの送信です。

受信は、ＮＨＫは約２５０ｍ離れた場所で２波共用１．８ｍプレートパラボラ、ＪＲＴは送信点で１．８ｍグリッドパラボラにて、
どちらも池田松尾中継局受けです。

なお、ＮＨＫでは１９９２年１０月に局舎などを更新しているようです。

２００８年８月末にデジタル化されました。デジタル中継局は、ＮＨＫアナログ中継局隣接地に２社共用局舎を新築し、
鉄塔はＮＨＫのものを継続利用です。

それでは、Ｎ様提供の画像で紹介します。

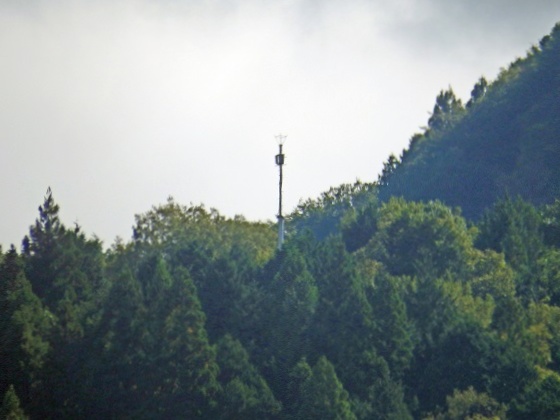

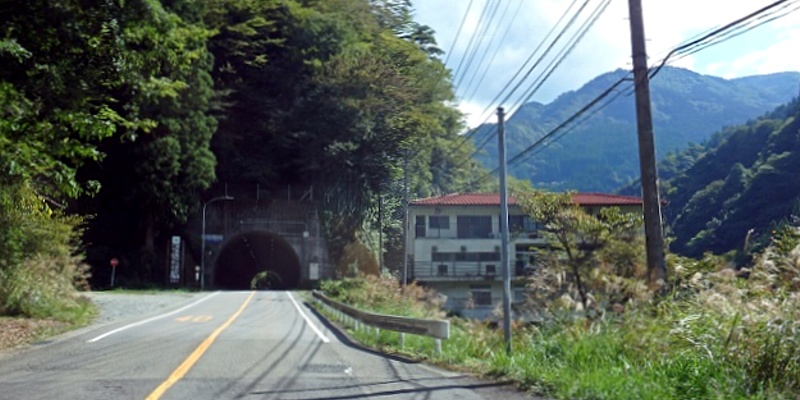

県道３２号・善徳２号トンネル付近から見た遠景です。（右奥の山）

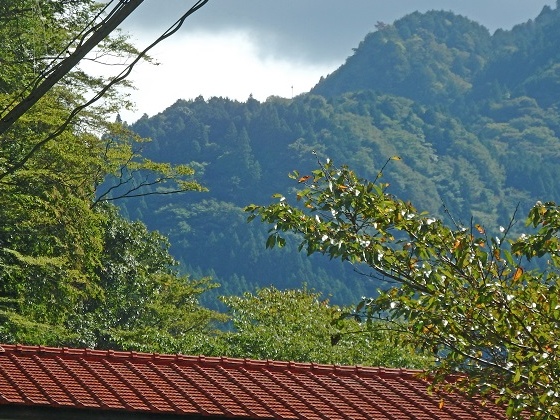

拡大しました。

ここからは、直接訪問の画像です。

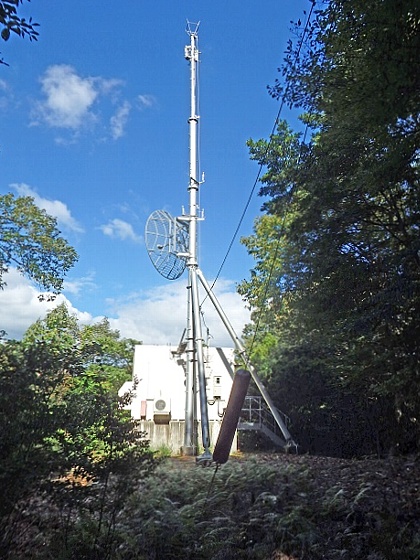

全景です。

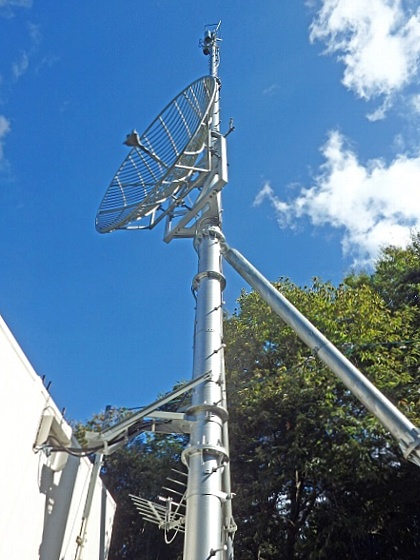

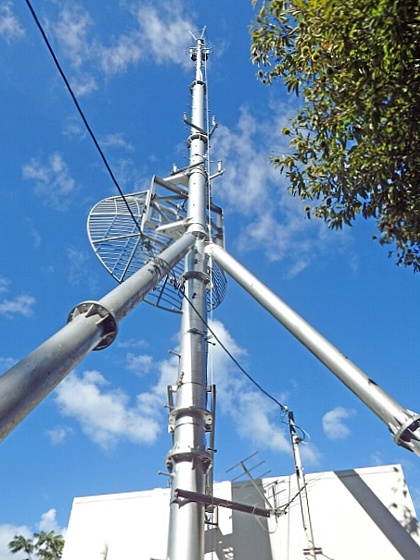

鉄塔を角度を変えて２枚。

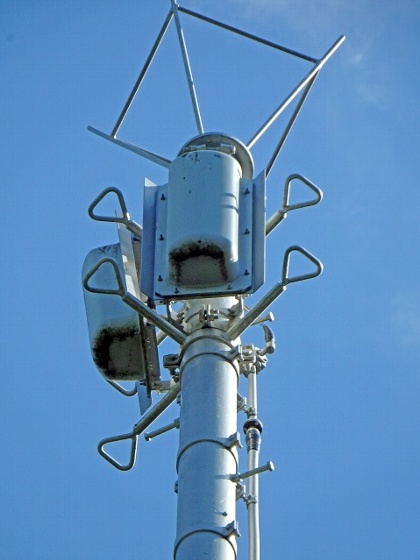

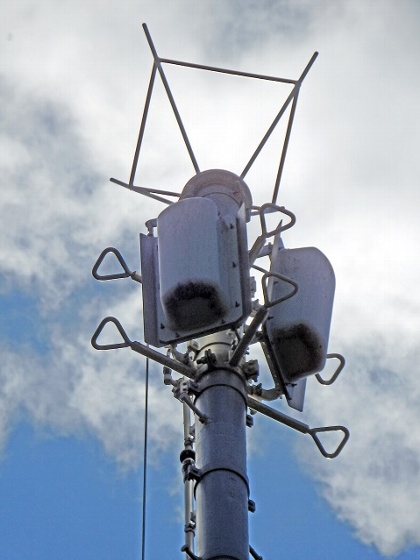

送信アンテナは、３波共用２Ｌ１段２面です。　角度を変えて２枚。

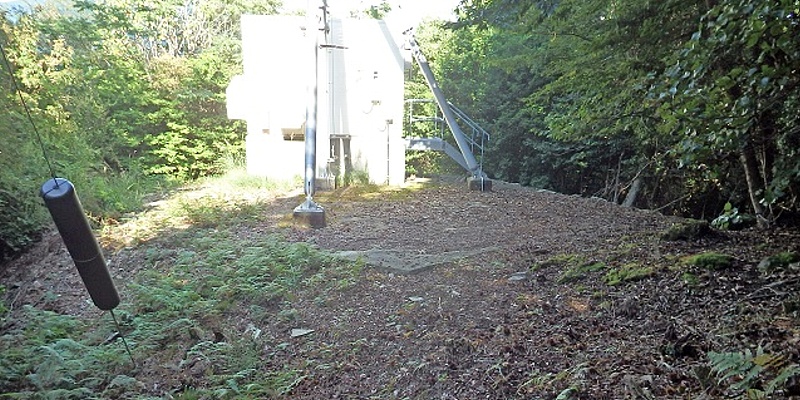

敷地の様子です。

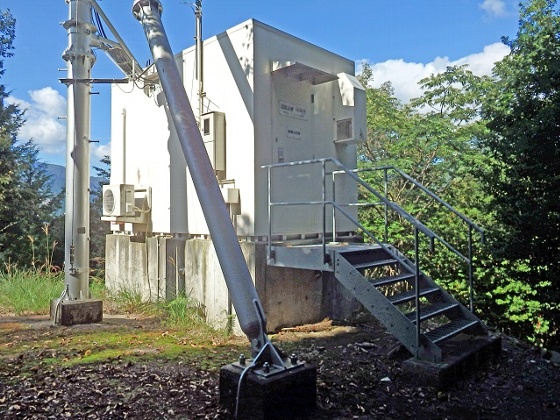

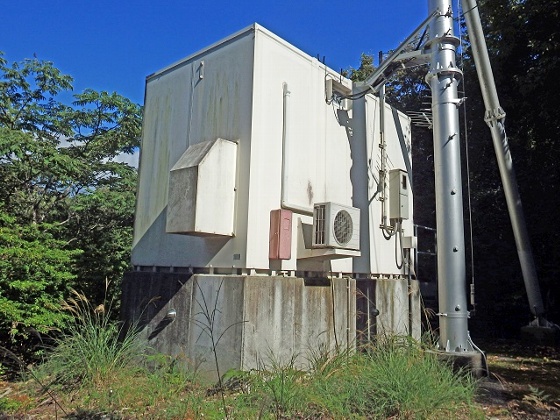

局舎を角度を変えて２枚。

表札です。

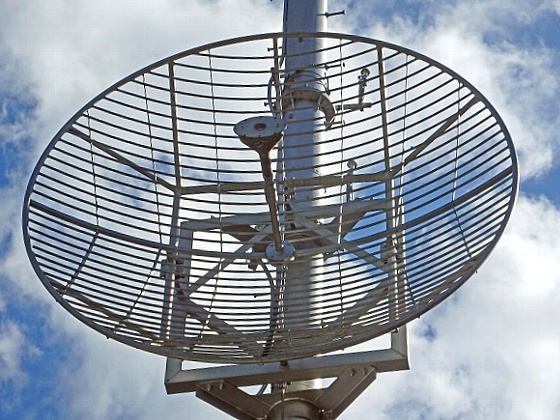

３ｍグリッドパラボラです。

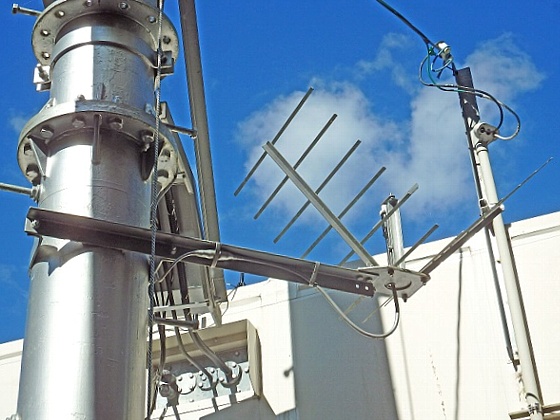

モニターアンテナです。

番組伝送は、上記３波共用３ｍグリッドパラボラにて池田松尾中継局放送波受けです。

短いラックです。

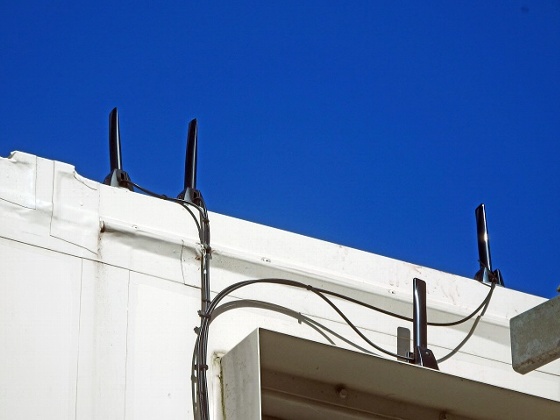

監視機器のアンテナです。

ＧＰＳです。

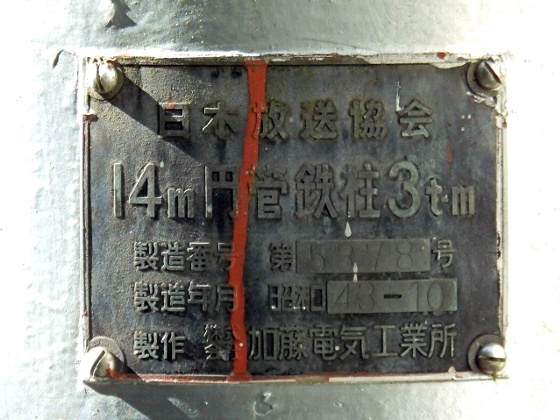

鉄塔銘板です。アナログからの継続使用です。

杭があります。

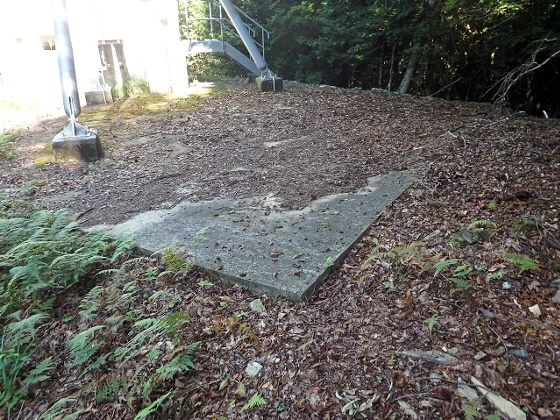

ＮＨＫのアナログ局舎跡地と思われます。

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。
