徳島県・中継局
Ｎ様提供の画像で紹介します。

ＮＨＫ池田テレビ中継局　　　２０２５年１０月撮影

ＮＨＫテレビ中継局は、中央の目立つ建物です。

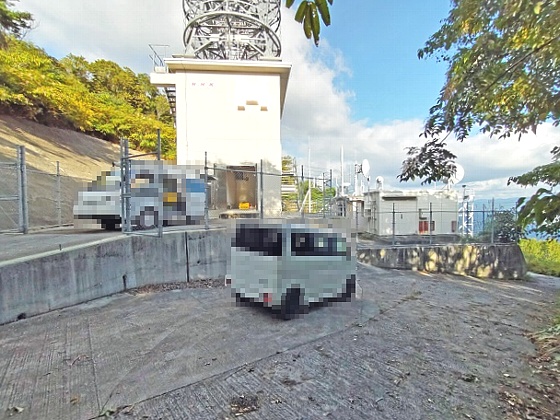

中継局入口前です。

当日はメンテナンスのため作業をする人がおり、後日再取材の画像があります。

なお、当中継局は最近更新されたらしく、手元の資料とは状況が異なり、また規模が大きくて全体像を掴みきれていません。
説明できず、写真を並べただけの部分があります。ご了承ください。

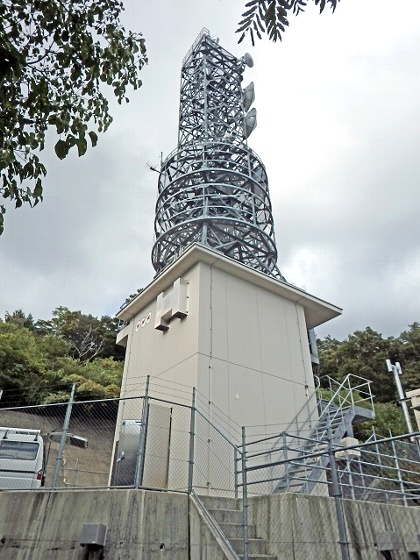

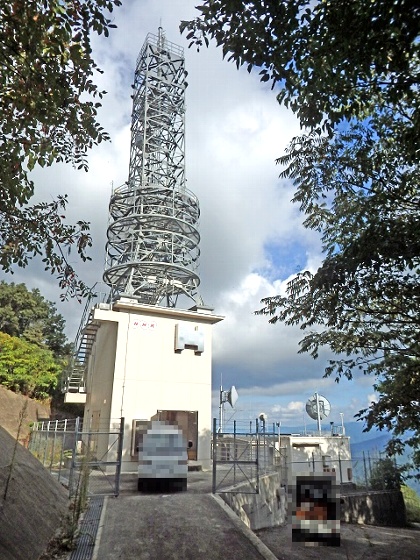

デジタル中継局の全景を角度を変えて２枚。

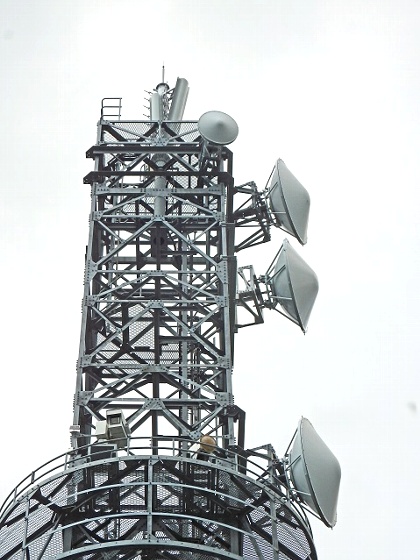

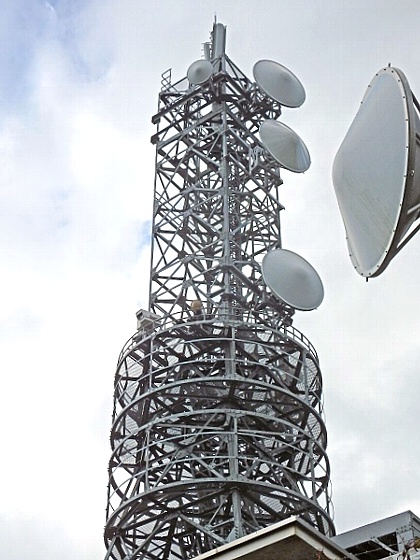

鉄塔を角度と倍率を変えて２枚。

パラボラが複数設置されています。
資料では、テレビ番組は２波共用２ｍプレートパラボラにて三頭山中継局に併設の固定局をＴＴＬ受けです。

また、当中継局には、テレビ・中波ラジオの固定局が併設されています。

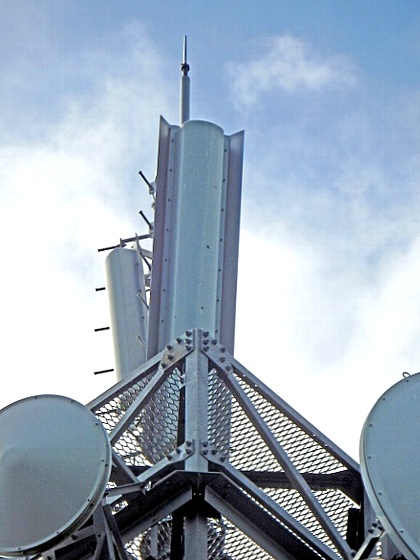

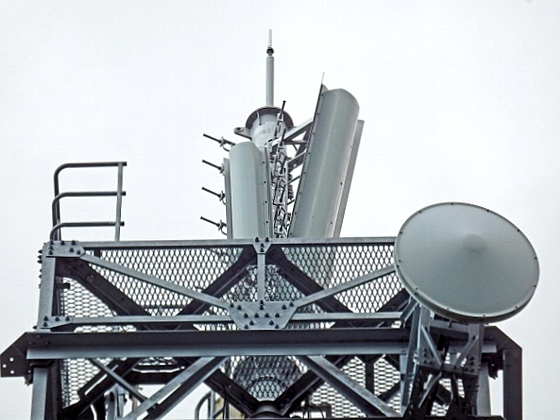

送信アンテナは、２波共用６Ｌ１段１面＋４Ｌ１段１面の構成です。　角度を変えて２枚。

デジタル局舎の表札です。

同じくロゴです。

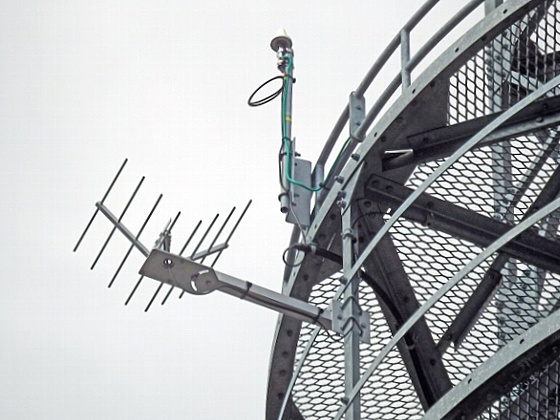

モニターアンテナです。　ＧＰＳも見えます。

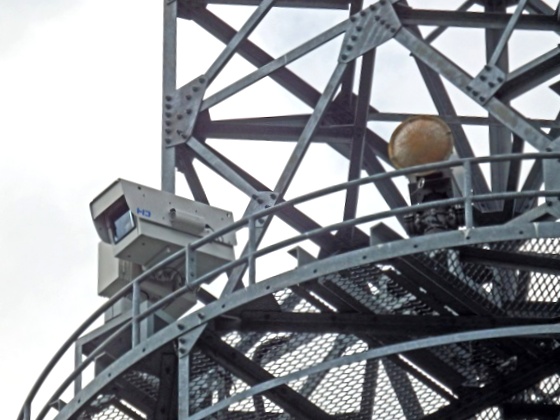

お天気カメラです。

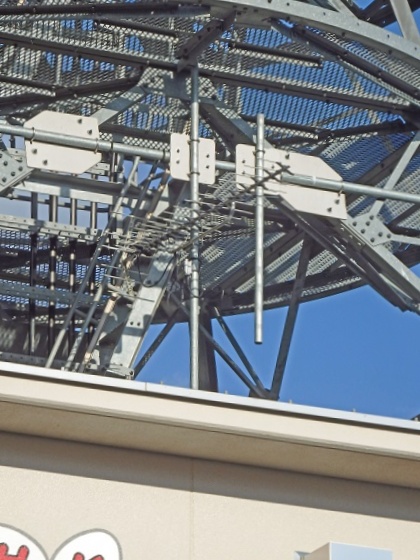

ＵＨＦ八木アンテナがあります。

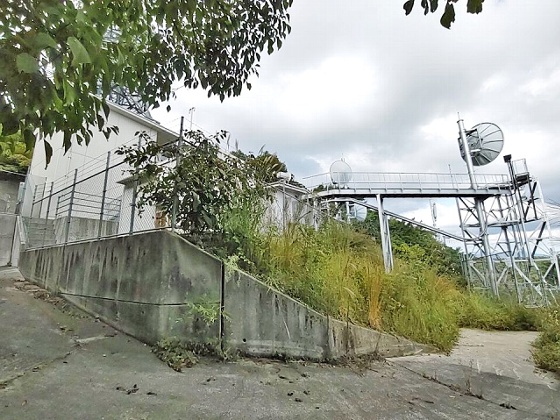

その他の施設です。

小さな局舎が３棟並んでいます。

別角度から。

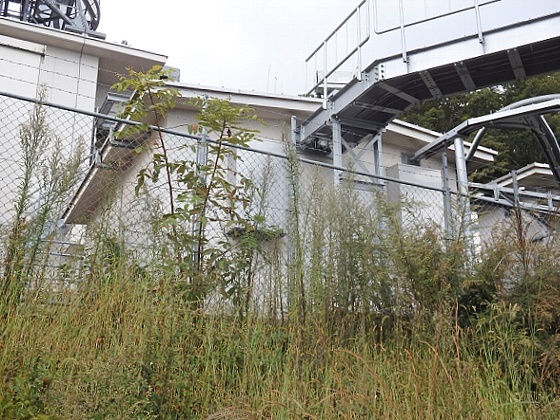

真ん中の局舎です。

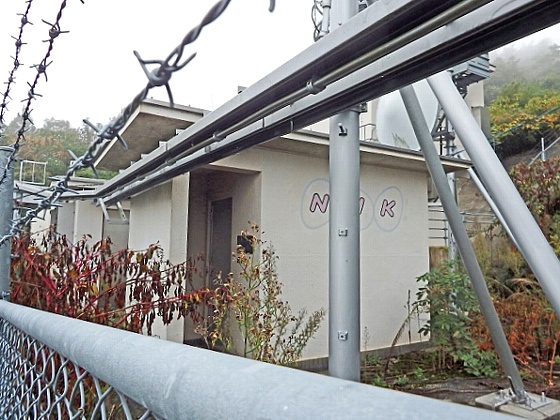

東側の局舎です。

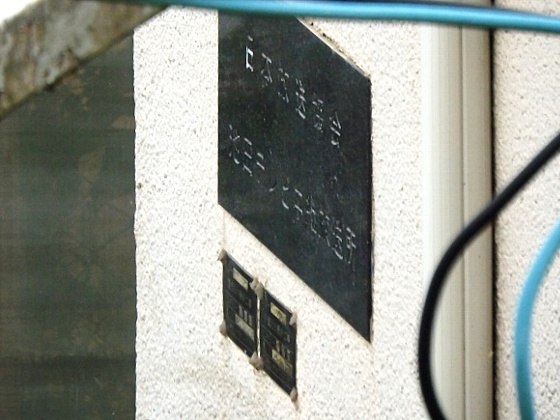

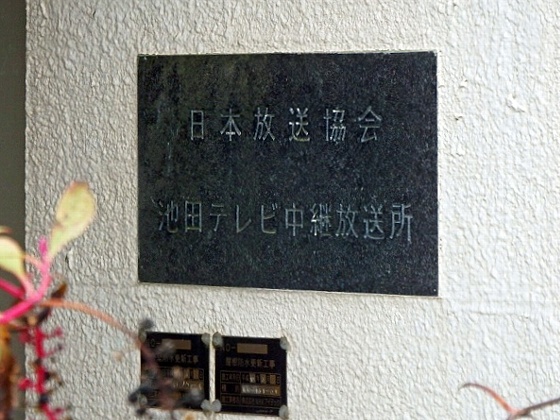

上記局舎の表札です。

同じく上記局舎の表札です。

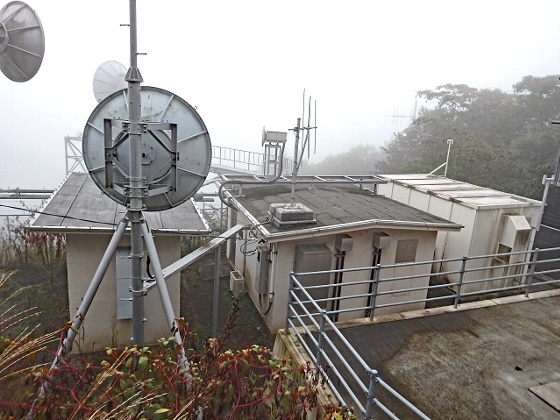

地上にあるパラボラ群です。

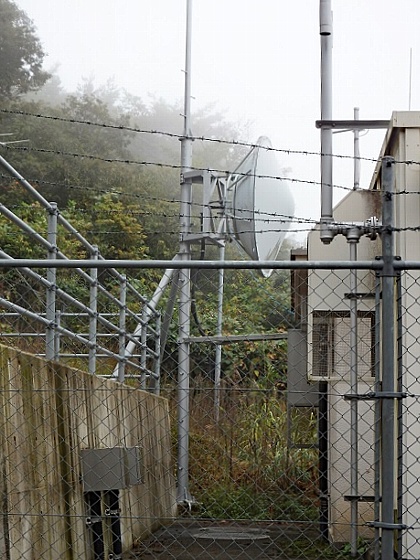

こちらは、北側にあるパラボラです。
３つ上の画像（左手前の向こう向き）と同じです。

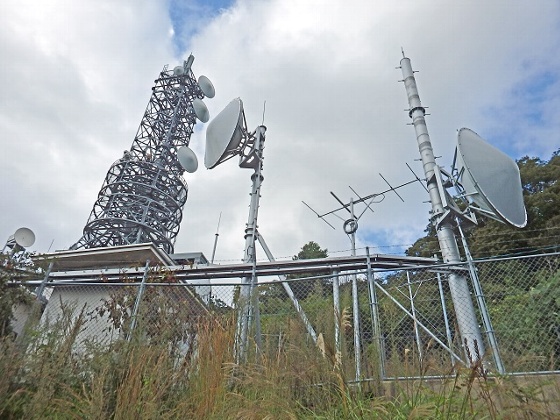

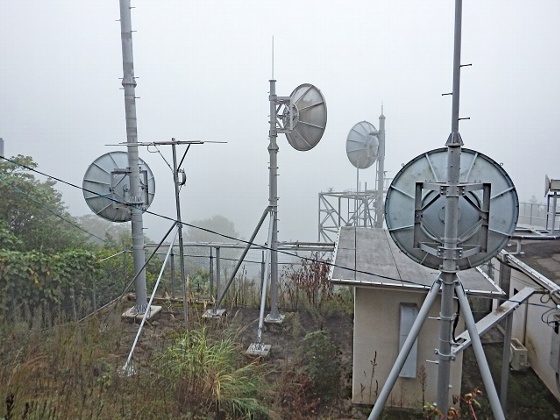

パラボラ群です。

別角度から。

当中継局には固定局が併設されています。まとめて説明します。
テレビ固定局は、池田松尾、山城、三加茂加茂山、三加茂茂森清の４中継局へ番組伝送をしています。前者２局は２ｍプレートパラボラ、
後者２局は２．４ｍプレートパラボラを使用です。いずれもＧ・Ｅ共用（２０１０年時点の情報です。）

なお、中継局全体が近年更新されているようですので、状況が変わっているかもしれません。

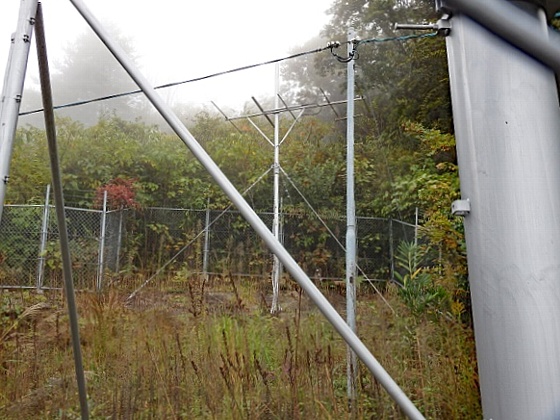

上記画像の奥に見えている５素子八木アンテナです。手前の１基と合わせて
ＮＨＫ－ＦＭの受信アンテナです。（徳島基幹局受け）

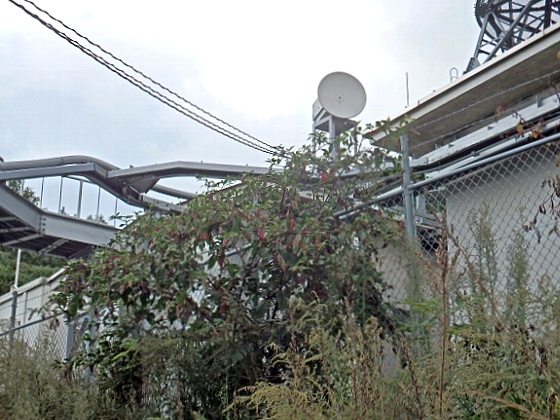

こちらは、中央のアナログ局舎屋上のパラボラです。
センターピンがありませんので、使われていないのかもしれません。

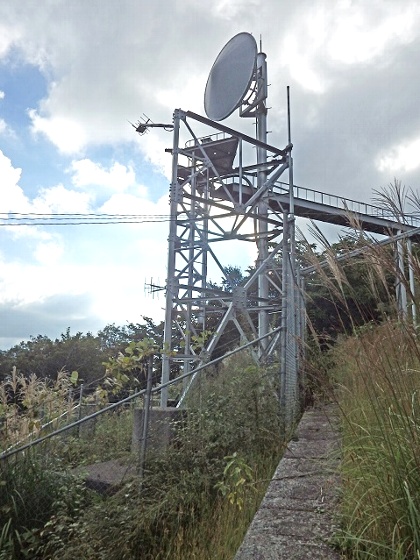

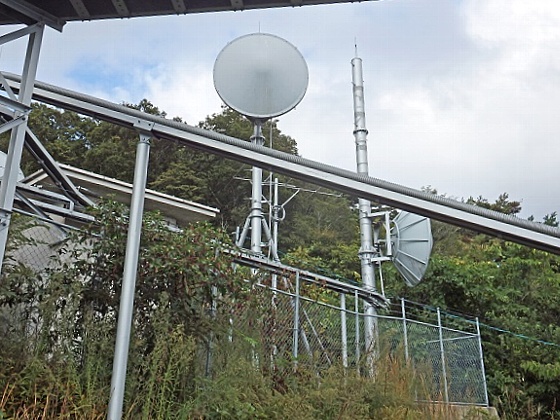

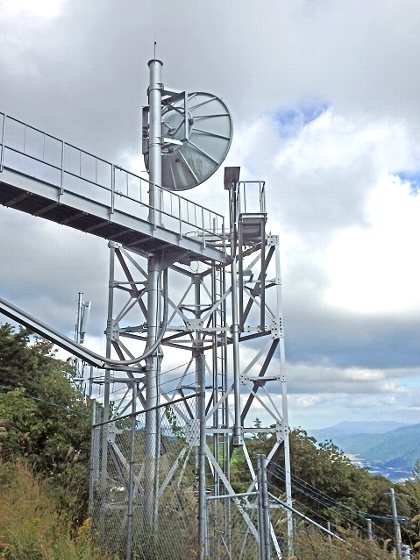

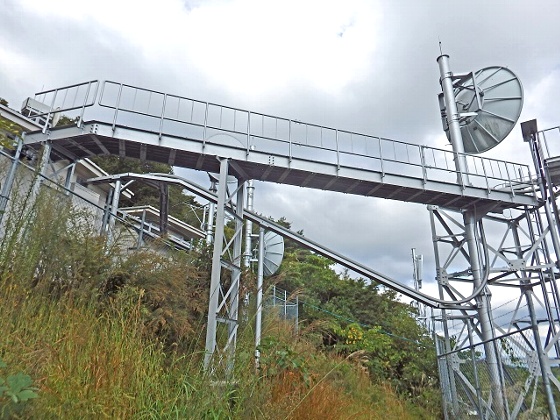

こちらは、長いラックの先にあるパラボラです。

少し撮影位置を変えて２枚。

同じパラボラを正面側から撮影

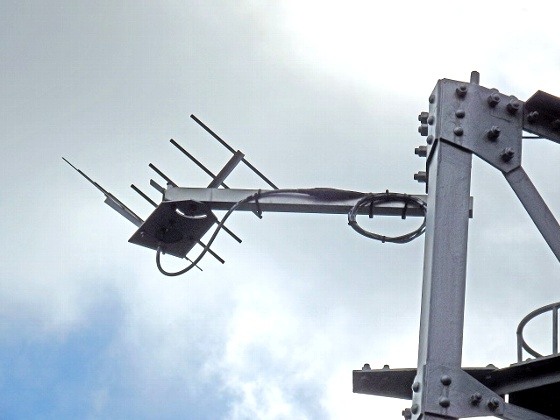

モニターアンテナがあります。

重なって、奥にちらっと見えているのが、ＮＨＫ－ＦＭのアンテナです。

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。
