徳島県・中継局
Ｎ様提供の画像で紹介します。

ＪＲＴ池田テレビ・ＦＭ中継局　　　２０２５年１０月撮影

ＪＲＴ中継局は、向かって右隅です。

ＪＲＴ中継局は、ＮＨＫ中継局の奥（東側）に設置されています。

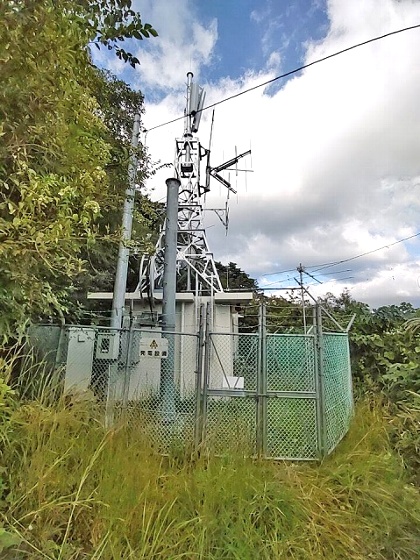

全景です。

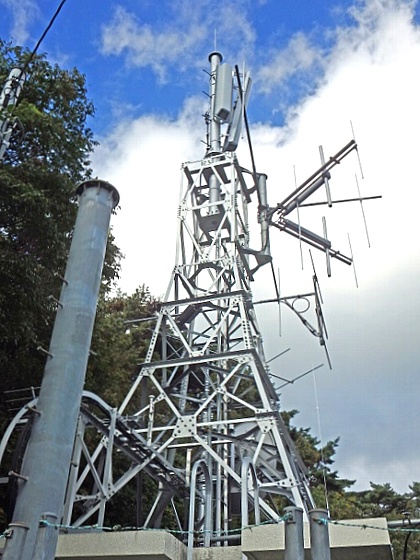

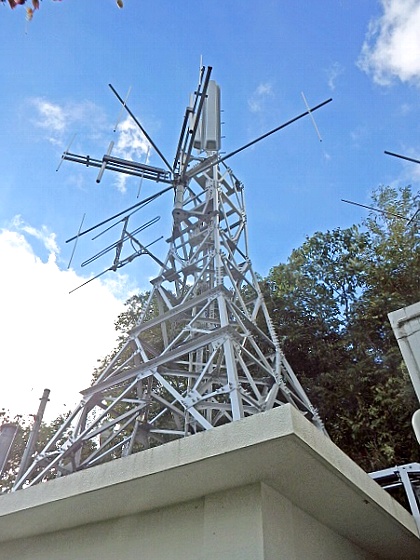

鉄塔の様子を角度を変えて２枚。

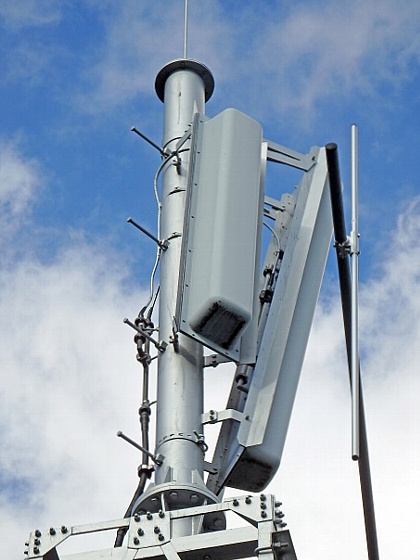

先端はテレビ送信アンテナです。

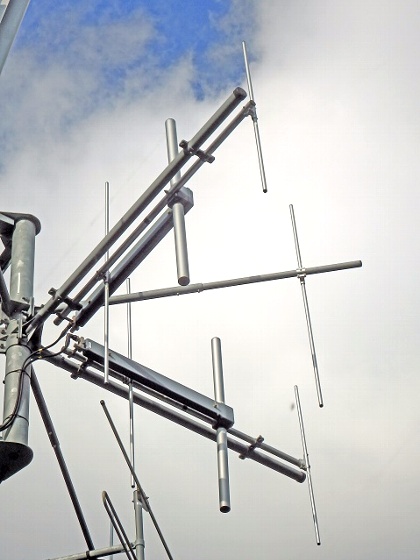

中段のＦＭ送信アンテナです。

テレビアンテナの形式は、６Ｌ１段１面＋４Ｌ１段２面の形式です。　ＦＭアンテナは、３素子八木２面１段（垂直偏波）です。

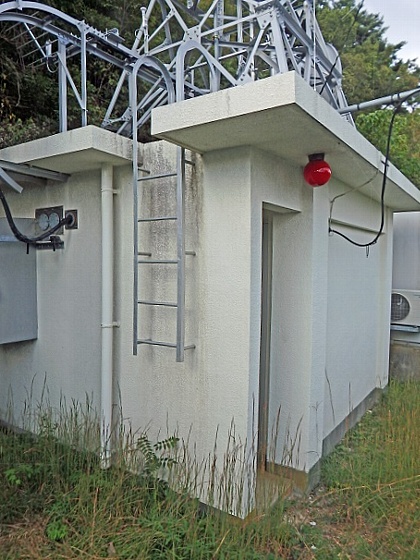

古い局舎です。　旧アナログ局舎かもしれません。

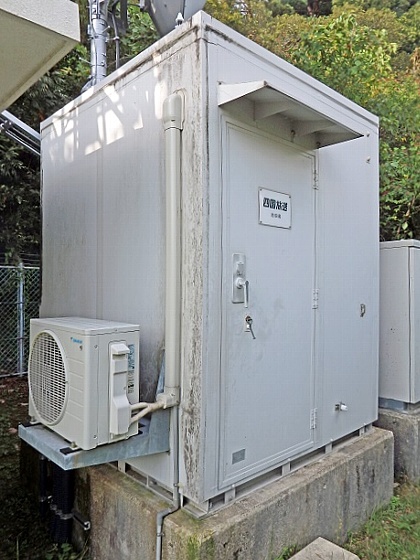

こちらはデジタル局舎と思われます。

局舎は２棟あります。　古い側に鉄塔が乗っています。

デジタル局舎に表札があります。

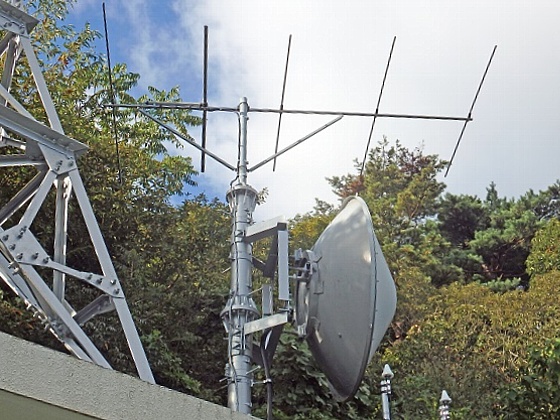

テレビ番組伝送用（受信）の２ｍプレートパラボラと思われます。
美馬町にある三頭山（さんとうざん）中継局併設の固定局をＴＴＬ受けです。

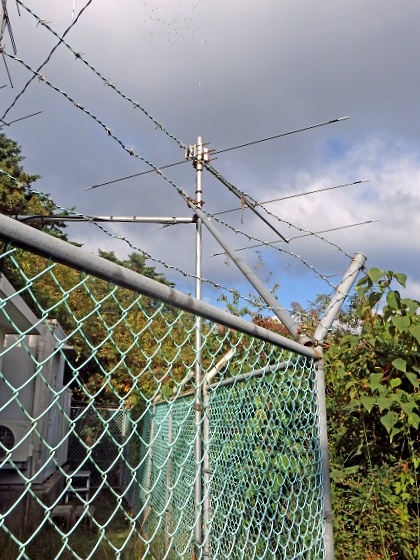

敷地内には、八木アンテナが２基設置されています。

ＪＲＴＦＭの番組伝送は資料がありませんが、池田中継局と基幹局は周波数が同じなのでマイクロ波伝送かと思います。

それと、中波ラジオの固定局が設置されているはずですが、それらしいアンテナが見当たりません。
総務省の免許情報を検索したところ、ＪＲＴは三好市にはテレビ・ラジオとも固定局を設置していないようです。
（中波固定局は廃止されと思われます。）

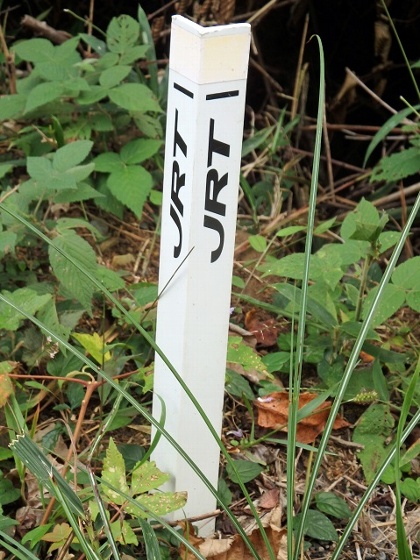

杭があります。　何かのケーブルが埋設されているようです。

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。

ＪＲＴＦＭ　　　　９３．０ＭＨｚ　　１０Ｗ
