送 信 塔　見て歩き
徳島県 ・ 中継局
Ｎ様提供の画像で紹介します。

池田ＦＭ中継局　　　２０２５年１０月撮影

Ｎ様提供の画像で紹介します。

中継局全体の遠景です。　ＦＭ中継局は画像左隅です。


池田中継局のＮＨＫ−ＦＭは局舎はＮＨＫテレビと共用ですが、アンテナは少し離れた場所に設置されています。
また、エフエム徳島の中継局はＮＨＫ−ＦＭのアンテナのそばにありますので、合わせて紹介します。

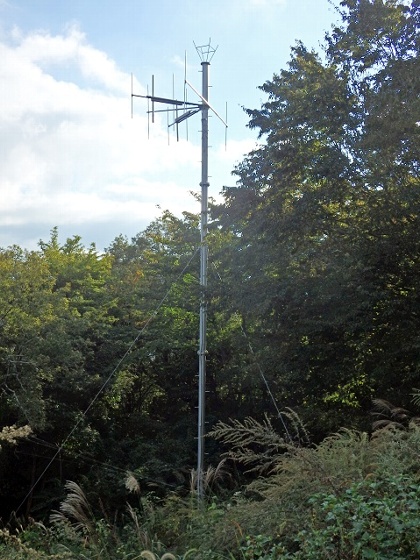

最初は、ＮＨＫ−ＦＭのアンテナです。

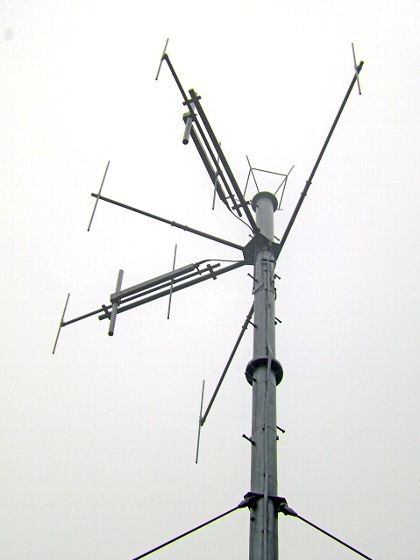

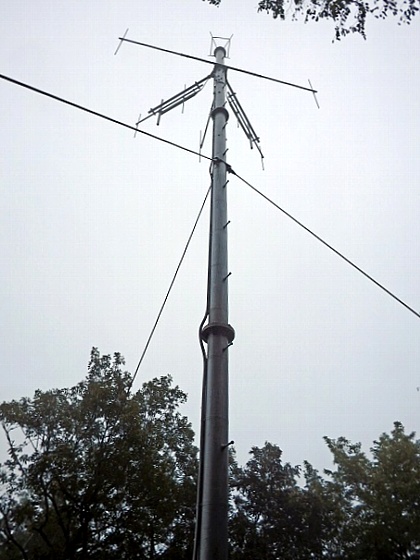

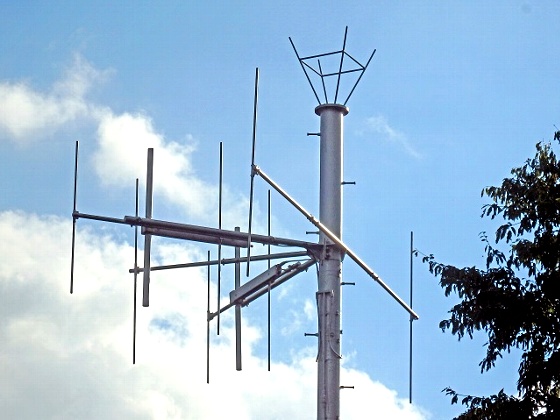

送信アンテナを角度を変えて２枚。　３素子八木２面１段（垂直偏波）です。 なお、親局受信アンテナは、テレビ送信点敷地に５素子八木２列があります。 徳島基幹局受けです。

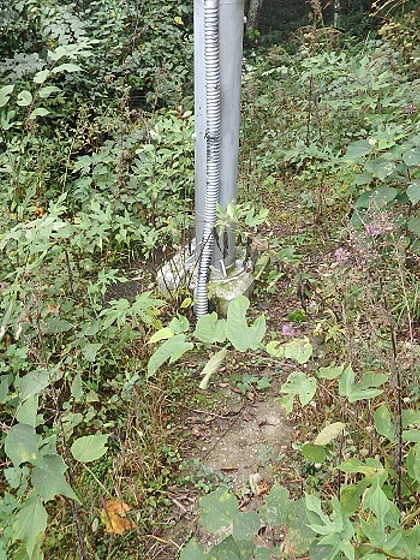

鉄塔基部です。　ケーブルは埋設でここまで来ています。


続いて、エフエム徳島です。

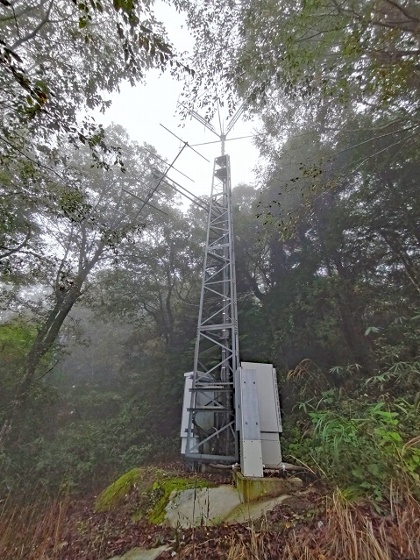

全景です。

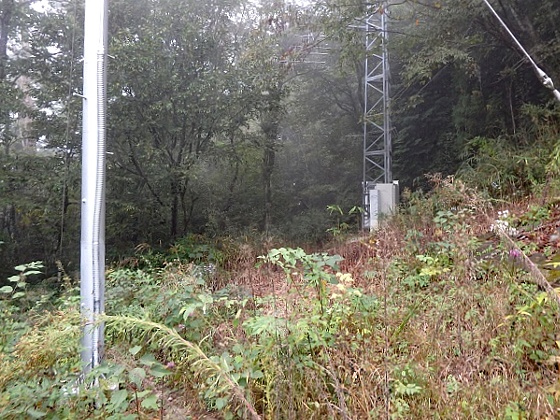

ＮＨＫ−ＦＭの鉄塔（左隅）との位置関係です。

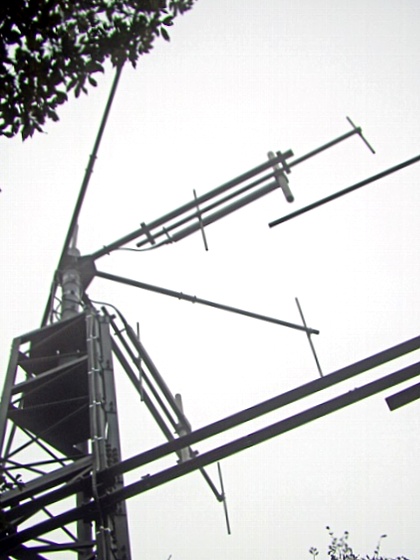

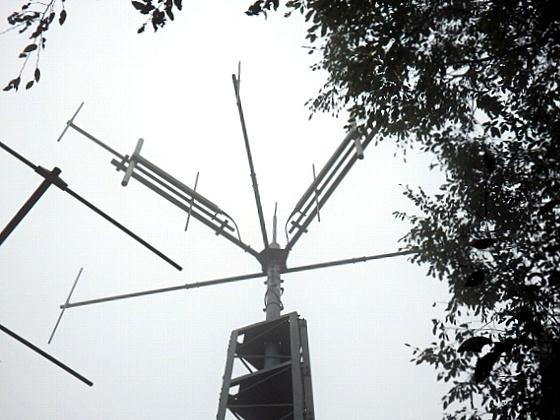

送信アンテナを角度を変えて２枚。　３素子八木２面１段（垂直偏波）です。

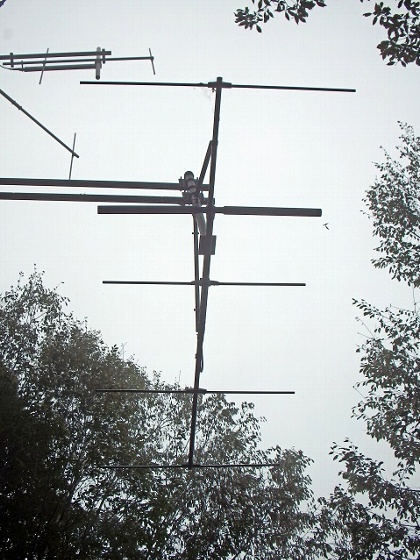

受信アンテナです。　５素子八木にて徳島基幹局受けです。

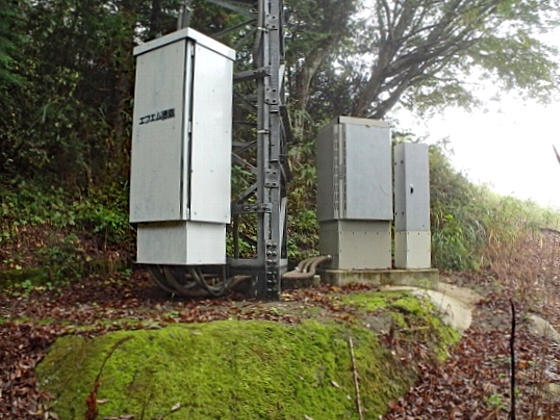

機器です。　シンプルな中継局です。

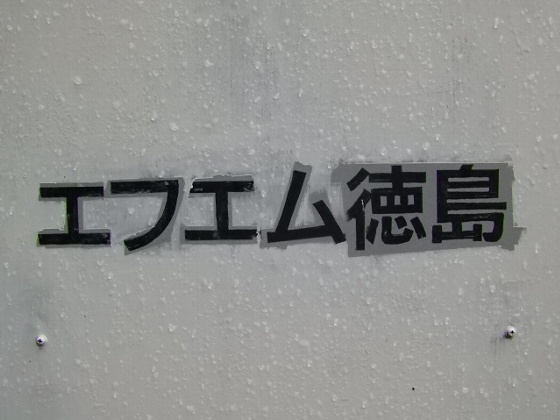

表札です。

中継局データ

ＮＨＫ−ＦＭ　　　８５．０ＭＨｚ　　１０Ｗ
エフエム徳島　　　８２．２ＭＨｚ　　１０Ｗ
