徳島県・中継局
Ｎ様提供の画像で紹介します。

池田松尾ＪＲＴテレビ中継局　　　２０２５年１０月撮影

池田松尾中継局では、ＮＨＫとＪＲＴは少し離れた場所に設置されています。

左奥がＮＨＫ、右手前がＪＲＴです。

当ページでは、ＪＲＴ中継局を紹介します。

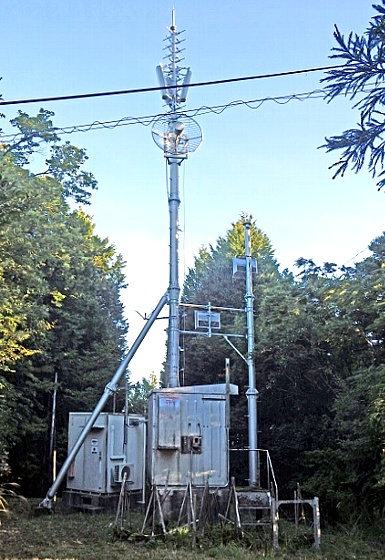

全景です。

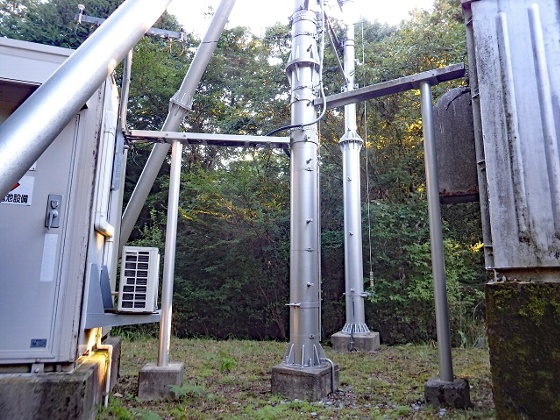

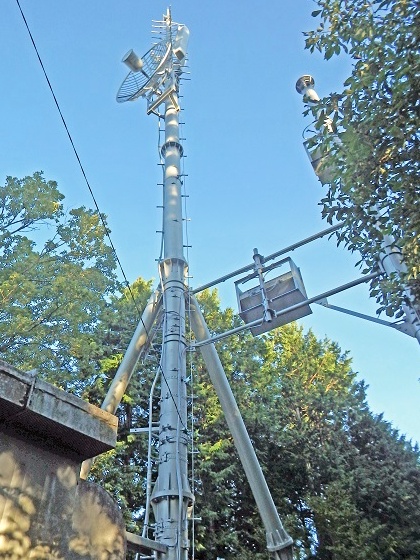

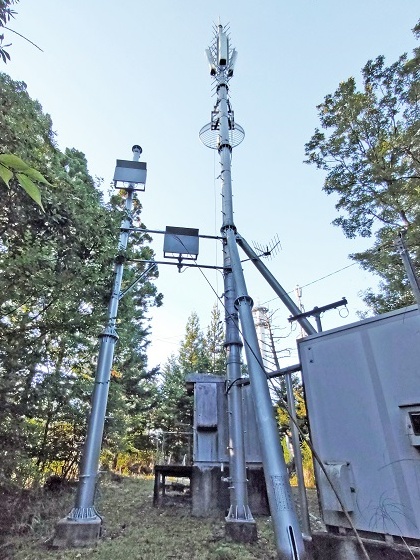

鉄塔の様子を角度を変えて２枚。　アナログからの継続です。

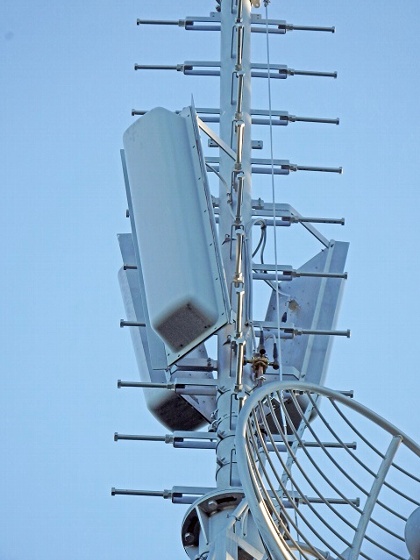

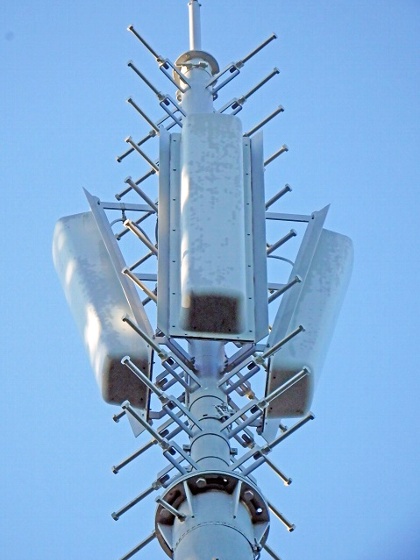

送信アンテナは、４Ｌ１段３面ですが・・・。　角度を変えて２枚。

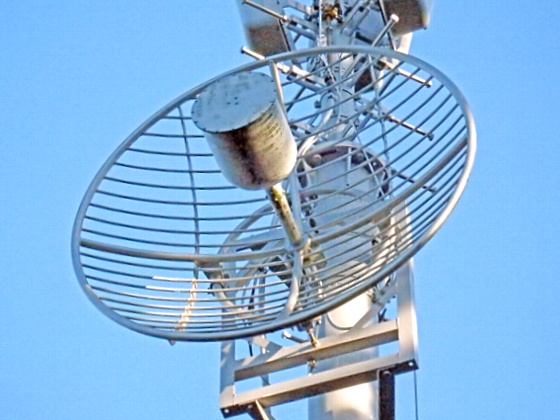

この１．８ｍグリッドパラボラは、アナログ時代と同様に
祖谷渓方向（南側エリア）と西祖谷山中継局送りのためのものです。

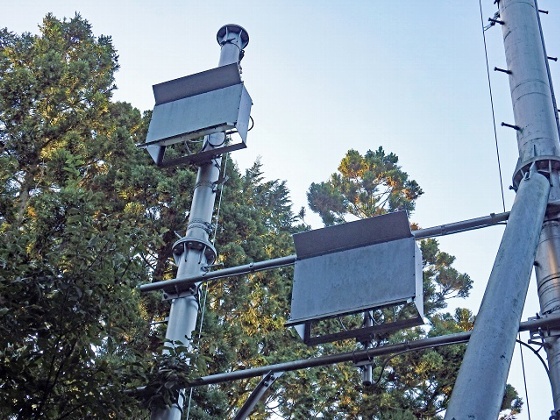

この２基の９０ＣＲは池田中継局放送波受けです。
並行受信？。（２段やスペースダイバシティではないようです。）

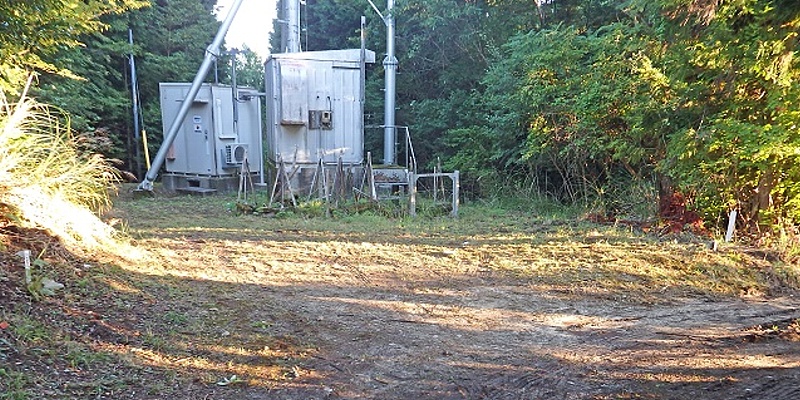

敷地の様子です。　新旧局舎が２棟あります。

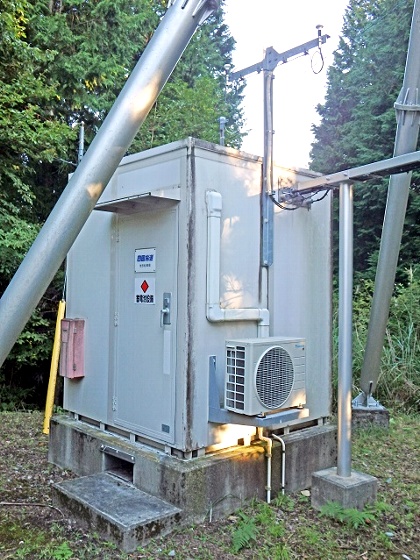

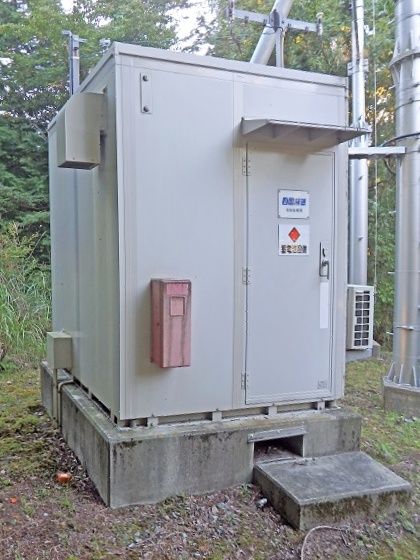

まずは、新（デジタル）局舎の紹介です。

角度を変えて２枚。

表札です。

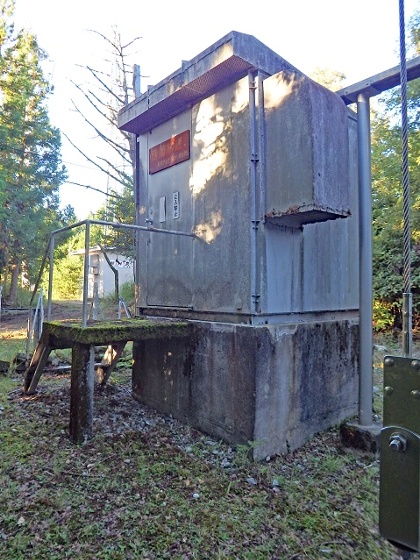

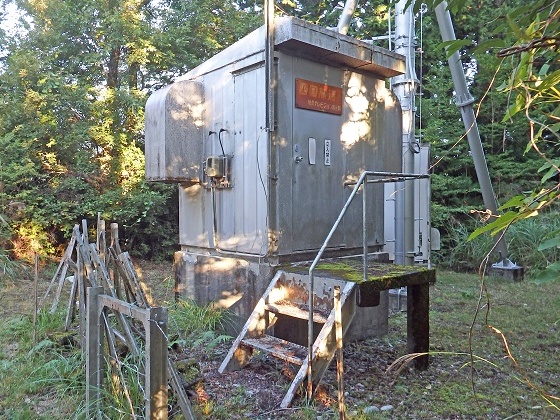

続いて旧（アナログ）局舎の紹介です。

角度を変えて２枚。

表札です。

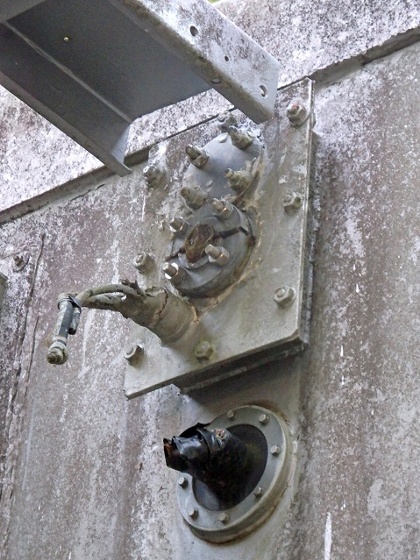

ラックが両側から延びていますが、当然のことながら旧局舎側からは
ケーブルは出ていません。

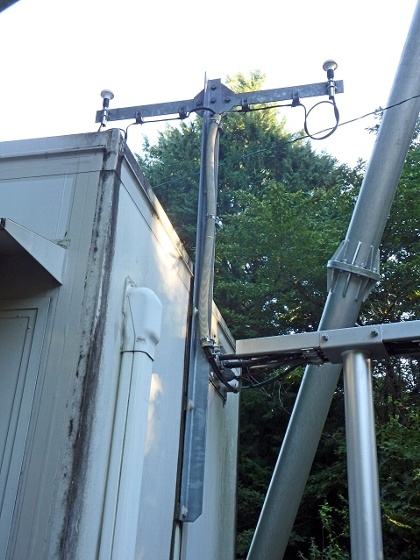

ＧＰＳです。

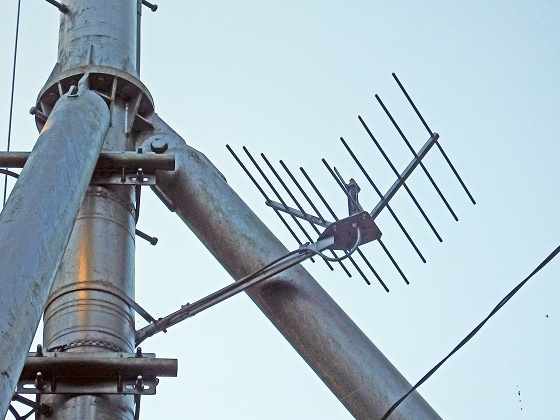

モニターアンテナです。

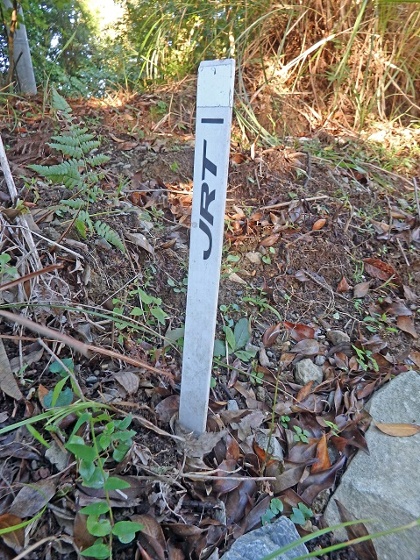

杭があります。　アナログ時代のような予備アンテナは無いと思いますが・・・。

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。
