徳島県・中継局
Ｎ様提供の画像で紹介します。

東祖谷山高野テレビ中継局　　　２０２５年１０月撮影

東祖谷山高野（ひがしいややまたかの）中継局は、三好市の東祖谷高野と云う集落内に設置されています。
祖谷山に架かる「祖谷のかずら橋」の北東、約２．８ｋｍ辺りの場所です。
（なお、この集落へはグーグルカーが乗り入れておらず、街並み等の状況は不明です。）

最初にアナログ時代の様子です。開局は、ＮＨＫが１９７２年１０月、ＪＲＴが１９７５年１１月です。
２社個別に設置されています。

送信アンテナは、どちらも４Ｌ１段２面の構成です。（ＮＨＫは２波共用）
受信は、両社とも約１００ｍ離れた地点で、ＮＨＫは個別の８素子八木２列、ＪＲＴは１．８ｍグリッドパラボラにて、
どちらも西祖谷山中継局受けです。

２００９年７月末にデジタル化されました。デジタル中継局は、両社のアナログ中継局から少し離れた場所に
２社共用で新築されました。

それでは、Ｎ様提供の画像で紹介します。

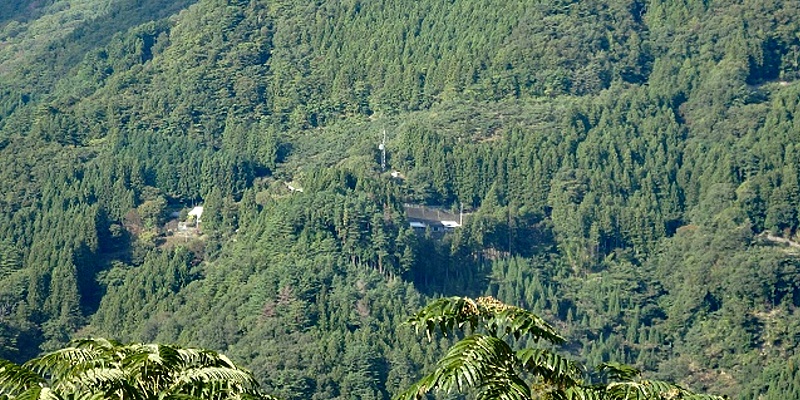

遠景です。対面の山からの撮影です。　中継局は、山の中腹です。

拡大しました。

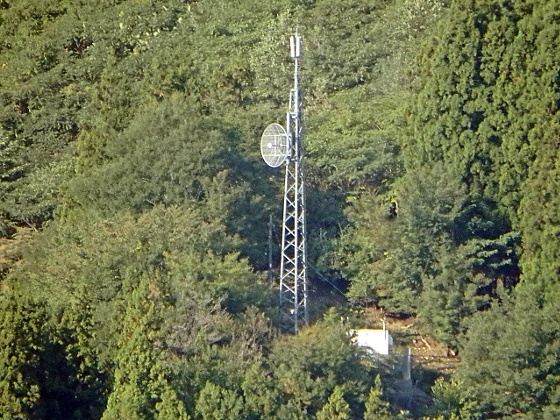

中継局を拡大しました。

ここからは、直接訪問の画像です。

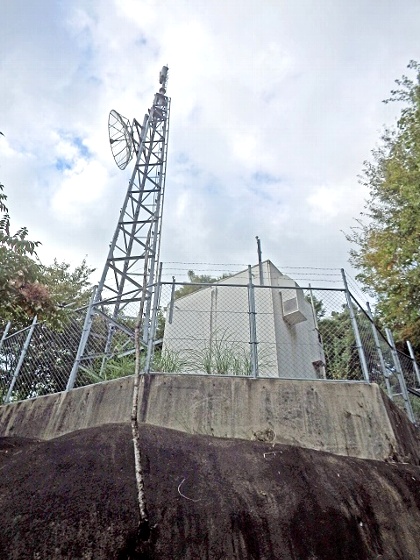

全景です。

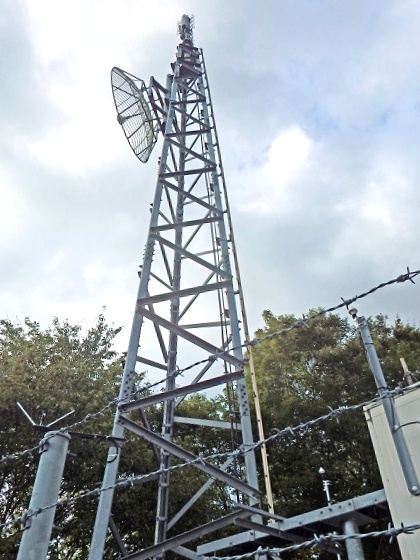

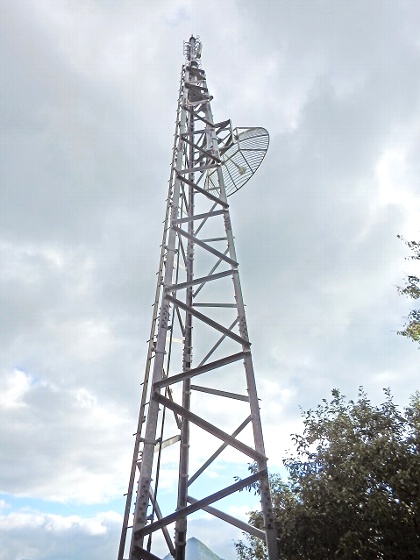

鉄塔を角度を変えて２枚。

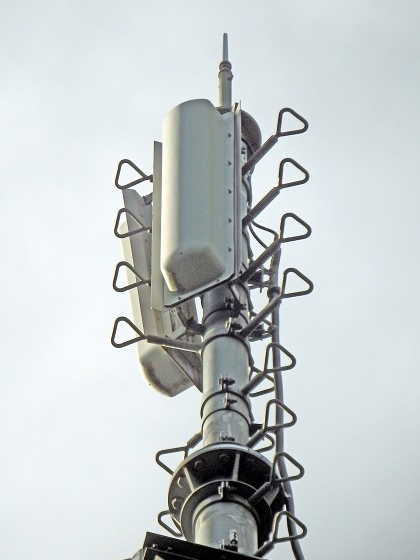

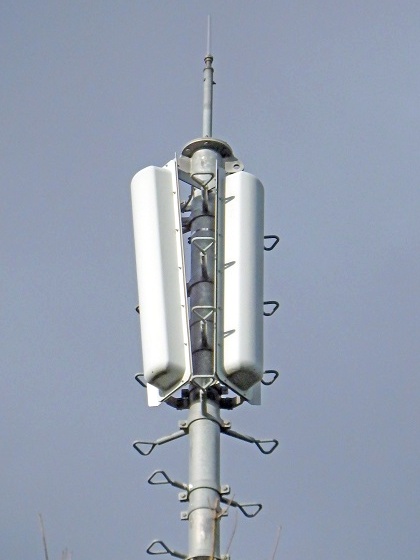

送信アンテナは、３波共用４Ｌ１段２面です。　角度を変えて２枚。

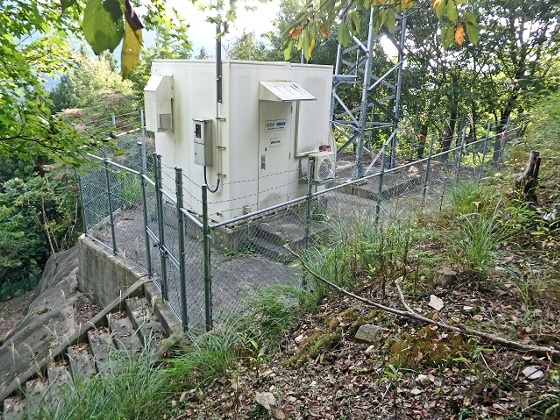

敷地の様子です。

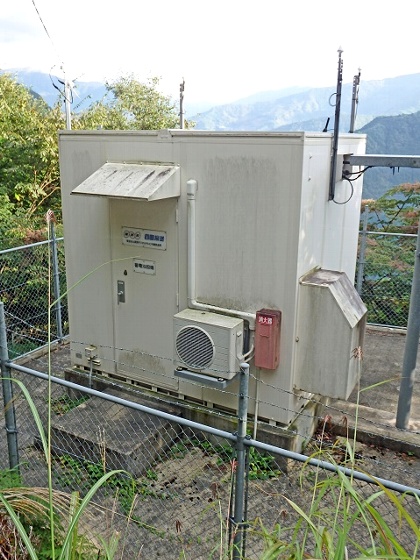

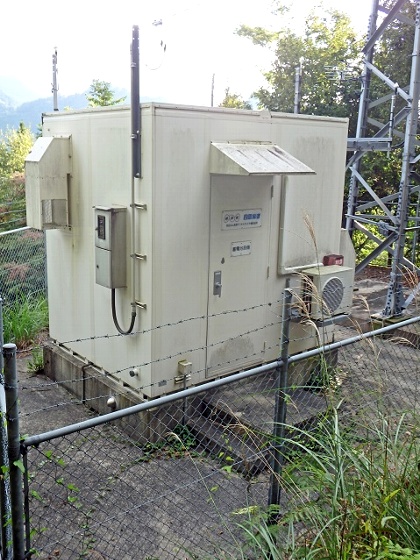

局舎を角度を変えて２枚。

表札です。

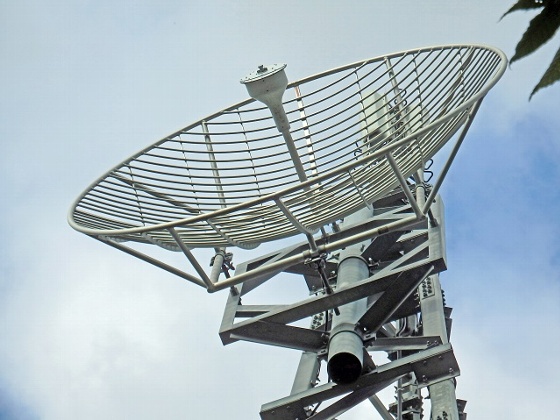

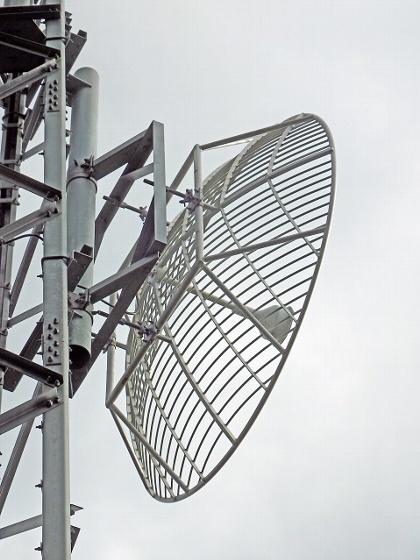

こちらの３ｍグリッドパラボラは、３波共用西祖谷山中継局放送波受けです。　角度を変えて２枚。

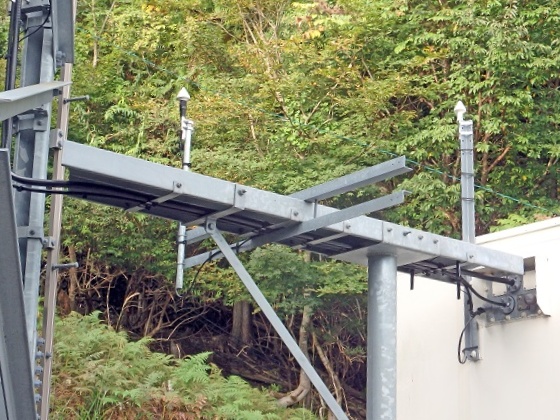

ラックです。

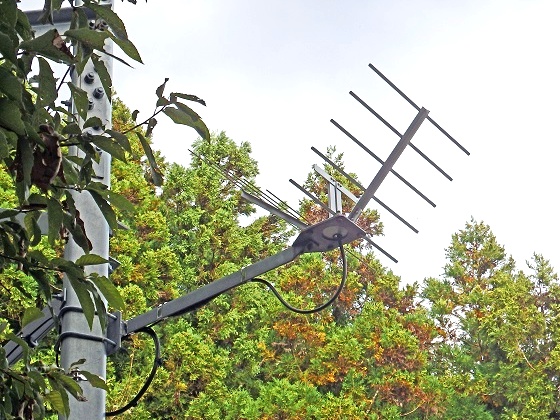

モニターアンテナです。

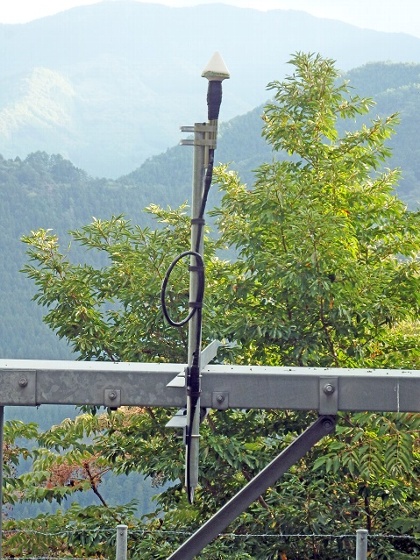

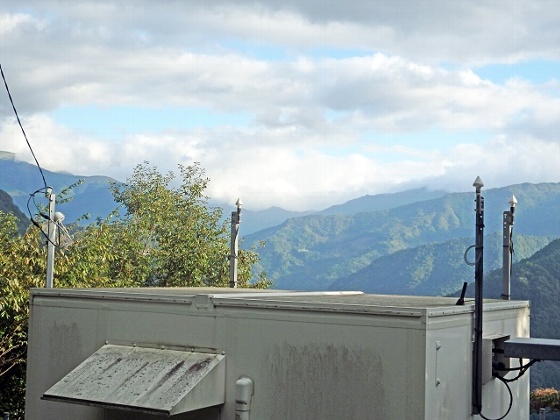

ＧＰＳです。取り付け場所が散らばっています。

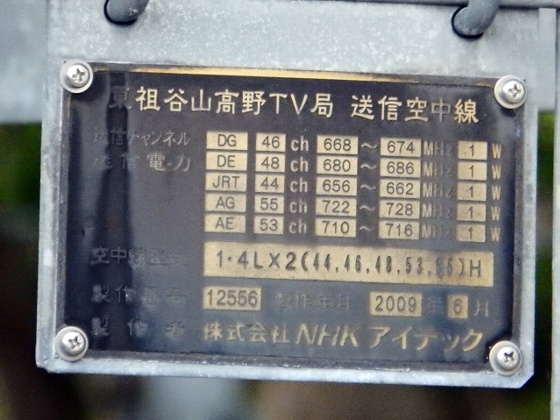

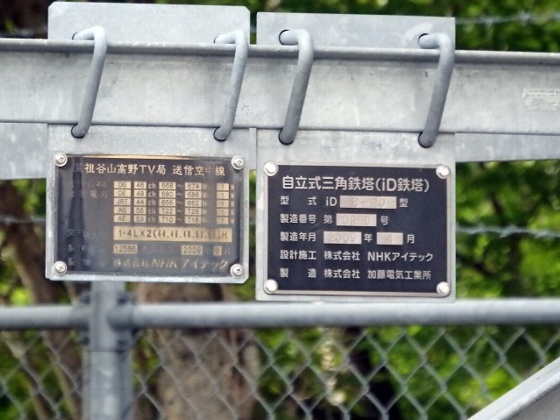

銘板です。　２枚あります。

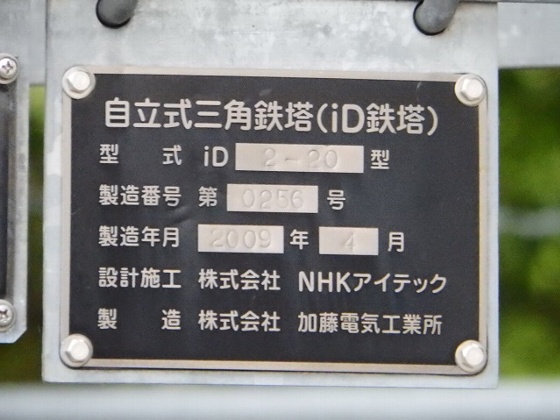

それぞれの拡大です。

銘板を見るとアナデジサイマル時には、ＮＨＫはアナログ波とデジタル波を同じアンテナが送信していたようです。
（デジタル中継局とアナログ中継局は数十メートル離れていたと思われますが、当中継局ではアナアナ変更も無く、
なぜこうなっているのか謎です。）

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。
