送 信 塔　見て歩き
徳島県 ・ 中継局
Ｎ様提供の画像で紹介します。

東祖谷山久保テレビ ・ ＮＨＫ東祖谷山ＦＭ中継局　　　２０２５年１０月撮影

東祖谷山久保中継局は、三好市東祖谷釜ヶ谷の山中、亀尻峠の北側尾根に設置されています。
国土地理院の地図では、三角点の北方、１２０３の表示のやや南です。

当中継局にはＮＨＫ−ＦＭも併設されています。（ＮＨＫ−ＦＭ中継局の名称は東祖谷山です。）

最初にアナログ時代の様子です。開局は、ＮＨＫが１９７５年５月、ＪＲＴが１９７７年１０月です。局舎は共用、
鉄塔は別々の中継局です。

送信アンテナは、各チャンネル個別の９０ＣＲ１段１面（垂直偏波・ＮＨＫはＥが上段）
受信は送信点で、ＮＨＫは２波共用３ｍグリッドパラボラ、ＪＲＴは２．４ｍグリッドパラボラにて、どちらも
東祖谷山中継局受けです。

ＮＨＫ−ＦＭの開局は１９７９年１１月です。局舎・鉄塔はＮＨＫテレビと共用です。
送信アンテナは、３素子八木１段３面、受信は１．２ｍプレートパラボラにて見ノ越固定局受けです。

２０１０年９月にデジタル化されました。資料が無いためデジタル化の状況がはっきりしませんが、鉄塔は
ＮＨＫのものを継続利用のようです。

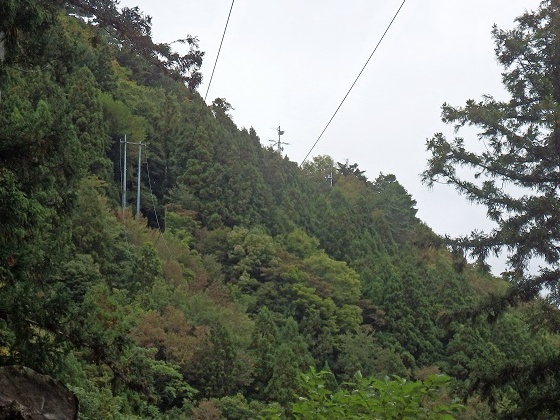

それでは、Ｎ様提供の画像で紹介します。

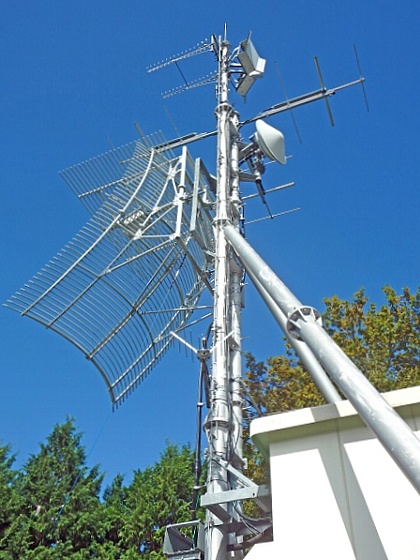

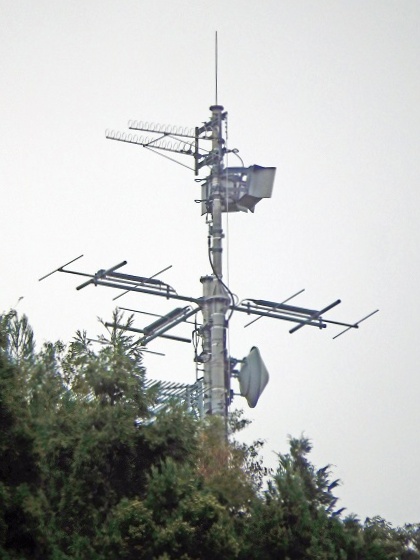

さらに鉄塔部を拡大しました。

ここからは、直接訪問の画像です。

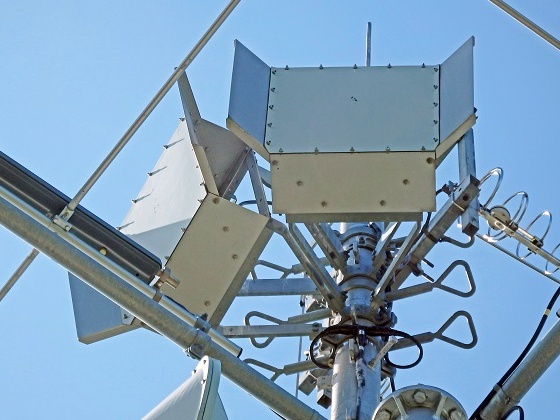

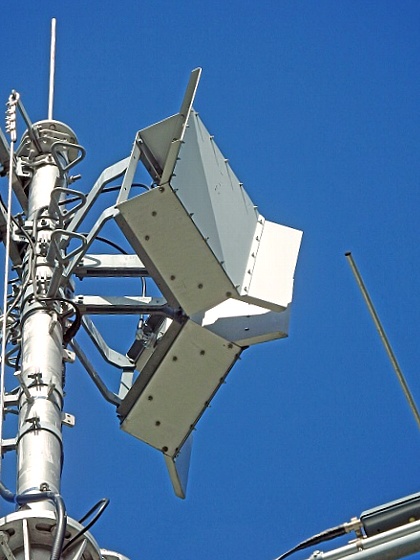

当中継局の送信アンテナは、アナログ時代は１面でした。また、出力も実質１０倍に増力ですので、サービスエリアが大きく広がったものと思われます。

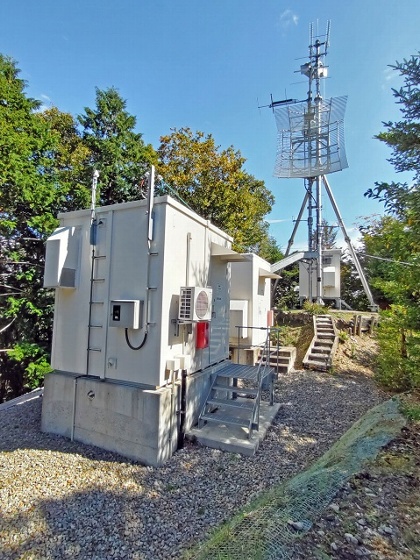

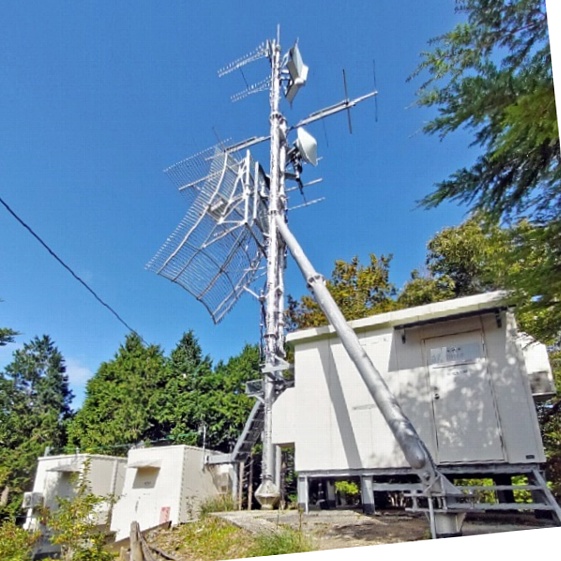

局舎が３棟あります。順番に紹介します。

表札です。

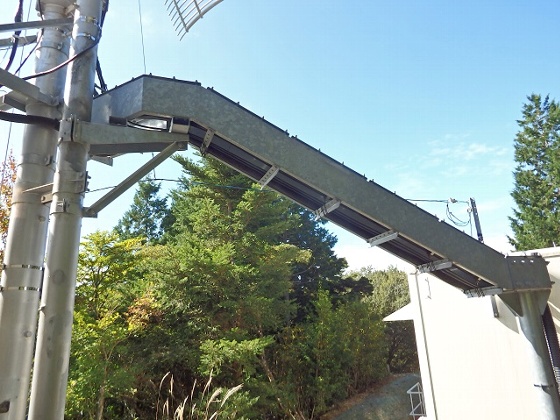

ラックです。

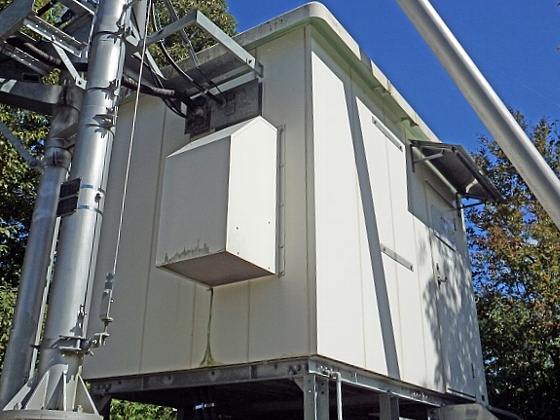

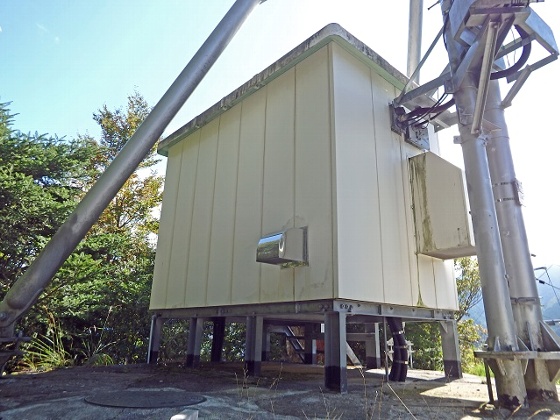

この局舎は、アナログ時代からあります。当時はテレビ・ＦＭ共用でした。（表札からもＮＨＫとＪＲＴの共用が確認できます。）

デジタル関係の資料が無く確定的なことは云えませんが、現在はＪＲＴ単独で使用されているものと思われます。
（なお、ＮＨＫとのテレビアンテナ共用器はあると思います。）

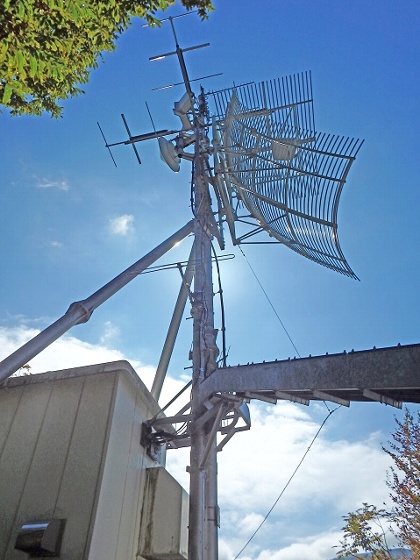

鉄塔のモニターアンテナは、ＪＲＴ単独と思われます。

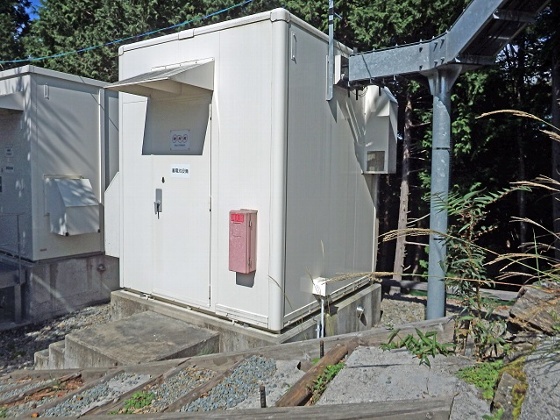

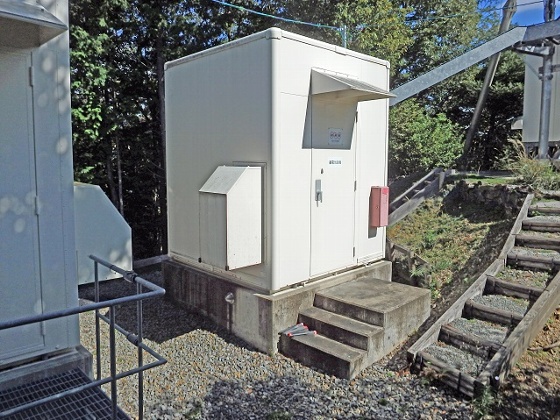

続いて一段低い位置にある２番目の局舎です。ＮＨＫ−ＦＭです。

表札です。 事情が分かりませんが、ＦＭは単独運用のようです。

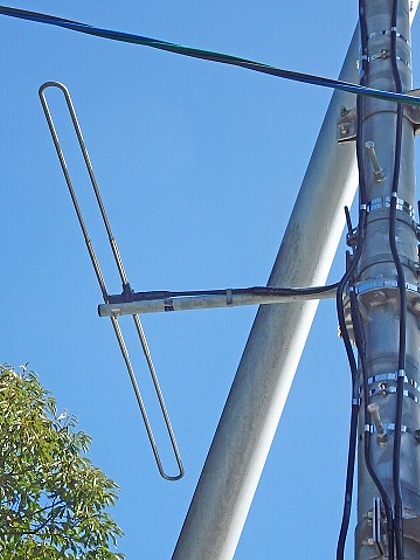

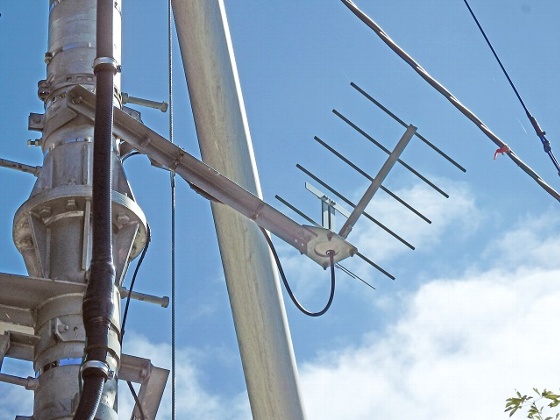

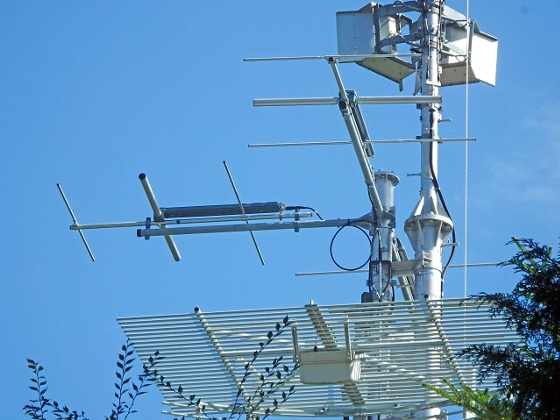

鉄塔のＦＭモニターアンテナです。

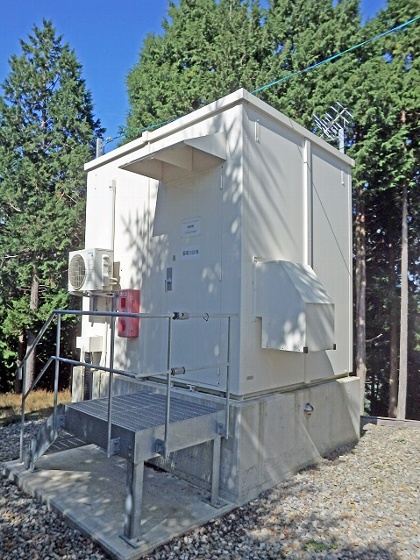

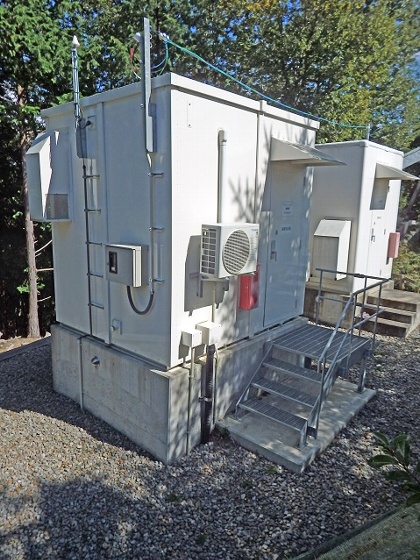

最後は、鉄塔から一番遠い局舎です。ＮＨＫテレビです。

表札です。

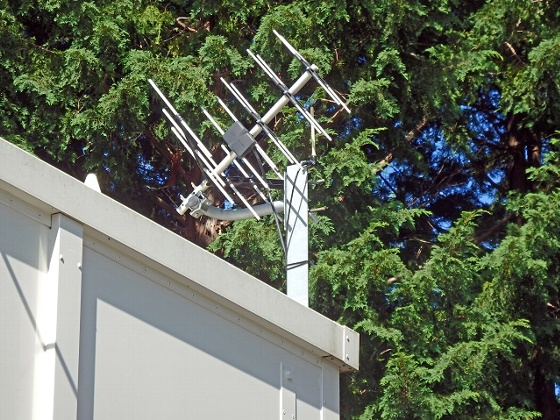

モニターアンテナは、局舎に設置されています。

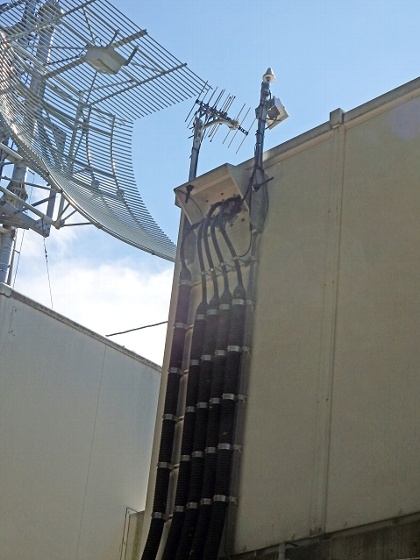

ケーブルは地下埋設です。

ＧＰＳです。

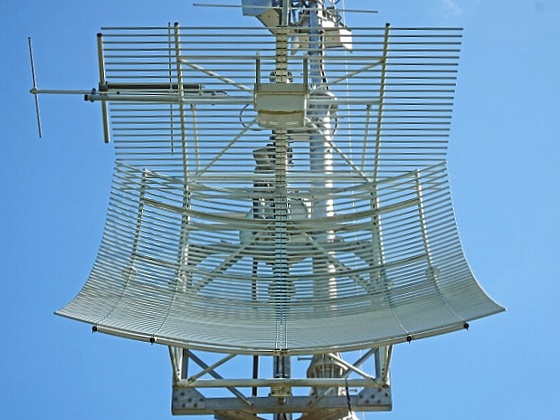

低い位置にあるオフセットパラボラです。多分ＮＨＫ２波の東祖谷山中継局放送波受けと予想します。

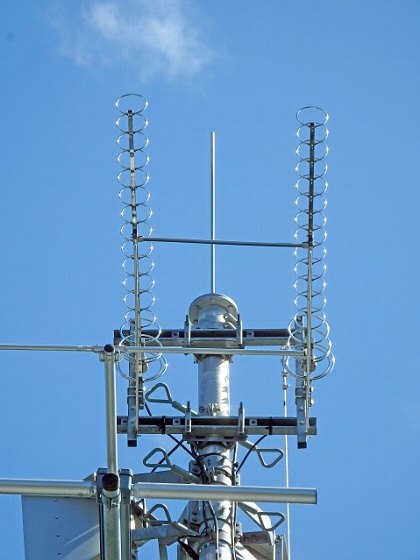

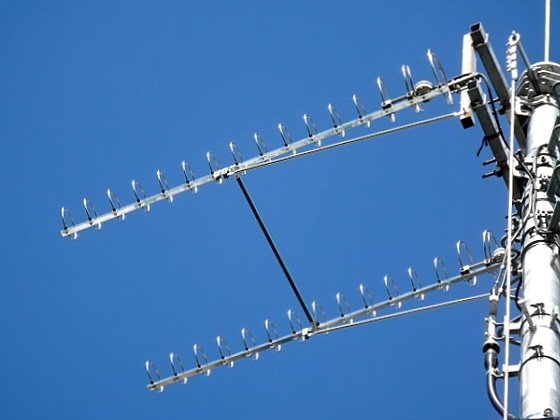

先端部の１６素子２列のリングアンテナを角度を変えて２枚。 多分、ＪＲＴの東祖谷山中継局受けと予想します。

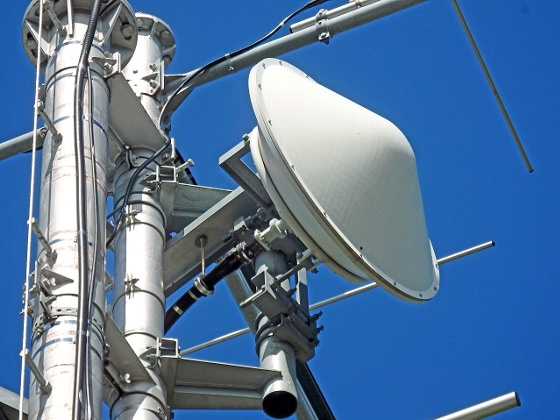

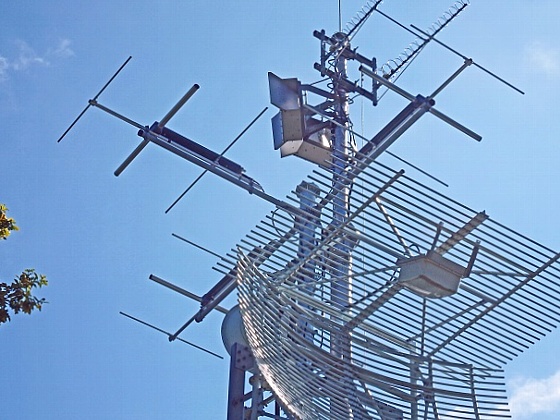

テレビ受信アンテナとは反対向き（東向き）の１．２ｍプレートパラボラは、ＮＨＫ−ＦＭの受信アンテナです。
対向は見ノ越固定局です。

見ノ越固定局で受信した徳島基幹局の放送波をＳＨＦに変換して伝送しています。開局当初から番組伝送は固定局経由です。

固定局は、剣山登山リフト付近？にあると思われますが、場所は未確認です。

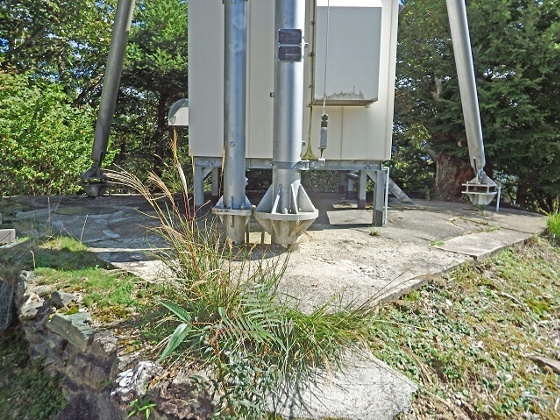

鉄塔基部です。

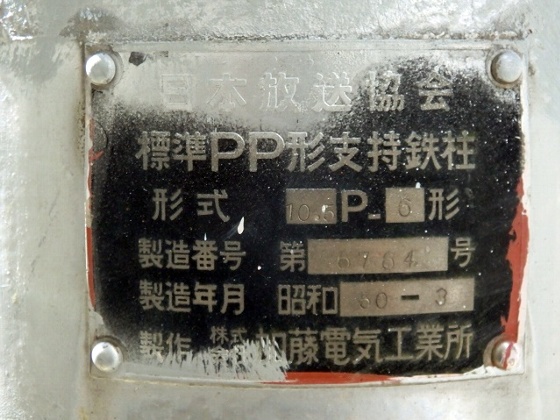

こちらは鉄塔諸元の銘板です。

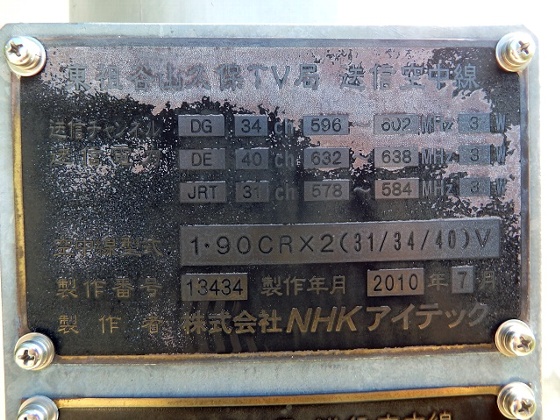

デジタルテレビ銘板です。

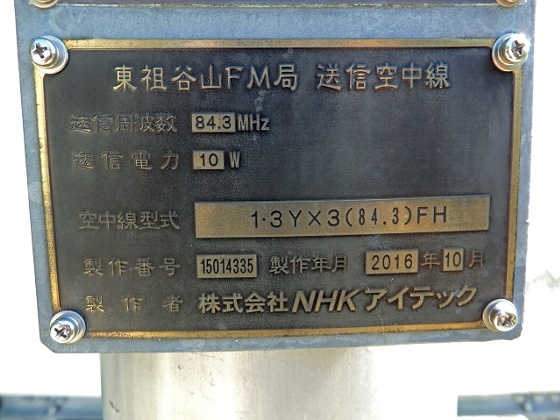

ＦＭ銘板です。

ＦＭアンテナは２０１６年１０月に更新されているようです。また。アナログ銘板は撤去済みと思われます。

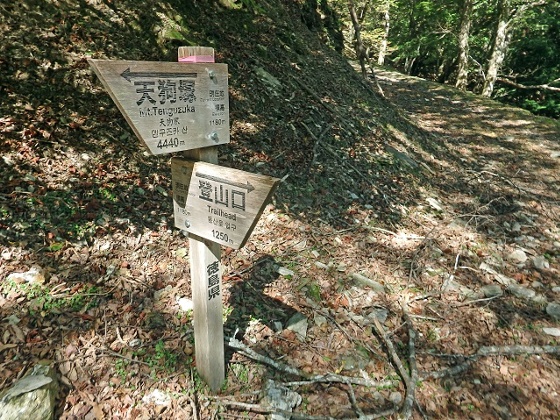

こちらは、亀尻峠のすぐ東側の分岐点にある道しるべです。

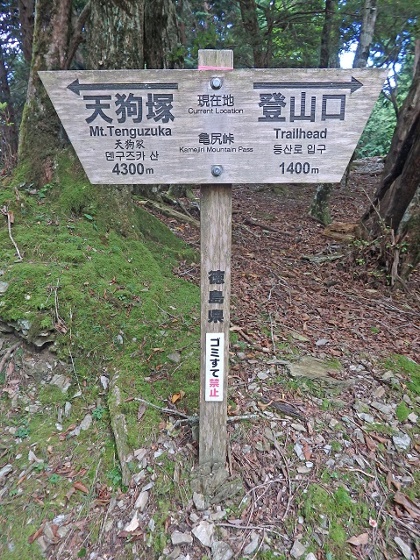

こちらは、亀尻峠にある道しるべです。

投稿者様によりますと、中継局への登山ルートは、亀尻峠経由ではなく、その東側手前の
上記左画像の分岐点を奥（北）方向へ進むそうです。

亀尻峠まで行っても、北方向への道は無いそうです。（国土地理院地図に書かれたルートの接続ポイントが微妙に違うようです。）
また、中継局で行き止まりで、その先、北側には道は無いそうです。

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。

ＮＨＫ−ＦＭ　　８４．３ＭＨｚ　　１０Ｗ
