徳島県・中継局
Ｎ様提供の画像で紹介します。

東祖谷山テレビ中継局　　　２０２５年１０月撮影

東祖谷山中継局は、三好市の東祖谷小川と云う集落の北西側高台に設置されています。
目標物が無く場所の説明が難しいですが、国土地理院地図では９９４．１の三角点がある辺りです。

手元の資料では、設置場所が梅峠となっていますが、ネットで検索しても名前が出てこないので、
そのような峠があるかは不明です。

ところで、徳島県の祖谷は日本を代表する秘境の一つとされています。四国山脈の中央部に位置し、
険しい斜面につづら折りの道を造り、傾斜地に民家が点在する山村です。
そんな中、旧東祖谷山村は源平の戦いで敗れ、へき地へ逃げ延びたとされる平家の落人伝説があります。

この種の伝説は全国各地にありますが、ここ祖谷は伝説の質・量とも全国有数とされているとのことです。
このような交通困難な集落へ向けても、多段中継で放送番組が届けられています。

話がそれましたが、最初に当中継局のアナログ時代の様子です。
開局は、ＮＨＫが１９７２年１０月、ＪＲＴが１９７５年１１月です。２社個別に設置されています。
（徳島県のアナログ中継局の傾向として、ＮＨＫとＪＲＴは開局が数年から１０年違い、別々設置が多いですね。）

送信アンテナは、どちらも２Ｌ１段３面です。（ＮＨＫは２波共用）
受信は、ＮＨＫ・ＪＲＴとも送信点で個別の３ｍグリッドパラボラ（ＮＨＫは２波共用）にて、東祖谷山高野中継局受けです。

２００９年１２月末にデジタル化されました。デジタル中継局はアナログ中継局の隣接地に２社共用で新築されました。

それでは、Ｎ様提供の画像で紹介します。

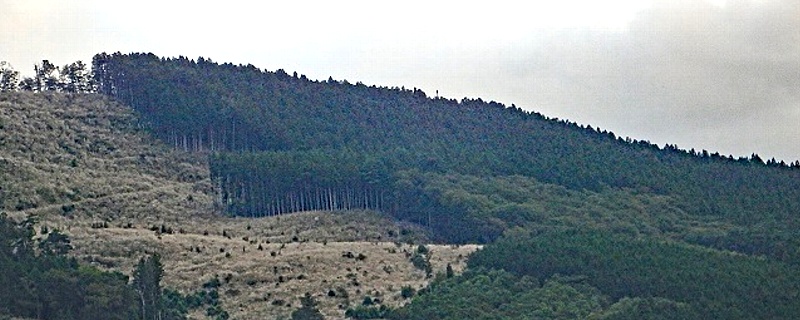

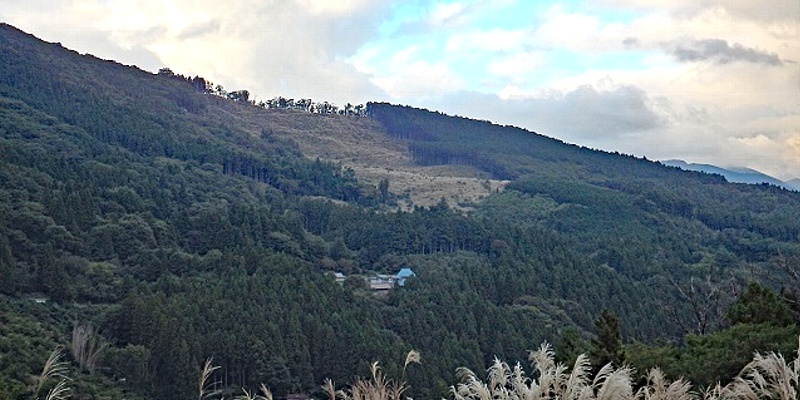

遠景です。

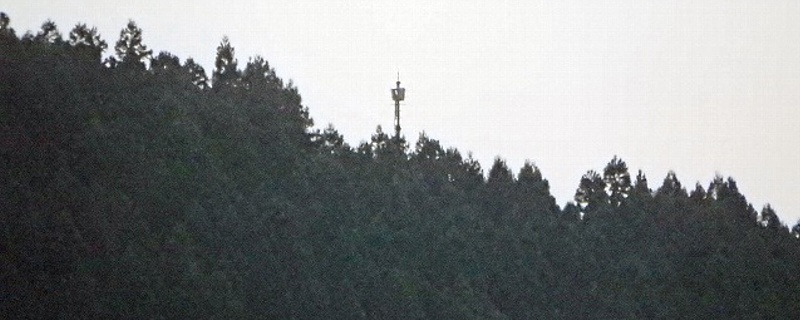

拡大しました。

鉄塔の拡大です。

ここからは、直接訪問の画像です。

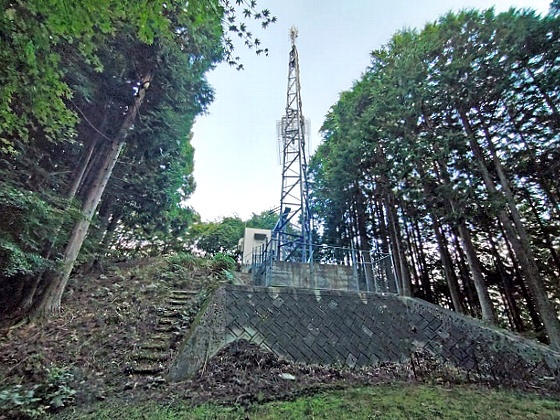

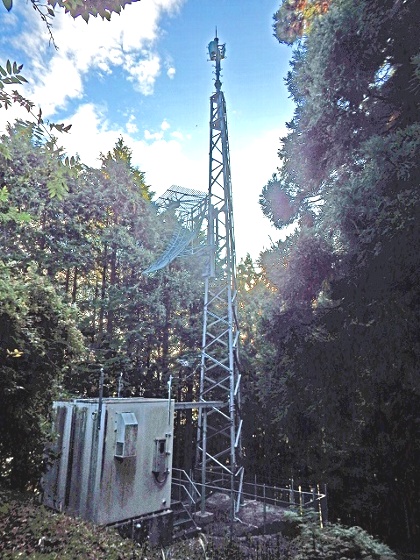

全景を角度を変えて２枚。

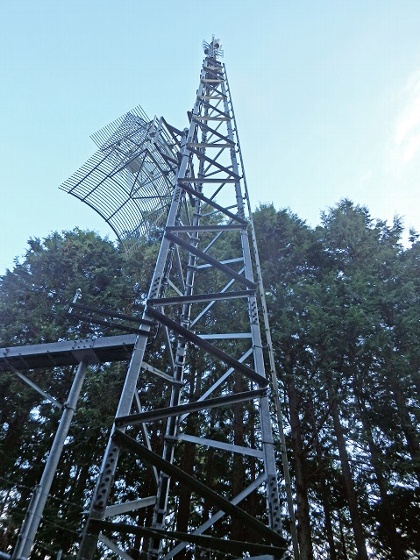

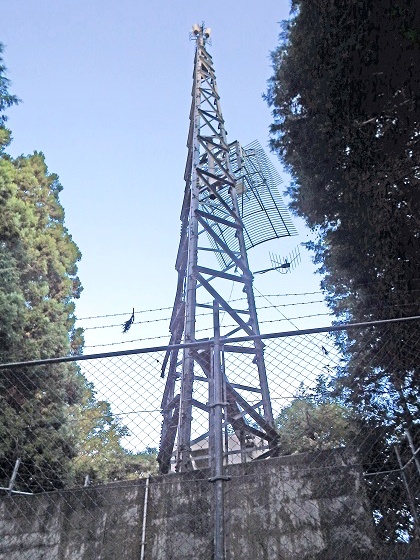

鉄塔を角度を変えて２枚。

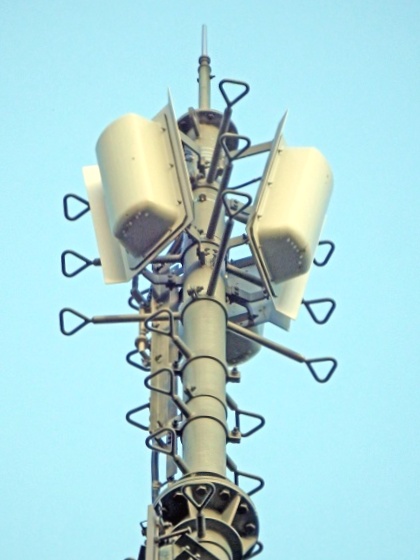

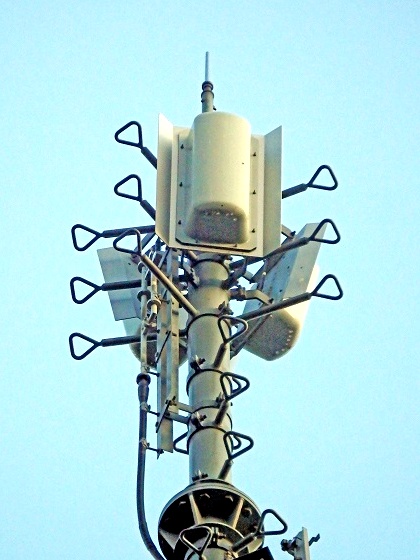

送信アンテナは、３波共用２Ｌ１段３面です。　角度を変えて２枚。

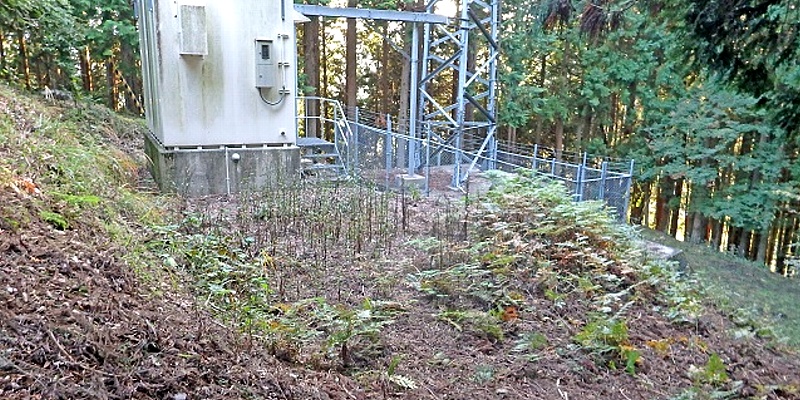

敷地の様子です。

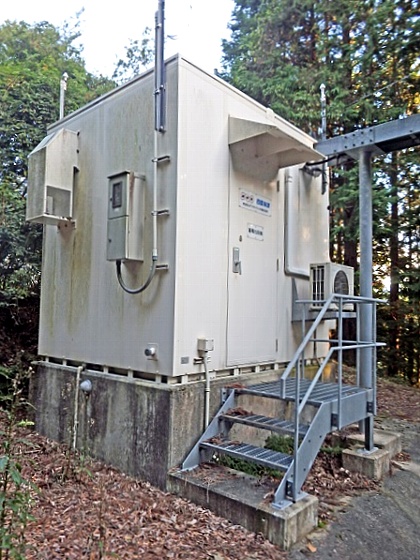

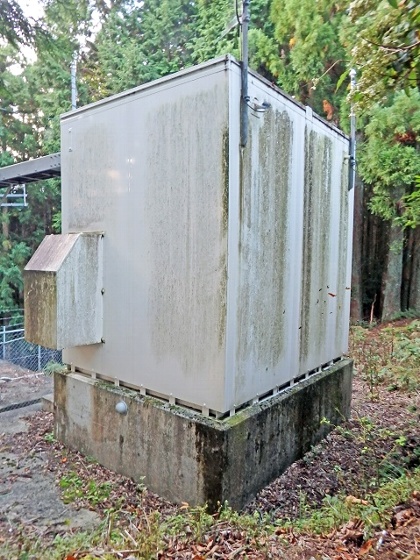

局舎を角度を変えて２枚。

表札です。

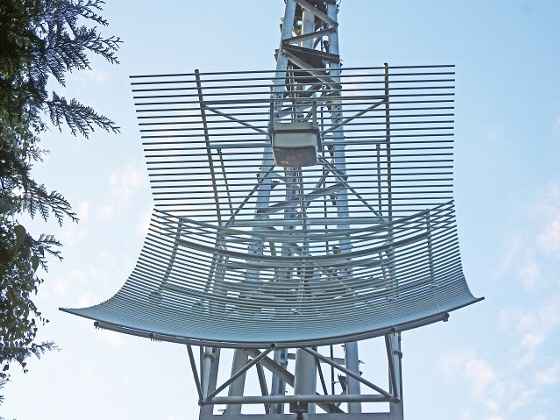

オフセットパラボラです。

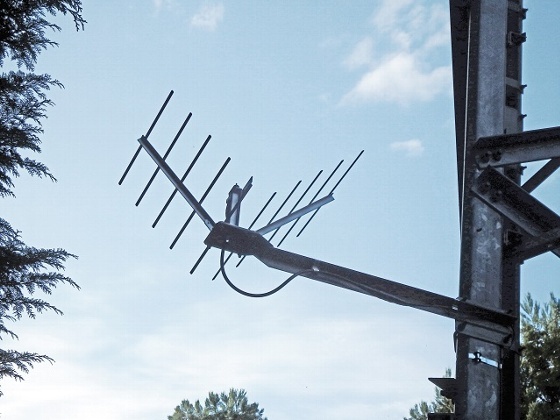

モニターアンテナです。

番組受信は、上記オフセットパラボラ（３波共用）にて、東祖谷山高野中継局を放送波受けです。

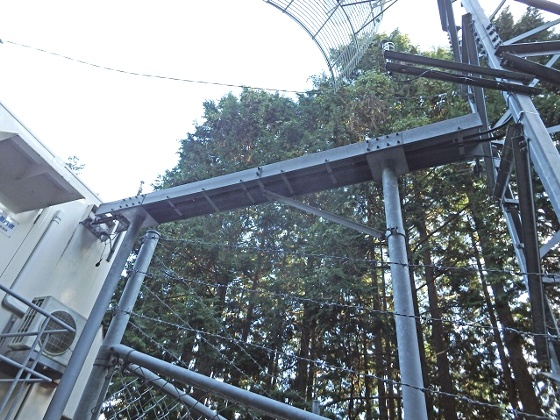

ラックです。

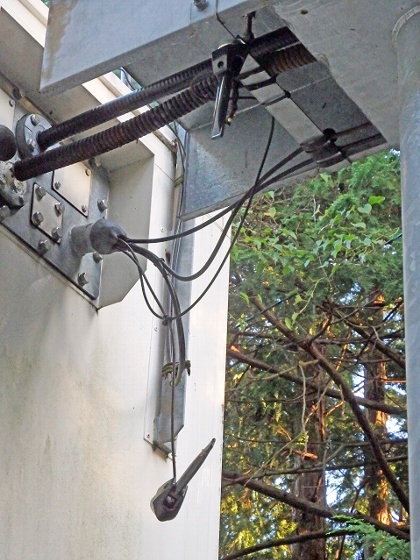

監視機器のアンテナです。

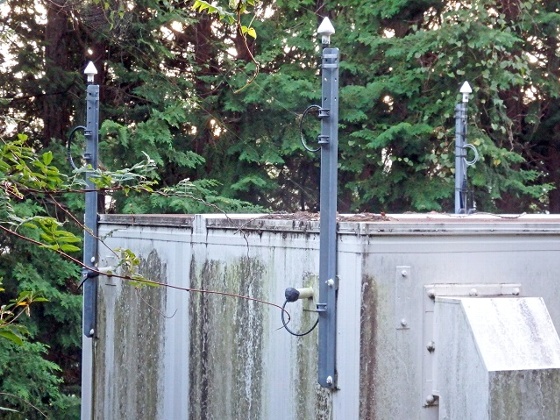

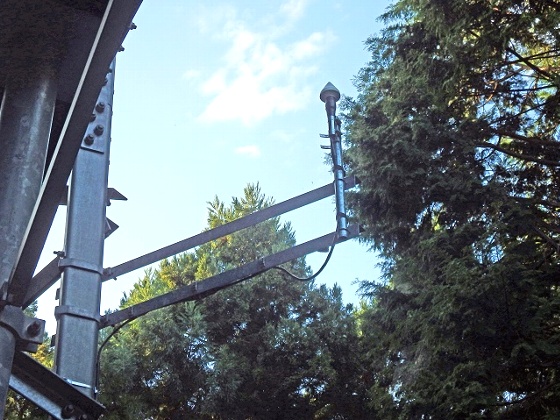

ＧＰＳが２か所にあります。

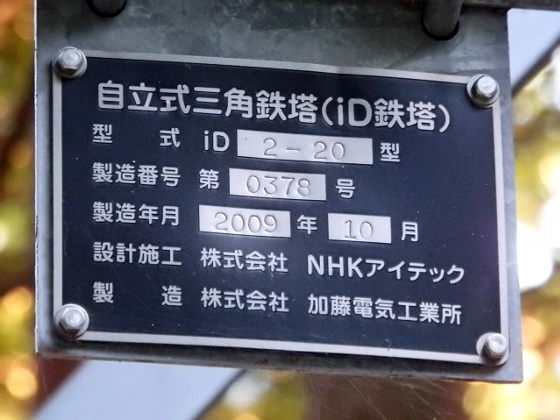

銘板です。

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。
