徳島県・中継局
Ｎ様提供の画像で紹介します。

吾橋テレビ中継局　　　２０２５年１０月撮影

吾橋（あわし）中継局は、三好市西祖谷山村下吾橋の山中に設置されています。市立吾橋小学校の北西
約２３０ｍ辺りの場所です。（吾橋小学校は２０２２年３月に１４７年の歴史に幕を閉じました。
休校時の児童数は４人でした。ユーチューブで休校式の様子を見ることができます。<ＮＮＮセレクション>）

中継局へのルートは、高台の八幡神社付近から降りて行くようです。

なお、中継局名ですが「あはし」とも読むようですが、ＮＨＫが公開している「デジタルテレビ中継局の設置計画」の
資料（第1082回経営委員会議案）では、「あわし」と仮名が振ってありますので、それに従います。

最初にアナログ時代の様子です。
開局は、ＮＨＫが１９７２年６月、ＪＲＴが１９８１年１１月です。鉄塔は共用、機器は別々です。

送信アンテナは、２Ｌ１段２面（ＮＨＫが上段で２波共用）です。
受信は送信点で、ＮＨＫは２波共用９０ＣＲ２列１段、ＪＲＴは９０ＣＲ１列２段にて、どちらも大歩危中継局受けです。

２００９年７月にデジタル化されました。鉄塔は継続利用、局舎は２社共用で新築されました。

それでは、Ｎ様提供の画像で紹介します。

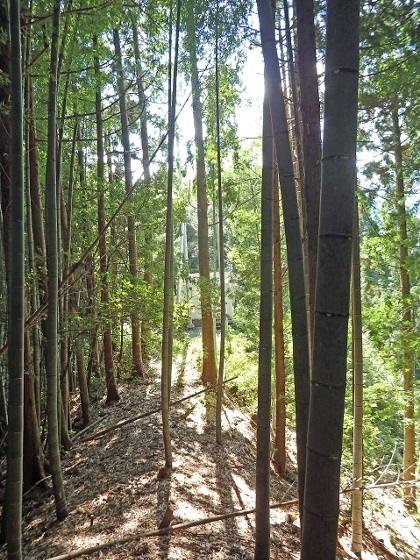

遠景です。

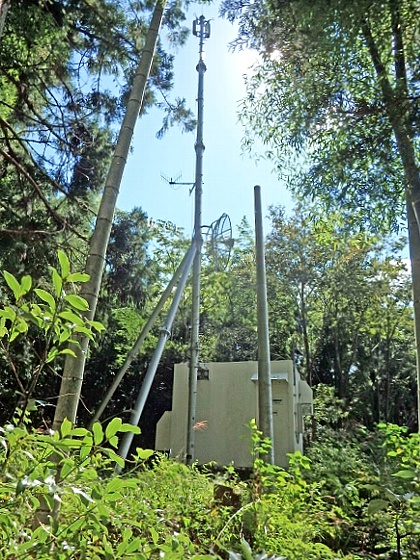

全景です。

投稿者様によりますと、樹木（竹林？）で見えづらく急に現れるとのことです。

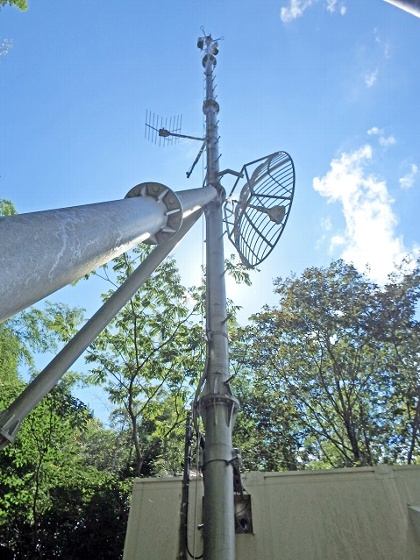

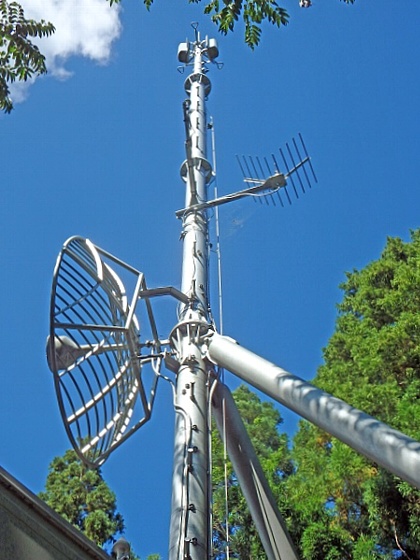

鉄塔を角度を変えて２枚。

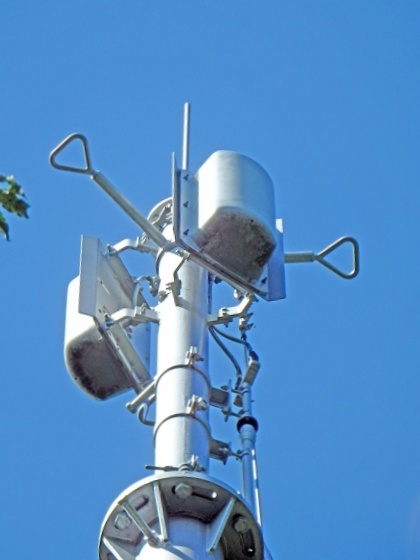

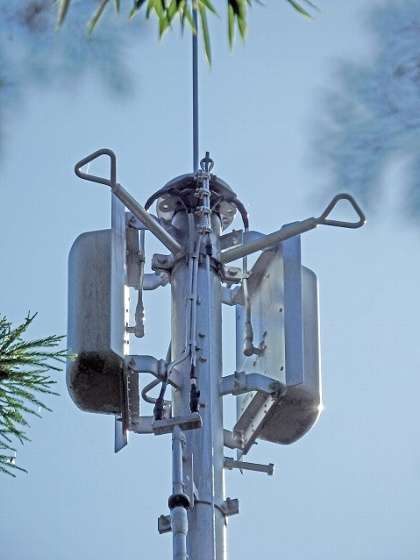

送信アンテナは、２Ｌ１段２面です。　出力が実質１０倍になっていますので、エリアが広がったものと思われます。

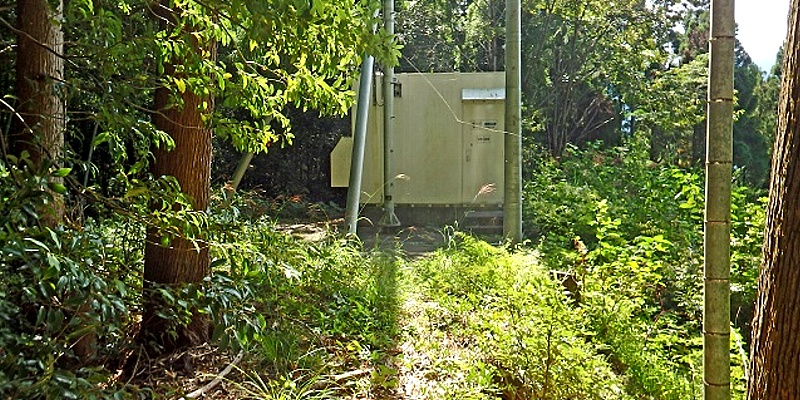

敷地の様子です。

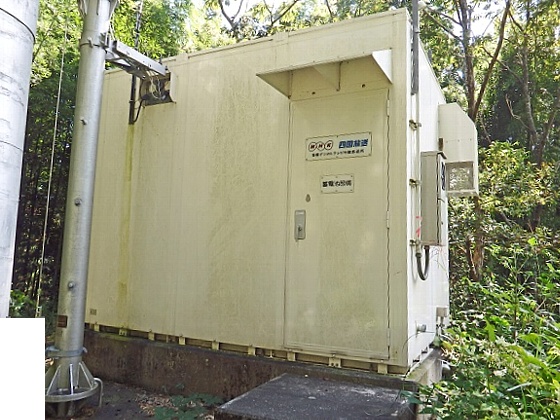

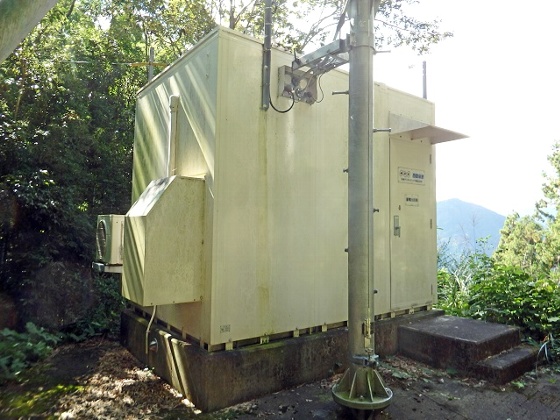

局舎を角度を変えて２枚。

表札です。

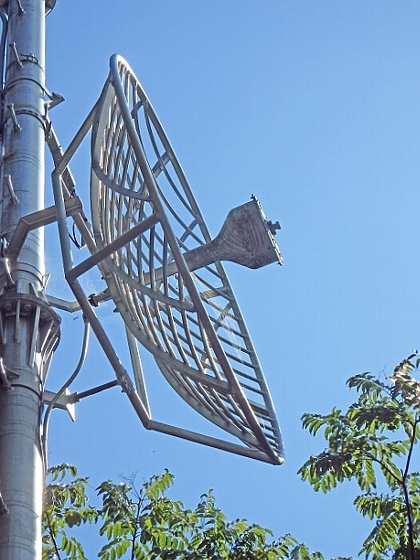

受信パラボラです。

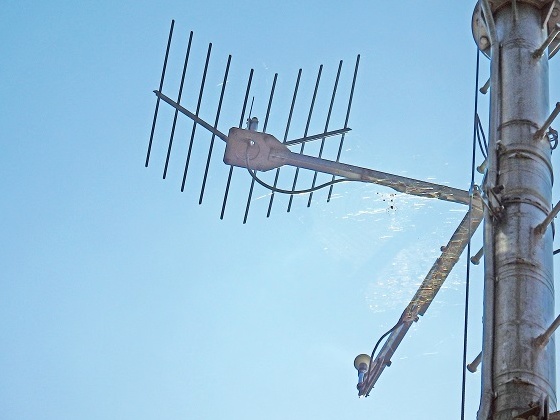

モニターアンテナです。　ＧＰＳもあります。

受信は上記３波共用１．８ｍグリッドパラボラにて大歩危中継局放送波受けです。

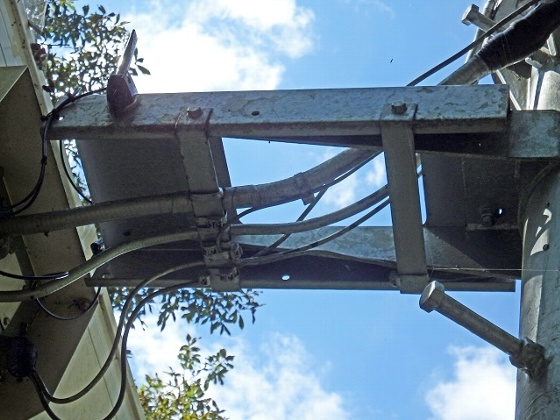

ラックです。

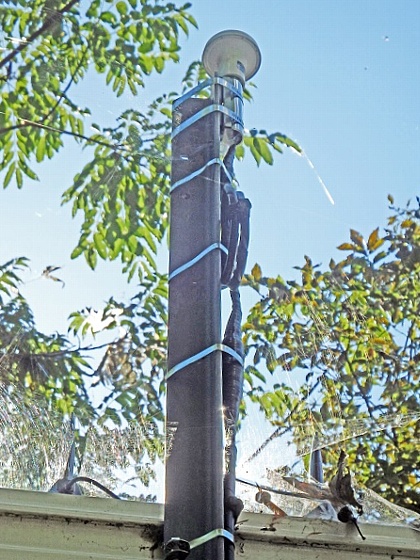

上記とは別のＧＰＳです。

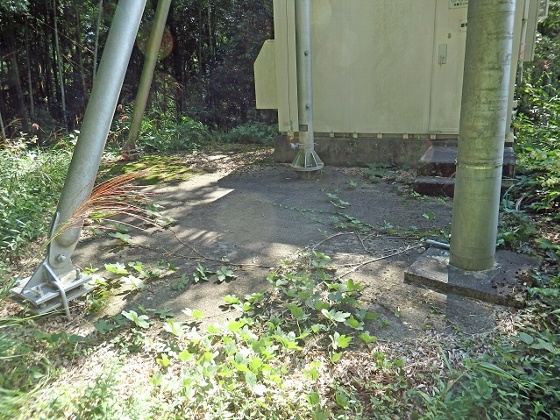

鉄塔基部です。

アナログ時代には、鉄塔にはＪＲＴのミニＢＯＸ、地面または、もう１基の鉄塔にＮＨＫの機器があったものと思われます。

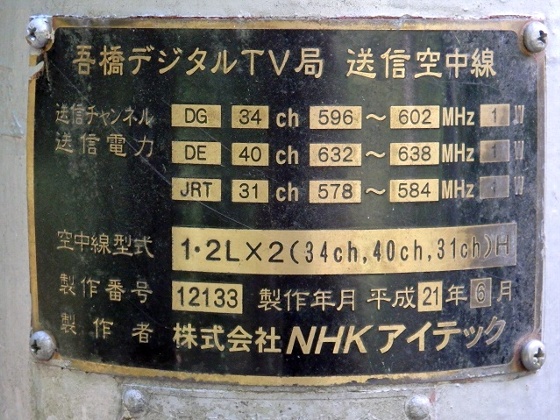

デジタル銘板です。

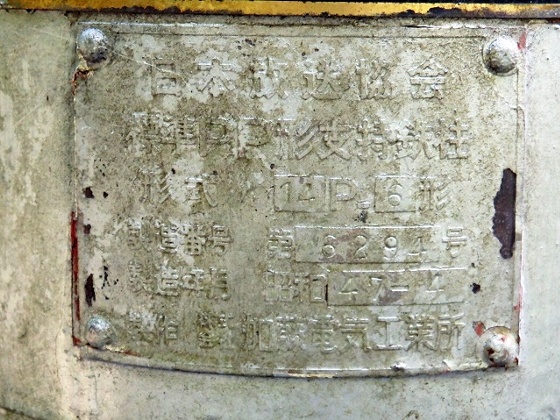

鉄塔諸元銘板です。

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。
