送 信 塔　見て歩き
鳥取県 ・ 中継局
Ｎ様提供の画像で紹介します。

若桜テレビ・ＦＭ中継局　　　　 ２０２５年１０月撮影

若桜（わかさ）中継局は、八頭（やず）郡八頭町日田の高台に設置されています。
若桜鉄道の終点・若桜駅の北西 約２．８ｋｍ辺りの場所です。

資料では、赤石山となっていますが、国土地理院地図には電波塔マークはありますが名前が無く、
実際にそう呼ばれているかは未確認です。
中継局がある山のために川や道路、鉄道が大きく蛇行しています。

最初にアナログ時代の様子です。
開局は、ＮＨＫが１９６４年８月、ＮＫＴが１９６６年９月、ＢＳＳが１９７３年４月、ＴＳＫが１９７３年８月です。
ＮＨＫとＮＫＴは、それぞれ単独設置、ＢＳＳとＴＳＫは共用です。

送信アンテナは、ＮＨＫ２波とＮＫＴは個別の５素子八木２段２面＋５素子八木１段１面の構成（ＮＨＫではＧが上段）、
ＢＳＳとＴＳＫは２社共用６Ｌ１段２面です。（Ｖ局とＵ局では、サービスエリアが少し違うようです。←毛無山からの
電波が届く地域があるようです。）
受信は、全社送信点でＮＨＫ−Ｇは８素子八木２列２段、Ｅは８素子八木２列１段、ＮＫＴは８素子八木１列１段、
ここまでは鉢伏山受け。ＢＳＳとＴＳＫは２社共用１．８ｍグリッドパラボラにて毛無山受けです。

なお、ＶＨＦ局のＮＨＫとＮＫＴは１９８２年３月末に増力とパターンを変更しています。また、ＵＨＦ局では、
１９９５年１１月に局舎を更新しているようです。

当地には、ＮＨＫ−ＦＭも中継局を設置しています。開局は、１９７２年６月です。
ＦＭ中継局は、テレビ中継局とは局舎・鉄塔とも独立した単独設置になっています。
ＦＭ山陰は中継局を設置していません。

２００７年８月末にデジタル化されました。デジタルでは、全社共用中継局がアナログ隣接地に新築されました。

それでは、Ｎ様提供の画像で紹介します。

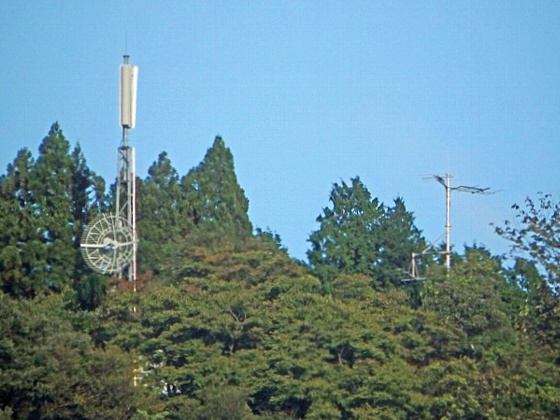

拡大しました。

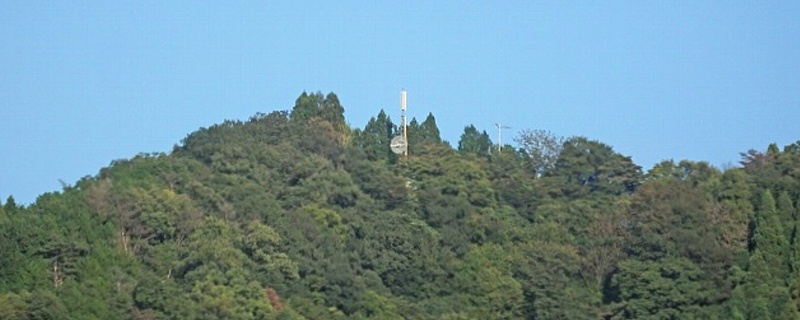

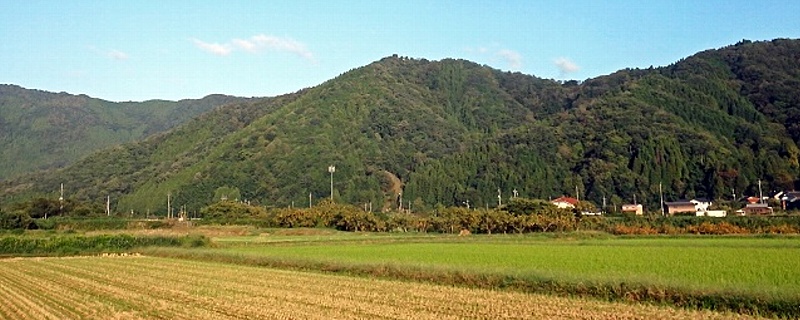

中継局の遠景です。

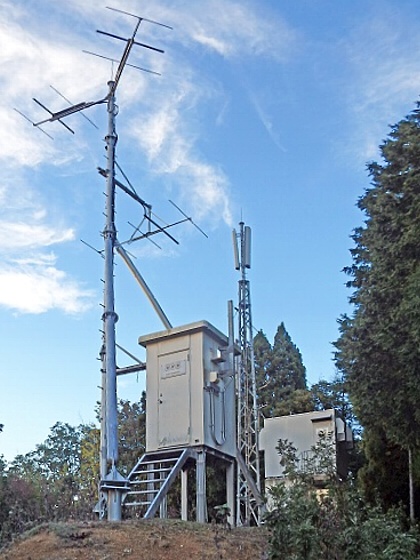

全景です。

当中継局は、テレビとＦＭを分けて紹介します。


中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。

ＮＨＫ−ＦＭ　　８３．７ＭＨｚ　　１０Ｗ

ＦＭ山陰は中継局を設置していません。
