智頭那岐テレビ中継局　　　　 ２０２５年１０月撮影

智頭那岐（ちづなぎ）中継局は、八頭郡智頭町野原の高台に設置されています。ＪＲ因美線・那岐駅の南
約５００ｍ辺りの場所です。資料では駅前山となっていますが、国土地理院の地図には、電波塔マークは
ありますが山の名前はありません。（駅前山とは、那岐駅の前に見える山と云う意味の通称かもしれません。）

それはともかく、最初にアナログ時代の様子です。
開局はＮＨＫが１９７０年１２月、ＮＫＴが１９７２年７月です。（ＢＳＳとＴＳＫはアナログでは開局していません。）
鳥取では珍しいＮＨＫとＮＫＴの共用中継局です。

送信アンテナは、９０ＣＲ１段２面です。（ＮＨＫは２波共用で上段、ＮＫＴは単独で下段）
受信は、ともに送信点で、ＮＨＫは個別の８素子八木１列２段、ＮＫＴは１２素子八木１列２段にて、全局智頭中継局受けです。

２００９年１２月末にデジタル化されました。デジタルでは、アナログでは未開局だったＢＳＳとＴＳＫも同時に開局しています。

それでは、Ｎ様提供の画像で紹介します。

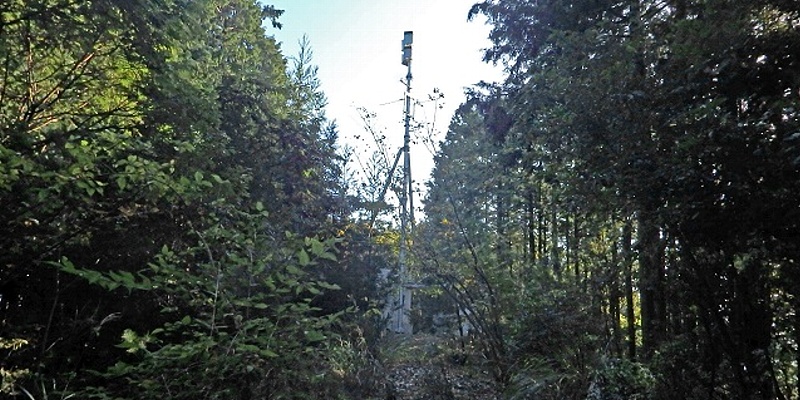

遠景です。　鉄塔が低く、山のふもとから見える位置を探せなかったとのことです。

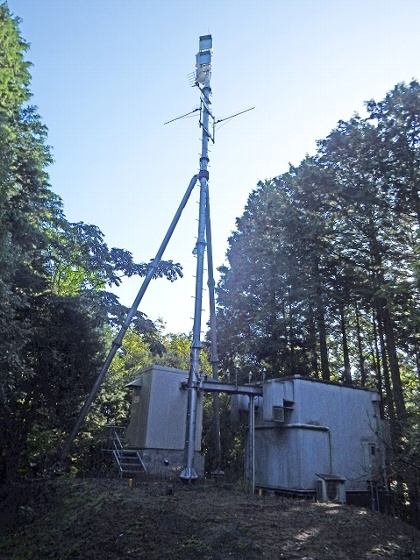

全景です。

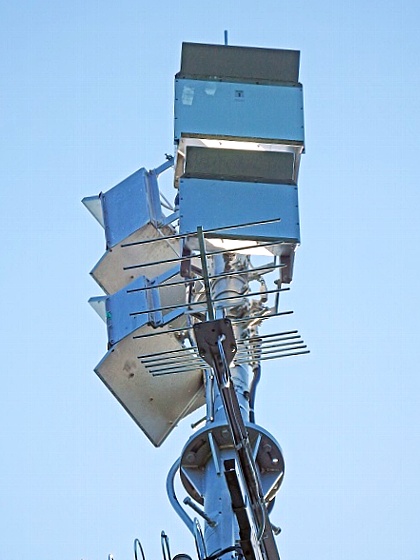

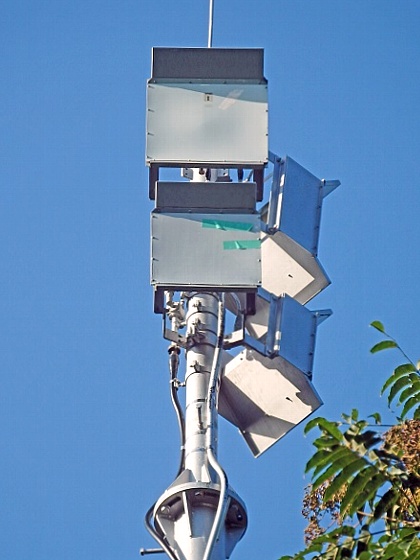

上段がＮＨＫ２波・ＢＳＳ・ＴＳＫの４波共用、下段がＮＫＴ単独です。

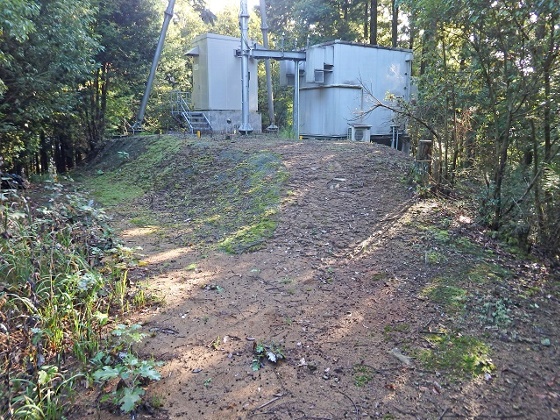

敷地の様子です。

ラックが両方向から延びています。

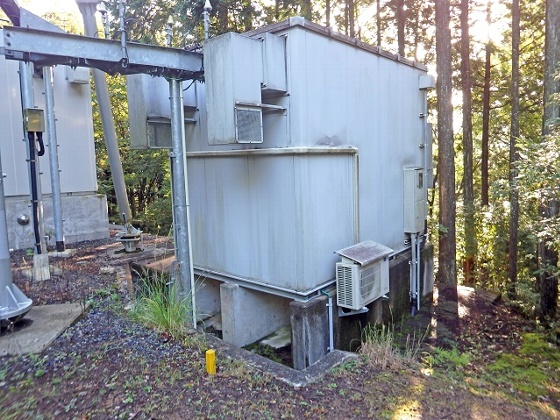

当デジタル中継局は、鉄塔は全社共用ですが、局舎が２棟あります。　ＮＨＫ・ＢＳＳ・ＴＳＫの３社共用とＮＫＴ単独に分かれています。

デジタルでは、ＮＫＴ単独に逆戻りです。

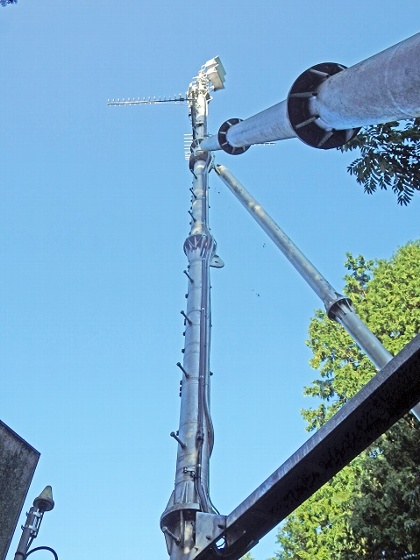

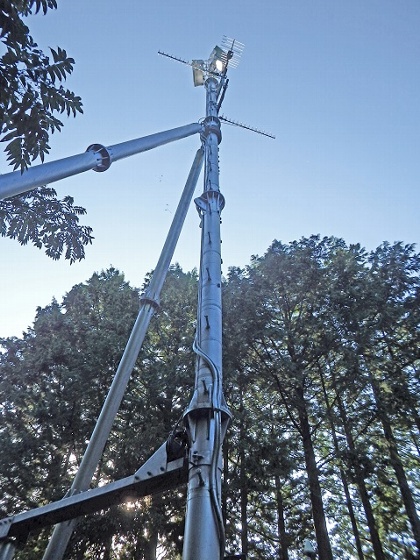

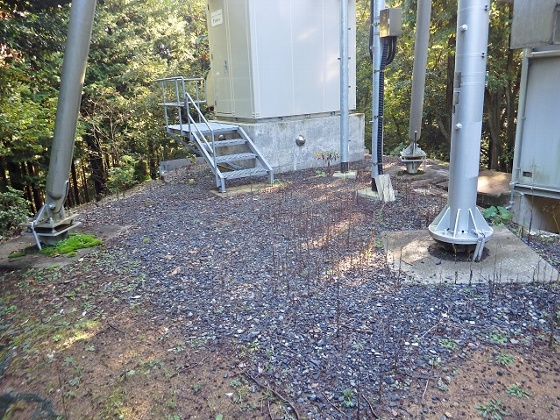

鉄塔基部です。

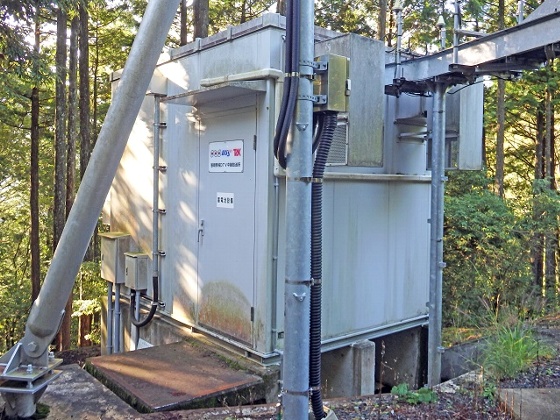

ここからは、ＮＨＫなど３社共用部分です。

表札です。

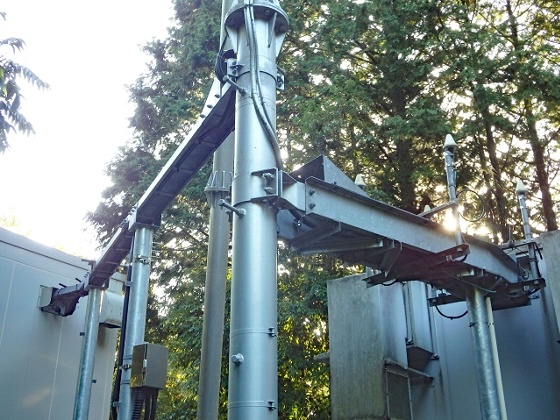

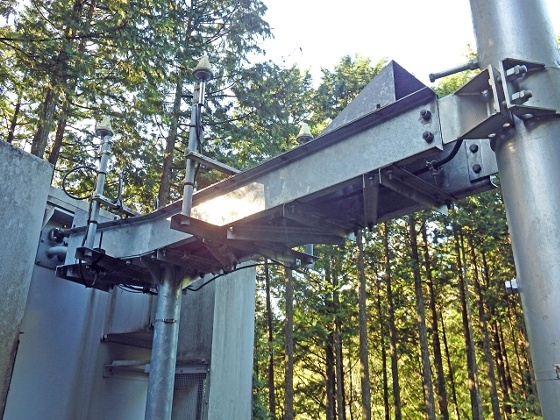

ラックです。

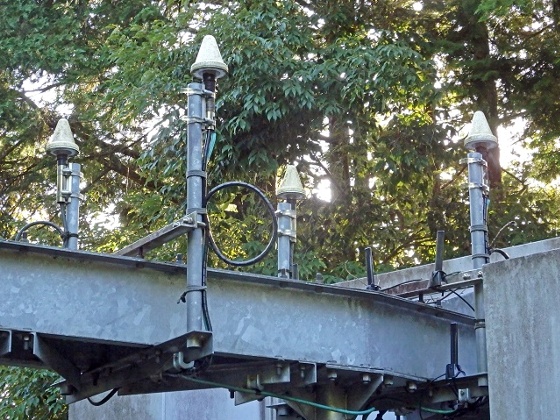

ＧＰＳです。

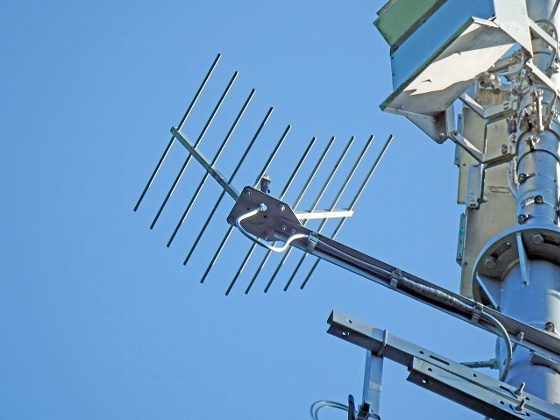

モニターアンテナです。

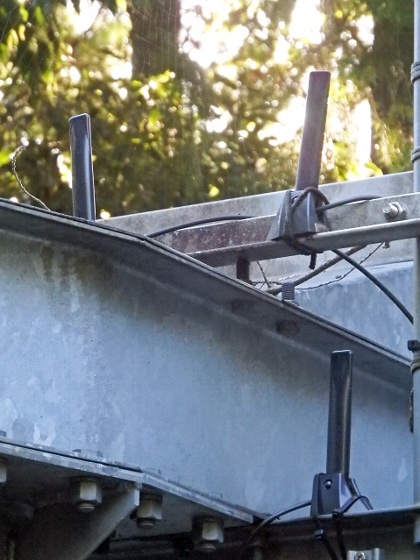

ＧＰＳです。

続いてＮＫＴ部分です。

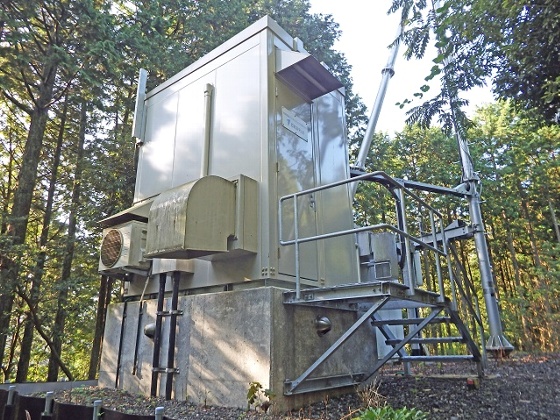

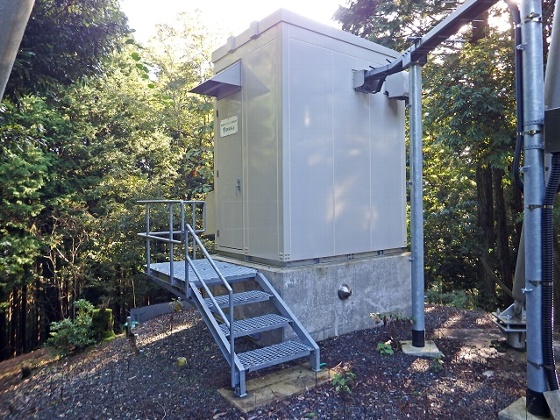

資料ではＮＨＫが抜けてＮＫＴが単独でアナログ局舎を継続使用と読めますが、この局舎は新しく見えますので、
ここ数年の間に建て替えられたと推測されます。

表札です。　表札も新しいですね。

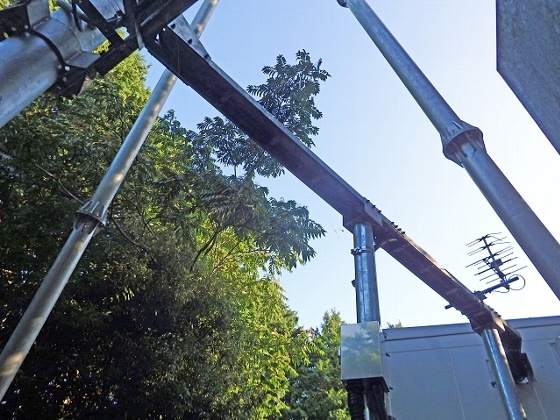

ラックです。

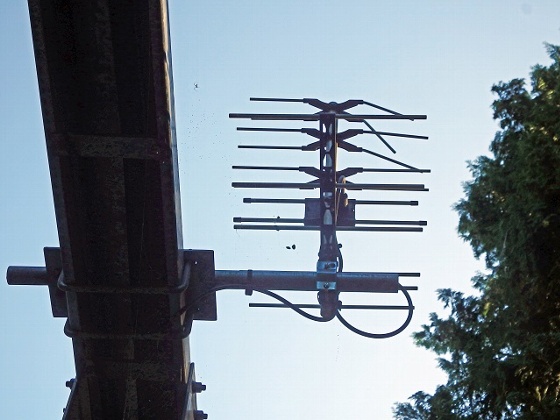

モニターアンテナです。

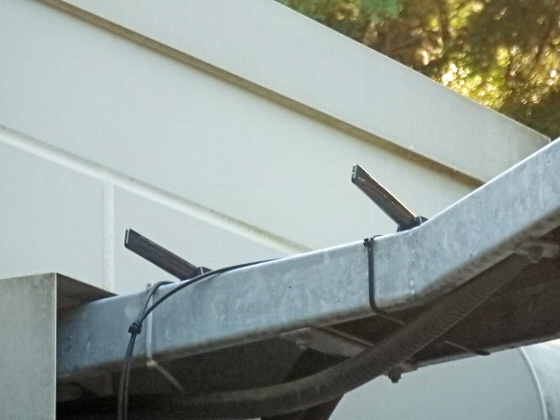

監視機器のアンテナです。


共通部分に戻ります。

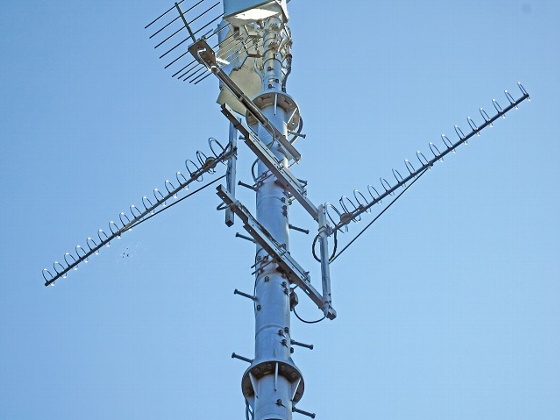

鉄塔上部に２方向にリングアンテナがあります。

この方向にはテレビ中継局は無いような気がしますが？？。　もしかしたら、送信アンテナを増設？？。

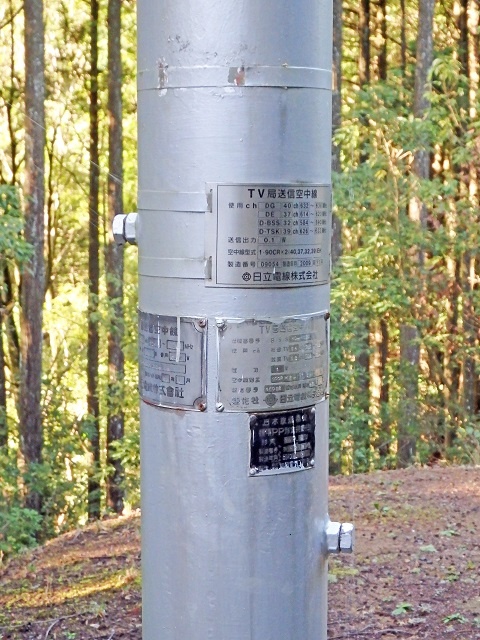

銘板です、４枚見えます。　それぞれを拡大します。

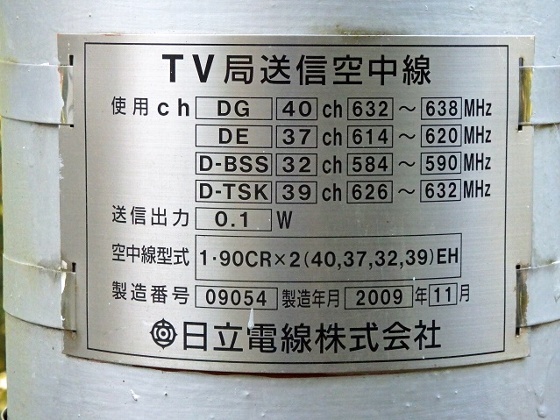

デジタル銘板です。（３社共用のものです。 ＮＫＴの記載はありません。）

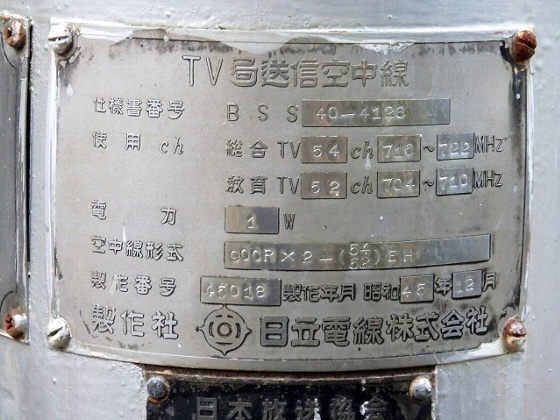

ＮＨＫのアナログ銘板です。

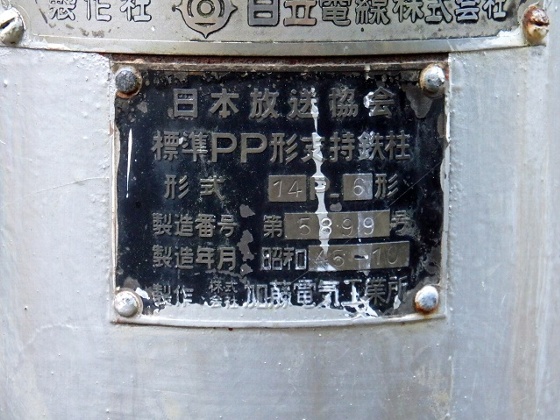

鉄塔諸元銘板です。

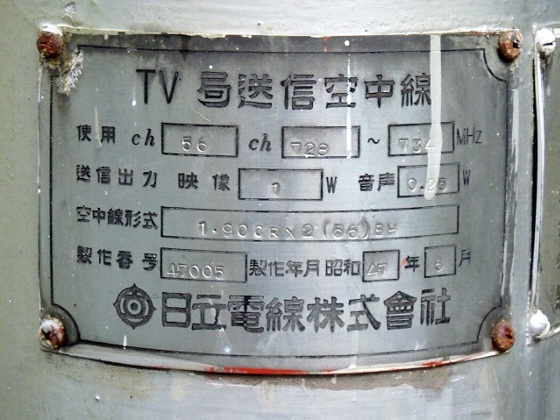

ＮＫＴのアナログ銘板です。

鉄塔はアナログからの継続と確認できます。

送信点には、受信アンテナが見当たりません。資料を確認すると、受信点は送信点の南、約２８０ｍ離れた場所にあります。

グーグルの航空画像では、その地点に人工物が確認できます。国土地理院地図では、４７３と書かれた右下に建物が書かれています。

受信アンテナについて書いておきます。ＮＨＫ２波・ＢＳＳ・ＴＳＫは４波共用オフセットパラボラ、ＮＫＴは単独の１６素子リングアンテナにて、
どちらも智頭中継局放送波受けです。

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。
