鳥取県・中継局
Ｎ様提供の画像で紹介します。

佐治テレビ中継局　　　２０２５年１０月撮影

佐治中継局は、鳥取市佐治町津無の飯盛山に設置されています。ＪＲ因美線・用瀬（もちがせ）駅の西
約６ｋｍ辺りの場所です。ここは、アナログ時代にＵＨＦ中継局があった場所です。

最初にアナログ時代の様子です。
当中継局は、ＶＨＦ局（ＮＨＫ・ＮＫＴ）とＵＨＦ局（ＢＳＳ・ＴＳＫ）では設置場所が大きく異なっていました。
ＶＨＦ局は、鳥取市佐治町総合支所の東約１ｋｍ辺りの山中（佐治川の南側）、一方、ＵＨＦ局は、そこから北東へ
約１．８ｋｍ離れた飯盛山の山頂です。

開局は、ＮＨＫが１９６８年１月、ＮＫＴが１９６８年９月、ＢＳＳが１９８０年１１月、ＴＳＫが１９８２年６月です。
ＶＨＦ局は個別の設置、ＵＨＦ局は共用です。

送信アンテナは、ＶＨＦ局が個別の５素子八木１段２面（ＮＨＫではＥが上段）、ＵＨＦ局が２社共用４Ｌ１段２面、
受信は、ＶＨＦ局は約２３０ｍ離れた地点で、個別の８素子八木２列１段にて用瀬中継局受け、
ＵＨＦ局は送信点で２社共用４ｍグリッドパラボラにて河原中継局受けです。

２００８年１２月にデジタル化されました。デジタル中継局は、アナログＵＨＦ中継局の場所に集約されました。

登山口が工事中とのことで、遠景画像で紹介します。

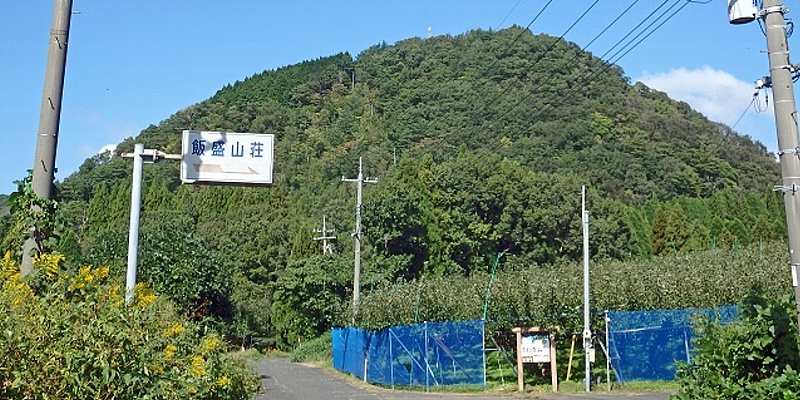

南東側から見た遠景です。

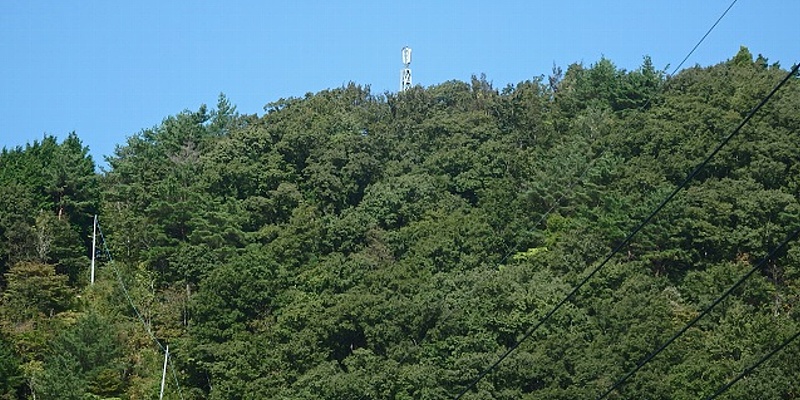

拡大しました。

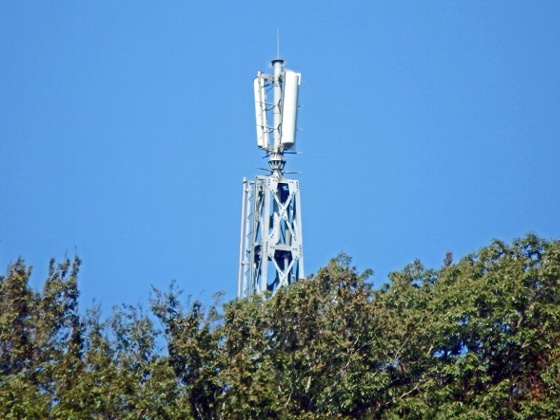

送信鉄塔の拡大です。

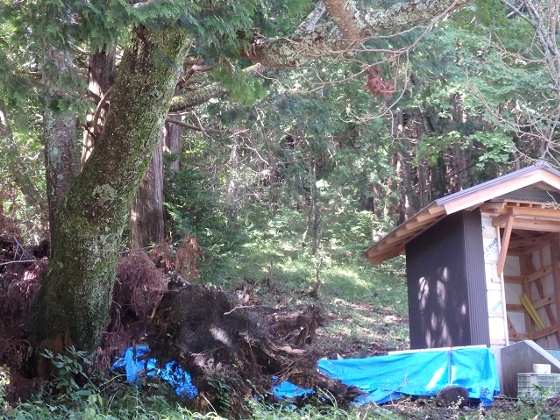

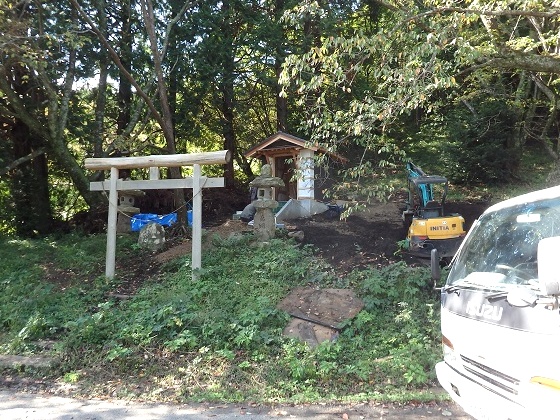

登山口の様子を角度を変えて２枚。

ネット上を検索すると、登山系ブログに飯盛山への登山がＵＰされているのを見つけました。（２０２１年４月）

その中に中継局の全景画像もあり、送信アンテナが４Ｌ１段２面、受信アンテナは送信鉄塔に設置の
同じ方向を向く上段９０ｃｍプレートパラボラ、下段４ｍグリッドパラボラと云う構成が確認できます。（新築のようです。）

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。
