鳥取県・中継局
Ｎ様提供の画像で紹介します。

用瀬テレビ中継局　　２０２５年１０月撮影

用瀬（もちがせ）デジタルテレビ中継局は、鳥取市用瀬町用瀬の山中に設置されています。
ＪＲ因美線・用瀬駅の北東約６００ｍ辺りです。国土地理院地図では、２４８の表示付近です。

ところで、アナログ時代、用瀬地域のテレビ中継局は、ＶＨＦとＵＨＦで送信所の位置が異なっており、
ＶＨＦ中継局は町の中心部から見て西側の通称・小倉山に設置され、ＵＨＦ中継局は町の中心部から見て
北東側の通称・愛宕山に設置されていました。双方は千代川を挟んで約２．１ｋｍ離れています。

デジタル放送はＵＨＦで送信していますので、テレビ中継局は、愛宕山に集約されました。
（なお、小倉山は鳥山とも呼ばれるようです。旧ＵＨＦ中継局で現在はデジタル中継局の設置場所は資料では、
坊主ヶ平になっています。これらはすべて通称らしく、国土地理院の地図には、どちらにも名前が付いていません。）

最初はアナログ時代に当地に設置されていたＵＨＦ中継局の様子です。（ＶＨＦ中継局については、
用瀬ＦＭ中継局のページで説明します。）

開局は、ＢＳＳが１９７５年１１月、ＴＳＫが１９８０年４月です。２社共用の中継局です。
送信アンテナは、共用４Ｌ１段２面、受信は送信点で共用１．８ｍグリッドパラボラにて鳥取中継局（毛無山）です。

２００７年８月末にデジタル化されました。デジタル中継局は、アナログ中継局の隣接地にＮＨＫとＮＫＴを含め
全社共用で新築されました。

それでは、Ｎ様提供の画像で紹介します。

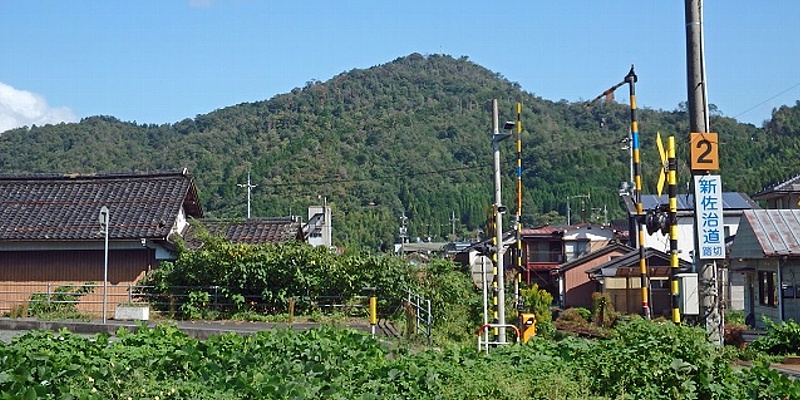

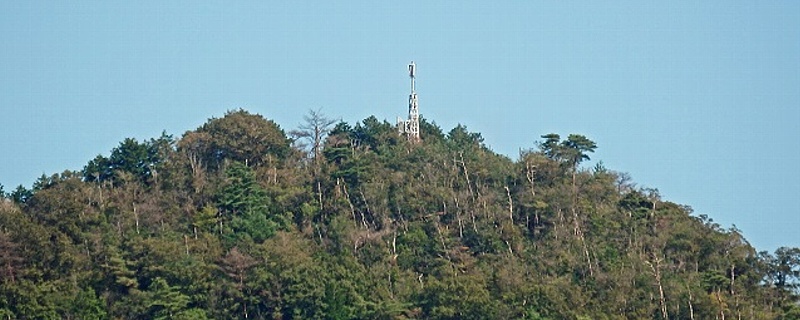

山の全景です。

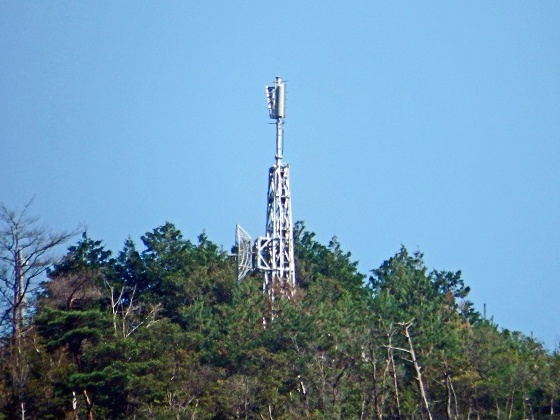

中継局付近を拡大しました。

鉄塔です。

ここからは、直接訪問の画像です。

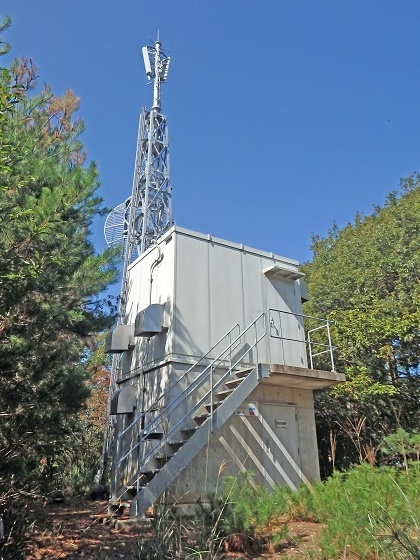

全景です。

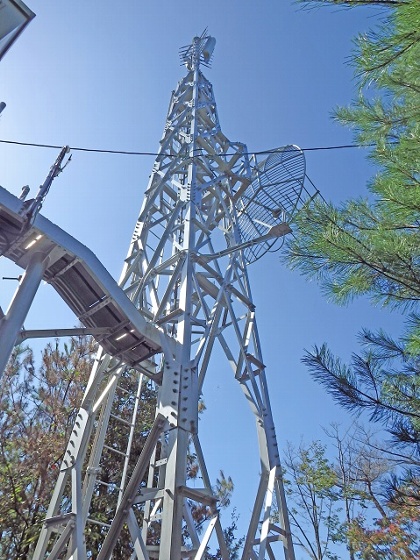

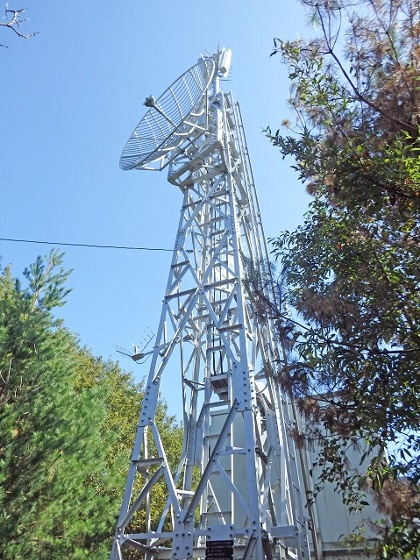

鉄塔の様子を角度を変えて２枚。

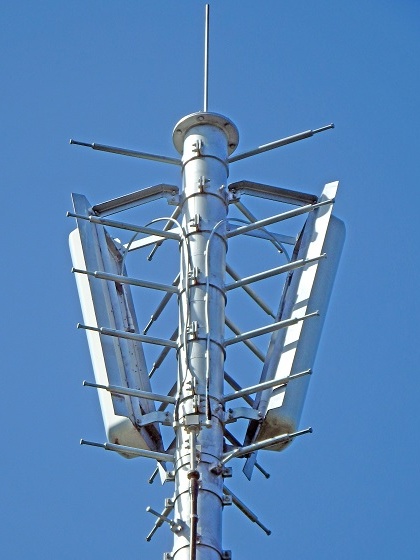

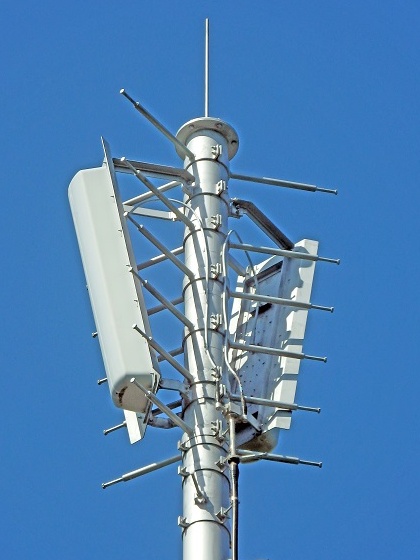

送信アンテナは、全社共用４Ｌ１段２面です。　角度を変えて２枚。

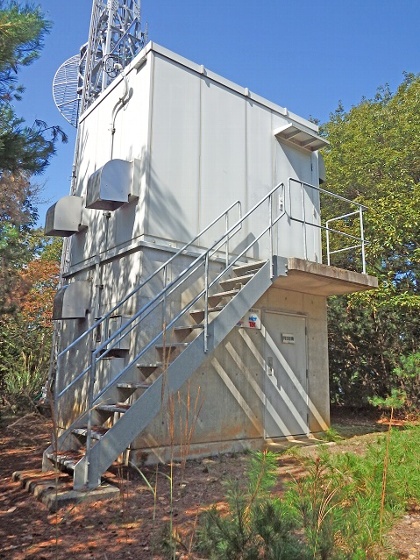

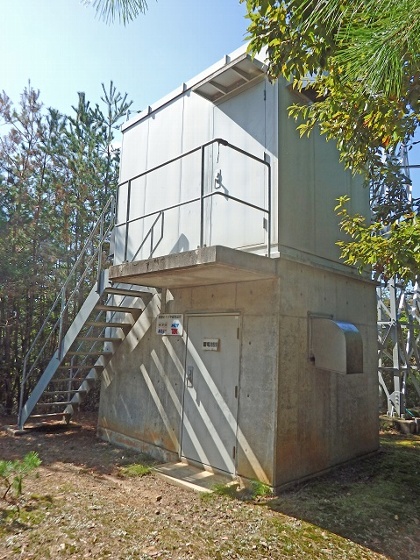

局舎を角度を変えて２枚。

表札です。

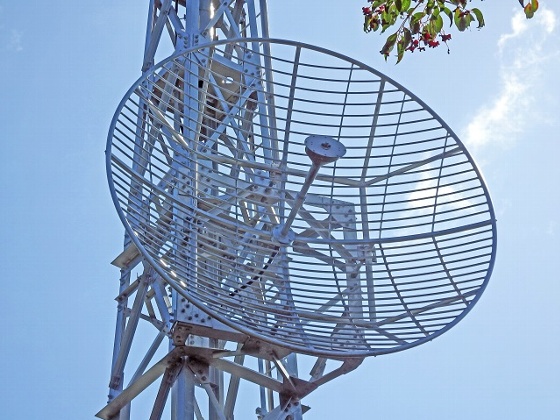

受信パラボラです。

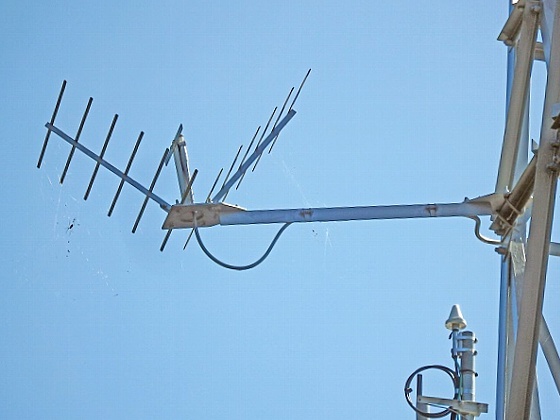

モニターアンテナです。

受信は、全社共用３ｍグリッドパラボラにて毛無山放送波受けです。

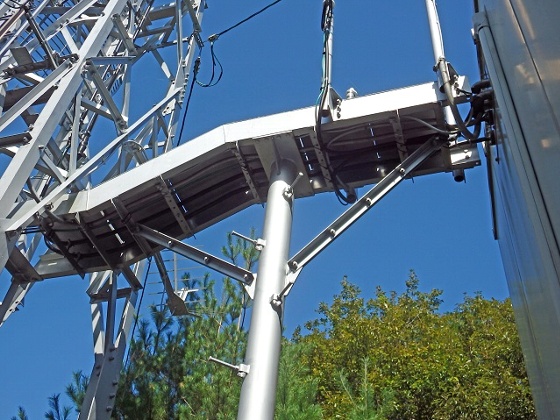

ラックです。

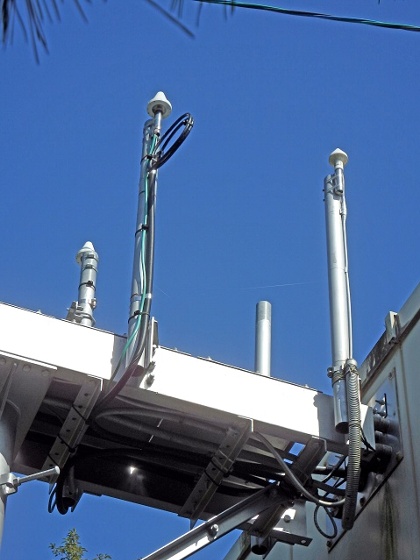

ＧＰＳです。

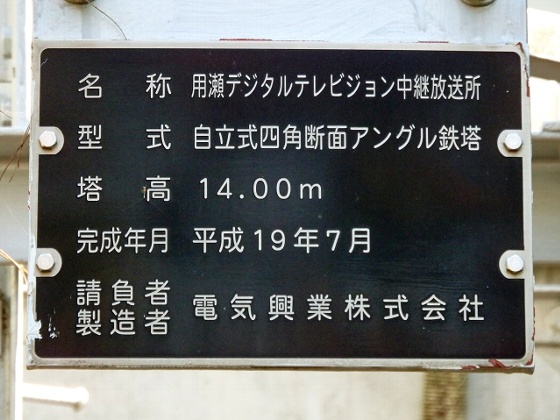

銘板です。

こちらは、頂上（中継局）直下の案内杭です。

地元では愛宕山と呼ばれているようです。矢印の方向に進みます。補助ロープを掴んで登るそうです。

なお、ふもとには愛宕山公園と云う名前の公園があります。

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。
