送 信 塔　見て歩き
鳥取県 ・ 中継局
Ｕ様提供の画像で紹介します。

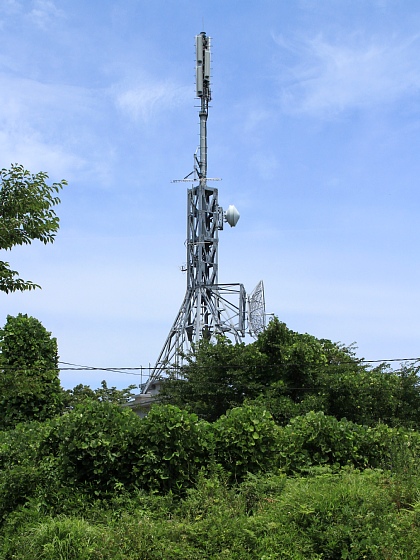

倉吉テレビ中継局　　　　 ２０１７年７月撮影

倉吉中継局は、倉吉市と湯梨浜町の境にある栗尾山に設置されています。

最初にアナログ中継局の説明です。
当中継局からは、ＢＳＳとＴＳＫの２社のみの送信です。（２社共用の中継局です。）開局は１９７２年９月です。

送信アンテナは、４Ｌ２段３面＋４Ｌ１段１面の構成です。
受信は、ＢＳＳは３ｍプレートパラボラにて枕木山固定局受け、予備で８素子八木２列にて枕木山基幹局受け、
ＴＳＫは２．４ｍプレートパラボラにて澄水山固定局受け、予備に４．２ｍグリッドパラボラにて澄水山基幹局受けです。
両社とも、受信に苦労している印象を受けます。

また、出力は５００Ｗと強力です。（これは準基幹局ですね。）

鳥取ＶＨＦ社（ＮＨＫとＮＫＴ）が開局していないのは、鉢伏山の基幹局が受信できる地域だからと思われます。
（ＵＨＦで毛無山から送信しているＢＳＳとＴＳＫは、鉢伏山が陰になり電波が届かないための設置と思われます。）

一方、デジタル中継局は、アナログ隣接地に全社共用で設置されました。２００７年９月の開局です。

それでは、Ｕ様提供の画像で紹介します。なお、訪問時点ではアナログ中継局は撤去済みのようです。

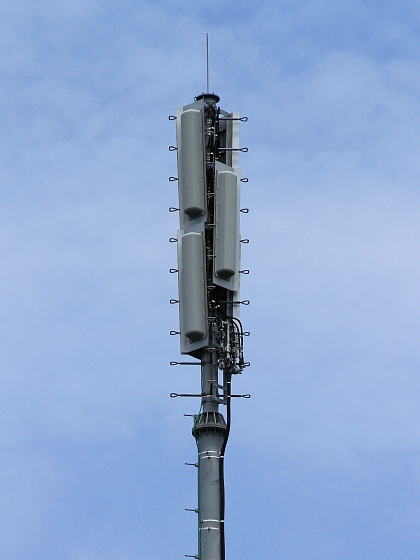

送信アンテナは、全社共用４Ｌ２段３面＋４Ｌ１段１面の構成です。

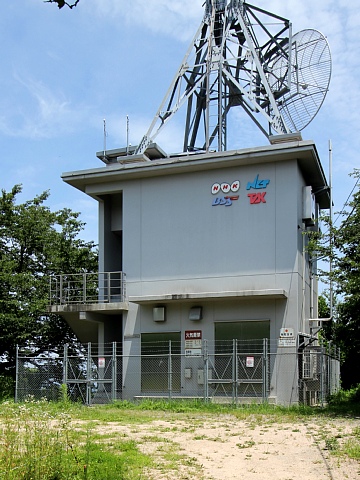

局舎です。

表札です。

壁面のロゴです。

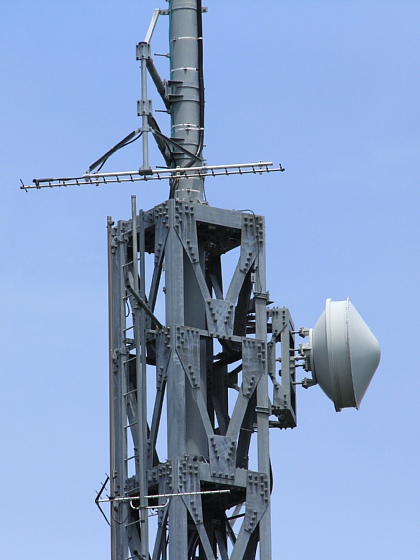

八木アンテナとプレートパラボラです。

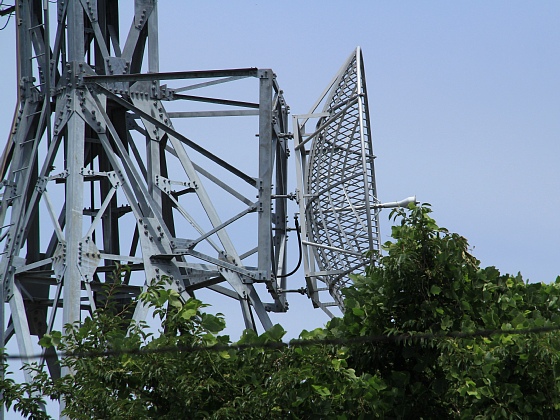

グリッドパラボラです。

番組伝送は、ＮＨＫは鉢伏山固定局を１．２ｍプレートパラボラにてＴＴＬ受け、民放各社は鉢伏山中継局を４ｍグリッドパラボラにて
放送波受け。　予備に２０素子八木もあります。（左画像の下方のＵＨＦアンテナは、別物と思われます。）

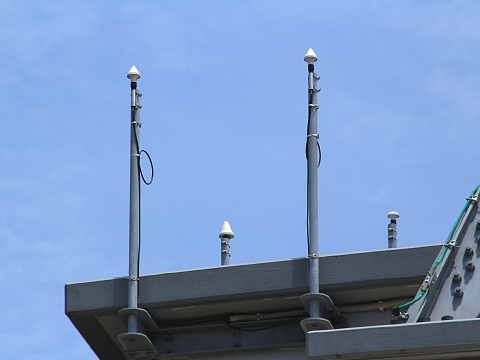

ＧＰＳです。

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。

当中継局は準基幹局に格上げらしく、基幹局と同出力になっています。
