送 信 塔　見て歩き
鳥取県 ・ 中継局
Ｎ様提供の画像で紹介します。

河原テレビ中継局　　　　 ２０２５年１０月撮影

河原中継局は、鳥取市河原町片山の霊石山（れいせきざん、標高・３３４ｍ）に設置されています。
ＪＲ因美線・河原駅の北 約２ｋｍ辺りの場所です。山頂まで車道が通じており簡単に行くことができるとのことです。
山頂からは鳥取市の中心部や日本海まで見通せます。

当中継局は、通信会社の鉄塔など林立する道路終点の駐車場から西へ少し離れた場所にあります。
ハンググライダー・パラグライダー基地（原っぱ）の隅にポツンと建っています。

最初にアナログ時代の様子です。
開局は、ＮＨＫが１９６４年８月、ＮＫＴが１９６４年９月、ＢＳＳが１９７３年４月、ＴＳＫが１９７３年８月です。
ＮＨＫとＮＫＴがそれぞれ単独設置、ＢＳＳとＴＳＫが共用の３グループに分かれています。

送信アンテナは、ＶＨＦのＮＨＫ２波とＮＫＴが個別の３素子八木１段４面（ＮＨＫでは、Ｅが上段）すべて垂直偏波です。
ＵＨＦのＢＳＳとＴＳＫは２社共用４Ｌ１段２面です。
受信はＮＨＫは送信点で２波共用１．８ｍグリッドパラボラにて鳥取東中継局受け、ＮＫＴは送信点で大型９０ＣＲにて
鳥取基幹局（鉢伏山）受け、ＢＳＳとＴＳＫは送信点で２社共用１．８ｍグリッドパラボラ鳥取中継局（毛無山）受けです。
（なお、ＮＨＫ親局の鳥取東中継局は、Ｅスポ混信対策局で１９８８年３月の開局ですので、それ以前は鳥取親局を
受けていたものと思われます。）

２００７年１０月にデジタル化されました。デジタル中継局はアナログＵＨＦ中継局隣接地に全社共用で新築されました。

それでは、Ｎ様提供の画像で紹介します。

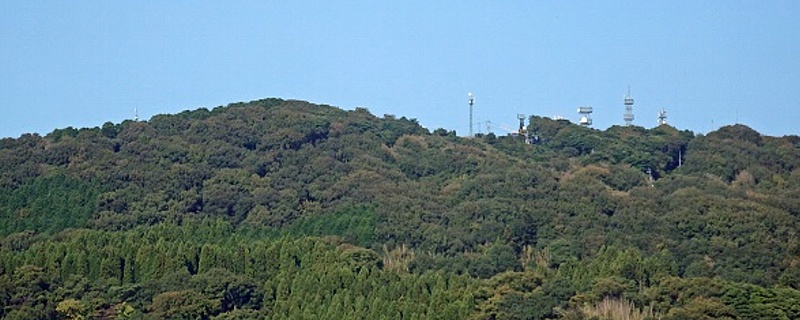

山頂部を拡大しました。　鉄塔が沢山見えますが、当中継局はポツンと離れて左隅に写っています。

拡大しました。

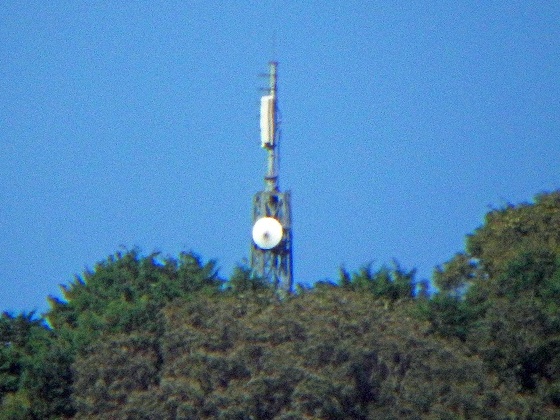

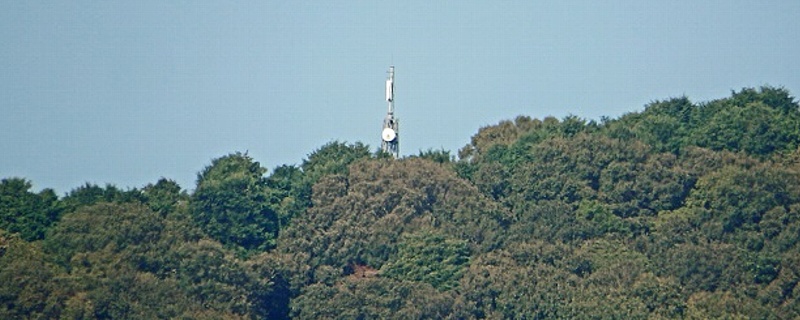

鉄塔の遠景です。


ここからは、直接訪問の画像です。

遠景です。　広場の隅に設置されています。

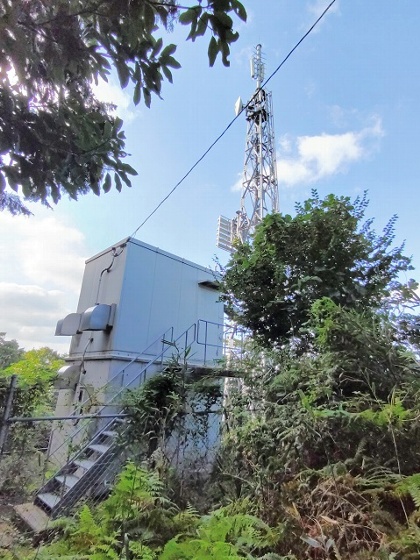

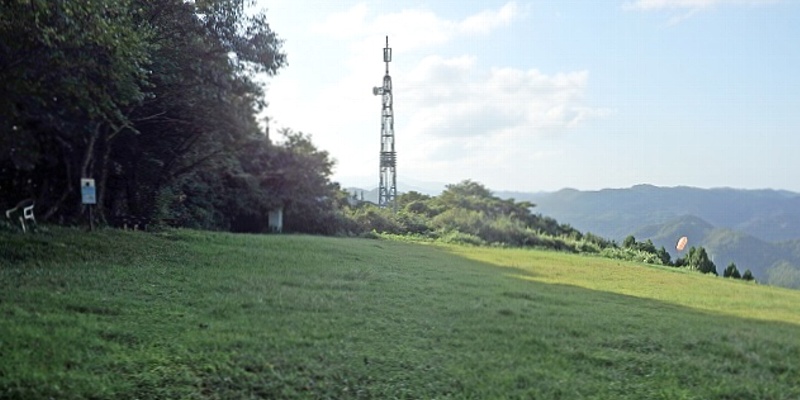

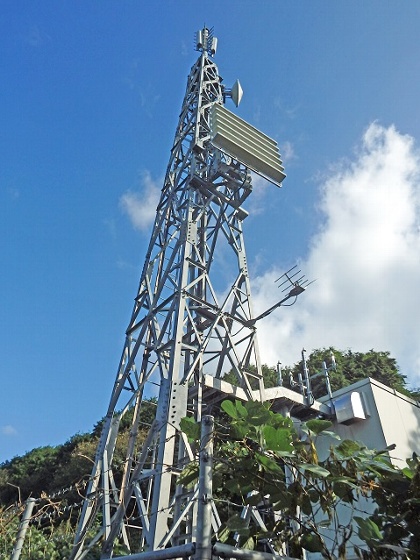

全景です。

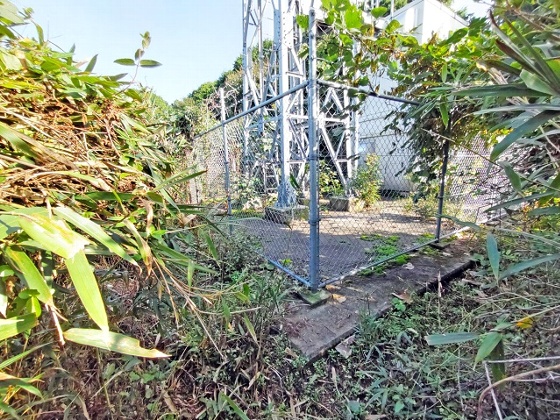

敷地の様子です。

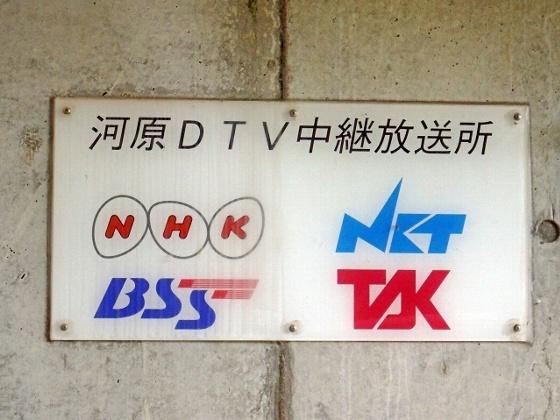

表札です。

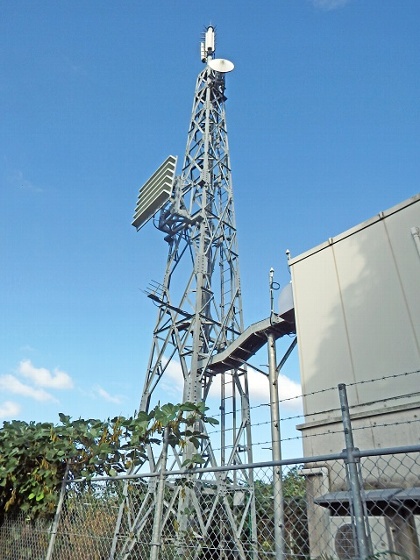

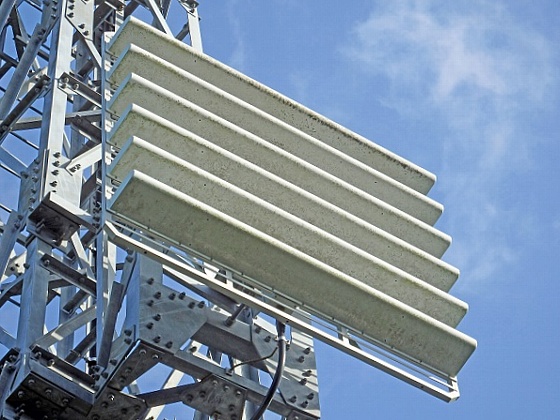

受信アンテナです。

南西に向くパラボラもあります。

受信は、左画像のサイドローブアンテナ（全社共用）で毛無山放送波受けです。また、当中継局には、ＮＨＫのみ固定局を設置しています。

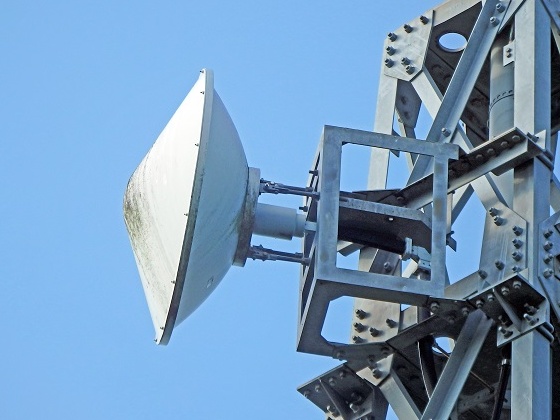

右画像の９０ｃｍプレートパラボラは、２波共用の佐治中継局ＴＴＬ送りです。

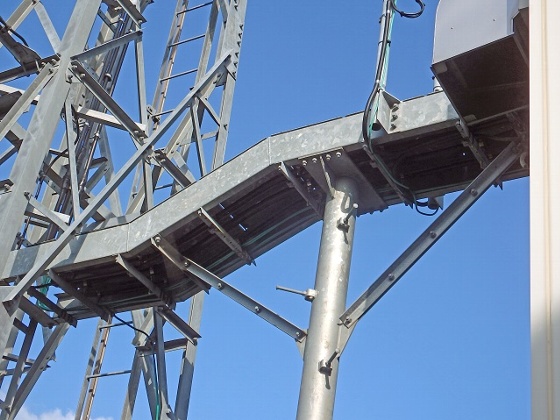

ラックです。

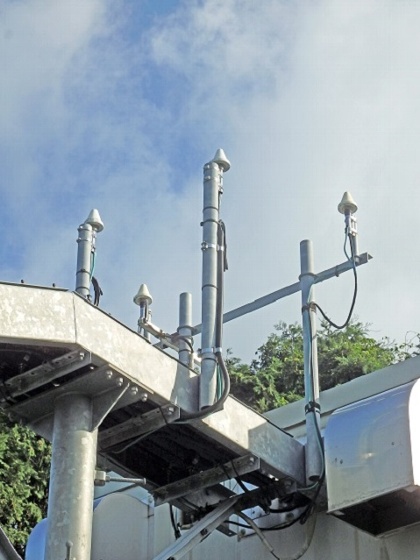

ＧＰＳです。

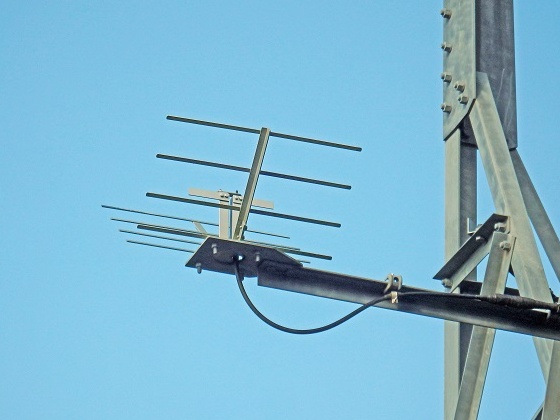

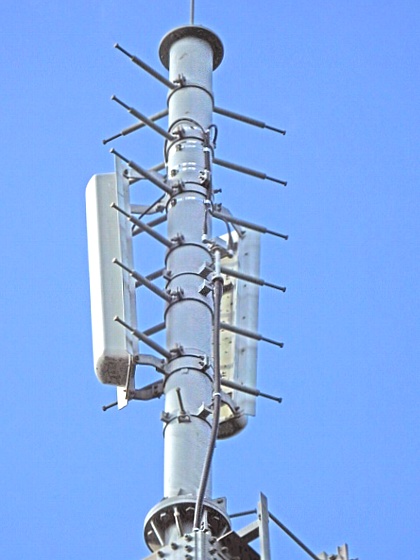

モニターアンテナです。

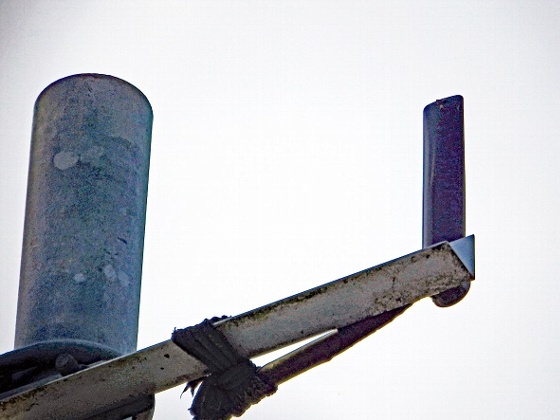

監視機器のアンテナと思われます。

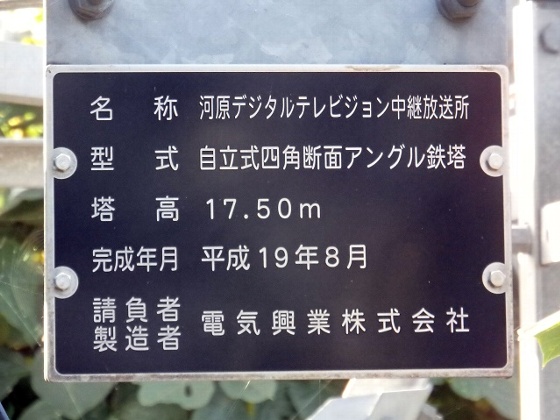

鉄塔の銘板です。


原っぱ（ハンググライダー・パラグライダー基地）から見た北方向の風景です。

鳥取市中心部と思われる方向を拡大しました。

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。
