ＦＭ東広島　黒瀬中継局　　２０２５年１月撮影

当ページでは、黒瀬中継局を紹介します。当中継局は、東広島市黒瀬町の虚空蔵山に設置されています。
付近には虚空蔵山と云う名前の山が、他にもあるようです。２０１２年２月に開局しています。

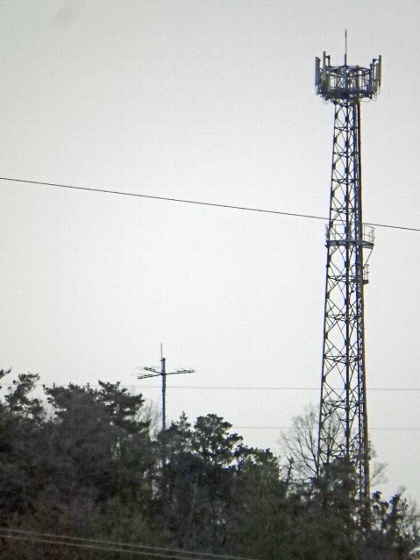

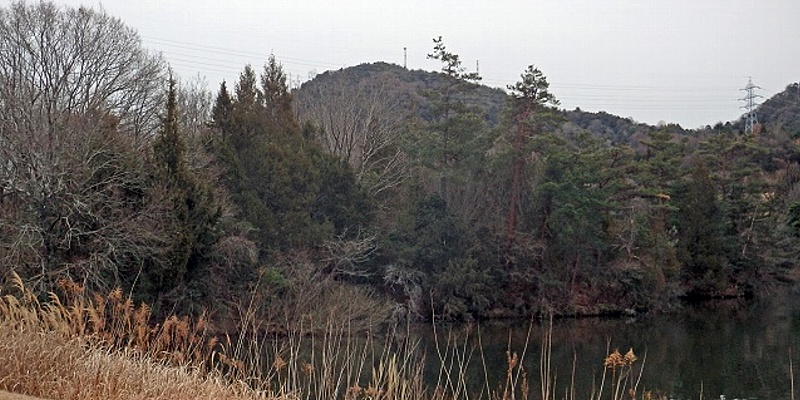

遠景です。

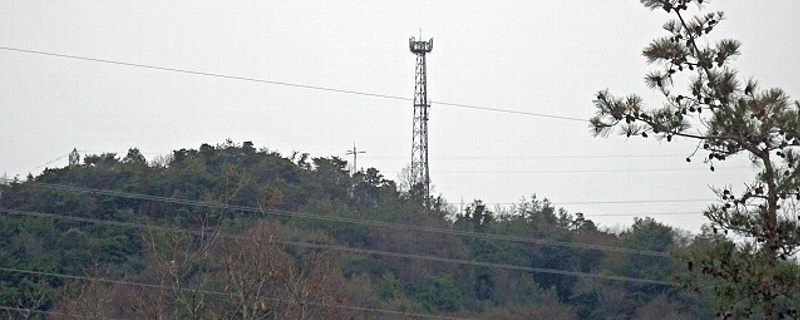

拡大しました。

さらに鉄塔部の拡大です。

ここからは、直接訪問の画像です。　

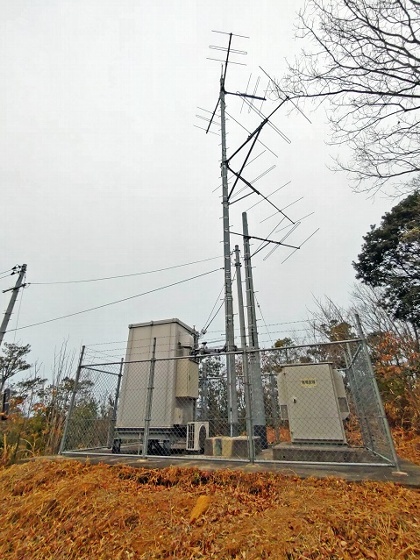

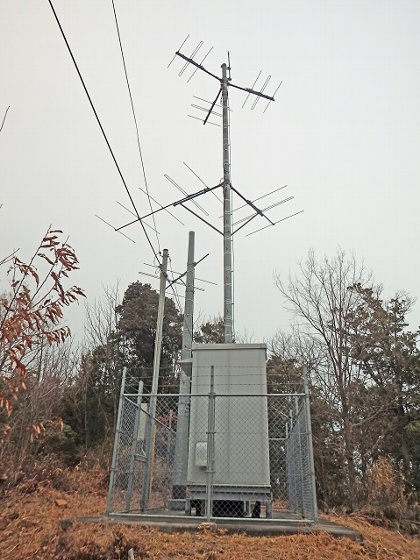

全景を角度を変えて２枚。

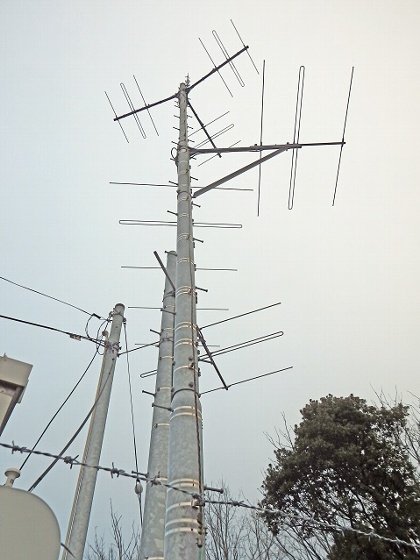

鉄塔を角度を変えて２枚。　ん、八木アンテナがいっぱい付いています。

先端の３素子八木３面が、当中継局の送信アンテナと思われます。

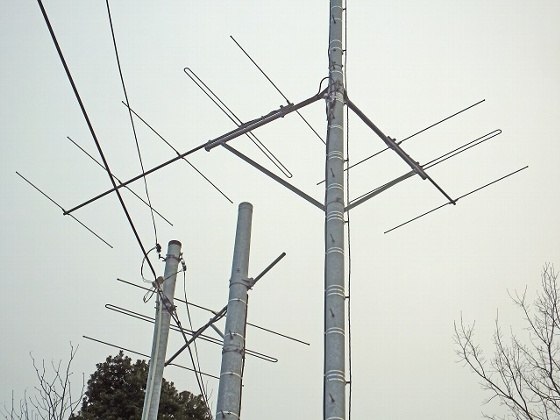

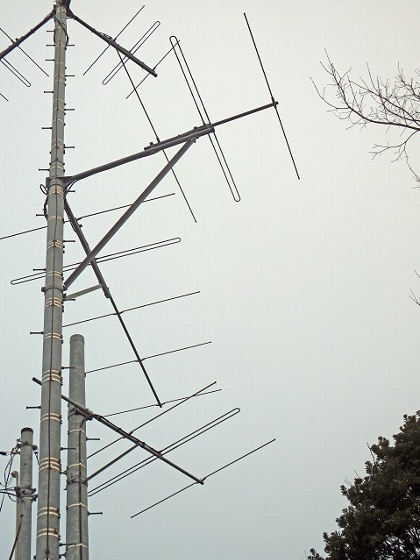

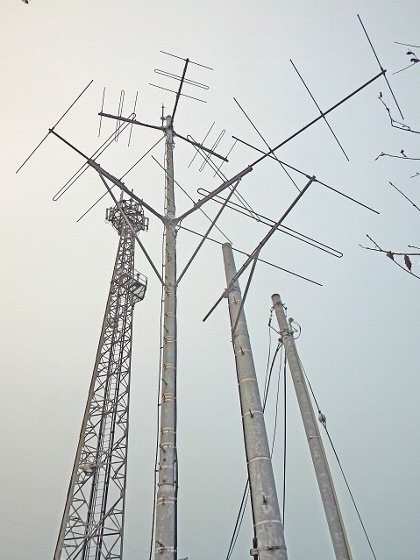

下段の八木アンテナを角度を変えて２枚。

下段の八木アンテナは、ＦＭ帯のものに比べ低い周波数用に見えます。６０ＭＨｚ帯？

総務省の免許情報を確認すると、当ＣＦＭでは固定局を持っています。　予備系の番組伝送用アンテナと思われます。

総務省の免許情報では１００ＭＨｚとなっていますが、これより低い周波数を含めての表示のようです。
（６０ＭＨｚ帯でも１００ＭＨｚと記載のようです。四捨五入または切り上げ？）

どれか１基で本社からの電波を受信して、他の２基で送信（番組伝送）と推測します。
以前、Ｈ様から頂いた情報では、うち１基は、本局（龍王山）へ向いていると思われます。
また、他にＶＨＦ帯八木アンテナがあるのは安芸津、志和、豊栄の各中継局です。（数が合いません？。他にも送信点が
有りそうです。）

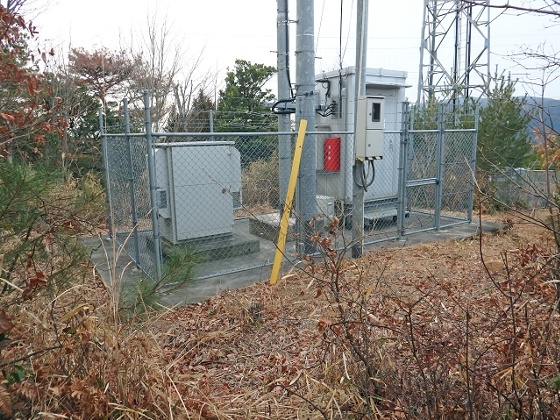

敷地の様子です。

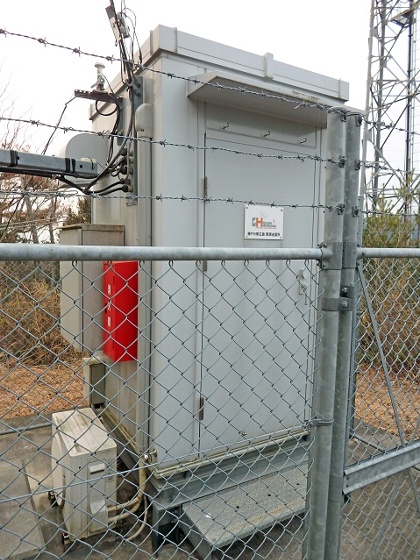

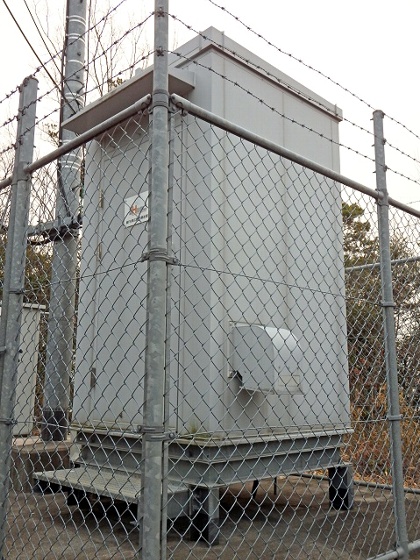

局舎を角度を変えて２枚。

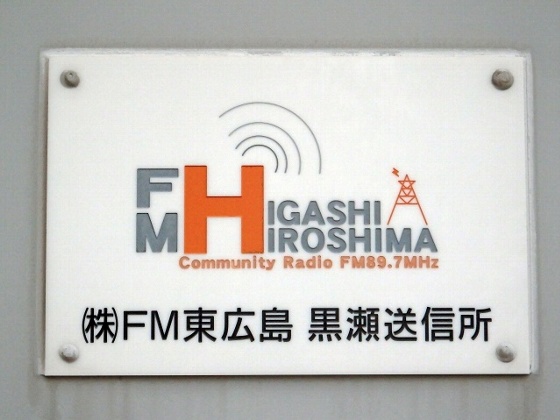

表札です。

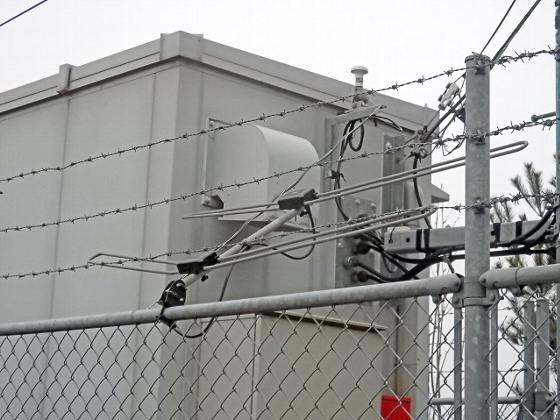

モニターアンテナとＧＰＳです。

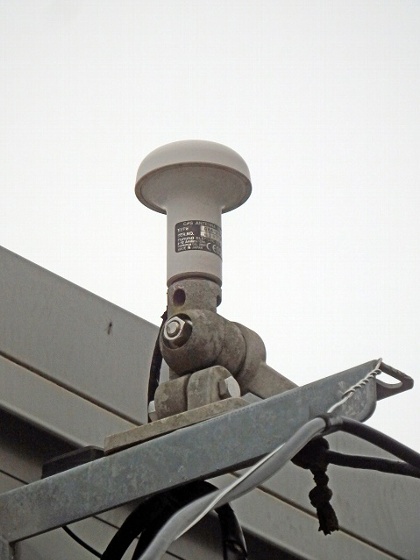

ＧＰＳを拡大しました。

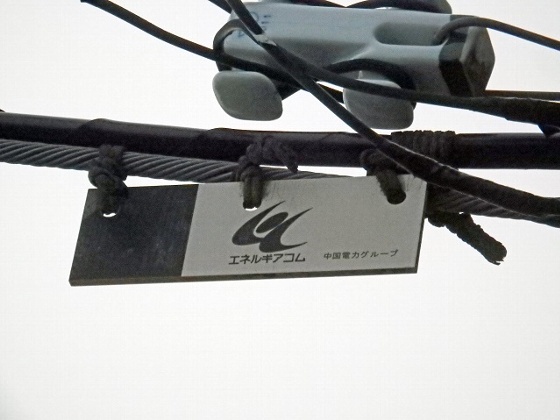

ケーブル札です。

放送局データ

ＦＭ東広島黒瀬中継局　　８９．７ＭＨｚ　　５Ｗ
