送 信 塔　見て歩き
兵庫県 ・ ギャップフィラーシステム
Ｎ様提供の画像で紹介します。

上芥田町テレビ共同受信組合　　２０２６年２月撮影

加西市上芥田町（かみげたちょう）のテレビギャップフィラーシステムの紹介です。（加西市は、兵庫県南部に位置しており、
南西側が姫路市に接しています。市の中央部を中国自動車道が貫いています。）

上芥田町は、加西市の北部にある町です。当ＧＦの送信点は２か所設置されています。

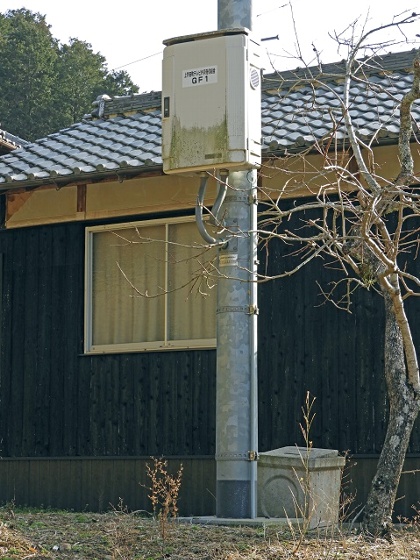

ＧＦ１ 送信点

ＧＦ１は、南北に長い上芥田町の中央部付近、県道３６９号と市道（？）がＹ字に分岐する辺りに設置されています。
（「八千代まで８ｋｍの標識」付近です。）

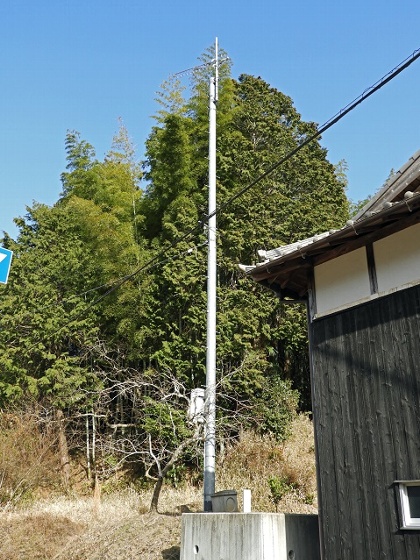

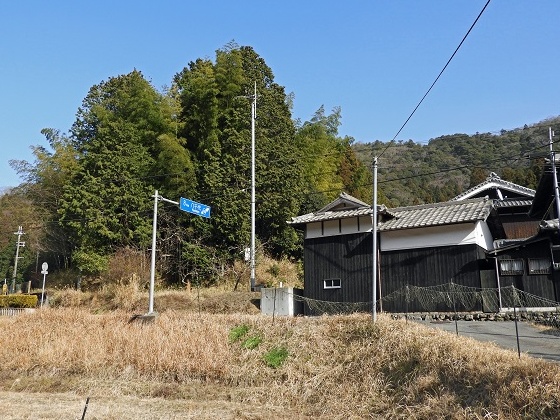

その標識付近を見た遠景です。（西側から見ています。）

送信アンテナは、１２素子と３素子のリングアンテナです。 北側へ強く飛ばしています。 角度を変えて２枚。

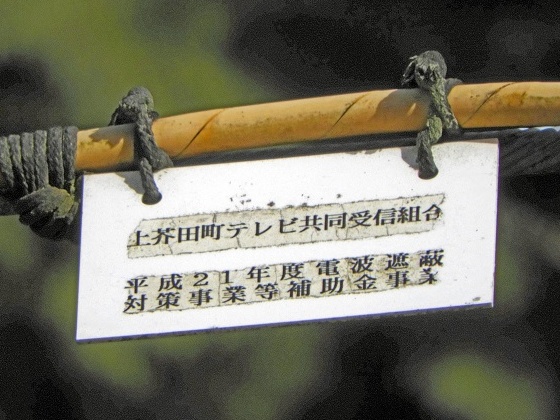

表札です。

ＧＦ２ 送信点

ＧＦ２は、上芥田町の南端付近、県道３６９号の西側約１８０ｍの細い道路沿いに設置されています。ＧＦ１とは南に約１．４ｋｍ離れています。

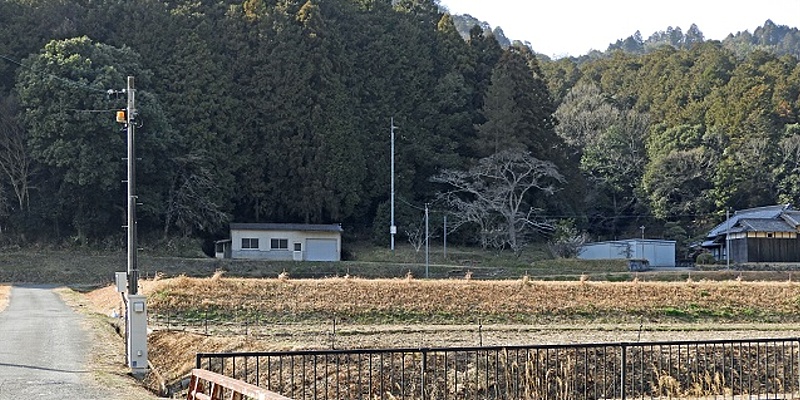

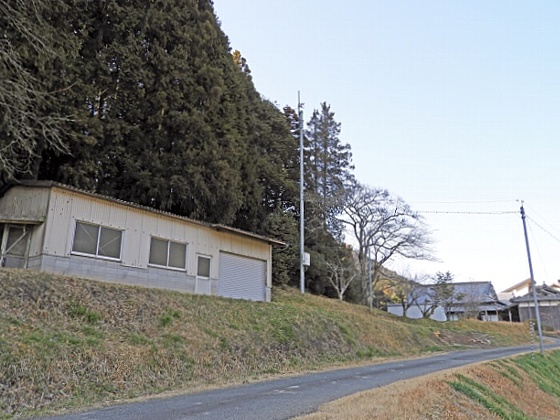

県道側から見た遠景です。

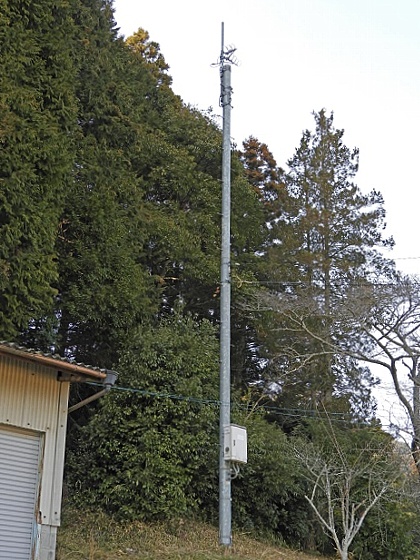

付近からの画像です。　角度を変えて２枚。 倉庫のような建物に隣接しています。

表札です。ほとんど読めません。

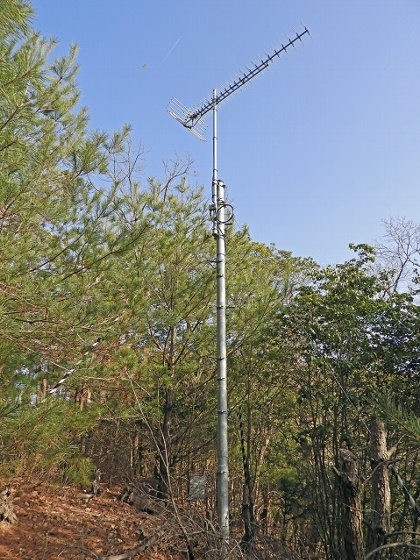

受信アンテナ

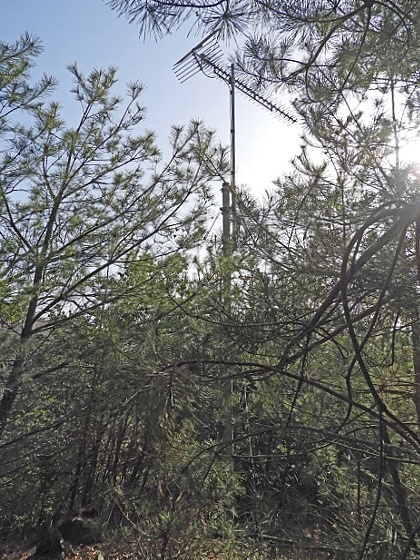

受信アンテナは、ＧＦ１の北東、約４３０ｍの山中に設置されています。県道３６９号が、くねくね蛇行している辺りです。
（推測ですが、峠のような場所と思われます。）

どの局を受けているのか、定かではありませんが、普通であればＮＨＫとサンテレビは摩耶山、大阪広域民放は生駒山と思われます。

ところで、Ａ−ＰＡＢの「エリアのめやす」を使っていて気付いたのですが、生駒山は、エリア表示がＮＨＫ・民放とも１局ずつ選べてびっくりです。
（どれほどの意味があるかは知りませんが周辺部が局によってかなり違います。←多くの基幹局をクリックしてみましたが、
局別になっているのは、他には無さそうでした。）

ケーブル埋設の看板です。

受信機器 設置場所

ところで、事情がよく分かりませんが（メンテナンスの関係？）、当ＧＦでは受信アンテナと受信機器は約７０ｍ離れて設置されています。

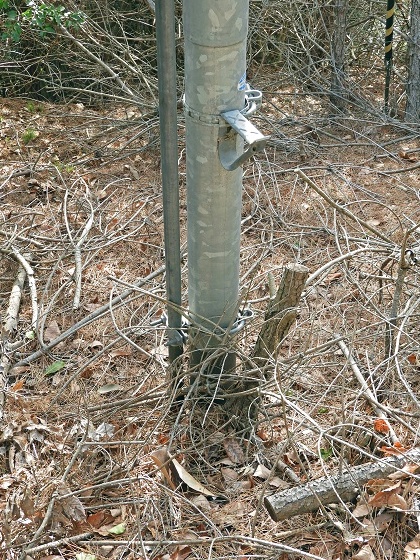

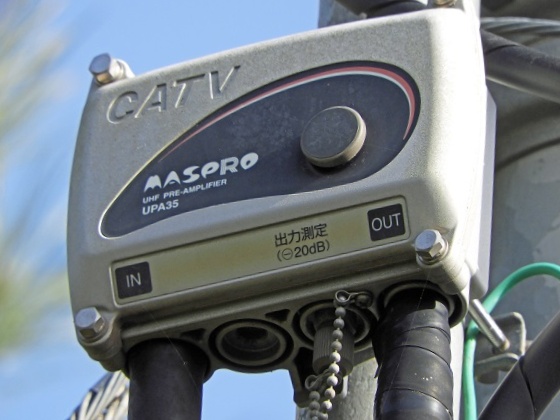

アンテナ直下にある機器は、ブースターのみです。

受信機器があるのは、県道３６９号の切通しを登った部分、ちょうど多可町との境界付近です。

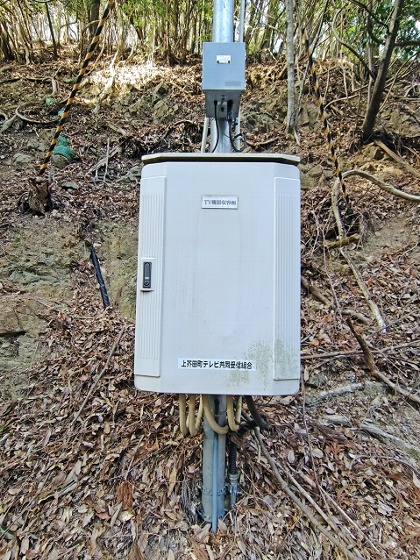

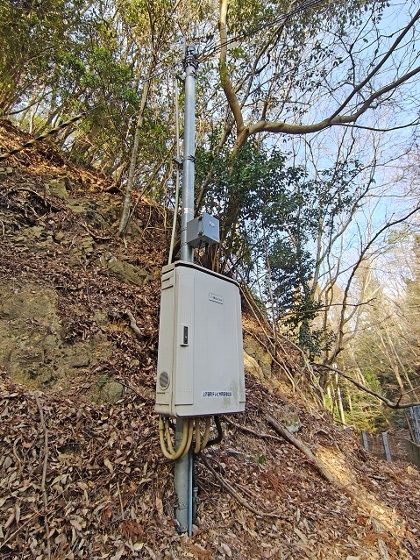

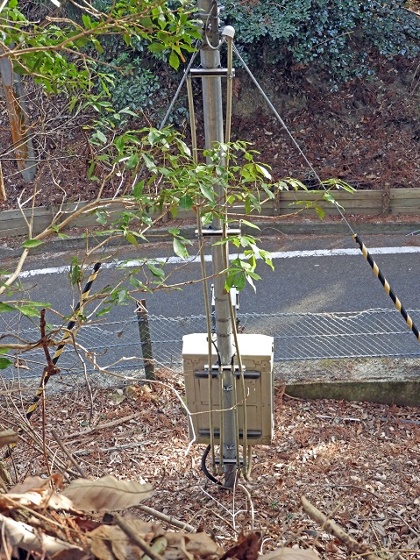

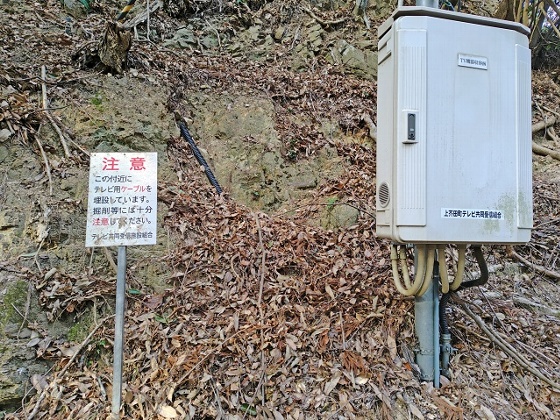

機器と表示です。 受信アンテナへケーブルが埋設されているのが見えます。

大小２つの機器があります。

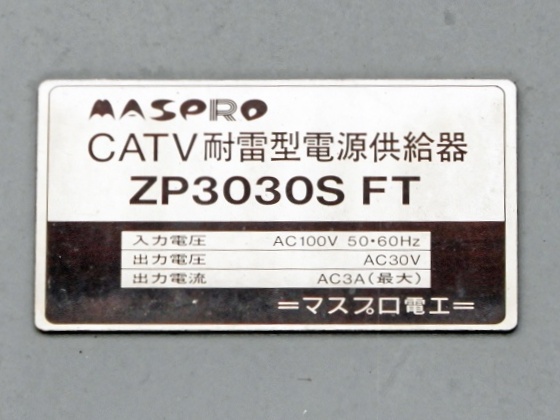

小さい機器の銘板です。

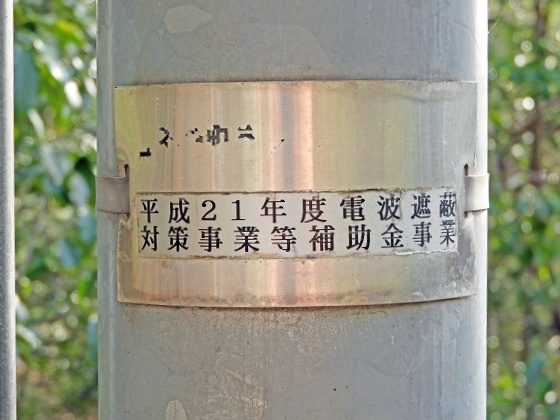

柱の表示です。

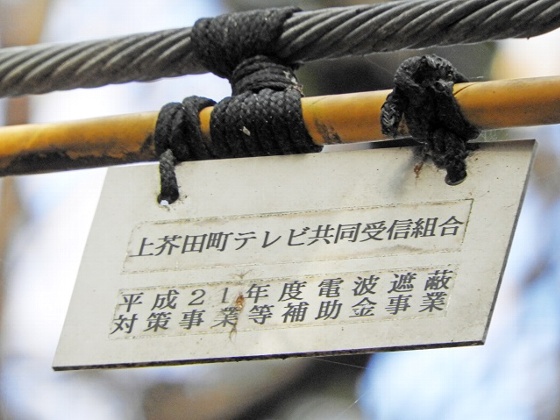

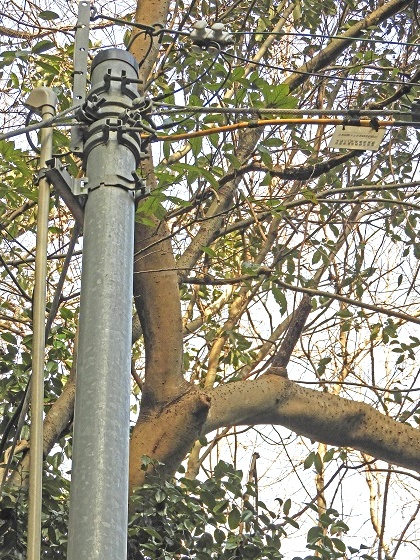

送信点に繋がるケーブルと札です。

埋設ケーブルの注意表示です。

中継局データ
