送 信 塔　見て歩き
兵庫県 ・ ギャップフィラーシステム
Ｎ様提供の画像で紹介します。

板坂テレビ共聴組合　　２０２６年１月撮影

兵庫県神崎郡福崎町にあるギャップフィラー中継局の紹介です。

福崎町は、姫路市の北側にある町です。当ＧＦは町の中心部から北西側の高岡地区に設置されています。
板坂は字の名前と思われます。　　（福崎町は、「ふくさき」で濁りません。）


送信点は、２か所設置されています。

最初は、南側（町の中心部に近い方）の送信点の紹介です。第１送信点とします。

第１送信点は、町立高岡小学校の西側、県道から１本西側へ入った通り沿いの空き地（？）に設置されています。

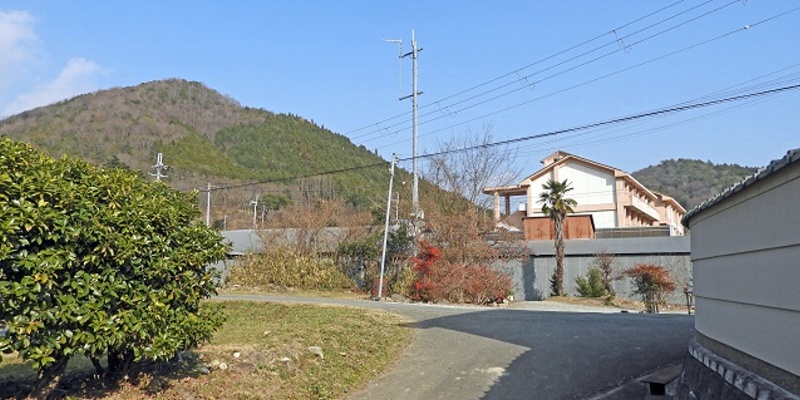

遠景です。Ｔ字路付近に設置されています。　　奥に見えている建物は、小学校の校舎と思われます。

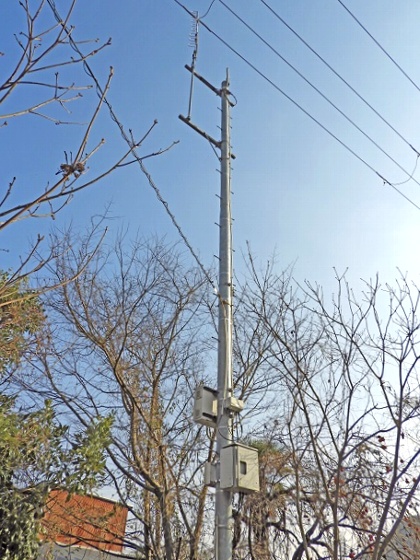

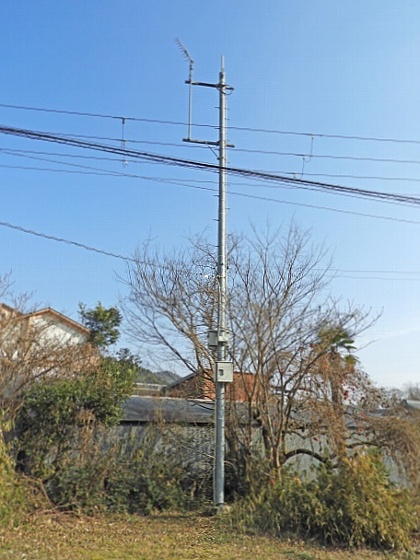

全景です。

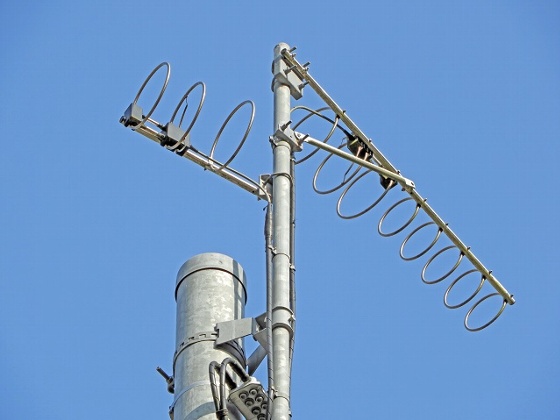

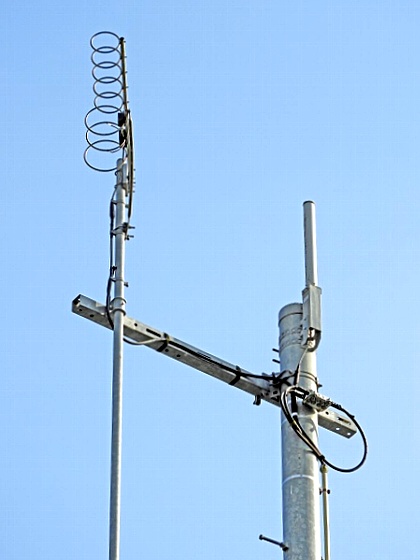

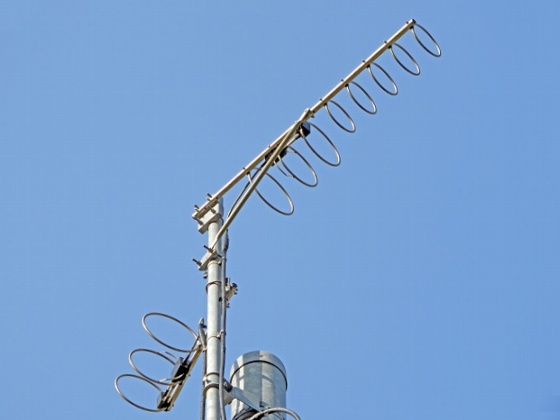

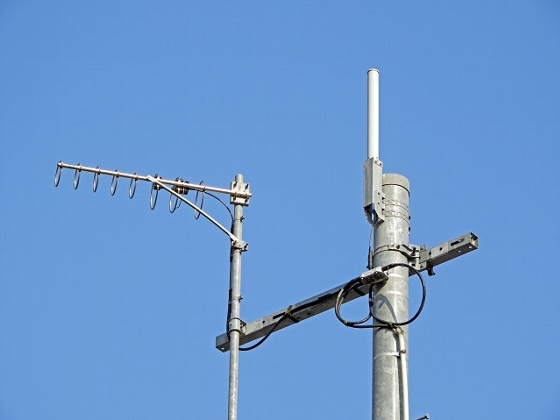

送信アンテナを角度を変えて２枚。 無指向性アンテナと８素子リングアンテナの２基構成です。 北西方向にエリアが長いようです。

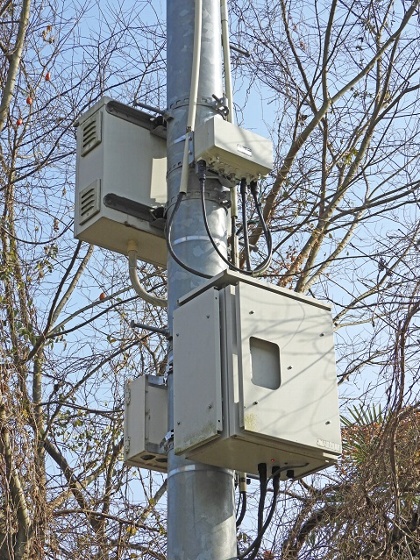

機器と送信機の拡大です。

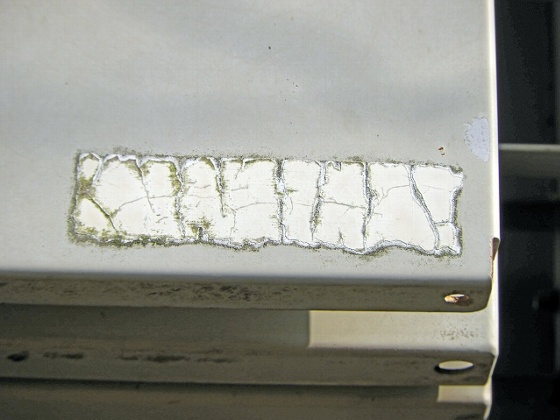

機器にシール跡があります。多分、補助金の表示かと・・・。

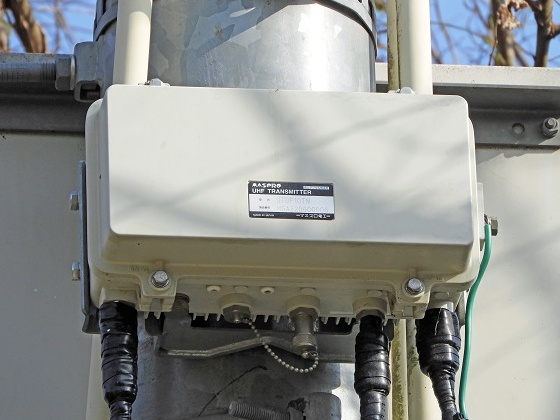

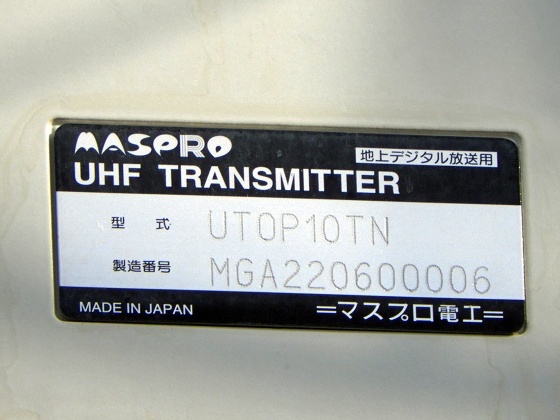

送信機の銘板です。

ケーブルです。　受信点につながっています。

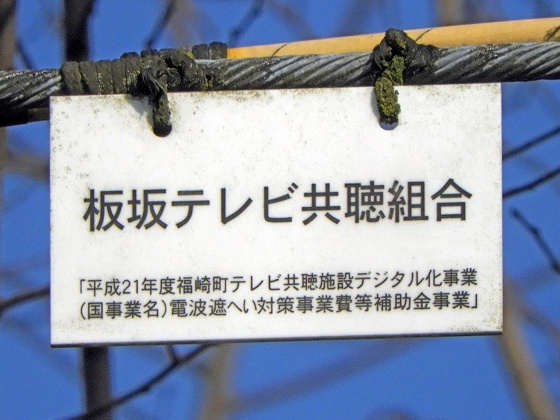

ケーブル札です。 平成２１年と云うことは２００９年ですので、デジタル化のかなり早い時期からあるＧＦですね。

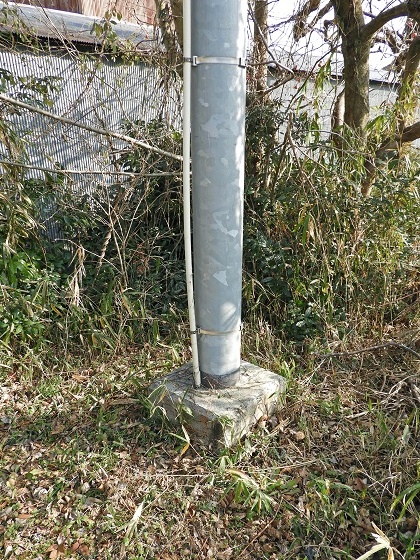

鉄塔基部です。


続いて、北側の送信点の紹介です。第２送信点とします。

第２送信点は、第１送信点の西北西 約１．１ｋｍ辺りの道路脇に設置されています。県道４０７号の終点近くで
１本北側の集落内の通り沿いです。もう少し西には、ため池があります。

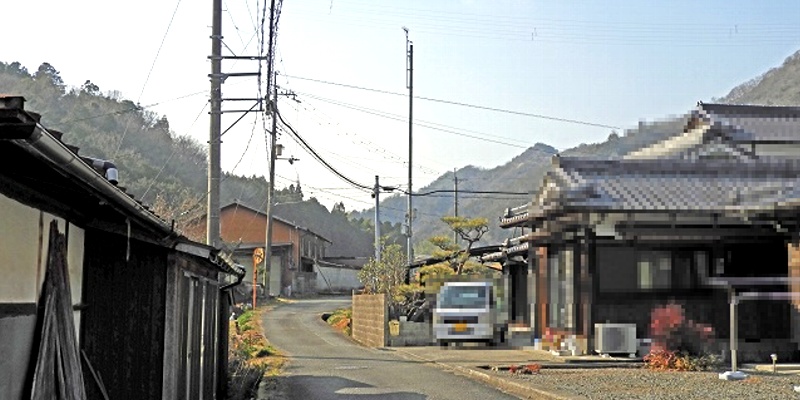

遠景です。　一部画像を加工しています。

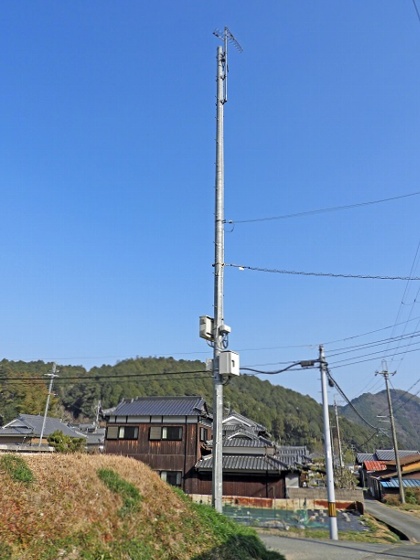

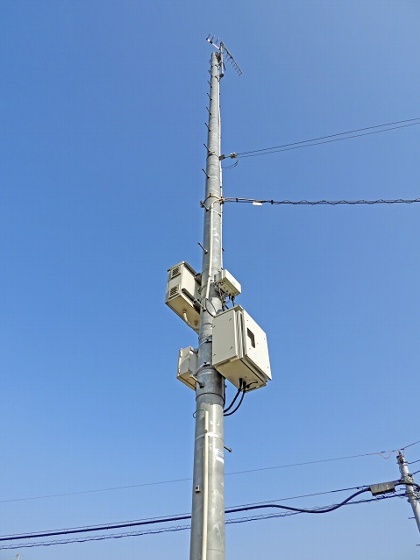

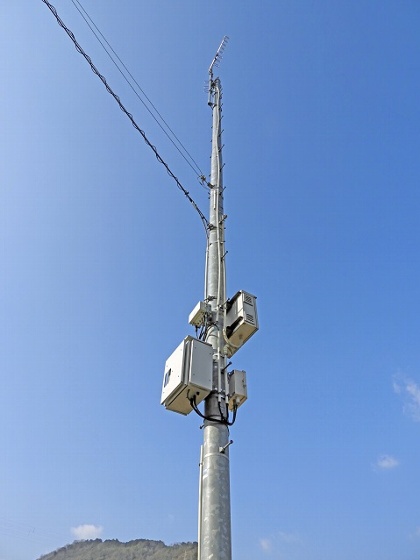

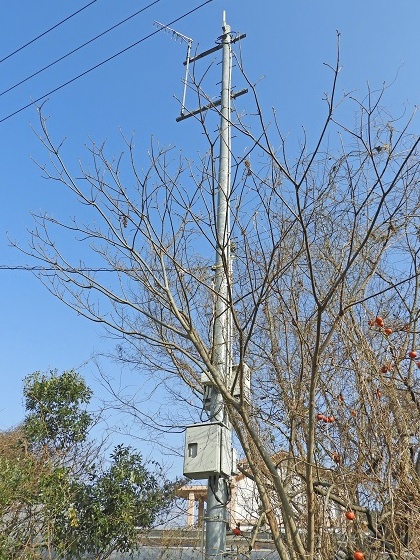

全景です。

機器と送信機の拡大です。

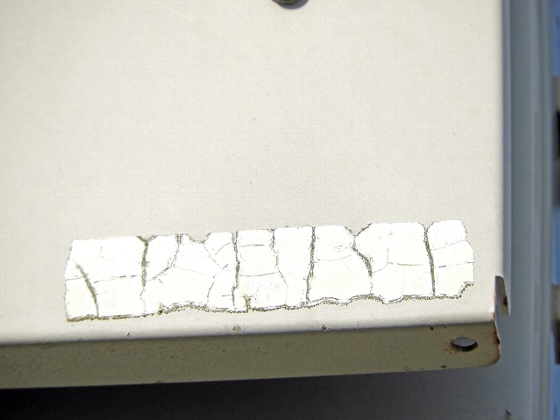

機器のシール跡です。

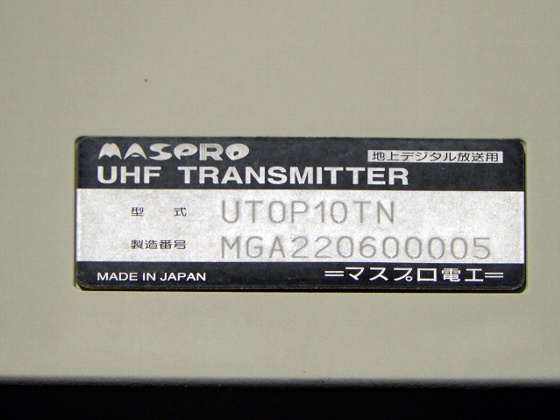

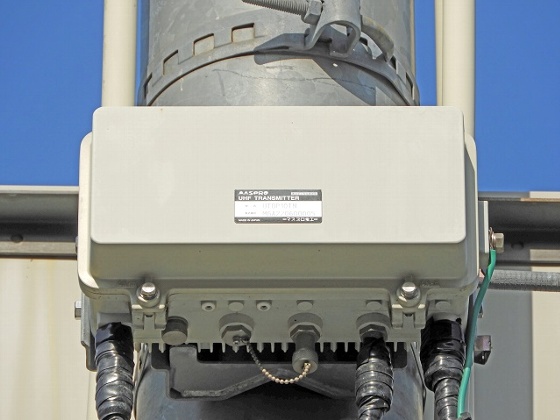

送信機の銘板です。

ケーブルです。　受信点につながっています。

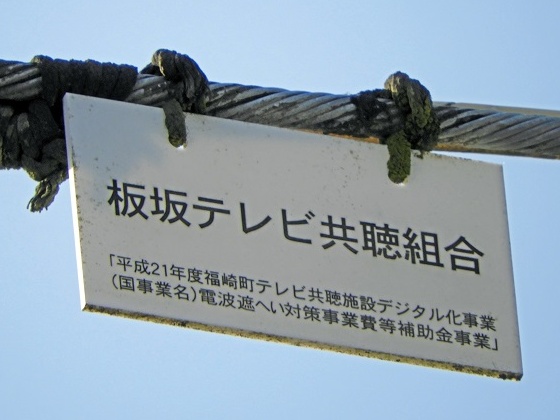

ケーブル札です。

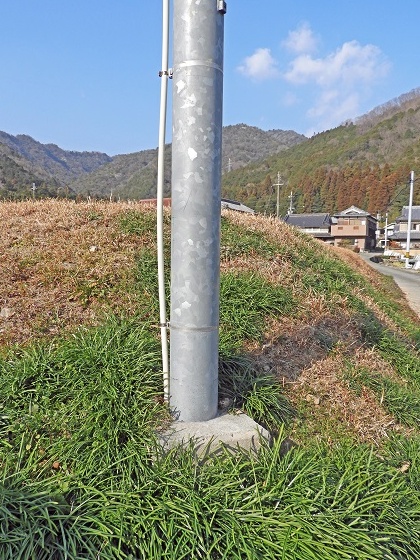

鉄塔基部です。


受信点

受信点は、ＪＲ福崎駅の西北西 約２ｋｍ、福崎東洋ゴルフ倶楽部の北側の道路沿いに設置されています。
すぐ西側（下記画像では奥の方向）には、ため池や太陽光発電所もあります。

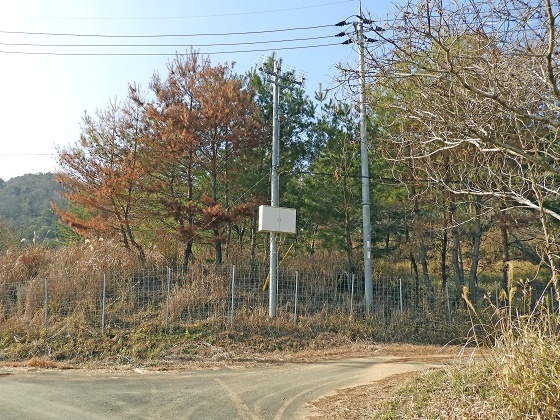

遠景です。　受信鉄塔は、画像中央部四角の機器の鉄塔です。

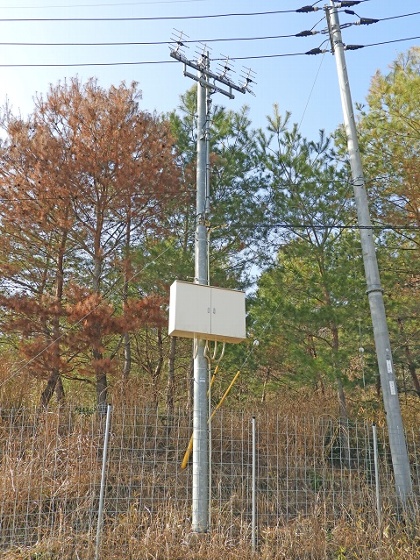

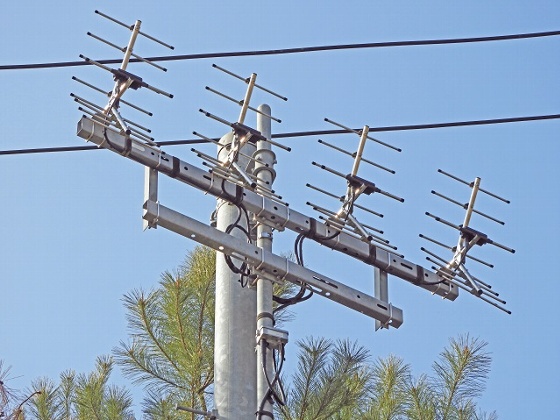

全景です。

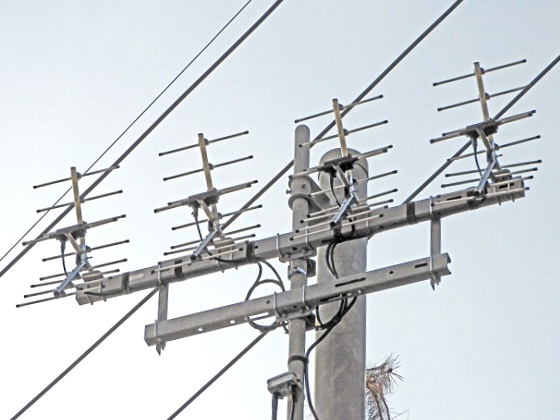

全景です。

４基パラレル（並列）配置で、ゲインを稼ぐよりもマルチパス妨害対策が目的のように感じます。

アンテナは、福崎町の中心方向（東南東）に向いています。生駒山と摩耶山が、ほぼ同一方向です。

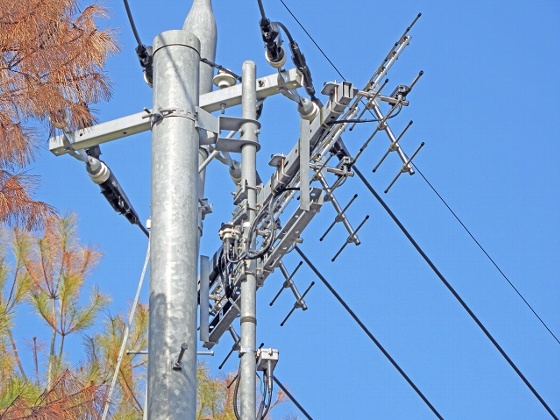

さらに別角度から。

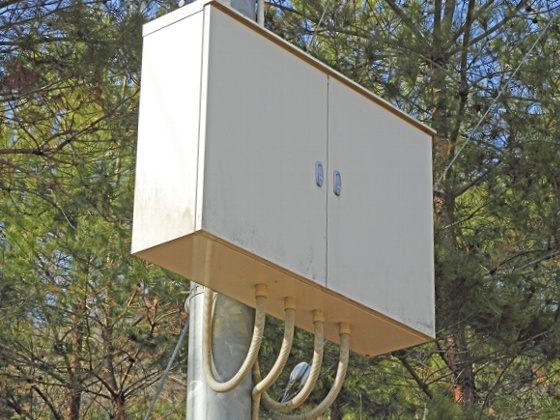

機器です。

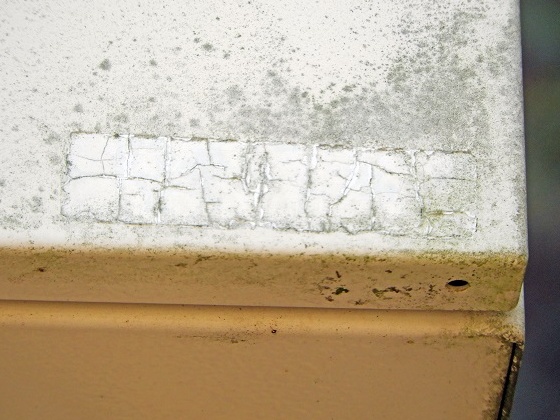

ここにもシール跡があります。

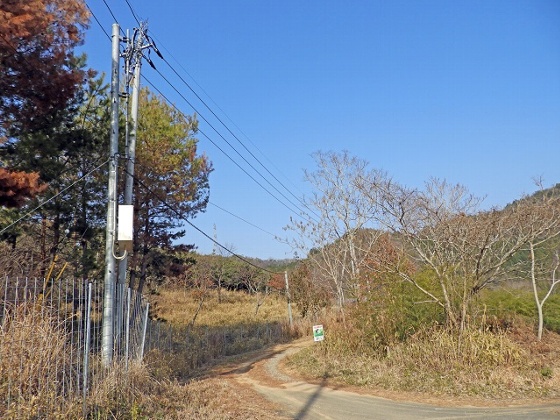

ケーブルが送信点方向に続いています。

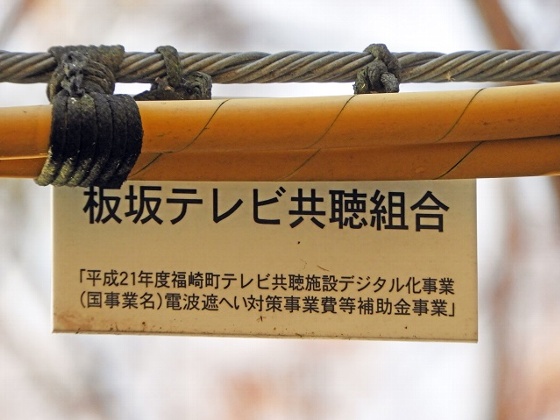

ケーブル札です。

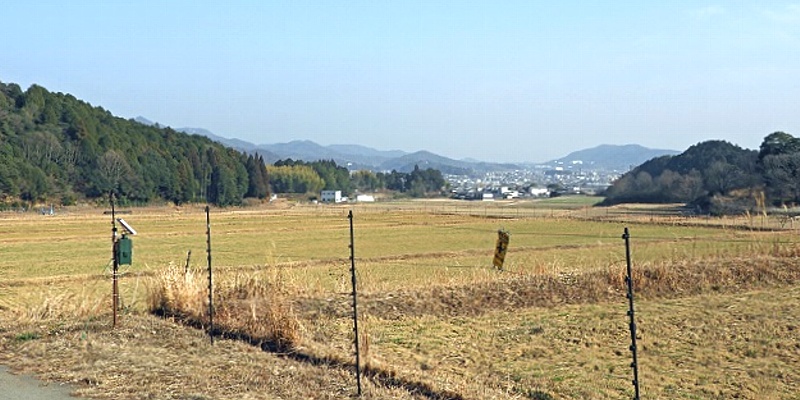

受信アンテナが向く方向です。　福崎町の中心部が見えます。　その向こうは開けています。


旧受信点

ところで、当ＧＦの受信点は、開局当初は別の場所に設置されていました。
場所は、今の受信点の東 約１．３ｋｍ辺りの県道４０６号沿いです。ＪＲ福崎駅から約８００ｍの住宅の多い地域です。

２０２３年２月撮影のグーグルストリートビューを見ると既に移転済みです。（移転後、それほど経っていないように感じます。）

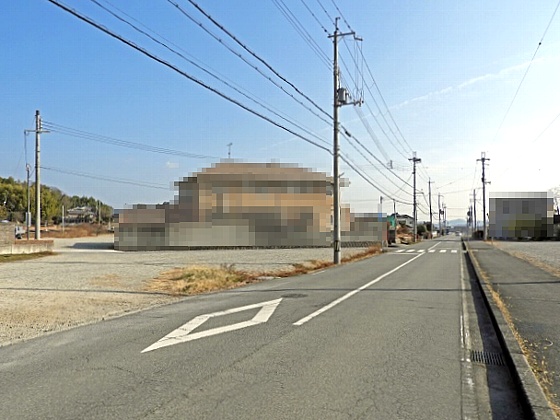

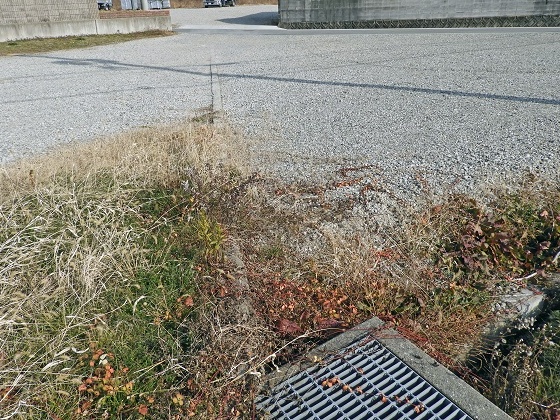

この画像のほぼ中心部、道路脇に設置されていました。

この辺りです。

 住宅屋根のアンテナでも分かりますが、左側奥が親局方向です。　目立つ建物ですので、画像を加工しています。
何が理由で、開局から相当期間（約１０年）経ってから受信点が変更されたのか、気になります。

中継局データ

２か所とも同じチャンネル・出力です。送信チャンネルは、兵庫県でよく見かける並びです。
