送 信 塔　見て歩き
静岡県（日本平）

ＳＢＳ静岡放送・静岡エフエム放送（Ｋ−ＭＩＸ）　放送所　　２００５年５月撮影
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　比較のため前回訪問時（２００３年１０月）撮影のものもあります。

ＳＢＳ基幹局も頂上付近にあります。また、敷地内に地元コミュニティＦＭのアンテナもあります。

　　

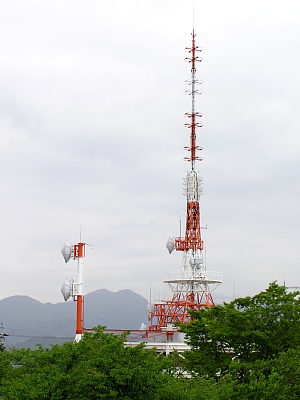

全景です。放送所前は、広場になっています。

　　
送信塔とＳＴＬです。　　　　　　　　　　　送信塔を見上げてみました。　　　　　　両社のパラボラです。
送信鉄塔とパラボラ鉄塔にワイヤーがあります。　　　　　　　　　　　　　　　　　下のパラボラは、２社共用？。
ラジオのアンテナ？。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　浜松向きのパラボラでしょうか？。

　　
局舎と門です。局舎は、六角形らしいです。　　　　　鉄塔中間部のパラボラと垂直・水平八木です。
鉄塔も六角形か？。

別角度から見た中間部です。
この写真は、２００３年５月撮影。

アンテナトップ部です。　　　　　　　　　　 　 　 中間部は、予備アンテナらしいです。２ダイポール　２段４面です。 テレビの５チャンネルとＦＭ帯はアンテナを共用できないので、ＳＢＳ と Ｋ−ＭＩＸ のアンテナは、「スーパーターン」と「ループアンテナ」が、 交互に組み合わされています。 同じような構造のアンテナはＮＨＫ金沢基幹局でも見ることができます。 なお、四角形ループアンテナを使った送信アンテナは、民放ＦＭ局では、 ここだけのようです。

　　
２００３年１０月撮影　　　　　　　　　　　　　　　　　　　２００５年５月撮影
門の表札が掛けかえられていました。

また、局舎屋上の看板も変わっていました。
　　
２００３年１０月 撮影　　　　　　　　　　　　　　　　　　　２００５年５月 撮影

ところで、このＳＢＳの放送所敷地内に、もうひとつ送信アンテナがあります。
地元コミュニティーＦＭの「マリンパル」です。敷地東側に建っています。
　　
全景と、エレメント部の拡大です。清水区方向を向いています。
