静岡県（日本平）

日本平デジタル放送所　　２００５年５月撮影　（一部２００３年１０月撮影のものがあります。）

静岡県の地上デジタル放送基幹局は、各社共同で建設され、電波は１本のタワーから発射されます。
２００３年の暮れから工事を始め２００５年の春に完成しました。

訪問したときは、まだ本放送前で、各チャンネルとも試験電波が出されていました。高さは９５ｍで、
他のアナログ鉄塔より高くなっています。また、デジタルへ移行後、アナログ鉄塔は撤去される予定です。
そのため、ＦＭアンテナも、その頃にはデジタル鉄塔に移転することになります。

東側から見た、鉄塔の全景です。

.

デジタルアンテナです。

　　
全景です。南側から撮影。　　　　　　象の檻か？。いえ、タワーの足元です。　　山頂から見たタワー下部。
手前は、ロープウェイ駅です。

　　
トップ部です。　　　　　　　　　　　　　　　上段をさらに拡大しました。　　　　　　下段です。

上がＮＨＫ２波共用、下が民放４社共用のアンテナです。メーカーが違うのかカバーの形状が違ってみえます。一番上は、ナニ？。

アンテナの形式はどちらも４Ｌ４段４面です。

　
上段のパラボラ群です。　　　　　　　　下段のパラボラ群です。
パラボラの多くは、静岡市中心方向に向いています。

下段のパラボラ群のうち、一番下と向こう向き以外の５基は、各社のＳＴＬと思われます。
上段左から、ＳＤＴ（３ｍ）、ＳＡＴＶ（２．４ｍ）、ＳＵＴ（３ｍ）、下段の左からＳＢＳ（３ｍ）、ＮＨＫ２波共用（２ｍ）らしいです。

なお、上段の突き出している棒状のアンテナは、東海移動無線センターのものです。

　　　
見上げてみました。　　　　　　　　　　　　　中間部です。多分ＦＭアンテナの取り付け部だと思います。
　　　　　　　　　　　　　　　　　　　　　　　　　（完成想像図から推定。）なお、この部分には、付近から発射
　　　　　　　　　　　　　　　　　　　　　　　　　されているアナログ波のゴーストを防ぐため電波吸収体が
　　　　　　　　　　　　　　　　　　　　　　　　　付けてあるそうです。

　　
局舎の入口です。　　　　　　　　　　　　　　　　　　　　入口横には、表札があります。

表札には、各テレビ局のほか「東海移動無線センター」と、移転前ですが「Ｋ−ＭＩＸ」も既に掲載されています。

　　
局舎を別角度から。　　　　　　　　　　　　　　　　　　　モニターアンテナです。ＮＨＫと民放は別々と思われます。

　　
象の檻の中（鉄塔下部）を隙間から覗いてみました。特に目立つものはありません。

ケーブルラックも見えました。

　　

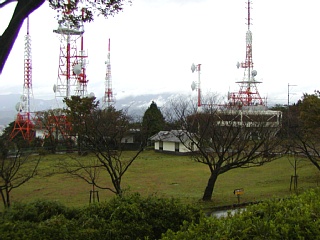

２００３年１０月 撮影　　　　　　　　　　　　　　　　　　　ほぼ同じ位置から撮影した現在の様子です。
この場所にデジタルタワーが建ちました。前回訪問時に偶然、予定地の写真を撮っていました。

大成建設株式会社のホームページに、この「日本平デジタル放送用の新タワー」建設の案内があります。
この情報は、dcn様から連絡をいただきました。ありがとうございます。　　　　↑その後、終了のようです。

放送所データ

デジタル放送用のアンテナの形式は、ＮＨＫ・民放とも４Ｌ双ループ４段４面です。
