愛知県・中継局

小牧桃花台テレビ中継局　　２００９年４月撮影、２０２５年１２月跡地撮影

小牧桃花台中継局は、小牧市城山２丁目の桃花台中央公園に中継局に設置されています。
この地域は地形の関係なのか、名古屋テレビ塔や東山ＣＴＶタワーの視聴に難があり、設置されているようです。
中継局の名称は、ＮＨＫは頭に小牧が付きますが、民放は単に桃花台のようです。

当中継局は、この辺りで一番標高が高いと思われる桃花台配水池横のさらに一段高い場所にあります。

なお、地上デジタル放送の基幹送信所は瀬戸市に設置され、電波が来る方向が異なり受信可能なため、
当地に地デジ中継局設置の予定はありません。

当中継局の開局は、全社同時に１９８６年１月です。全社共用です。ＮＨＫ基準で愛知県で一番新しいアナログ中継局です。
当中継局ではＮＨＫ２波がアナアナ変更の対象でしたが、２００３年５月２４日までに対策が終了しています。

２０２５年１２月に所要で名古屋方面へ行った折、跡地を見てきました。なお、当日は天候が悪く満足な写真は撮れませんでした。
参考程度にどうぞ。　後半をご覧ください。

また、合わせて当ページをリニューアルしました。

まずは、２００９年４月のアナログ時代の訪問記です。

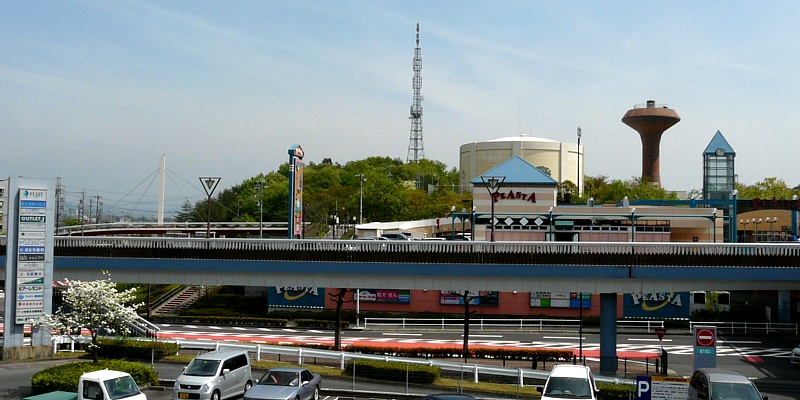

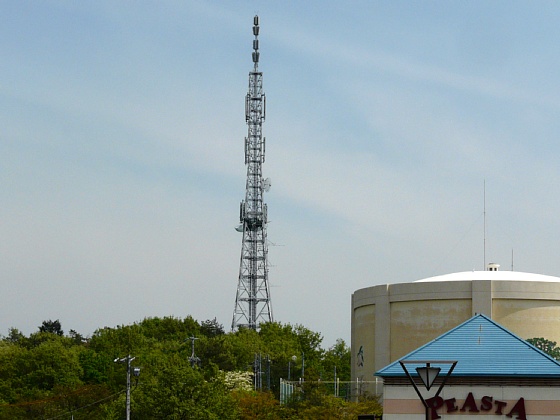

近くのショッピングセンター屋上から撮影。

同じ場所からの拡大です。

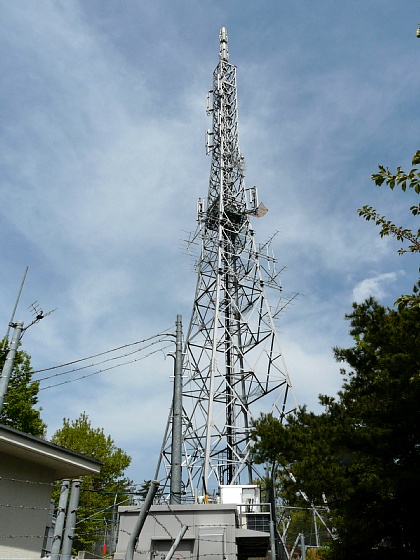

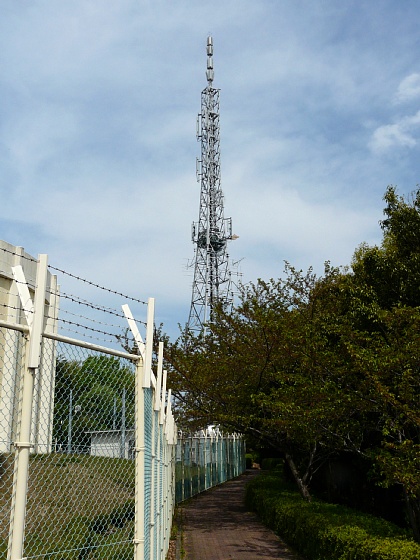

いきなり直接訪問です。　直近からの全景です。

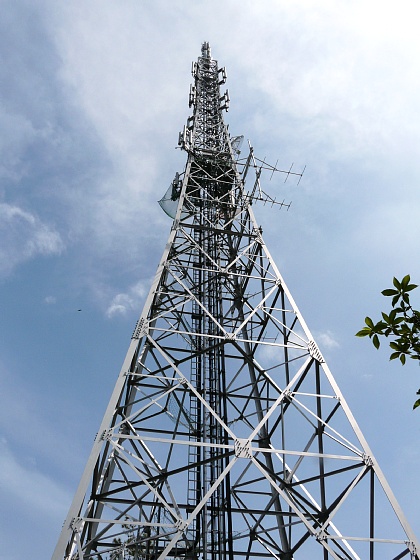

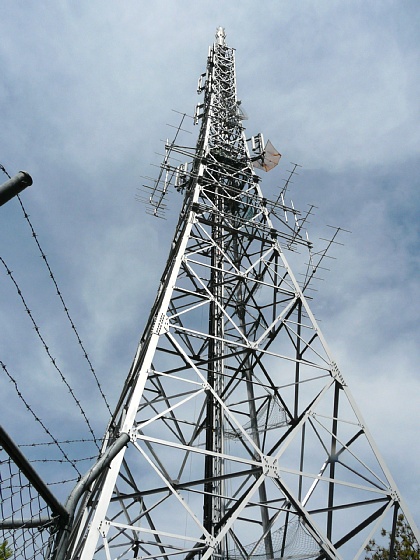

鉄塔の見上げショットを角度を変えて２枚。　この日は、携帯電話関係の工事をしており、転落防止のネットがありました。

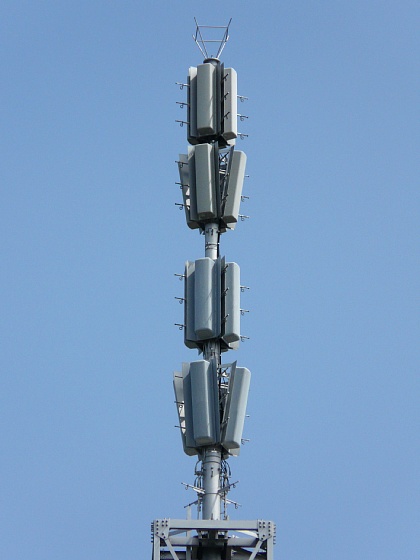

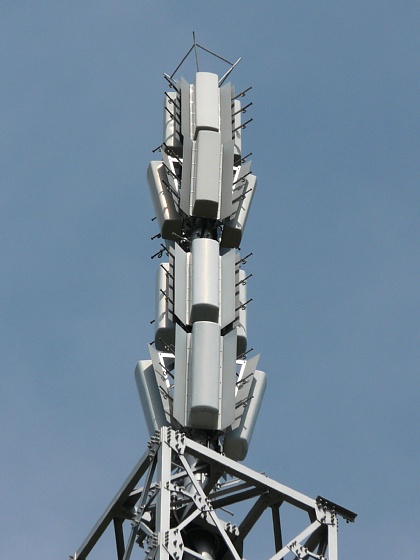

送信アンテナを角度を変えて２枚。

４段で交互にチルトがかかってます。どんな組み合わせ、どんな指向性？？？。
形式は、４Ｌ２段４面が２セットと思われます。（垂直偏波）

その後の調査で現在は、上段がＴＶＡ以外の６波共用、下段がＴＶＡ単独の組み合わせのようです。

アナアナ変更前は、民放４社共用（上段）とＮＨＫ・ＴＶＡ３波共用（下段）の２グループだったようですが、
アナアナ変更対象のＮＨＫ２波がハイチャンネルの民放側へ移動したらしいです。

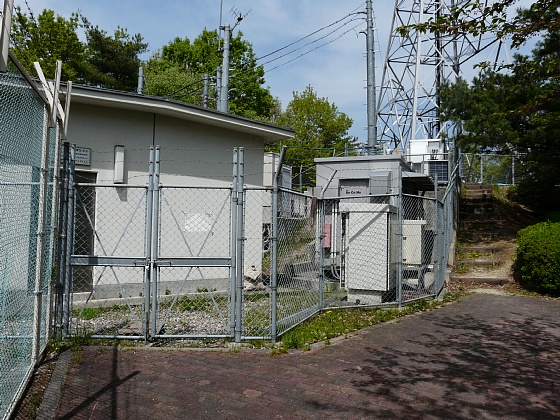

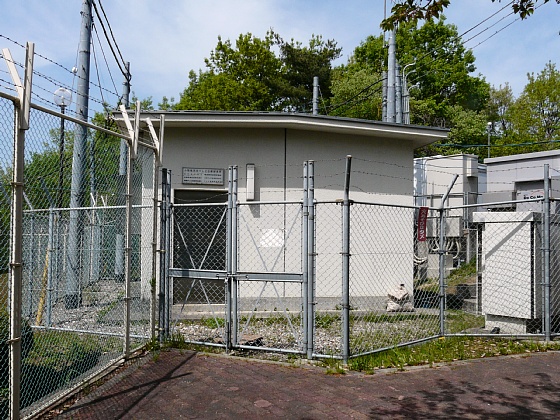

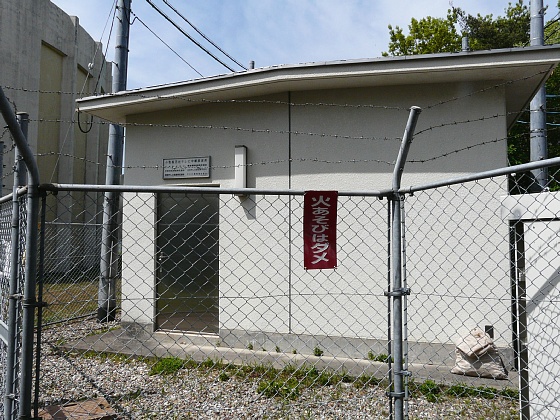

局舎を角度を変えて２枚。

扉の上に表札がありました。

局舎前から見た鉄塔方向です。　奥の建物は携帯電話の局舎です。

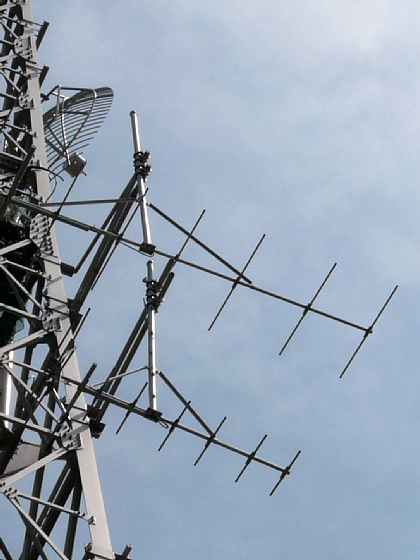

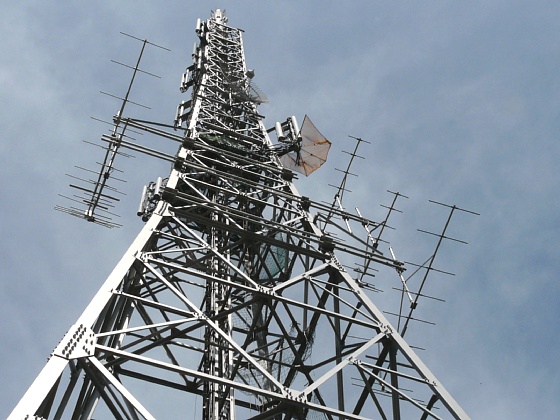

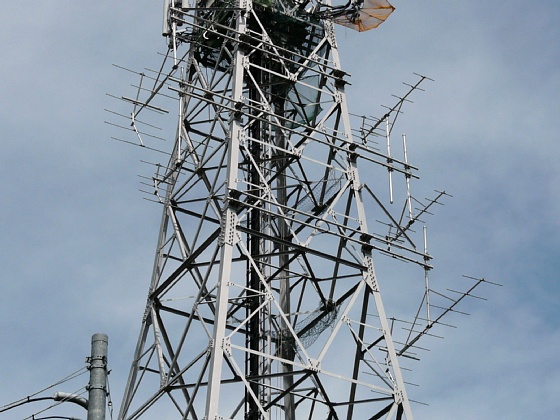

ＶＨＦ受信の８素子八木アンテナが５基あります。ＮＨＫ２波個別・ＣＢＣ・東海テレビ・メーテレ用です。角度を変えて２枚。

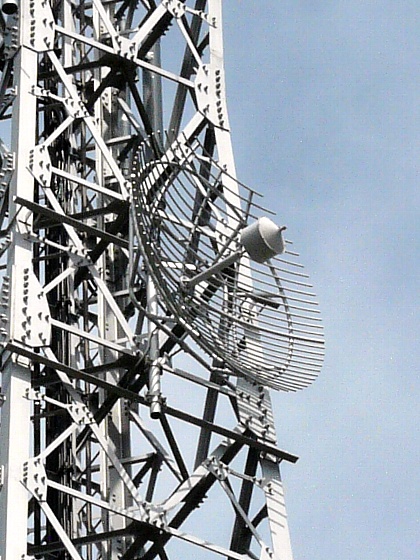

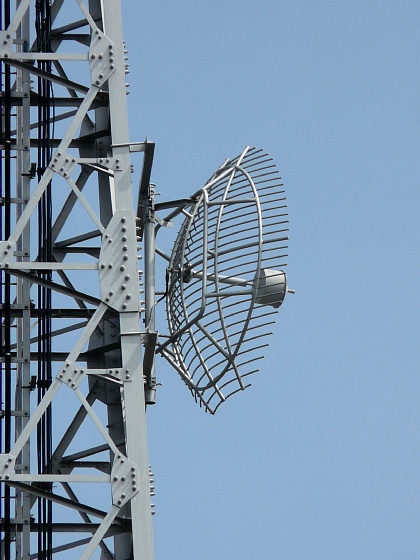

こちらは、一段高い場所にあるＵＨＦの親局受信アンテナです。ＣＴＶ・ＴＶＡ共用２．４ｍグリッドパラボラです。

どちらも愛知基幹局受けですが、
ＶＨＦとＵＨＦでは親局方向が微妙に異なります。

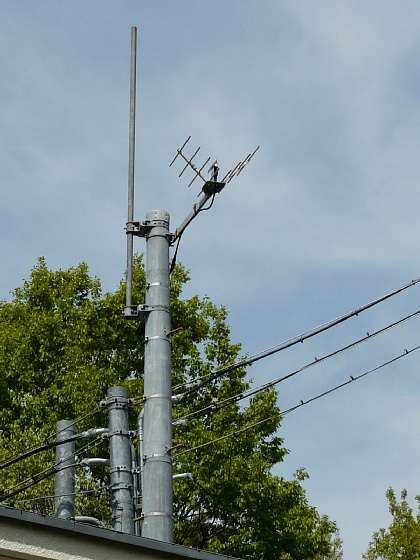

局舎にあるモニターアンテナです。

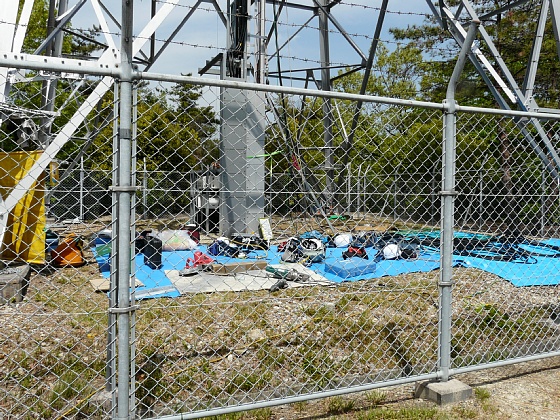

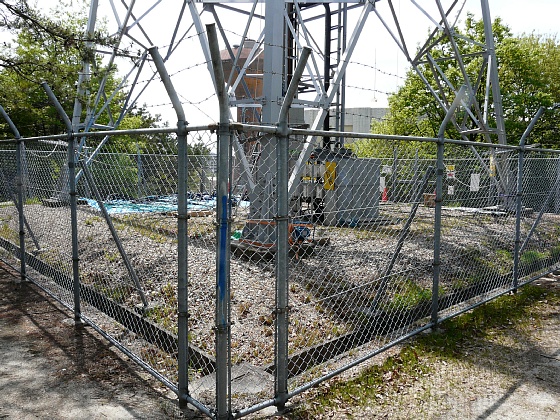

こちらは、一段高い場所にある鉄塔下部です。

この日は、携帯電話関係の工事のようでしたが、お昼時間で誰もおらず、ラッキーでした。

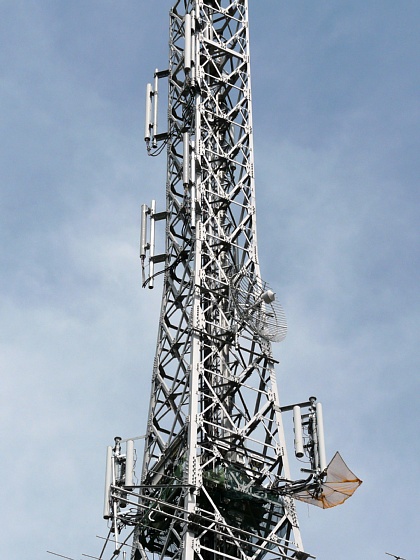

こちらが、その携帯電話関係のアンテナです。転落防止のネットも見えます。

多分、アナログ終了の後も、この鉄塔は残ると予想します。

２０２５年１２月に跡地がどうなっているか見てきました。予想通り、携帯電話の基地局として存続していました。

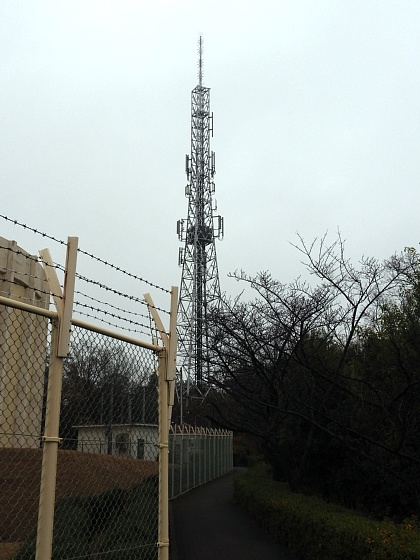

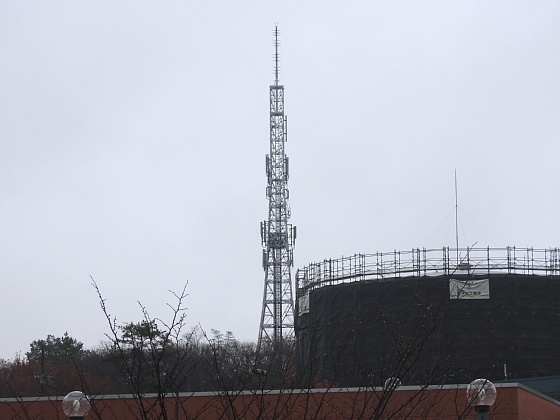

遠景です。

現在（２０２５年１２月）の様子です。

こちらは、２００９年４月の様子です。

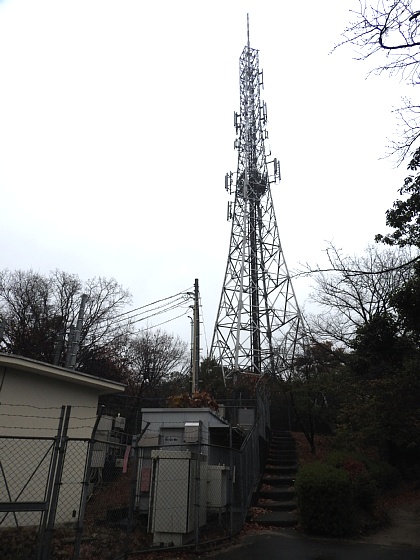

全景です。

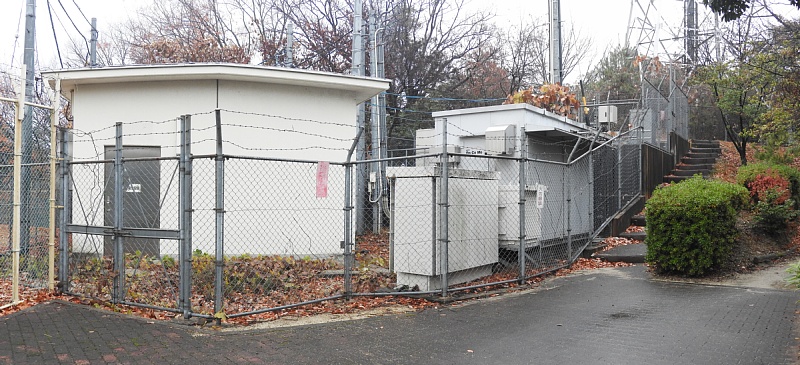

局舎前の様子です。　当然のことながら、表札は取り外されています。（拡大すると”うっすら”と跡が残っていました。）　合成

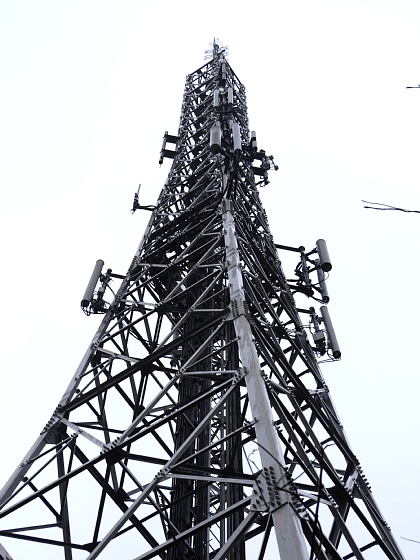

鉄塔を見上げショットで２枚。

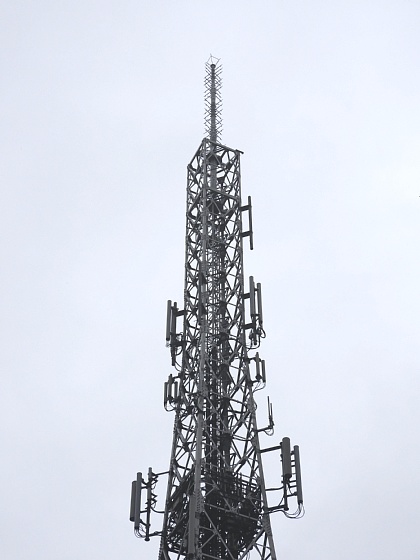

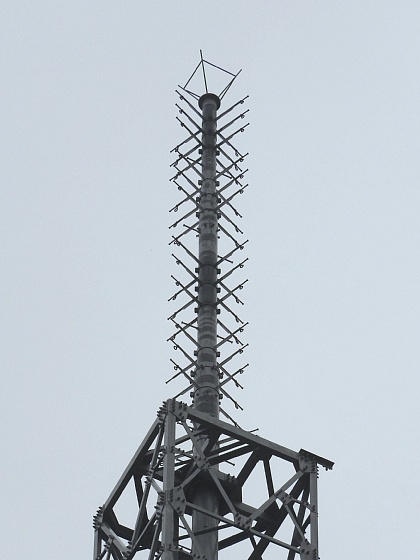

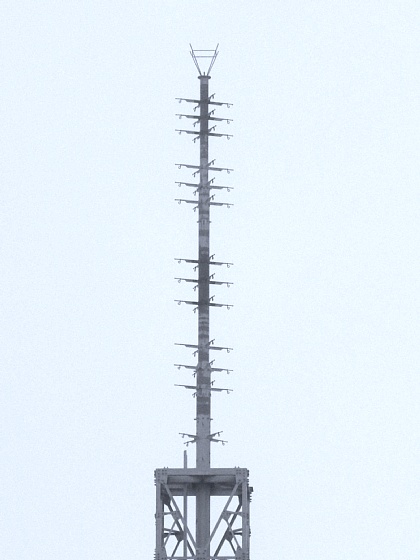

鉄塔トップ部です。テレビアンテナは撤去されていますが、ゲイン塔は残っています。　角度を変えて２枚。

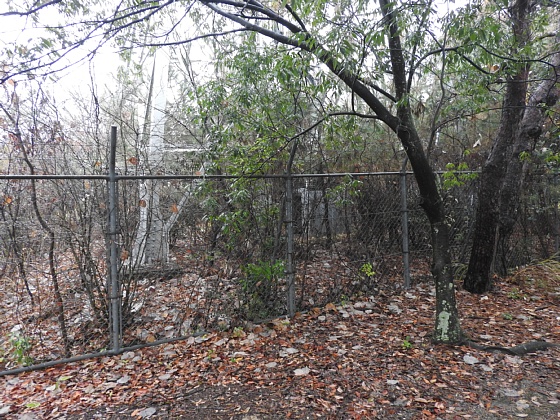

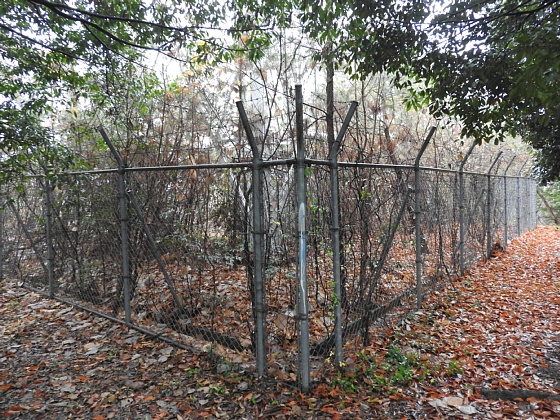

現在（２０２５年１２月）の鉄塔下部です。

２００９年４月の様子です。　再掲載

現在（２０２５年１２月）の鉄塔下部です。　別角度から

２００９年４月の様子です。　再掲載

鉄塔の下や、その周囲は、樹木が大きくなったり、雑草などで、ずいぶん違う印象でした。　放送局の撤退後は、細かな手入れはされていないようです。

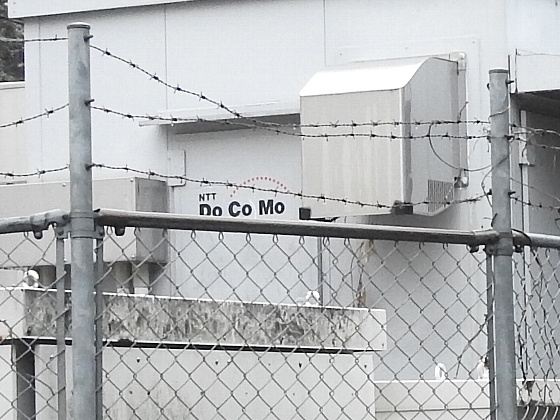

ＮＴＴドコモの表札です。

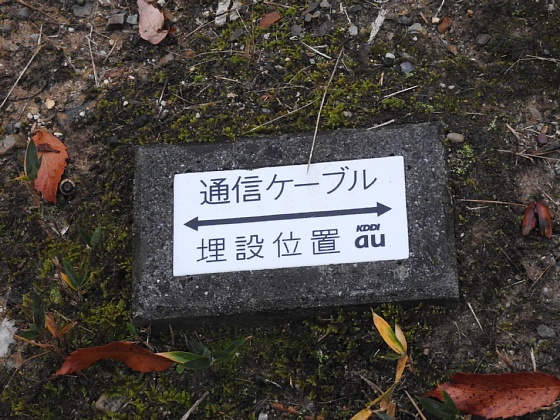

ａｕも機器を設置しているようです。

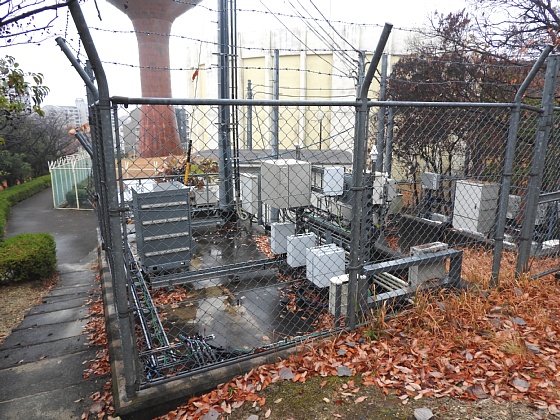

鉄塔側から見た携帯電話関係の機器です。

中継局データ

当中継局では、ＮＨＫ－Ｇ、Ｅがアナアナ変更の対象でした。変更前のチャンネルはＮＨＫ－Ｇが２９ｃｈ、ＮＨＫ－Ｅが２７ｃｈでした。

当中継局は、デジタル化されず２０１１年７月２４日をもって廃局になっています。
