長野県・中継局

軽井沢テレビ中継局　　２０１０年９月撮影

２０１０年９月時点は、アナデジサイマルで放送されている時期です。

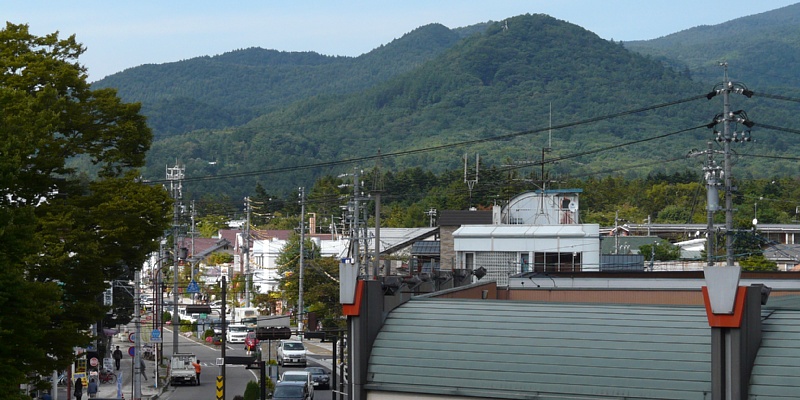

軽井沢駅から見た愛宕山です。

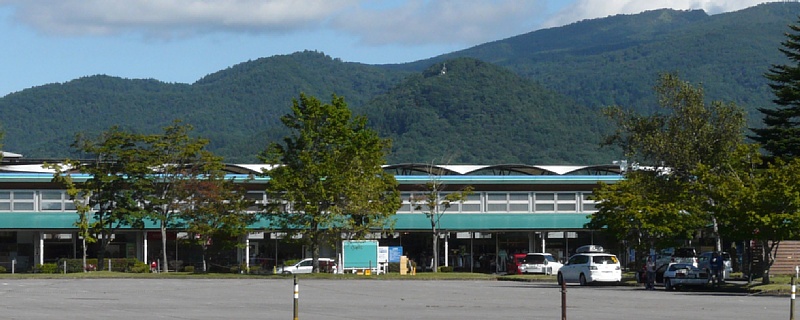

軽井沢駅南側のショッピングモール駐車場から見た遠景です。中継局は、中央の山です。

拡大しました。　大気が揺らいでいます。

旧軽井沢ロータリーから見た愛宕山です。

一応全景です。

隣にあるドコモ基地局越しの全景です。

夏場の訪問につき、樹木に覆われ局舎が確認できません。芽吹く前の春先に訪問すれば、全景が見通せると思います。

別角度から。

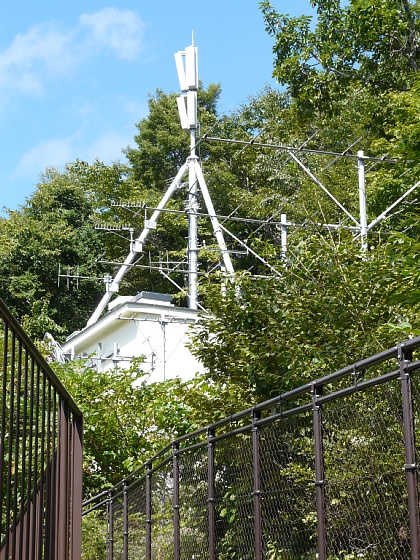

鉄塔の様子です。

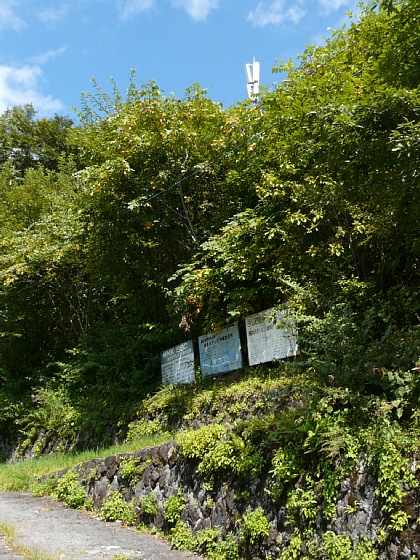

中継局直下の道路沿いに看板が３枚並んでいます。

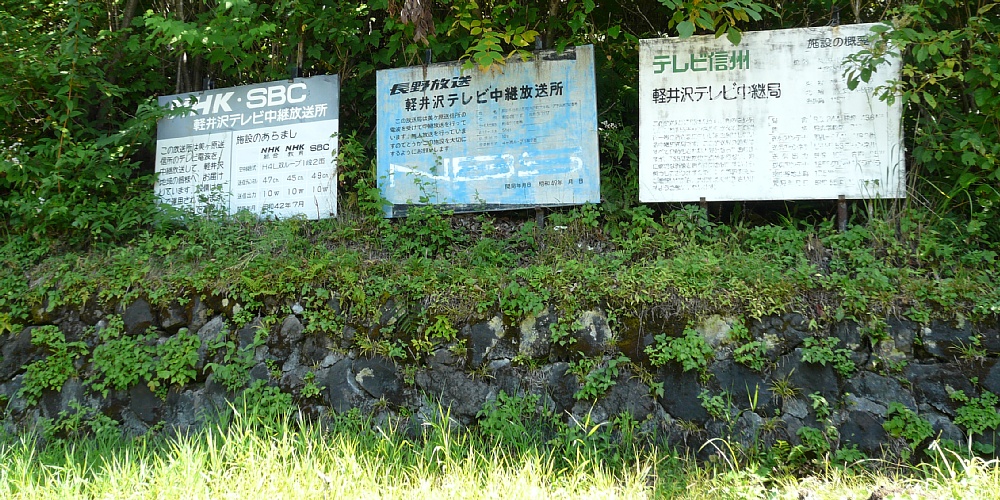

それぞれの看板を拡大しました。

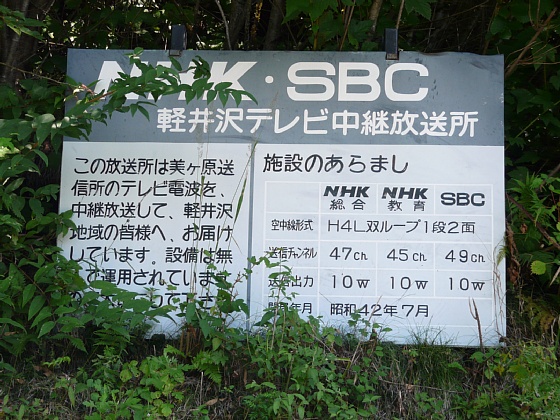

左は、一番最初に開局したＮＨＫとＳＢＣの看板です。

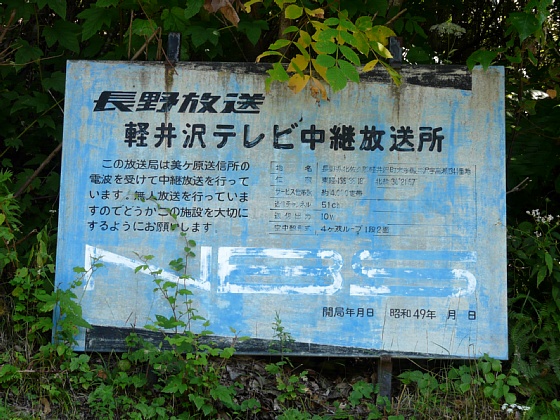

真ん中はＮＢＳです。

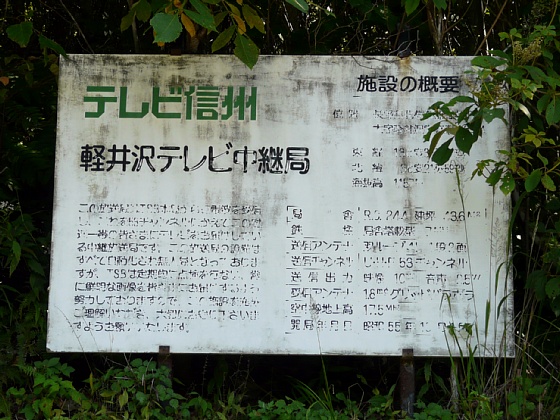

一番右はＴＳＢです。　　最後発のＡＢＮの看板はありませんでした。

局舎です。

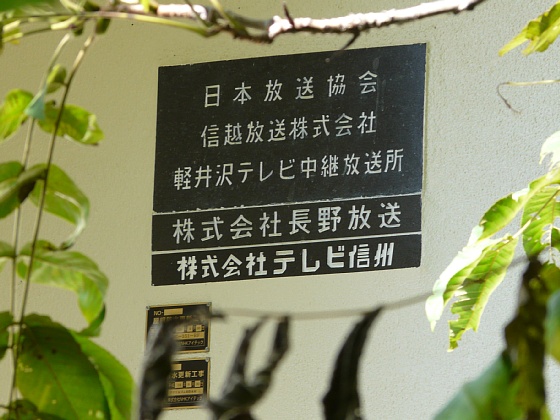

表札がありました。ん、石板の表札が追加してあります。
こんな形式、他では見たことあったかな？。　ここにもＡＢＮの表示はありません。

アナログのみ時代には道路側の局舎壁面には各社のロゴがあったらしいです。
（壁面にデジタル受信アンテナが設置されたため、消されたようです。）

送信アンテナです。

アナログのみの時代（アナアナ変更前）は、２段構成で上がＳＢＣ，ＮＢＳ，ＴＳＢの共用、下がＮＨＫ２波とＡＢＮの共用でしたが、
デジタル波が加わった現在の構成は不明です。
（その後の調査で上段がデジタル、下段がアナログと判明しました。形式は、どちらも４Ｌ１段２面です。）

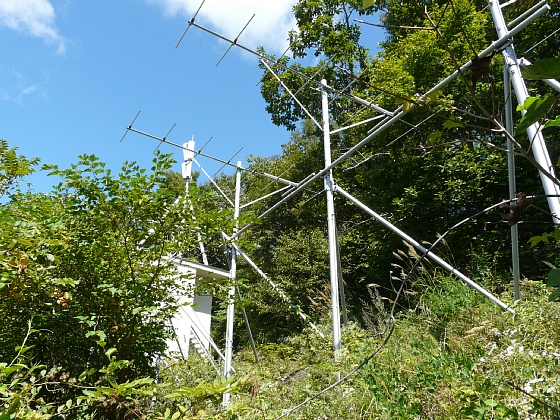

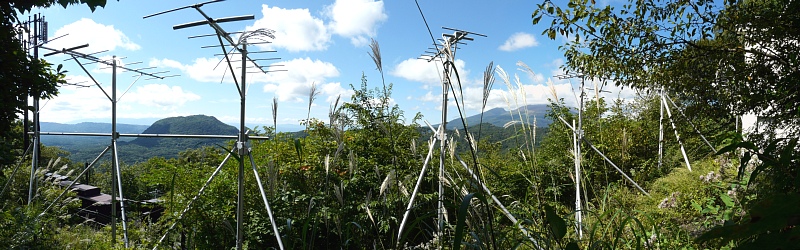

受信アンテナ群です。（４枚合成）

左からＮＨＫ－Ｇ八木３列、ＮＨＫ－Ｅ八木１列、ＳＢＣ八木１列、ＮＢＳ・ＴＳＢ共用（？）パラボラ、
局舎壁面にデジタル受信パラボラ、その向こうにＡＢＮパラボラと思われます。
全社美ヶ原受けです。　　合成

ＮＨＫ－Ｇ８エレ八木３列です。見上げてみました。

左・ＮＨＫ－Ｅ八木、右・ＳＢＣ八木と思われます。

パラボラは３基あります。

一番手前のパラボラは、ＮＢＳ・ＴＳＢ共用と思われます。

デジタル化前は、地面から３基のパラボラが並んで建っていました。
局舎壁面に、デジタル受信パラボラを設置したため、
真ん中のパラボラが撤去され、多分手前のパラボラと共用になったと
推測します。　なお、未確認です。

壁面にデジタル受信パラボラ、
手前はＡＢＮパラボラと思われます。

ＮＢＳ・ＴＳＢ共用パラボラ（？）の後ろから見た美ヶ原方向です。

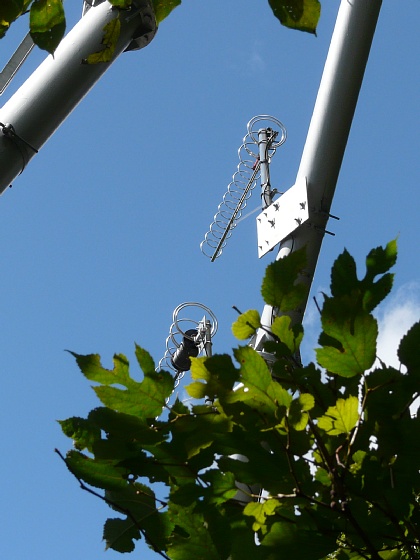

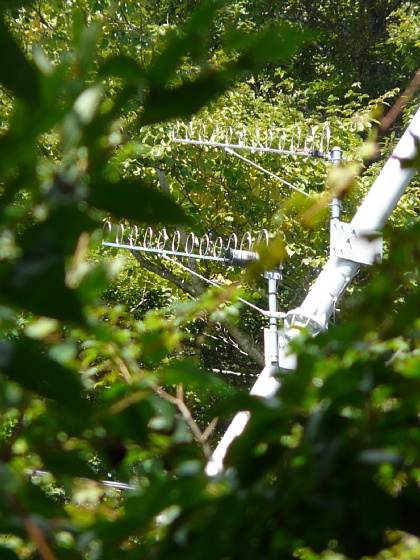

その他、１２素子リングアンテナが２基、美ヶ原方向に向いています。　デジタル関係と思われます。

すぐ隣には、ドコモの基地局があります。

また、近くの車道沿いにイーモバイルの基地局もありました。

ドコモ基地局越しに見た浅間山です。（山頂部には雲がかかっています。）

以下は、アナログ時代及び、２０１０年９月の状況です。

軽井沢地区では、アナログ東京タワー波が受信できるそうです。なお、地デジでは、チャンネルが被るため
あまり期待できません。一部のチャンネルは受信できるかもしれません。
（携帯のワンセグでは東京タワーデジタル波は確認できませんでした。）

当方の経験では、上信越道の「横川ＳＡ」で東京タワー波のうちＮＨＫとテレビ朝日をカーテレビのアンテナで
ザラザラ画面ですが、受信したことがあります。

中継局データ

当中継局では、ＮＨＫ－ＧとＴＳＢ以外のチャンネルがアナアナ変更の対象でした。
変更前のチャンネルはＮＨＫ－Ｅが４５ｃｈ、ＳＢＣが４９ｃｈ、ＮＢＳが５１ｃｈ、ＡＢＮが４３ｃｈでした。

開局当初の出力は１Ｗでしたが難視聴地区があり、中軽井沢中継局が開局した時点で３Ｗに増力されています。
