送 信 塔　見て歩き
長野県 ・ 中継局

軽井沢テレビ中継局　　２０１０年９月撮影

軽井沢中継局は、避暑地で有名な軽井沢町の旧軽井沢地区北方の愛宕山山頂近くにあります。
軽井沢町の中心部などをエリアにしています。
愛宕山は中腹まで別荘地になっており、舗装道路があります。別荘地が途切れたところからは未舗装です。
車で山頂のすぐ下まで行けます。
ただ、今回は軽井沢駅付近から徒歩で訪問しました。片道１時間余りの道のりです。
傾斜がかなりきつい場所もありました。

ここでアナログ中継局の説明です。開局はＮＨＫとＳＢＣが１９６７年８月、ＮＢＳが１９７４年８月、ＴＳＢが１９８０年１１月、
ＡＢＮが１９９１年４月です。
開局時期がバラバラですが、全社共用の中継局です。
送信アンテナは４Ｌ１段２面の形式で、上段がＳＢＣ・ＮＢＳ・ＴＳＢ共用、下段がＮＨＫ２波とＡＢＮの共用です。（ハイチャンネルが上）
受信はＮＨＫ−Ｇが８素子八木３列、ＮＨＫ−ＥとＳＢＣが　個別に８素子八木、ＵＨＦ３社はそれぞれ１．８ｍグリッドパラボラにて
全社美ヶ原受けです。
なお、当中継局は、ＮＨＫ−ＧとＴＳＢ以外のチャンネルがアナアナ変更の対象でした。
（アナアナサイマル時の送信アンテナ取り付けについては未確認です。）

２００７年１２月にデジタル化されました。

それでは、画像で紹介します。

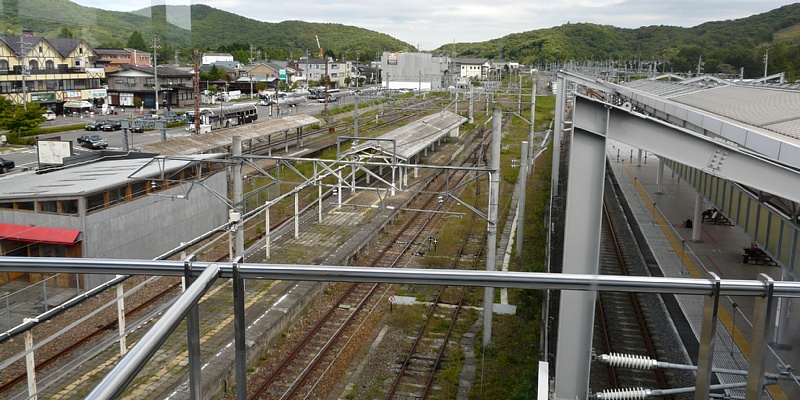

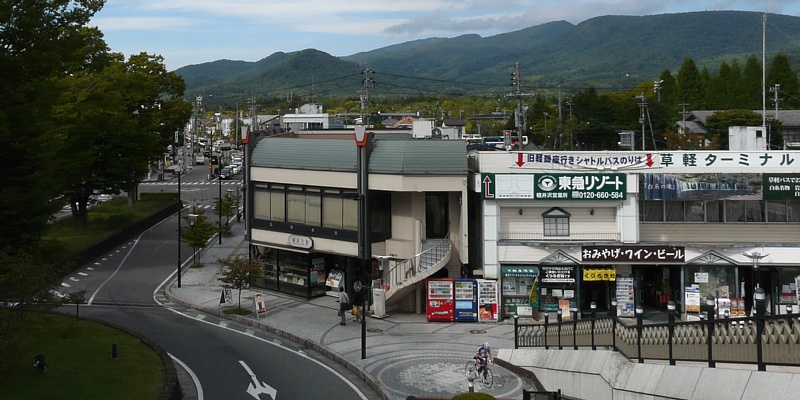

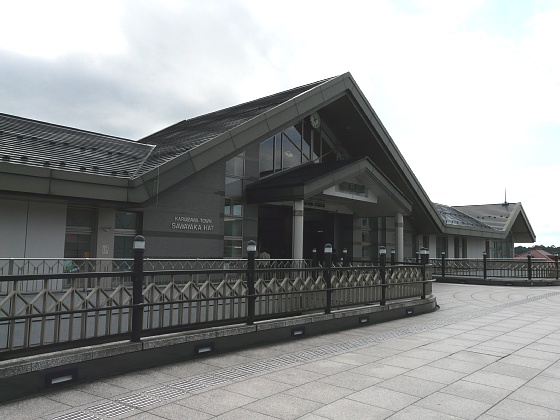

軽井沢駅南側のショッピングモール駐車場から見た遠景です。中継局は、中央の山です。

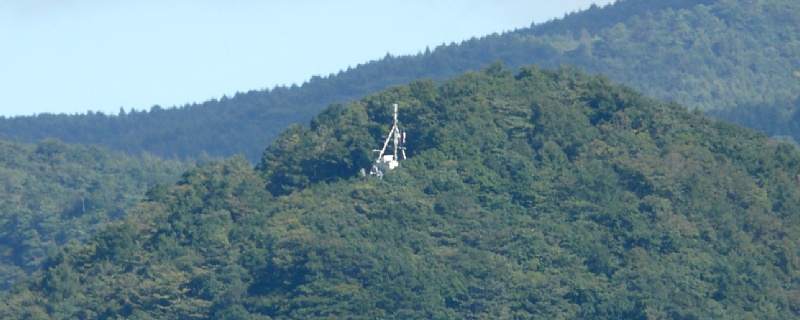

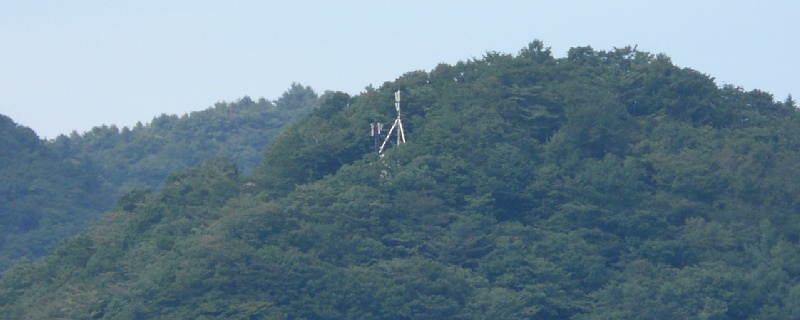

拡大しました。

旧軽井沢ロータリーから見た愛宕山です。

一応全景です。

隣にあるドコモ基地局越しの全景です。

別角度から。

中継局直下の道路沿いに看板が３枚 並んでいます。

それぞれの看板を拡大しました。 左は、一番最初に開局したＮＨＫとＳＢＣの看板です。

真ん中はＮＢＳです。

一番右はＴＳＢです。

局舎です。

表札がありました。ん、石板の表札が追加してあります。 こんな形式、他では見たことあったかな？。

また局舎壁面には各社のロゴがあるらしいのですが、樹木で確認できませんでした。

受信アンテナ群です。（４枚合成）左からＮＨＫ−Ｇ八木３列、ＮＨＫ−Ｅ八木１列、ＳＢＣ八木１列、ＴＳＢパラボラ、
局舎壁面にＮＢＳパラボラ、その向こうにＡＢＮパラボラと思われます。全社 美ヶ原受けです。　　合成

ＮＨＫ−Ｇ８エレ八木３列です。見上げてみました。

左・ＮＨＫ−Ｅ八木、右・ＳＢＣ八木と思われます。

パラボラは３基あります。

壁面にＮＢＳパラボラ、手前はＡＢＮパラボラと思われます。

ＴＳＢパラボラ（？）の後ろから見た美ヶ原方向です。

ドコモ基地局越しに見た浅間山です。（山頂部には雲がかかっています。）

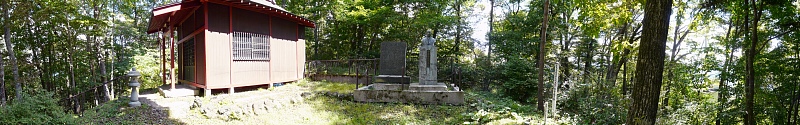

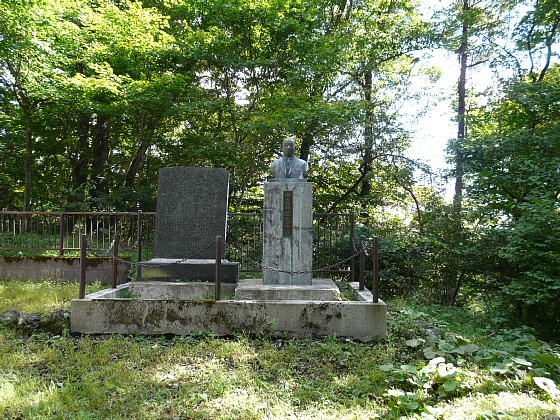

山頂には、三笠成田山神社の社と誰かの銅像などがありました。（５枚合成）

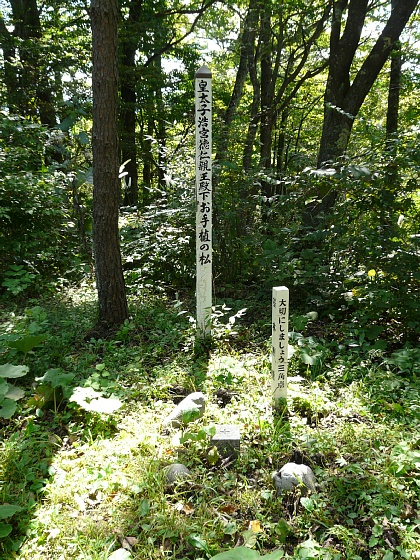

山頂には、三角点がありました。

また、画像はありませんが、このすぐ横には皇太子さまがお手植えされた松があります。

それでは、道のりの紹介です。

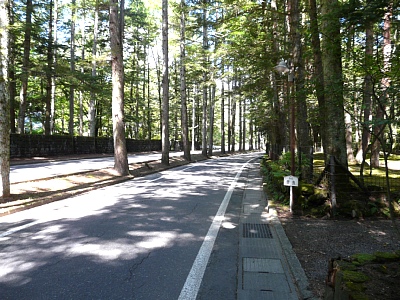

愛宕山へは駅前から北に延びる本通りを進みます。

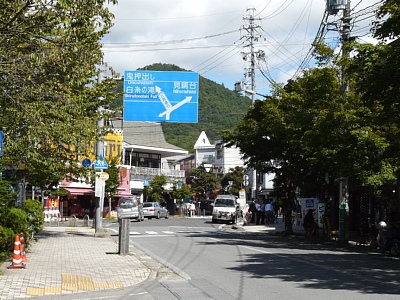

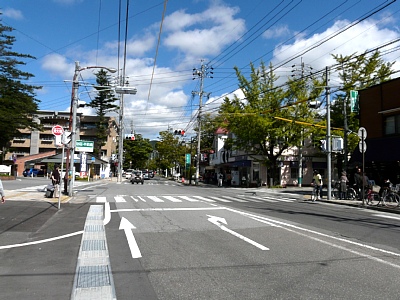

旧軽井沢ロータリーです。

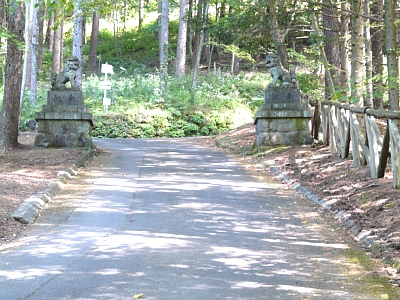

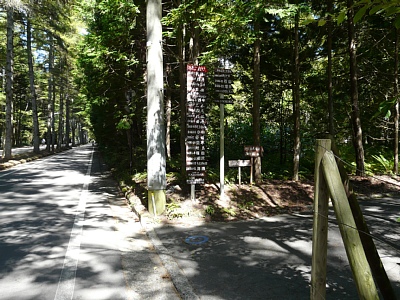

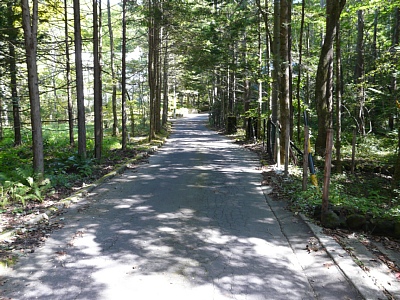

折り返してしばらく登ると中継局の看板が見えてきます。鳥居をくぐり、階段を登ると山頂です。

軽井沢地区では、アナログ東京タワー波が受信できるそうです。なお、地デジでは、チャンネルが被るためあまり期待できません。
一部のチャンネルは受信できるかもしれません。
（携帯のワンセグでは東京タワーデジタル波は確認できませんでした。）
当方の経験では、上信越道の「横川ＳＡ」で東京タワー波のうちＮＨＫとテレビ朝日をカーテレビのアンテナで
ザラザラ画面ですが、受信したことがあります。（アナログ）

中継局データ

当中継局では、ＮＨＫ−ＧとＴＳＢ以外のチャンネルがアナアナ変更の対象でした。
変更前のチャンネルはＮＨＫ−Ｅが４５ｃｈ、ＳＢＣが４９ｃｈ、ＮＢＳが５１ｃｈ、ＡＢＮが４３ｃｈでした。
