ＦＭ東京（ＴＯＫＹＯ ＦＭ） 青梅中継局　　２０１０年４月、７月（当方撮影）、２０２５年８月撮影（しくいち様提供）

ＴＦＭでは、多摩地域の難聴解消のため、いくつかの中継局を設置しています。当中継局もその一つで２００６年１０月に
開局しています。
当中継局は、羽村市全域と青梅市、あきるの市、武蔵村山市、福生市、瑞穂町、日の出町の各一部、
それと埼玉県の入間市の一部もサービスエリアにしています。

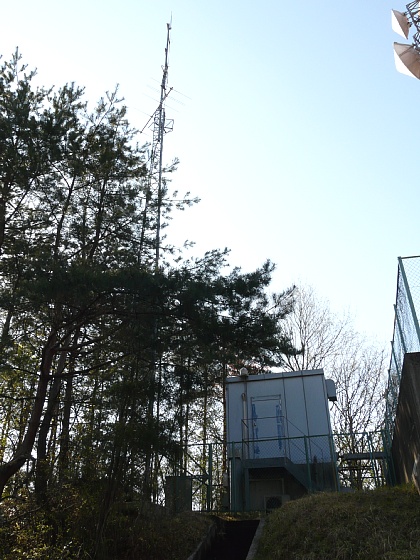

中継局は、東京都の防災無線鉄塔に隣接している場所に単独でひっそりと設置されています。（よく見ないと見逃します。）

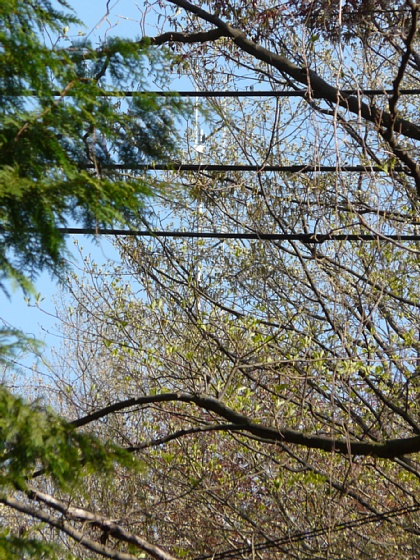

都道（秋川街道）からは、ほぼ見えません。２０１０年４月撮影


ここからは、２０１０年４月の直接訪問の画像です。

早朝の訪問につき、一部方向からは逆光です。申し訳ありません。

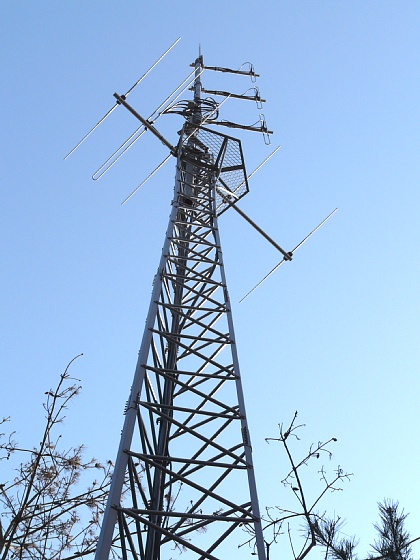

鉄塔を見上げてみました。

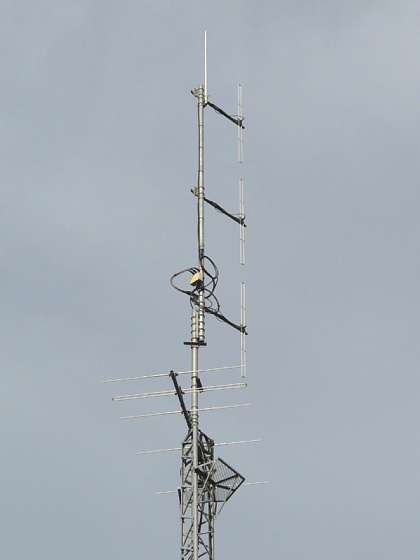

ＭＸテレビ送信アンテナとの２ショットです。

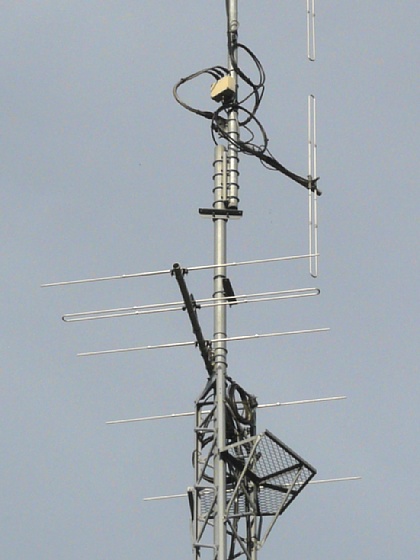

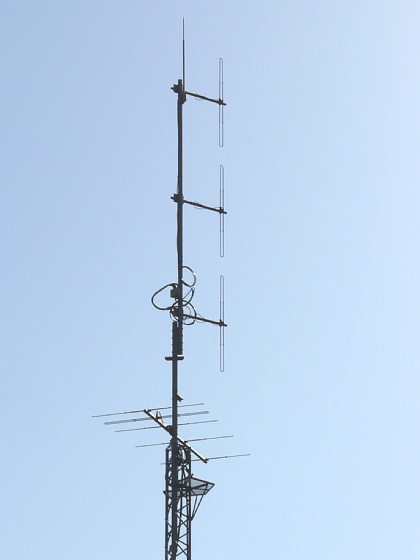

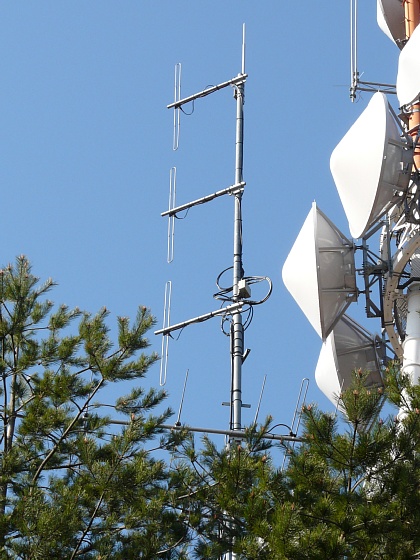

あまり見かけない形状です。（受信用のＶＨＦテレビ八木アンテナの輻射器のみを縦に３つ並べたような形状です。ダイポール型３段？）

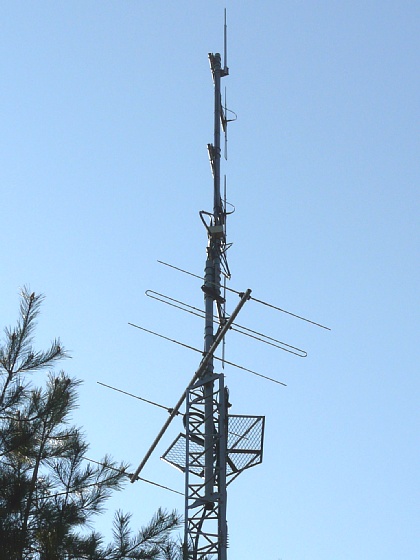

５素子八木アンテナです。　東京タワーを受信しているようです。

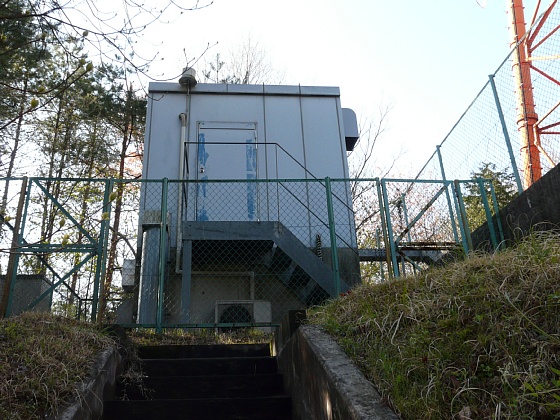

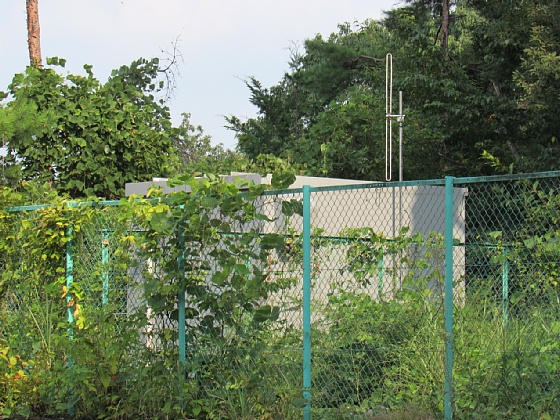

ＭＸテレビと共用と思われる局舎です。


続いて、２０１０年７月撮影の画像です。

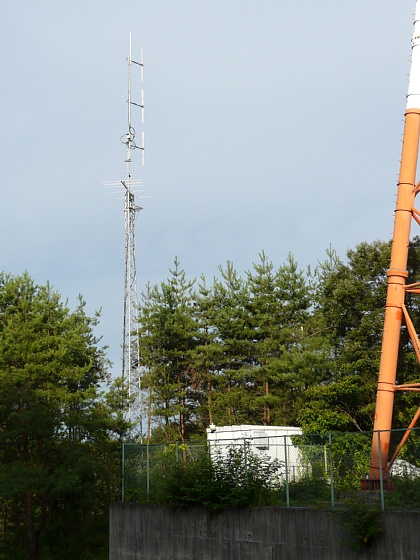

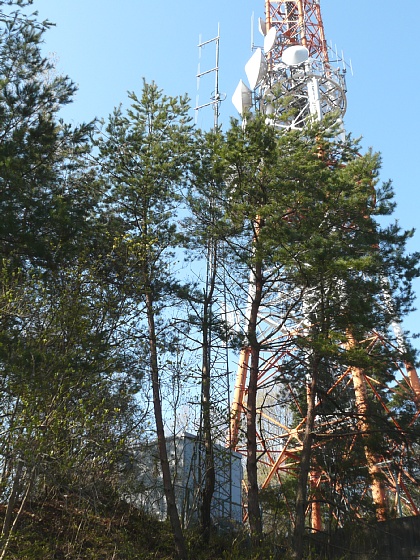

ハイキング道から見た全景です。

受信アンテナです。


しくいち様より２０２５年８月撮影の画像が届きました。　紹介します。

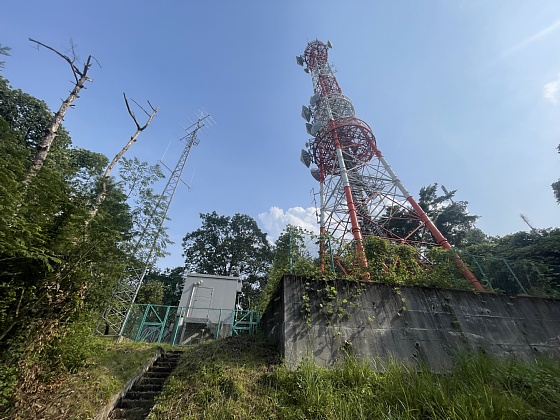

全景です。

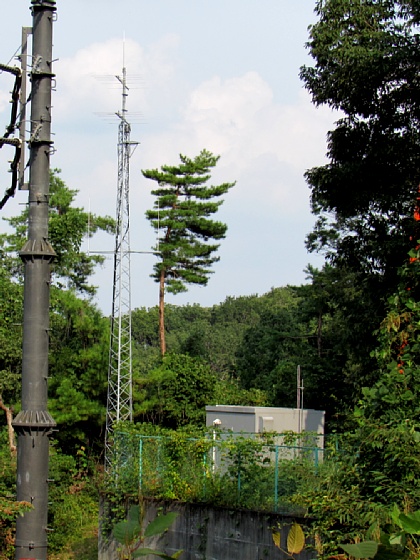

ハイキング道から見た遠景です。 何か違和感があります。

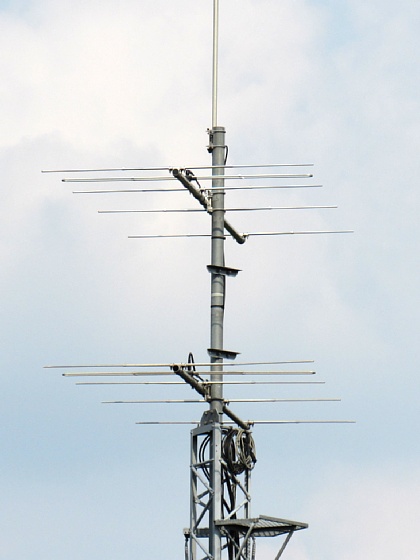

鉄塔先端部を拡大しました。５素子八木アンテナが２段です。

以前、送信アンテナがあった位置には、５素子２段の八木アンテナが取り付けられています。

これは、送信アンテナではなく、親局受信アンテナと思われます。ここ十数年の間に受信障害が発生するようになったのでしょうか。
では、送信アンテナは、どこへ行ったのでしょうか。

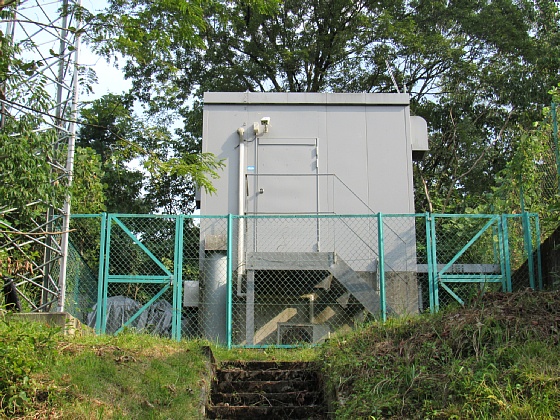

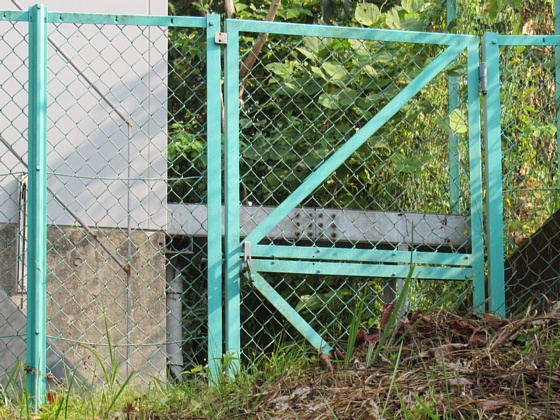

ラックがあります。

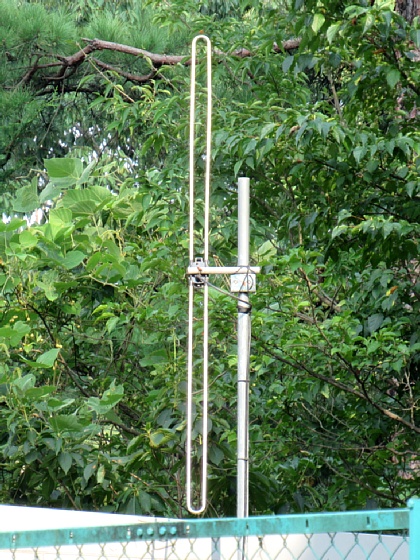

モニターアンテナです。

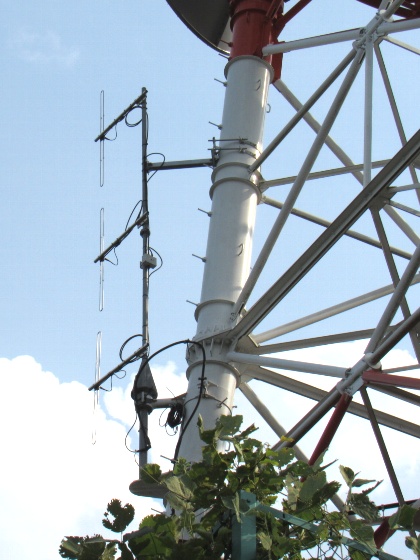

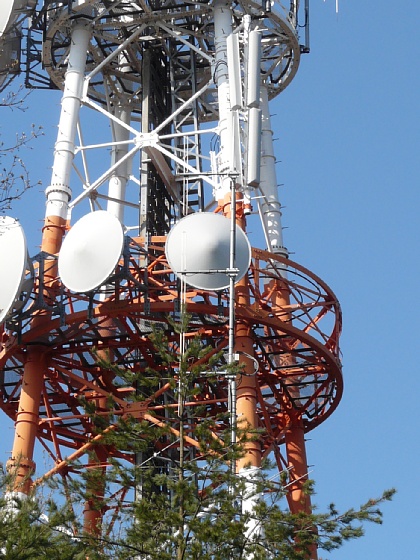

送信アンテナは、防災無線鉄塔の中間部に移設されています。

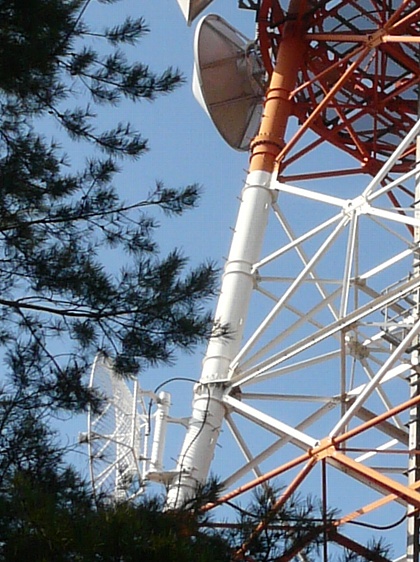

こちらは当方が２０１０年に撮影した同じ場所です。

ＴＦＭの送信アンテナは、アナログＭＸテレビの受信パラボラがあった場所に取り付けられています。

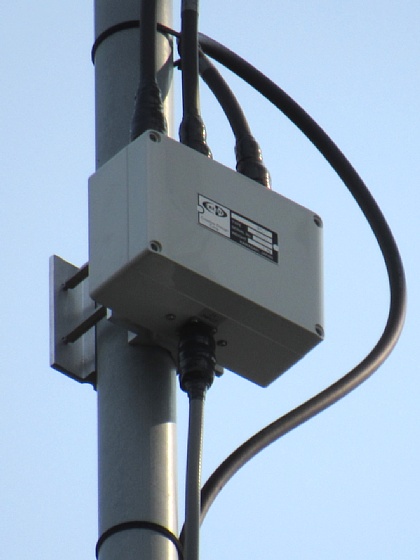

アンテナ支柱にある機器です。分配器でしょうか。

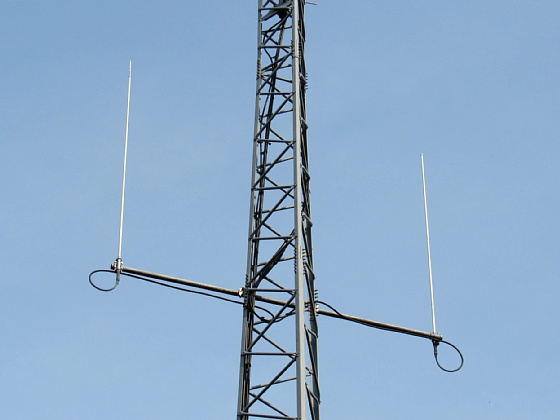

受信鉄塔の中間部に垂直アンテナが２基取り付けられています。ＴＦＭ以外に利用者があるようです。

中継局データ

TOKYO FM　青梅中継局　　８３．６ＭＨｚ　　２０Ｗ（垂直偏波）
