埼玉県・コミュニティーＦＭ
しくいち様提供の画像で紹介します。

あげおエフエム　　２０２５年８月撮影

あげおエフエムは、埼玉県上尾市にあるコミュニティＦＭ局です。放送エリアの上尾市と伊奈町の頭文字の「あ」と「い」をとって愛称を「あいラジ」としています。
この愛称は公募で選ばれました。

８月９日に開局したばかりのほやほやの放送局です。（当初は、春の開局を予定していたようですが、少し遅れたようです。）

当地では、これまで何度かコミュニティＦＭ開局の動きがありましたが、２０１９年の台風１９号が具体的に動き出すきっかけになったということです。
５年の準備期間を経て開局に至りました。

スタジオは、ＪＲ東北本線・北上尾駅近くの「Ｐ・Ａ・Ｐ・Ａ上尾ショッピングアヴェニュー」のプリンス棟１階に、送信アンテナは、その建物の屋上に設置されています。

それでは、しくいち様提供の画像で紹介します。（開局当日撮影の画像です。）

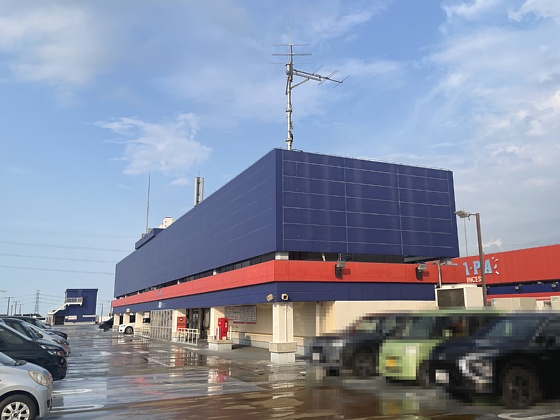

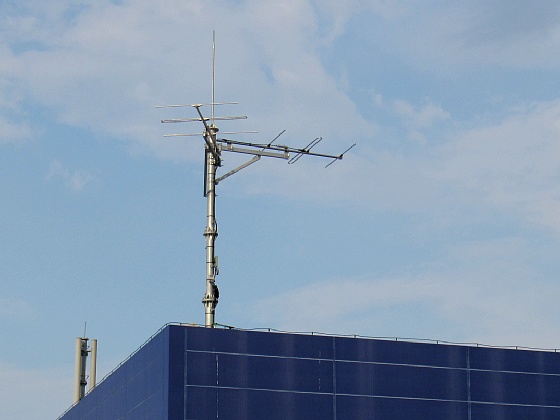

全景です。

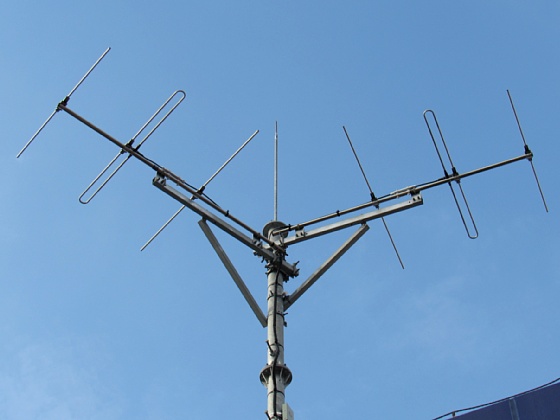

送信アンテナの拡大です。

送信アンテナは、屋上駐車場から、さらに一段高い場所に設置されています。

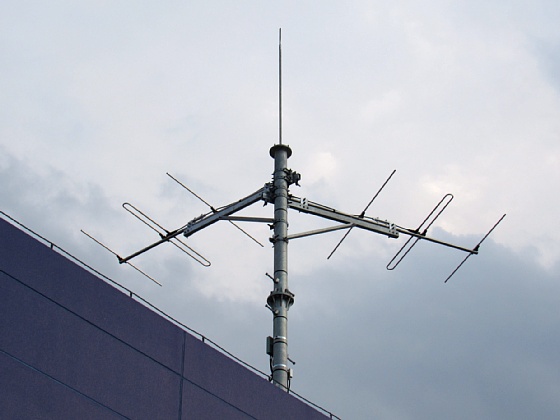

形式は３素子八木１段２面です。　角度を変えて２枚。

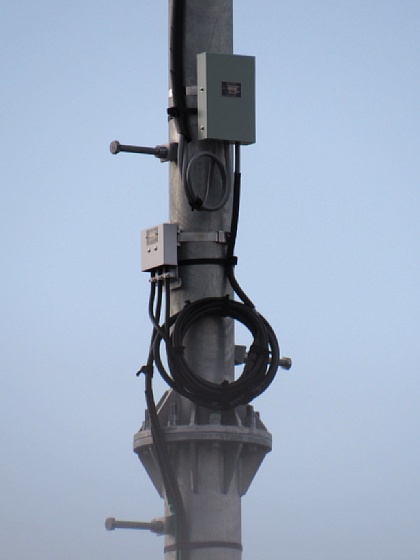

鉄塔には機器が２つ付いています。

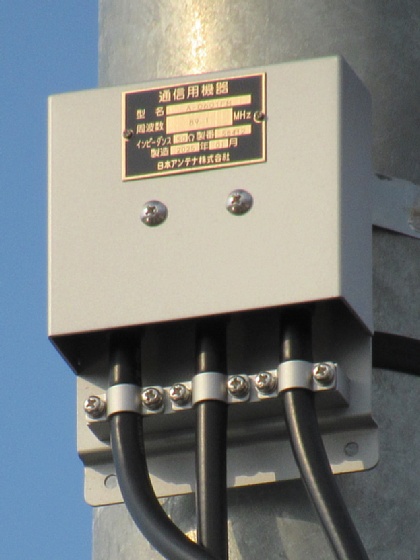

こちらは下段の機器です。型番を調べると避雷器のようです。

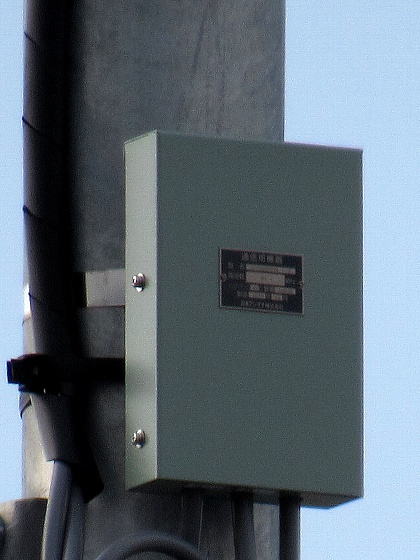

こちらは上段の機器です。分配器のようです。

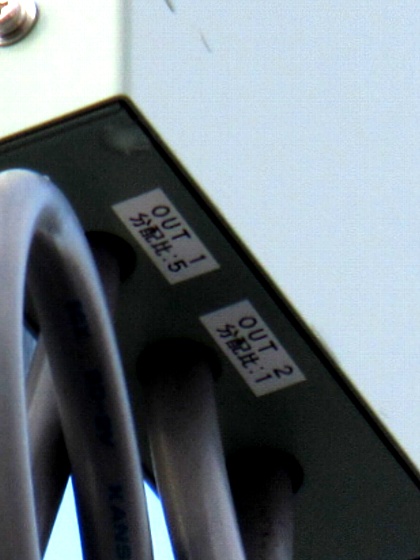

分配比率が書いてあります。

２方向の送信アンテナは、同じ３素子ですが、２０Ｗを５：１の割合（１６．７Ｗと３．３Ｗ）に分けて送信しているようです。

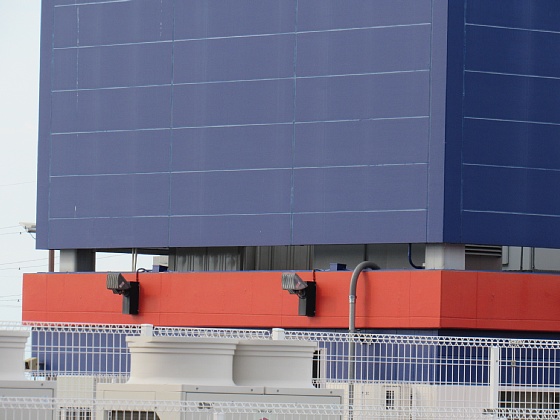

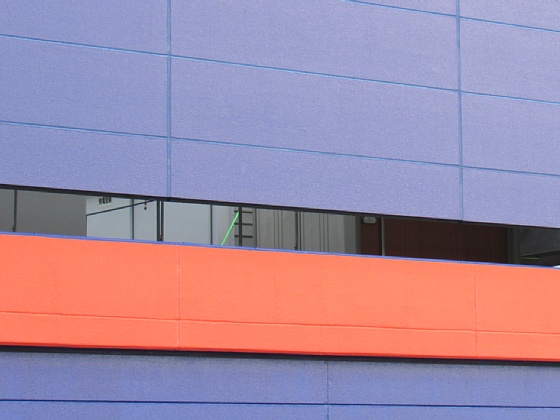

パネルの内側に送信局舎があるようです。　角度を変えて２枚。

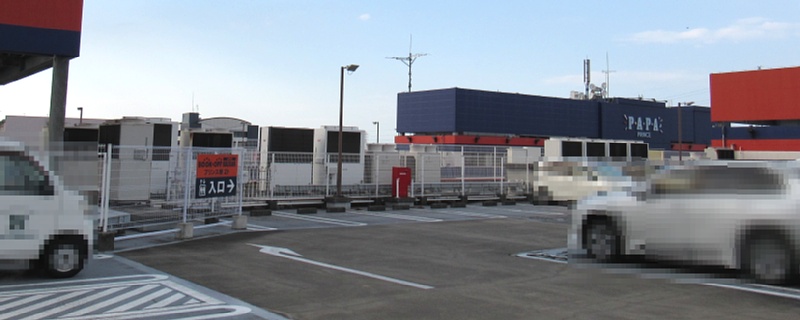

こちらの画像は、もう一棟のプリンセス棟の屋上から見た遠景です。　道路の向こう側に建っています。

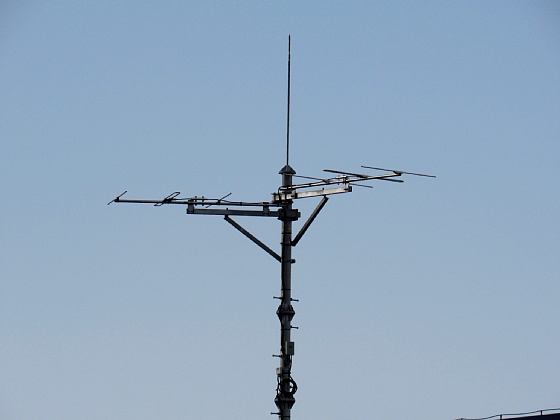

送信アンテナを拡大しました。

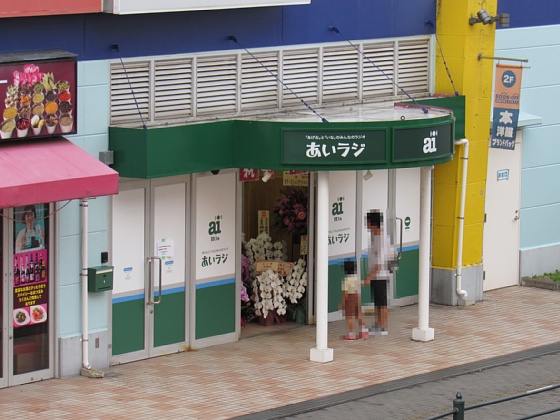

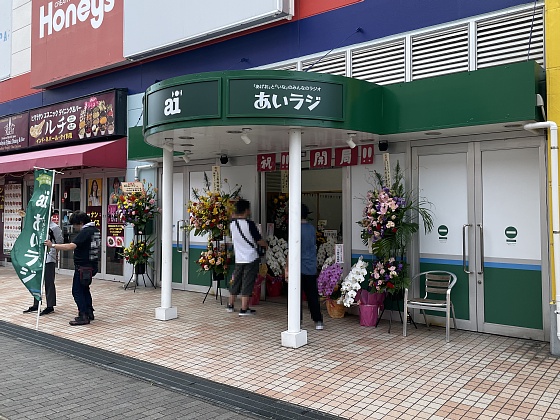

こちらがスタジオ入口です。角度を変えて２枚。

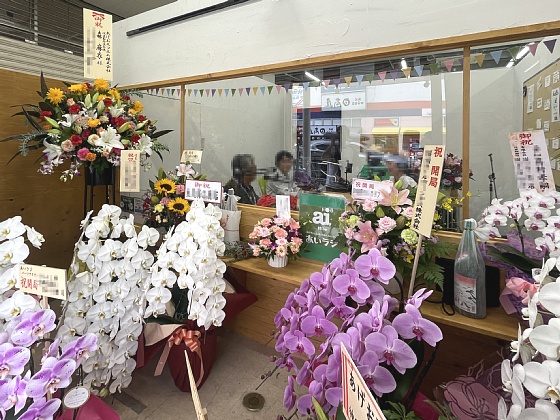

スタジオ前には、お祝いの胡蝶蘭であふれています。

入口扉のロゴです。

放送局データ

あいラジ　　８９．１ＭＨｚ　　２０Ｗ
