群馬県・中継局
２０２５年画像はＳ様提供

横川テレビ中継局　　２０１３年７月（当方撮影）、２０２５年１１月撮影（Ｓ様提供）

最初は、当方の２０１３年の訪問記です。Ｓ様提供の画像は、後半をご覧ください。

横川テレビ中継局は「峠の釜飯」で有名なＪＲ横川駅から少し西方向の高台にあります。アナログでは、ＮＨＫとＧＴＶのみの送信でした。
一方デジタルでは、東京民放５社も開局しました。

碓氷峠の一般道は道路事情が厳しく、あまり走りたくない場所です。アナログ時代には訪問するほどの魅力を感じず、高速道路を
通過するだけでした。
今回は、妙義中継局と併せて訪問してきました。なお、時間の関係で、この位置からの撮影のみです。

全景です。芝生広場の向こうに各中継局が見えます。

かつてのアナログ中継局の説明です。当中継局は、アナログではＮＨＫとＧＴＶのみの中継局でした。２社は別々に中継局を設置していました。

まず、ＮＨＫからです。１９７２年１２月の開局です。送信アンテナは２波共用２Ｌ１段１面＋４Ｌ１段２面の構成。
受信は東へ約３００ｍ離れた地点にあった４ｍグリッドパラボラで妙義中継局受けでした。

ＮＨＫアナログの全景です。

送信アンテナです。

続いてＧＴＶです。１９８６年３月の開局です。送信アンテナはＮＨＫと同じく２Ｌ１段１面＋４Ｌ１段２面の構成。こちらの受信は送信鉄塔の
３ｍグリッドパラボラで妙義中継局受けです。

ＧＴＶアナログの全景です。

送信アンテナです。

ＮＨＫとＧＴＶの受信ポイントがなぜ違うのか疑問ですが、中継局の位置が１００ｍぐらい離れていますので、微妙に受信環境が
違うのかもしれませんが未確認です。

一方デジタルでは、東京民放５社も開局し、全社共用で中継局を設置しました。全社同時に２００９年１２月末の開局です。

デジタル中継局の全景と鉄塔上部の拡大です。

近くには、「碓氷峠鉄道文化村」と云う施設があり、中継局へ向かう道すがら、
かつて碓氷峠を行き来していた電車・機関車が展示されているのが見えました。

また、中継局への登り口前には、碓氷関所跡もありました。

中継局訪問だけでなく、鉄道関係と歴史街道でも取材したい場所ですね。

Ｓ様より２０２５年１１月撮影の現状画像が届きました。ご覧ください。

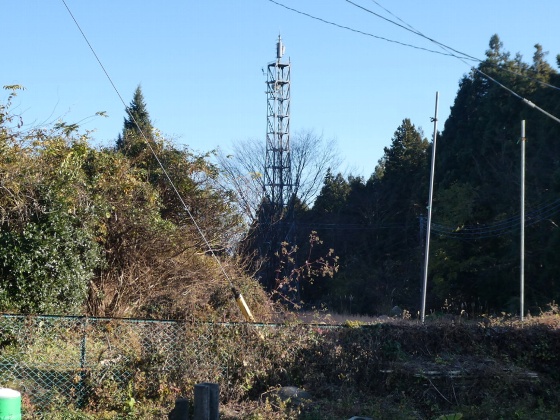

遠景です。

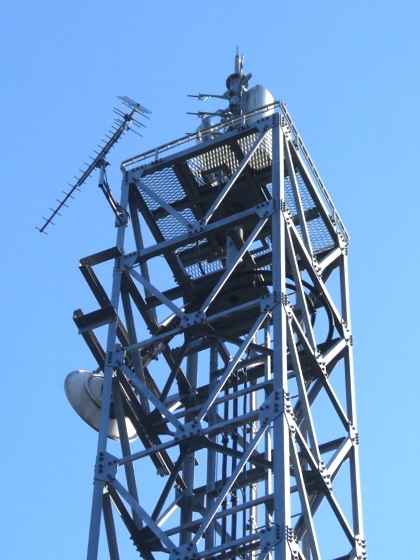

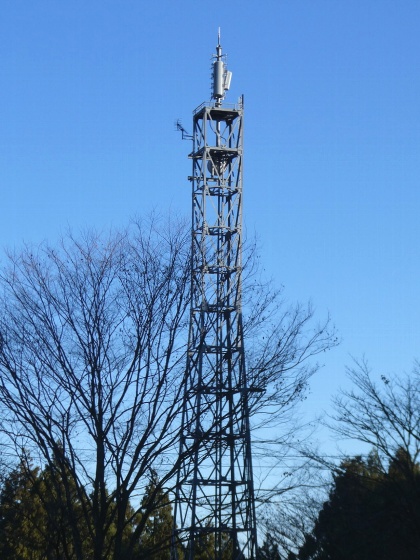

鉄塔の拡大です。　角度と倍率を変え２枚。

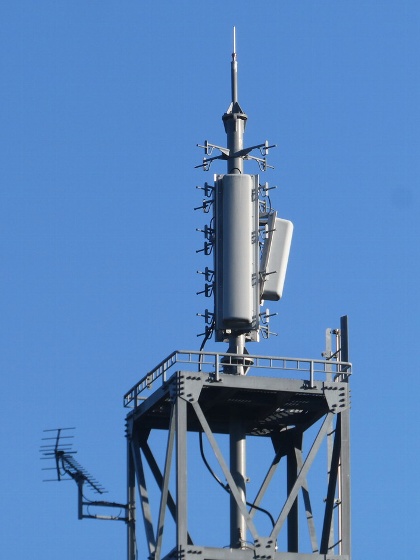

送信アンテナです。　形式は、全社共用４Ｌ１段２面＋２Ｌ１段１面の構成です。

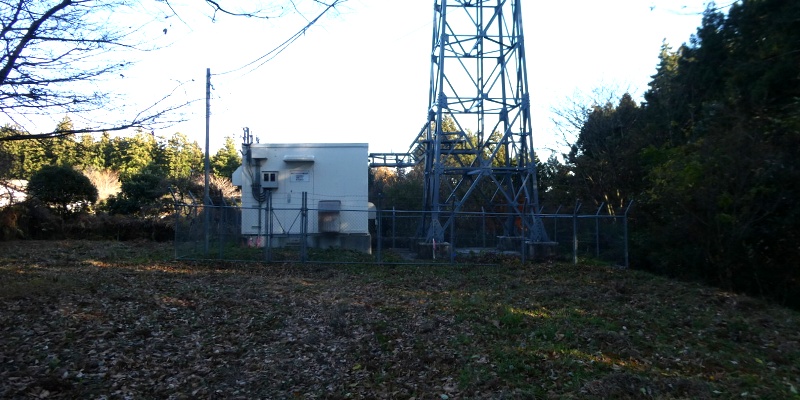

敷地の様子です。

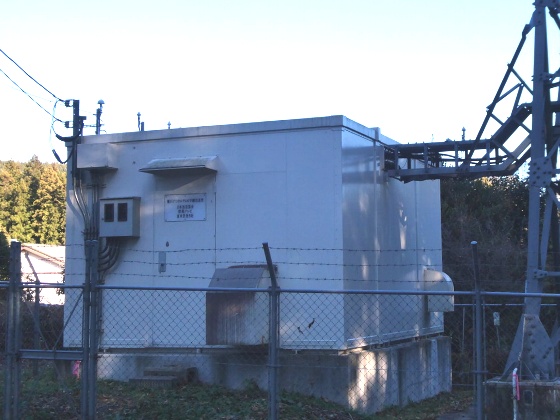

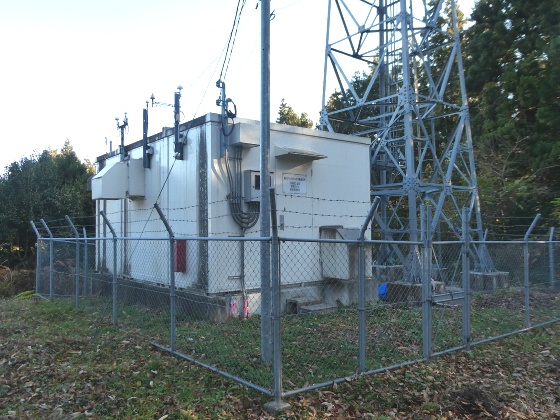

局舎を角度を変えて２枚。

表札です。　東京民放は簡略表示です。

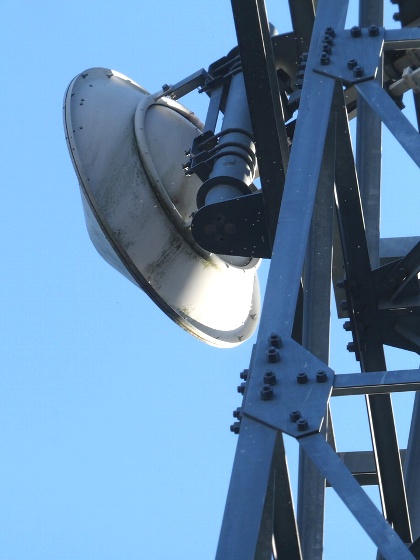

妙技固定局受け全社共用ＴＴＬ
９０ｃｍプレートパラボラです。

モニターアンテナです。

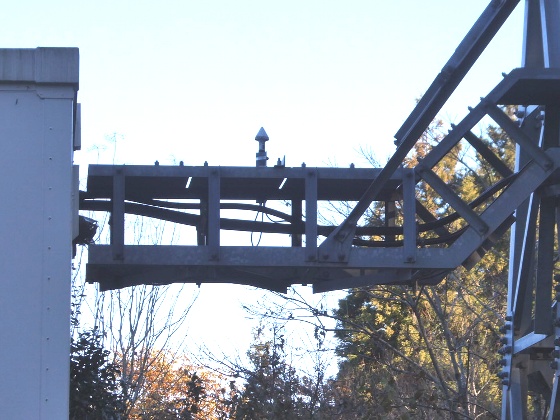

ラックにＧＰＳがあります。
ラック下部右隅に監視機器のアンテナもあります。

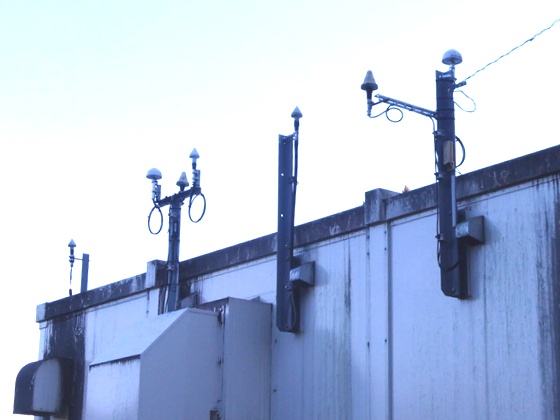

局舎にもＧＰＳがあります。

当方の２０１３年の訪問では、時間の都合でゆっくり見ることができませんでした。
Ｓ様には、直近から撮影の画像提供、ありがとうございます。

中継局データ

アナログテレビでは、東京民放５社は中継局を設置していません。

アナログテレビ放送は２０１１年７月２４日をもって終了しました。
