送信塔　見て歩き
群馬県・中継局

妙義テレビ中継局　　２０１３年７月撮影（下方に２００７年２月撮影の参考画像もあります）

しくいち様より、２０２５年１０月撮影の現状画像が届きました。　こちらからご覧ください。

妙義中継局は、富岡市妙義町北山に設置されています。（工場敷地内に設置のようです。）
上信越自動車道を藤岡から軽井沢方面へ走行していると下仁田を過ぎて、しばらくの地点で左側に見えます。
以前から少し気になる中継局でしたが、ＮＨＫとＧＴＶのみの中継局のため、横目で通り過ぎるだけでした。

デジタル時代になり、東京民放５社も開局しましたので状況を見てきました。

訪問してみると、現時点ではアナログ設備の大半は残っているようでした。

ここでかつてのアナログ中継局の説明です。
開局はＮＨＫが１９７２年１２月、ＧＴＶが１９８６年４月です。２社別々に設置の中継局です。
送信アンテナは、両社とも４Ｌ１段１面＋６Ｌ１段２面の構成です。（ＮＨＫは２波共用）
受信はどちらも３ｍグリッドパラボラにて下仁田中継局受けです。（ＮＨＫは２波共用）

２００９年１２月末に全社同時にデジタル化されました。

それでは、画像で紹介します。

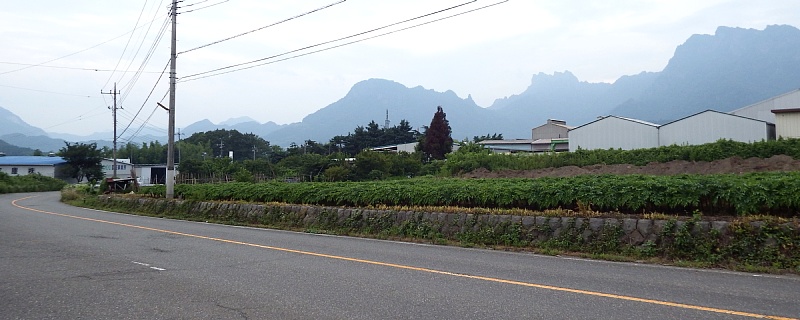

遠景です。　中継局がある場所は、工場敷地内のようです。

このポイントからは、３基の鉄塔が見えます。

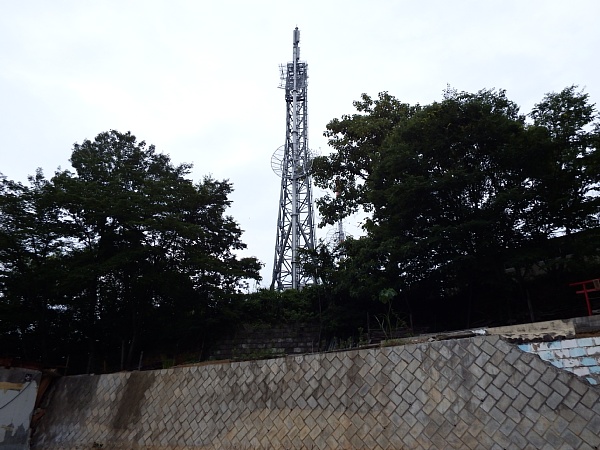

通りからは崖の上にあるように見えます。デジタルと旧ＮＨＫアナログが重なっています。

まずは、旧ＮＨＫアナログです。

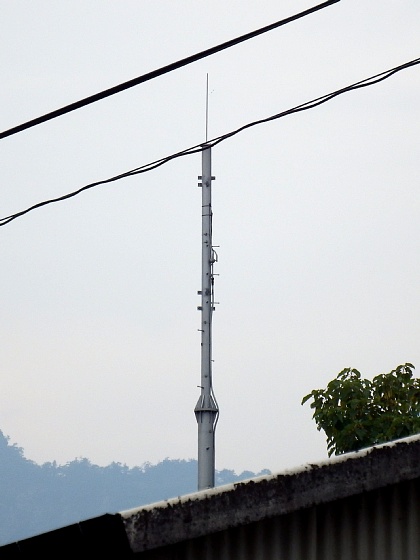

ＮＨＫアンテナの跡です。

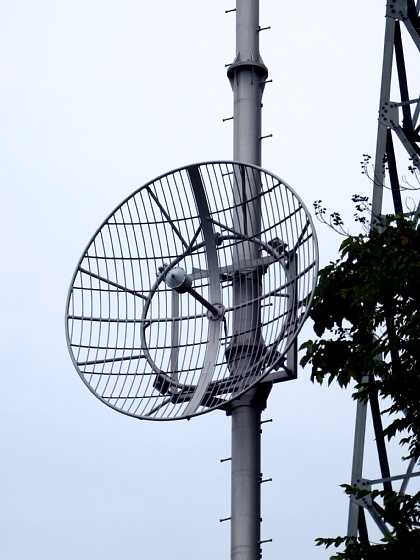

受信パラボラは残っています。

続いて、旧ＧＴＶアナログです。

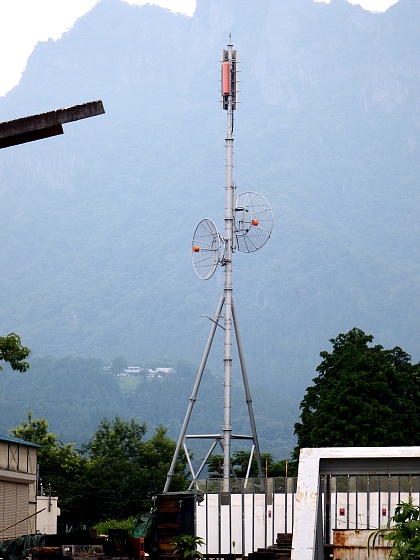

全景と鉄塔の拡大です。　こちらは、アナログ設備がそのまま残っているようです。

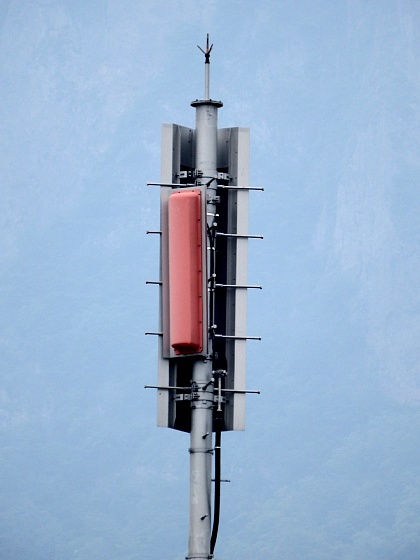

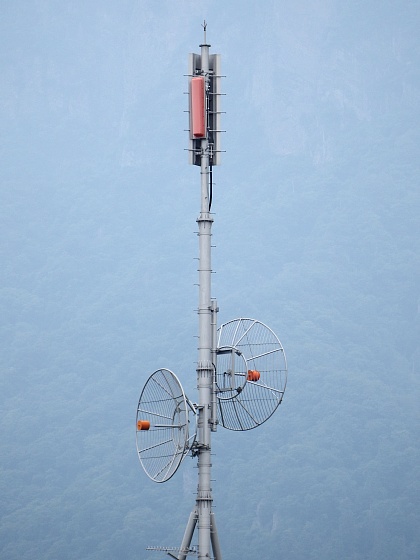

送信アンテナの拡大です。

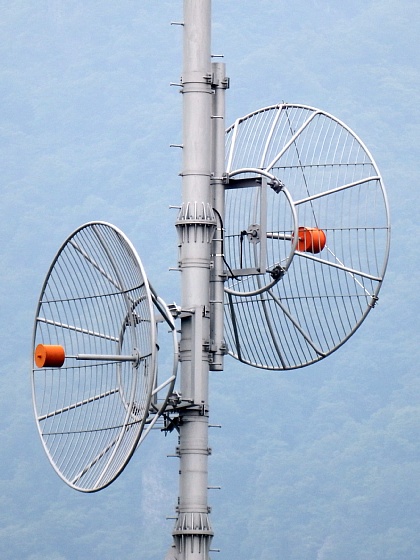

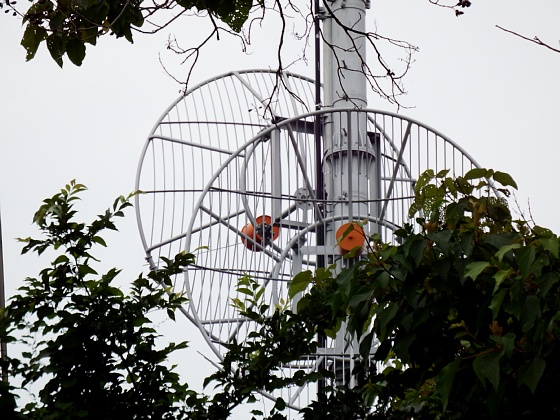

資料には無い、向こう向きのパラボラがあります。

開局日は、ＮＨＫ、ＧＴＶとも横川中継局と同時開局のようです。

なお、ＧＴＶはアナアナ変更の対象でした。１９ｃｈ→３４ｃｈへの変更です。
当中継局を受けている横川中継局の受信設備にも変更があったものと思われます。

（パラボラが北西にも向いているのは、妙義中継局から横川中継局へは垂直偏波による放送波送信をしていた
との情報がありました。←未確認です。）

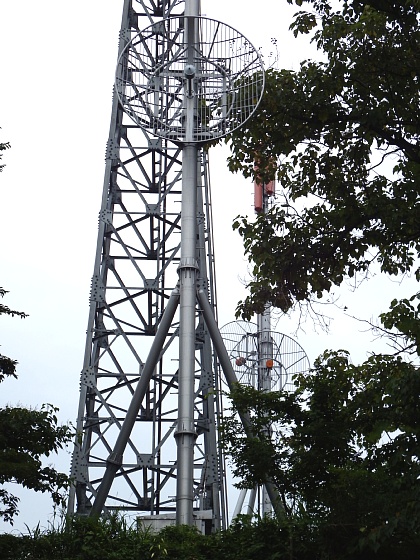

この位置からは、ＮＨＫとＧＴＶのアナログパラボラが見えます。
また、ＮＨＫ中継局の局舎らしい建物も、ちらっと見えています。

続いて、デジタル中継局です。　デジタルでは、東京民放５社も開局し、全社共用で中継局を新築しました。

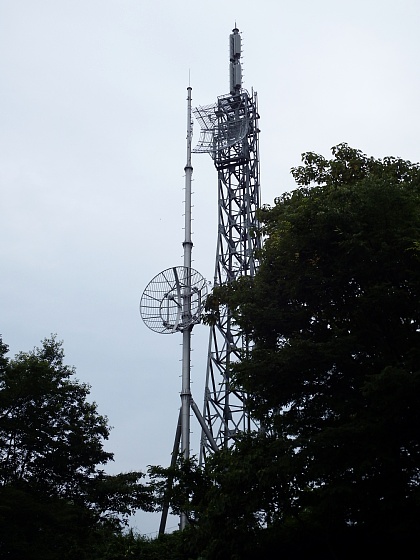

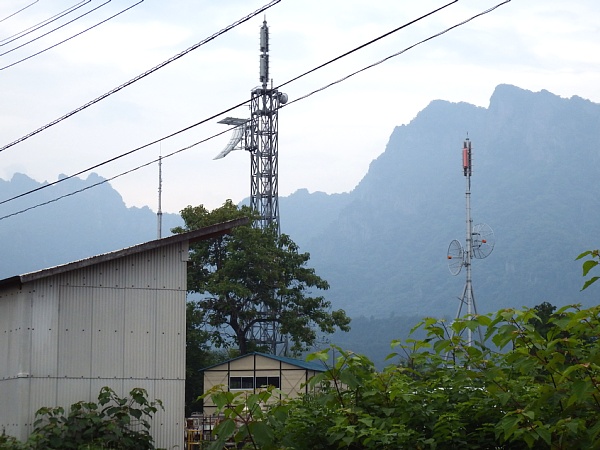

デジタル鉄塔と旧ＮＨＫアナログ鉄塔です。　倍率を変えて２枚。

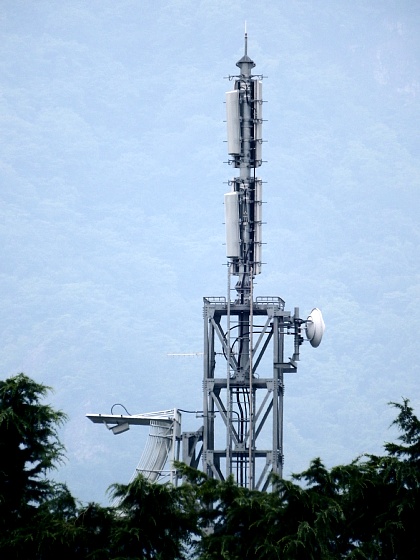

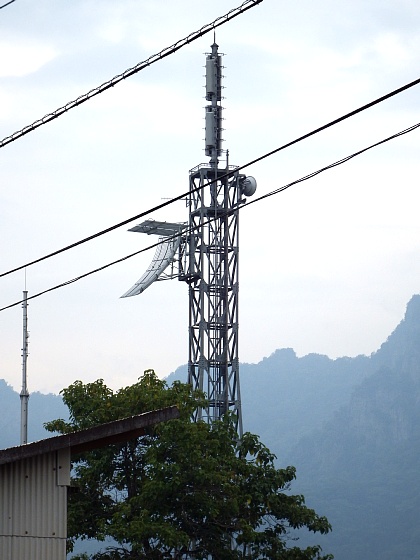

デジタル鉄塔を角度を変えて２枚。

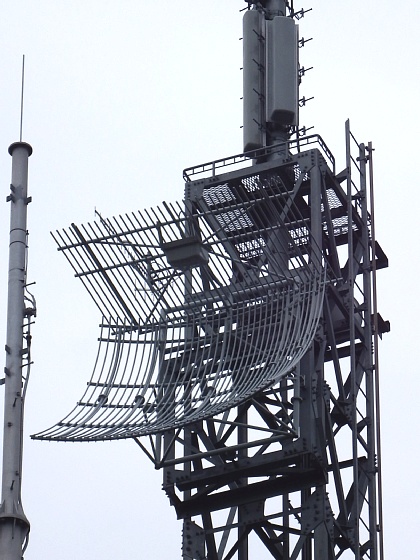

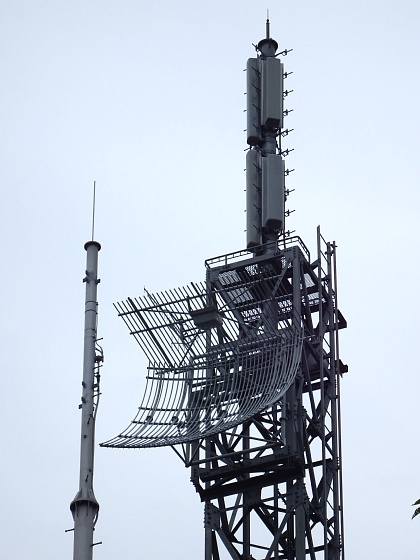

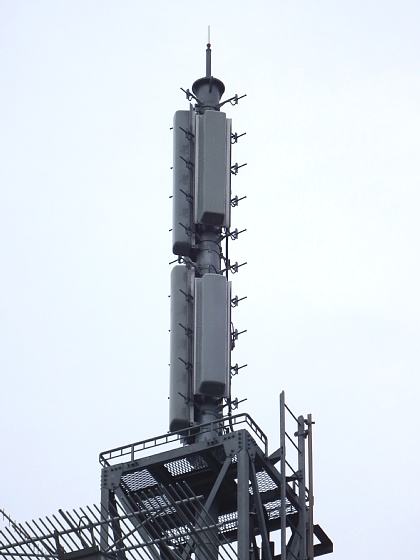

送信アンテナは、アナログと同じ形式が２セットです。

下仁田中継局放送波受けのオフセットパラボラです。

送信アンテナは、上段がＴＢＳ・ＣＸ・ＥＸ・ＴＸ・ＧＴＶ共用、下段がＮＨＫ２波・ＮＴＶ共用です。
これは、送信チャンネルのハイ・ロー別と思われます。

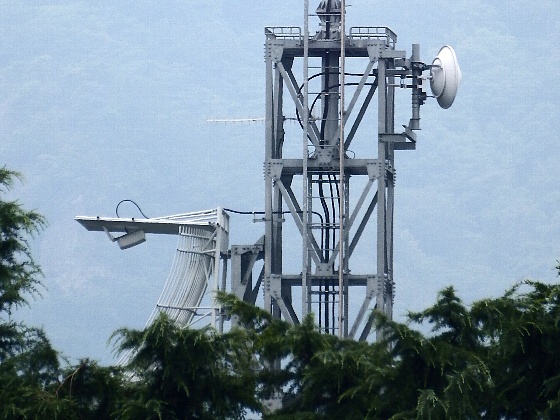

当中継局には、ＴＴＬ固定局が併設されています。（全社共用）

左側のオフセットパラボラで下仁田局を受けて、右側高い位置の９０ｃｍプレートパラボラで横川中継局へ送ってます。

以下は、参考にどうぞ。（高速走行中の撮影につき、ボケ・ブレありです。）

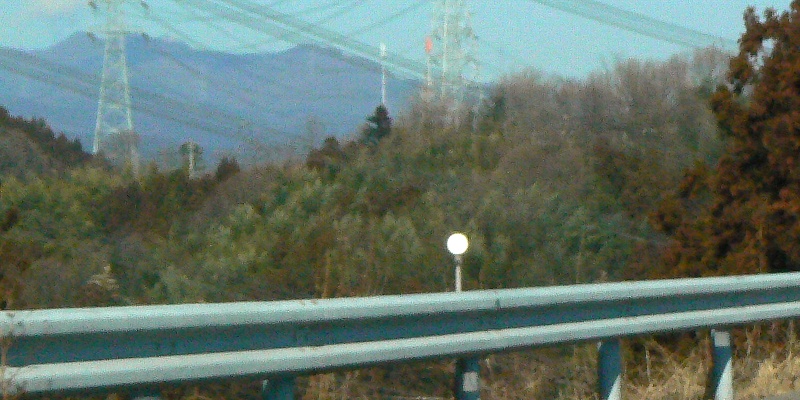

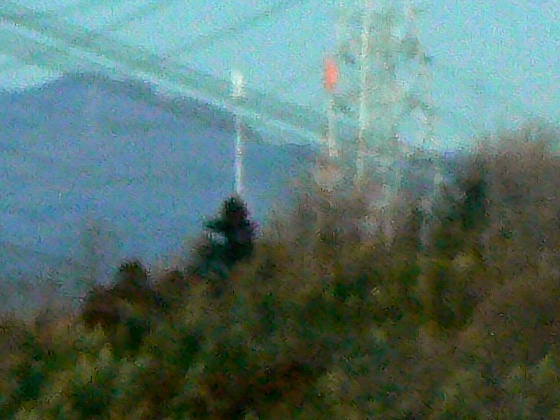

拡大しました。鉄塔は、２本見えます。　２００７年２月撮影

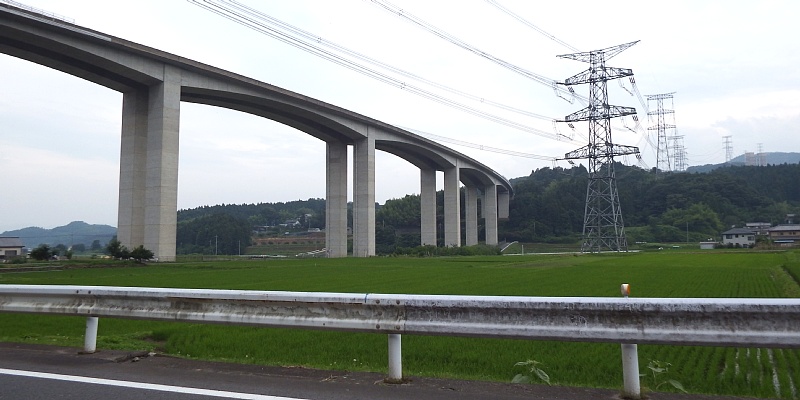

上記画像は、この高架付近からの撮影です。こちらは、２０１３年７月撮影

中継局データ

アナログテレビでは、東京民放５社は中継局を設置していません。

アナログテレビ放送は２０１１年７月２４日をもって終了しました。
