宇都宮市（宇都宮タワー）
しくいち様提供の画像です。

宇都宮タワー（ＮＨＫ宇都宮・とちぎテレビ基幹放送所／東京民放５社宇都宮中継局）　２０２５年９月撮影（しくいち様提供）

しくいち様より、現在の様子（２０２５年９月）の画像が届きました。ご覧ください。

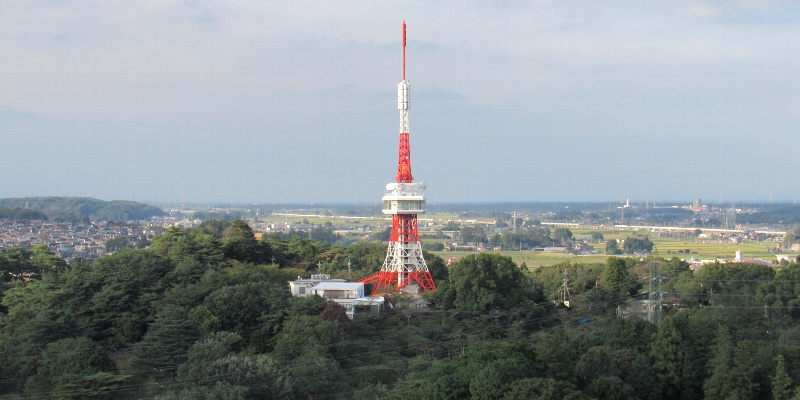

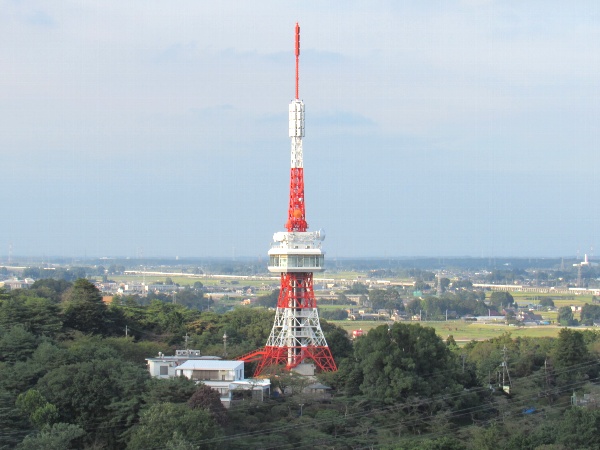

栃木県庁から見た遠景画像です。

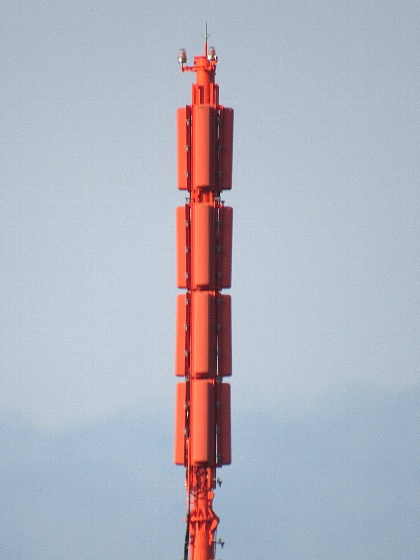

少し拡大しました。

全景です。

先端は、ＮＨＫ・東京民放５社送信共用アンテナです。

その下は、とちぎテレビ単独送信アンテナです。

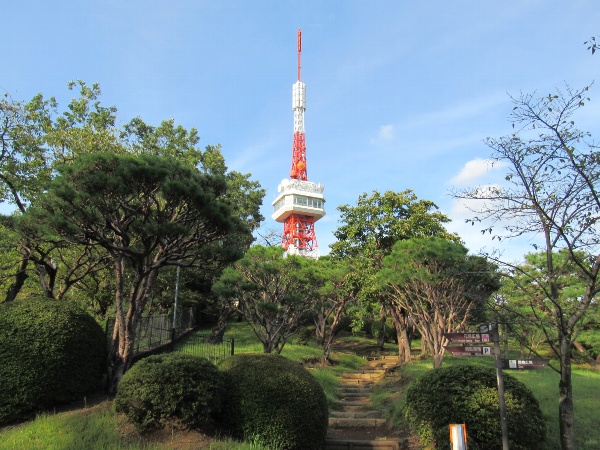

公園内からの撮影です。

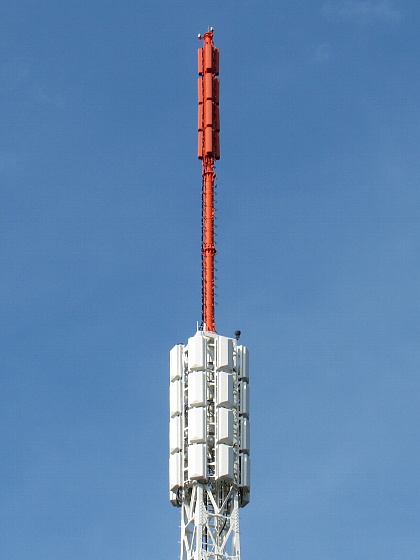

送信アンテナ部の拡大です。

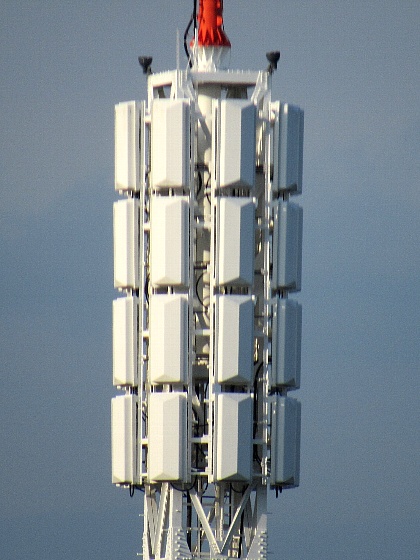

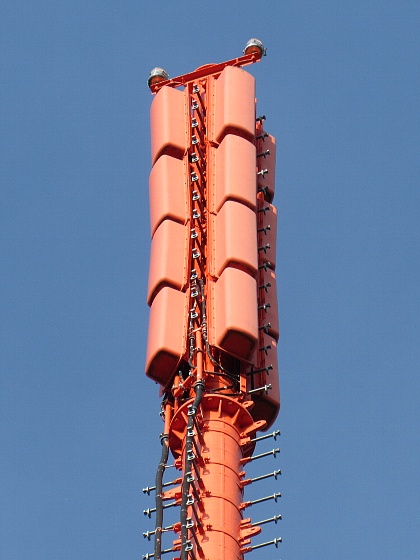

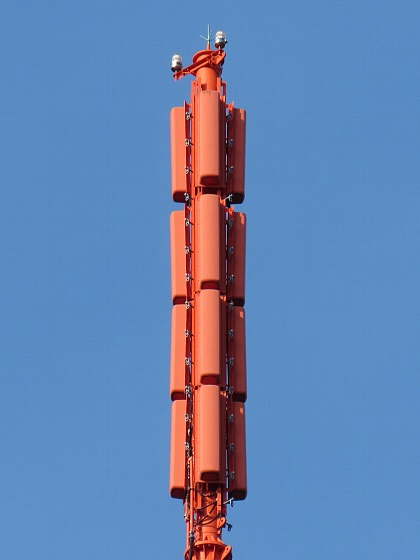

ＮＨＫ・東京民放５社共用送信アンテナを角度を変えて２枚。　形式は、全社共用４Ｌ４段４面です。

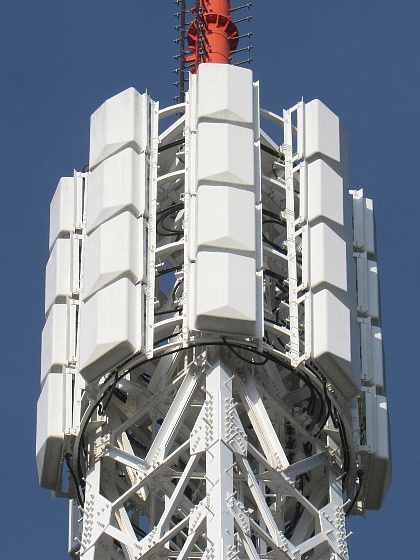

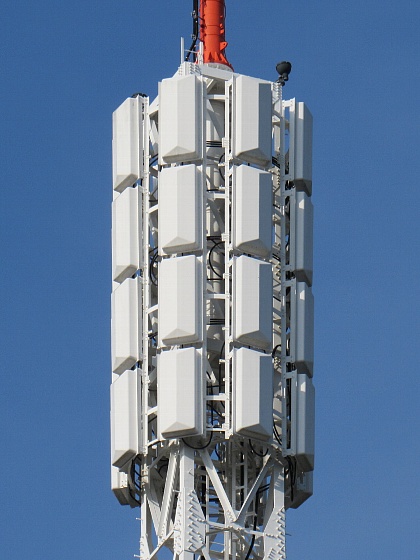

とちぎテレビ単独の送信アンテナを角度を変えて２枚。　形式は４Ｌ４段８面です。（カバーが横に広いので素子が２列のようです。）

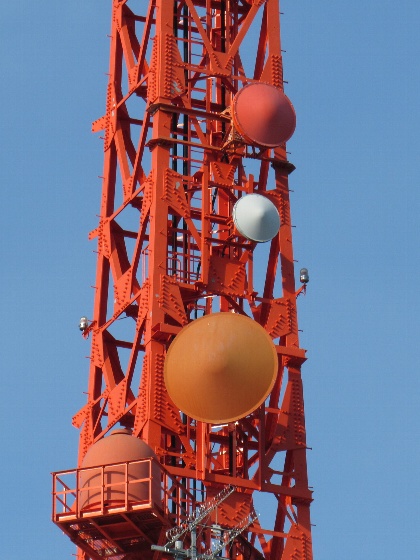

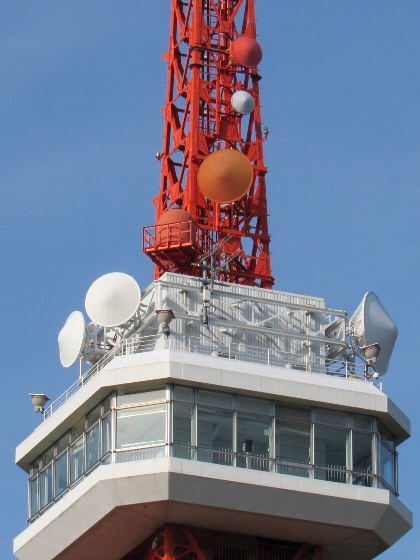

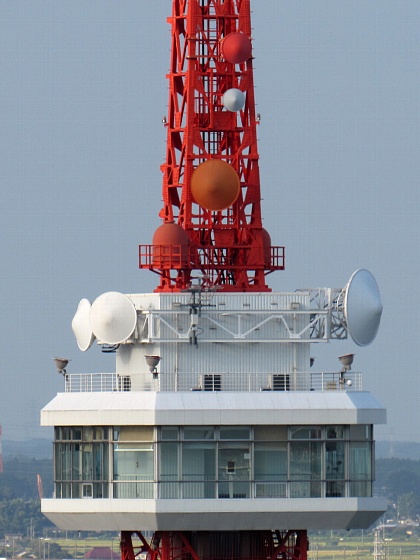

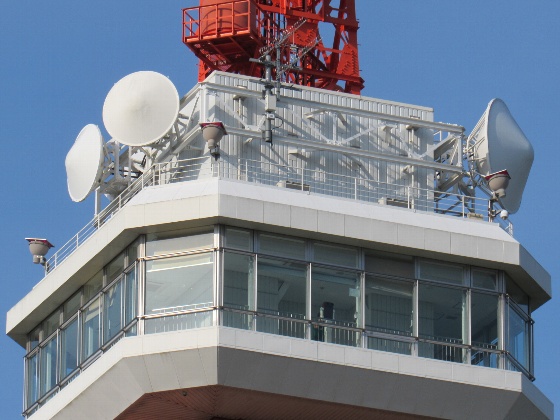

番組伝送や素材伝送用のパラボラです。いくつかの方向に向いています。　右画像の大きな赤いパラボラはNHKのＳＴＬです。

別角度から。

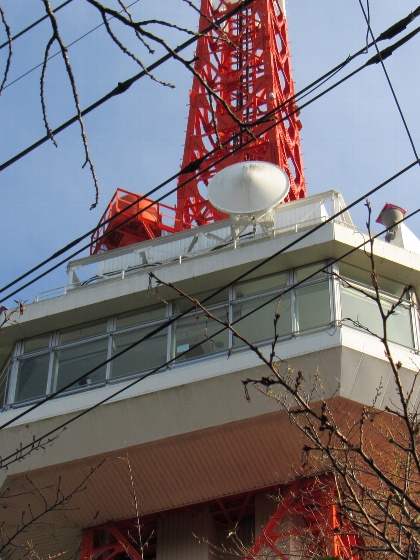

矢板向きのパラボラです。

ドーム型のＦＰＵと思われます。

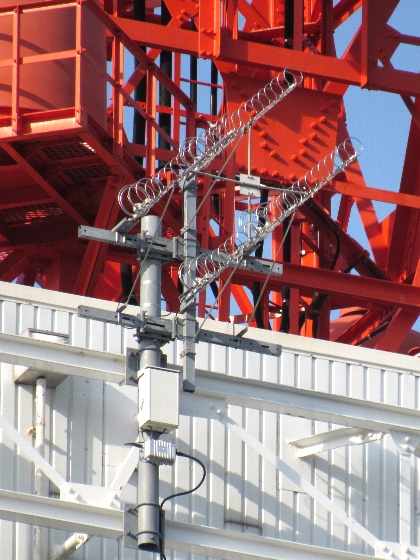

東京方向に向く、ひし形配列の１６素子リングアンテナです。　角度を変えて２枚。
ＮＨＫ－Ｇ以外の予備アンテナ（スカイツリー受け？）と思われますが、未確認です。

宇都宮タワー鉄塔直下の建物（エレベーターホール？）です。

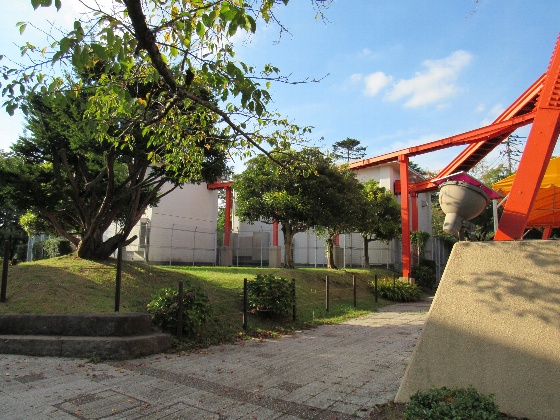

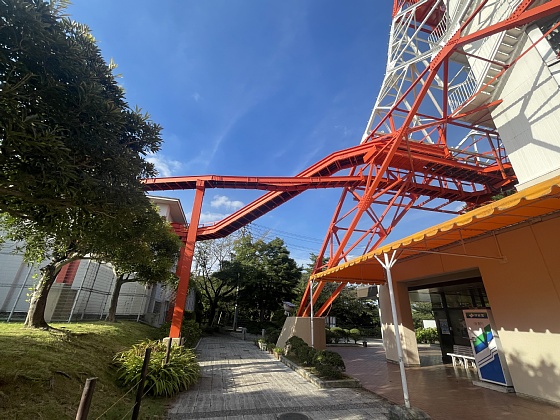

局舎から繋がるラックの様子です。　角度を変えて２枚。

こちらは、ＮＨＫ・東京民放５社の局舎です。　デジタル化で新築されました。　角度を変えて２枚。

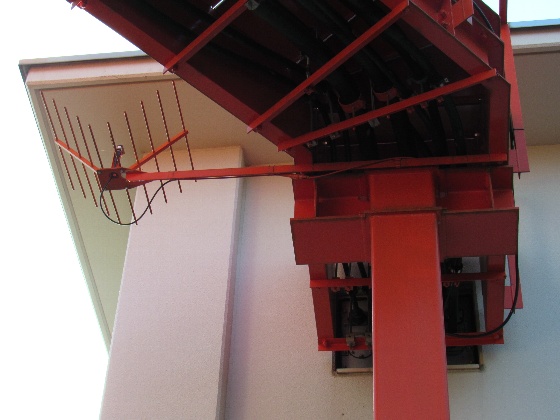

モニターアンテナです。

ＧＰＳです。

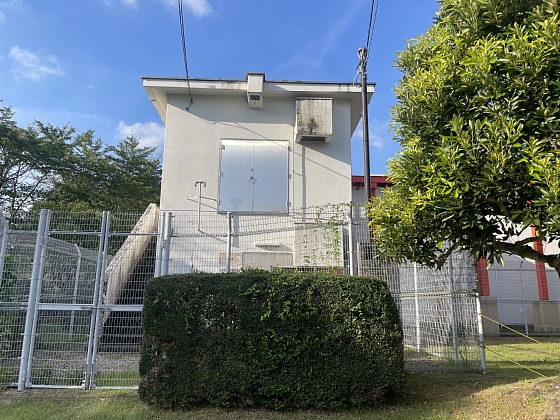

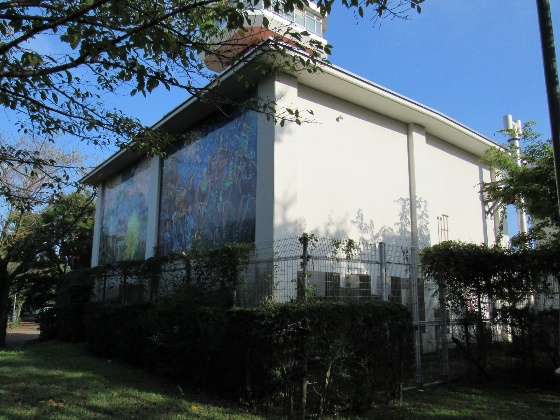

こちらは、とちぎテレビの局舎です。　アナログからの継続です。　角度を変えて２枚。

さらに別角度から。

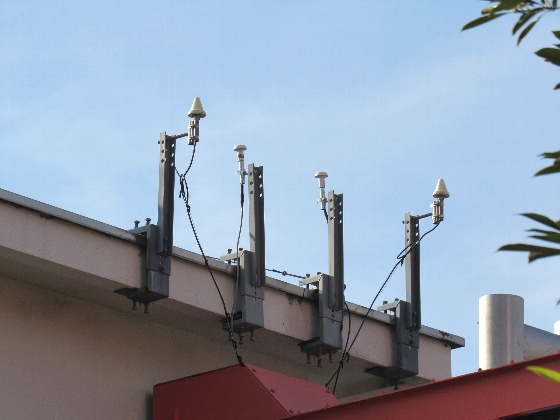

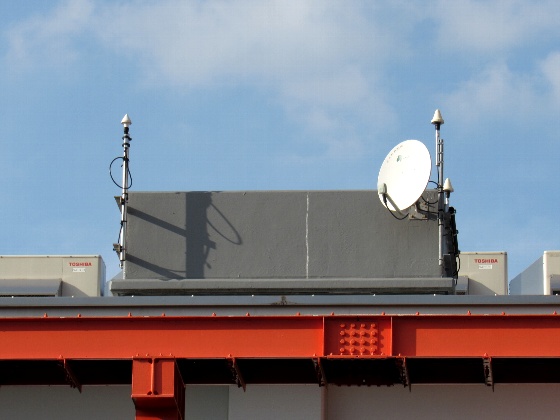

ＧＰＳが４つあります。

ＦＰＵでしょうか。

表札です。

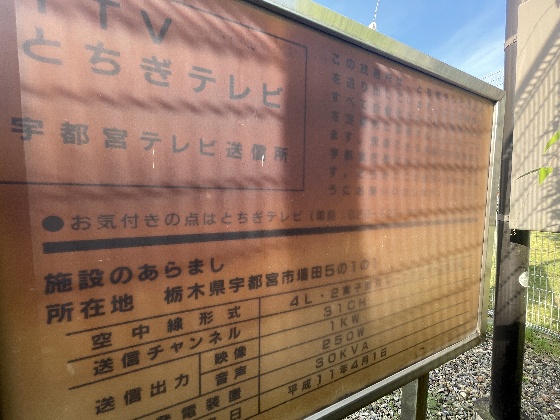

看板は、見え辛いままです。　アンテナは２素子と書いてありました。

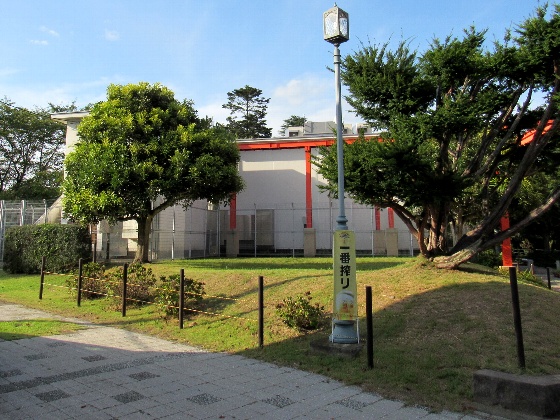

ＮＨＫ・東京民放５社のアナログ局舎跡です。

放送所･中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。
