送 信 塔 見て歩き
宇都宮市 （宇都宮タワー）

宇都宮タワー（とちぎテレビ基幹放送所・ＮＨＫ＆東京民放５社宇都宮中継局）　２００４年７月、２００７年８月撮影

はじめは、２００４年７月の訪問記です。

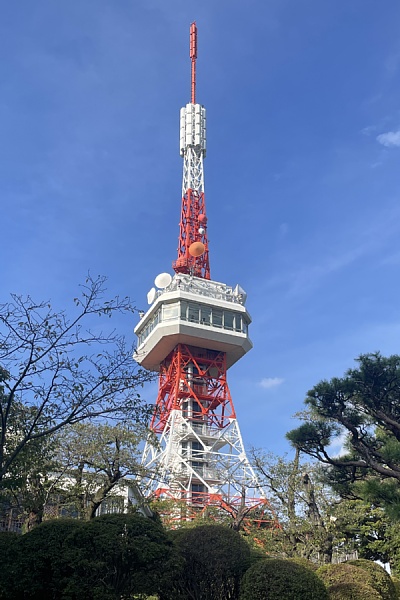

全景です。

「宇都宮タワー」は、栃木県庁にも近い宇都宮市の中心部の高台にあります。 辺りは八幡山（はちまんやま）公園という市民の憩いの場になっています。 鉄塔はこの公園の一番高い場所に建っています。塔には展望台もあり 宇都宮市を一望できます。 当中継局は、１９８０年１０月３日に開局しました。 宇都宮市付近は、元々東京タワーからの電波を受信できる地域ですが、 都市の高層化や１９８２年に開業予定の東北新幹線での受信障害が 予想されたため、その対策として中継局が設置されました。 その後、１９９９年４月には県域民放の「とちぎテレビ」が開局し、この鉄塔を 基幹局として使用しています。 宇都宮タワーは、中継局の開局時には仮称の「八幡山緑地内テレビ中継塔」と 呼ばれていました。 １９８０年１１月１４日の展望台オープンに合わせ、公募で選ばれた「宇都宮タワー」の 名称が お披露目されました。 それとタワーができる前は、この場所に観覧車があったそうです。 ネット上を探索すると１９８０年１０月３日付の中継局開局の記事を発見しました。 記事には工事中の鉄塔画像も掲載されています。（下野新聞 宇都宮版の切抜き）

この中継局は、送信アンテナよりも鉄塔中間部に取り付けられている東京タワーからの電波を受信する八木アンテナの列に目が行きます。
また、反対方向に向いている２つのパラボラアンテナにも注目です。

先端部の送信アンテナは以前、上段をＮＨＫ総合・教育が使用し、下段を「東京民放５社」が共用する形でしたが、
アナアナ変更の際にデジタル化も見据え、上段を「現チャンネル」、下段を「新チャンネル」でそれぞれ全社共用に切り替えられたとのことです。

アンテナを拡大すると、大きさで上段がローチャンネル、下段がハイチャンネルと分かります。

また、下段を新チャンネル用にしたということは、上段は既にデジタル対応になっているのかもしれません。

ＮＨＫと東京広域民放５社（以下、東京各社）共用アンテナの形式は４Ｌ４段４面です。（現チャンネルと新チャンネルは同じ形式です。）
とちぎテレビのアンテナ形式は４Ｌ４段８面です。

当中継局でのアナアナ変更のためのサイマル放送期間は、２００４年７月２０日から２００５年８月３１日までです。
今回の訪問は、ちょうどアナアナ変更が始まった時期でした。

上段・下段の送信アンテナ使用状況について情報をいただきました。ありがとうございます。

受信アンテナは、各社個別に設置しています。 東京民放各社は１２素子八木、ＮＨＫは８素子八木、いずれも２列です。 素子の大きさから見て、上５段が民放、その下の２段がＮＨＫと思われます。 一番下のＵＨＦアンテナは？？。

また、こちら向きの４ｍグリッドパラボラは、予備の矢板中継局受信用です。（ＮＨＫと民放は別々に受信と思われます。）

ドーム状のものも見えます。ＦＰＵでしょうか。その横の向こう向きのパラボラは、とちぎテレビのＳＴＬのようです。

続いて局舎です。

局舎です。手前・とちぎテレビ、奥・東京各社です。さらにその奥にタワーがあります。

看板は、それぞれの局舎前にあります。　少し前に撮影された他サイトの画像を見ますと、とちぎテレビの看板前の樹木が低く看板がよく見えます。

ケーブルラックには２基のモニターアンテナがあります。

入口近くにタワーの案内板がありました。

展望台です。

看板によりますと、この展望台からは、日本一の地平線が一望できるようです。

なお、展望台へは２回の訪問時とも、開館時間外で登れませんでした。

タワーの周りは、芝生広場になっています。

付近の地上から見た風景です。

別方向です。

すぐ近くにアドベンチャーブリッジという吊橋が架かっています。タワー側から渡って行くと、「アドベンチャーＵ」という、子供向けの遊具広場があります。（無料）

２００７年８月に再訪問しました。以下は、その時の様子です。

宇都宮タワーでは、２００５年１２月１日に全社同時にデジタル放送を開局しています。

道路から見た遠景です。

今回訪問するとデジタル局舎が新築されたり、鉄塔にパラボラが増えたりしていました。（下方では、比較のため２００４年の写真と並べて掲載しています。）

東京各社のデジタル共用アンテナです。

東京各社のアナログ共用アンテナです。

とちぎテレビの送信アンテナです。

別角度から。　アナデジ兼用タイプです。

受信アンテナ群です。 展望台上では白色のプレートパラボラが２基増えています。

少し別角度から。

手前は、とちぎテレビの局舎です。

タワーに近い側の東京各社の局舎です。

とちぎテレビの表札です。（前回撮り逃していました。）

看板です。

看板は文字が薄くなった以外、変化はありません。
（局舎を囲むフェンスは取り替えられていたようです。樹木が大きくなり看板が、さらに見辛くなっていました。剪定せず放置のようです。）

新局舎の壁面には、絵が描かれています。　角度を変えて２枚。

さらに、とちぎテレビ側から見たデジタル局舎です。

なお、デジタル局舎には、東京各社のみ入居しており、とちぎテレビはアナログ局舎をデジタル化し継続使用です。

各局舎からのラックです。３基あります。左がデジタルです。

宇都宮タワーの正面入口です。

デジタル局舎からのラックに太いケーブルが３本、細いケーブルが４本の合わせて７本が見えました。

以下は、２００７年と２００４年に撮影したものを並べて比較してみました。
（なお、パラボラの向きや使用目的は、すべて推定で未確認です。）

２００７年

２００４年

展望台上に、パラボラが新設されています。
左の３ｍプレートパラボラは、加波山受信用ＴＴＬ（ＮＨＫ−Ｅと東京民放５社共用）、右は、矢板向き送信用ＴＴＬと思われます。

２００７年

２００４年

 別角度からの比較です。

２００７年

２００４年

南向きのパラボラです。放送会館向きと思われます。

上記画像を引いてみました。　白色パラボラが２基増えています。

赤色パラボラは、以前からあるとちぎテレビ本社向きＳＴＬ（アナ・デジ兼用？）です。
すぐ下の白色２ｍプレートパラボラは、ＮＨＫ放送会館向きデジタル用と思われます。（総合テレビの番組は、放送会館からＳＴＬで送られています。
教育テレビの番組は、東京民放５社と同じ加波山ルートで送られています。）
右隅の白色パラボラは、加波山向きＴＴＬ受け。

２００７年

２００４年

矢板向きの各パラボラです。上段の４ｍグリッドパラボラ２基は、アナログ受信用。
下方の白色２ｍプレートパラボラは、新設のデジタルＴＴＬ送信用。（全社共用）

２００７年

２００４年

２００７年

２００４年

送信アンテナの比較です。　 上段のアンテナを見比べるとチルト角や取付け位置・間隔が微妙に異なっています。　再度アンテナ交換をしたのか、調整が加えられたものと思われます。

２００７年

２００４年

２００７年

２００４年

２００７年

２００４年

さらに別角度から。

２００７年

２００４年

アナログ局舎の裏（芝生広場の一部）にデジタル局舎が新築されました。（右画像・奥の樹木の場所に新築）

追記・２０１０年頃の情報です。

宇都宮タワーには、固定局が併設されています。ＮＨＫと とちぎテレビは八幡山固定局、東京民放５社は宇都宮固定局と名乗っています。

当固定局からは、全社 矢板と鹿沼の各中継局へ番組を伝送しています。さらにＮＨＫと とちぎテレビは柏倉固定局（葛生中継局）へも伝送しています。
（足利中継局送り）また、矢板中継局併設の固定局からは、さらに羽黒山へ伝送されています。

放送所 ･ 中継局データ

上記チャンネルはアナアナ変更後の新チャンネルです。変更前のチャンネルはＮＨＫ−Ｇが２９ｃｈ、Ｅが２７ｃｈ、ＮＴＶが２５ｃｈ、
ＴＢＳが２３ｃｈ、ＣＸが２１ｃｈ、ＥＸが１９ｃｈ、ＴＸが１７ｃｈでした。
（とちぎテレビは基幹局につき、アナアナ変更の対象ではありません。）

アナログテレビ放送は２０１１年７月２４日をもって終了しました。（追記）
