送 信 塔　見て歩き
宮城県 ・ 中継局

志津川テレビ・ＦＭ中継局　　２０２５年５月撮影

志津川中継局は、本吉郡南三陸町戸倉の十二曲峰山に設置されています。

志津川湾沿岸地域など南三陸町を広くカバーしている中継局です。（中継局のある山を近くの保呂羽山と合わせて、
まとめて保呂羽山とも云う場合があるようです。また、アナログとデジタルでは場所が変わっていないにもかかわらず、
デジタルでは設置場所が保呂羽山になっているものがあります。）
また、南三陸町には保呂羽山が二つあり、テレビ塔がある方は「オンナホロワ」と呼び、区別しているそうです。

なお、十二曲峰山とオンナホロワは登山ルートが全く違いますので、もし中継局へ行かれる場合は、
十分にご注意ください。←保呂羽山へ登ってもテレビ塔はありません。

余談はさて置き、最初に、かつてのアナログ中継局の説明です。

当中継局は、宮城県内では最初に開局したＵＨＦ中継局です。開局は老舗３社が同時に１９６８年１０月、
ＭＭＴが１９７１年１０月、ＫＨＢが１９７５年９月です。全社単独設置です。（ＦＭ仙台はＮＨＫに同居。）

また、ＮＨＫ−ＦＭの開局は１９７１年６月、ＦＭ仙台は１９８２年１１月です。

送信アンテナは、全社とも６Ｌ１段２面です。（ＮＨＫのみ２波共用）

受信はＭＭＴ以外は送信点で、ＮＨＫはＧ・Ｅ個別の８素子八木２列、ＴＢＣは１２素子八木２列、ＯＸも１２素子八木２列、
ＭＭＴは約７０ｍ離れた地点で２．４ｍプレートパラボラ、ＫＨＢは２．４ｍグリッドパラボラにて、全局仙台基幹局受けです。

なお、ＭＭＴのみ２．４ｍグリッドパラボラにて気仙沼中継局を予備で受けています。基幹局の場所はほぼ同じですので、
ＭＭＴのみ混信でもあるのでしょうか。

２００８年９月１日に全社同時にデジタル化されました。

デジタルでは、ＮＨＫ単独と民放４社共用の２グループに分かれて設置されています。

当中継局の場所は、国土地理院の地図や航空画像で確認していますが、かなり山奥のようで、直接訪問していません。
（志津川自然の家付近から登るようです。）

そのため、今回は遠景画像のみでの紹介です。

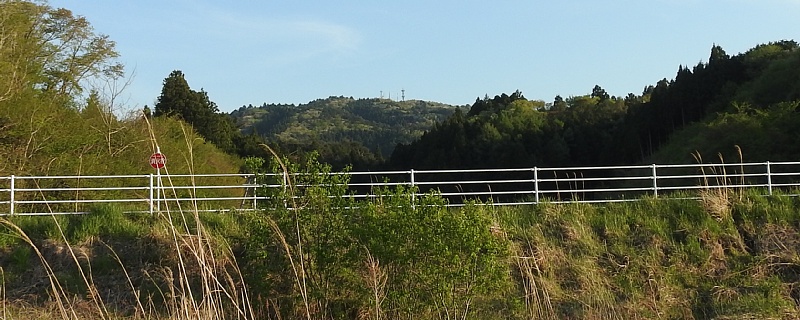

国道３９８号から「南三陸・海のビジターセンター」への曲がり角付近から。

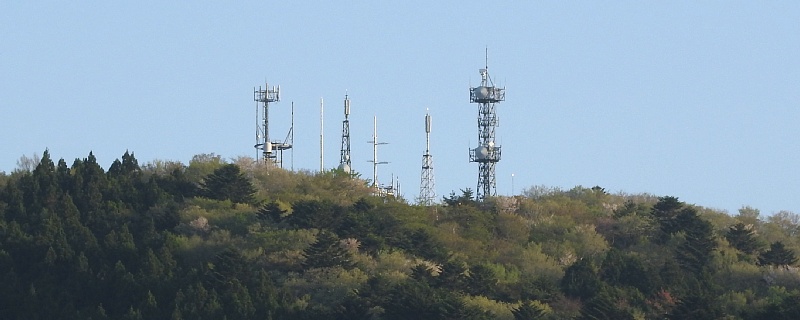

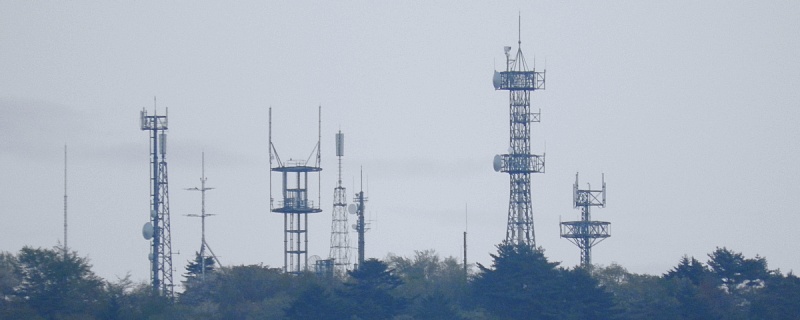

鉄塔群を拡大しました。

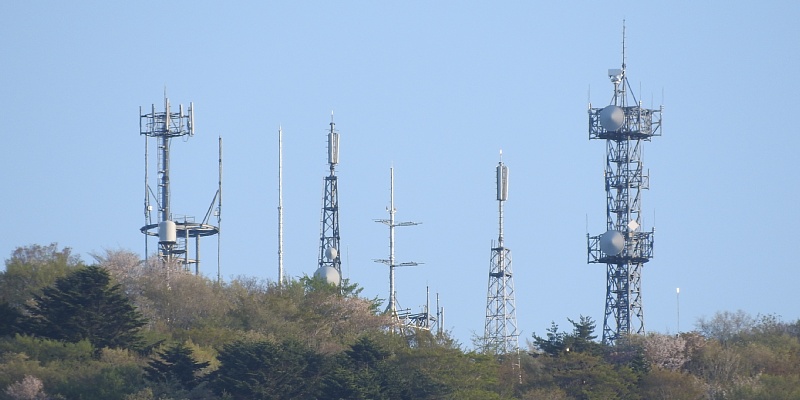

さらに拡大。

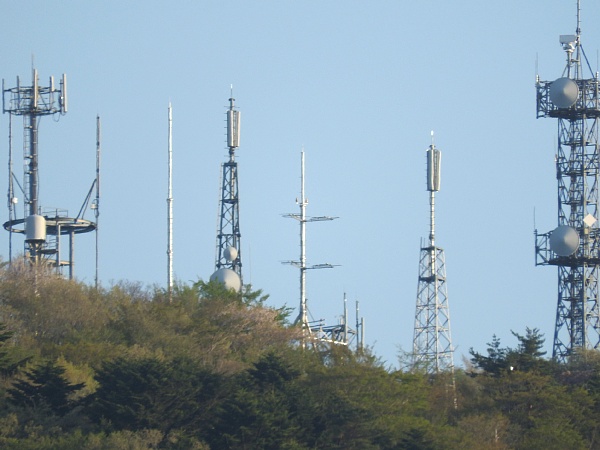

こちらが、放送関係の設備と思われます。　ＦＰＵ・お天気カメラのようなものも見えます。（放送会社のものかは未確認です。）

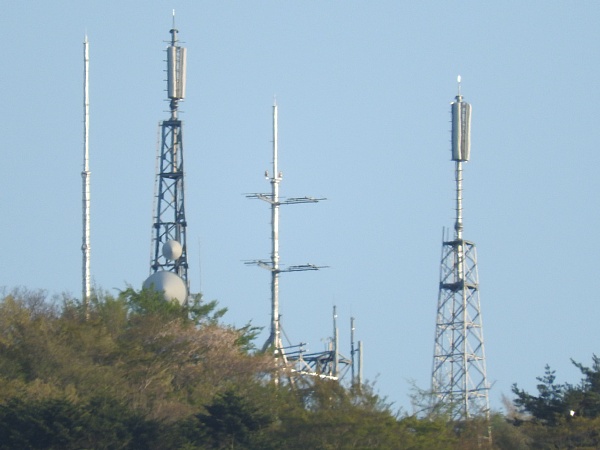

こちらは、中継局鉄塔と思われます。

どの社のものかハッキリしませんが、アナログ鉄塔が１基残っているようです。


ここで、デジタルテレビ中継局の説明です。
中継局は、ＮＨＫと民放の２グループに分かれています。直接訪問していないので、状況がはっきりしませんが、
ＮＨＫでは、局舎はアナログからの継続、鉄塔は新築のようです。（既存鉄塔はＦＭ用として継続使用）
民放側は、アナログＯＸ中継局を継続使用したと思われます。（未確認です。）

送信アンテナは、６Ｌ１段２面です。中継局ごとに、それぞれ全波共用です。
受信はＮＨＫは２波共用２ｍプレートパラボラにて気仙沼固定局ＴＴＬ受けです。民放は４波共用４ｍグリッドパラボラにて
気仙沼中継局放送波受けです。（デジタルでは全社、番組伝送を気仙沼からに変更しています。）

また、ＦＭ送信アンテナは、旧アナログテレビ鉄塔にＮＨＫ−ＦＭ、ＦＭ仙台個別に３素子八木１段２面です。（上段がＮＨＫ−ＦＭ）
受信は２社個別の５素子八木にて仙台基幹局受けです。（機器はＮＨＫ局舎です。）

ここからは、海を挟んだ国道４５号線沿いの駐車帯からの撮影です。　夕暮れ時につき、やや暗い画像です。

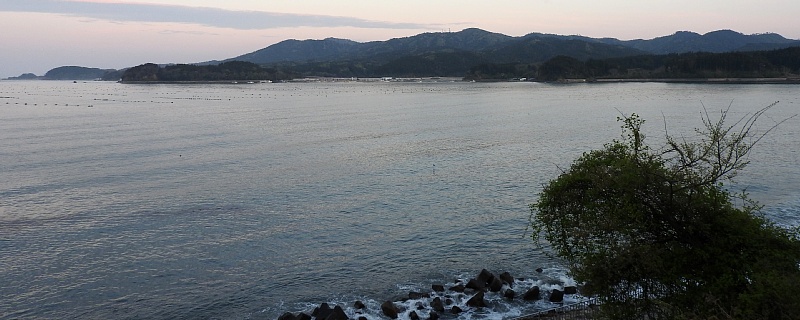

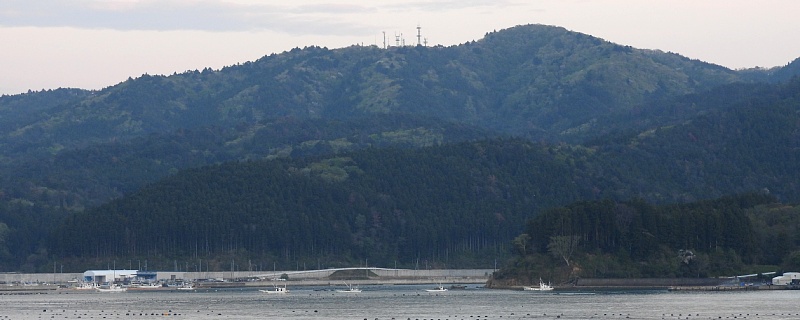

遠景です。

やや拡大しました。

鉄塔群を拡大しました。

放送関係の鉄塔です。

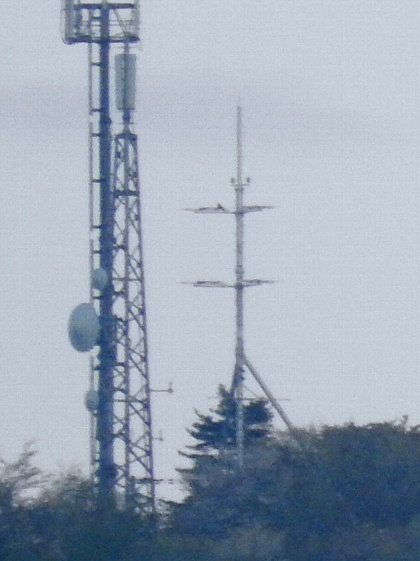

ＮＨＫ中継局と思われます。

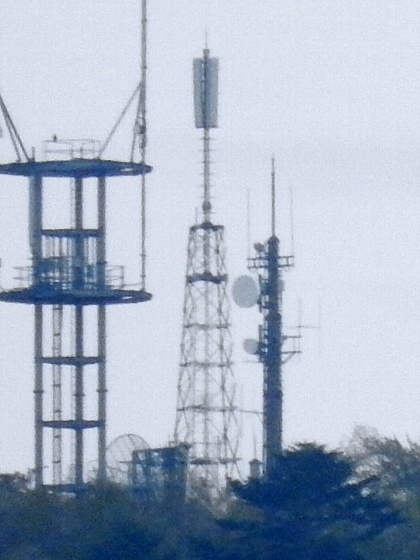

民放中継局と思われます。

ところで、最初にも書きましたか、当中継局はかなりの山奥にあり、２０１１年３月１１日の東日本大震災の際には、
中継局は無事だったものの商用電源が断たれ、非常用電源の燃料も数日分しかなく、中継局までの経路が
通行不能で１６日午後５時ごろに停波したとのことです。

急遽、避難所等への放送サービスを確保するため、ＮＨＫでは特別の許可（３月１５日午後１時３０分に
東北総合通信局が許可）を受け南三陸町の田束山（たつかねやま）に２２ｃｈ・３Ｗの臨時予備送信所を設置し、
１７日午後３時１５分より総合テレビの放送を開始しました。（いつまで運用していたのかは未確認です。また、
チャンネルから見てデジタル放送だったようです。）

また当地には、２０１１年５月１７日に「南三陸災害ＦＭ（通称・ＦＭみなさん）」が
周波数８０．７ＭＨｚ、出力１０Ｗで開局しています。（２０１３年３月３１日で運用終了・廃局。）

中継局データ

宮城県のアナログテレビ放送は２０１２年３月３１日をもって終了しました。

ＮＨＫ−ＦＭ　　８５．２ＭＨｚ　　１０Ｗ
ＦＭ仙台　　　　８４．１ＭＨｚ　　１０Ｗ
