送 信 塔　見て歩き
宮城県 ・ 中継局

牡鹿テレビ中継局　　２０２５年５月撮影

牡鹿（おしか）中継局は牡鹿半島の先端近く、石巻市鮎川浜の御番所山に設置されています。
この辺りは、「おしか御番所公園」として整備され、展望台などもあります。

そんな中、当中継局は公園から続く北側の標高が一番高い辺りに、行政・通信会社鉄塔などともに置局されています。
牡鹿半島南端西側と対岸の網地島の東側をサービスエリアにしています。なお、三角点があるようですが見逃しました。

最初に、かつてのアナログ中継局の説明です。
開局は、ＮＨＫが１９７４年９月、民放４社は同時に１９８０年３月です。
ＮＨＫは単独、民放は共用の２グループに分かれて設置されています。

送信アンテナは、それぞれ全波共用６Ｌ１段２面です。
受信はＮＨＫ２波・ＴＢＣ・ＯＸは個別の８素子八木、ＭＭＴとＫＨＢは共用２．４ｍグリッドパラボラです。
ＯＸのみ、なぜか南へ約２００ｍ離れたコバルトラインの道路下で受けています。（他社は送信点受けですので、
何か受信障害があるようです。）全局仙台基幹局受けです。

２００９年１２月末にデジタル化されました。デジタルでは、民放鉄塔を全社共用で継続使用し局舎は新築です。

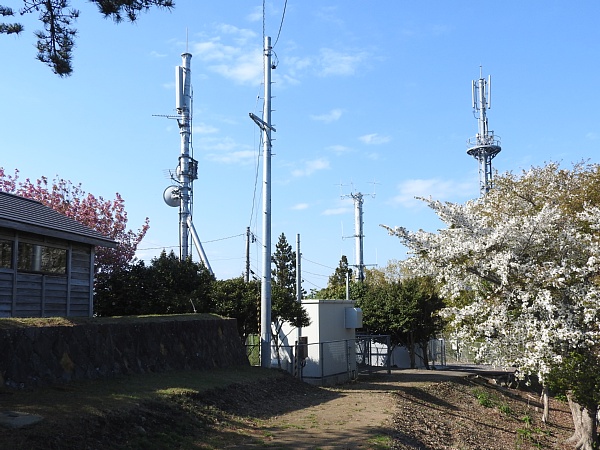

遊歩道（？）から見た遠景です。（北側から南を見ています。）

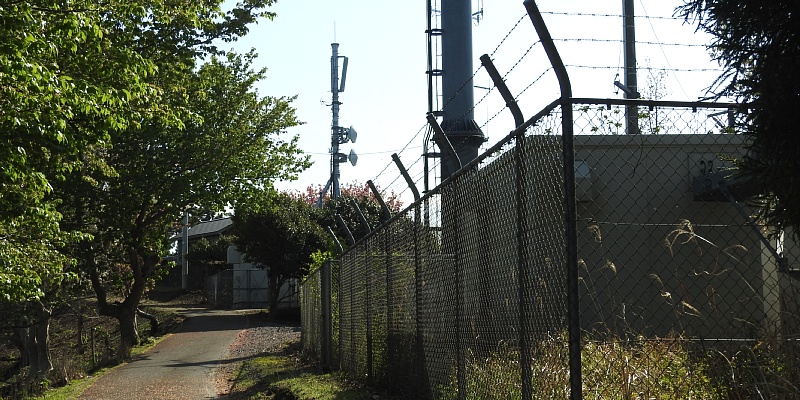

上記とは反対側からの遠景です。

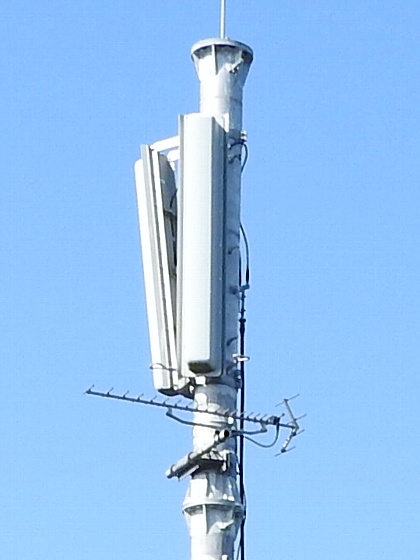

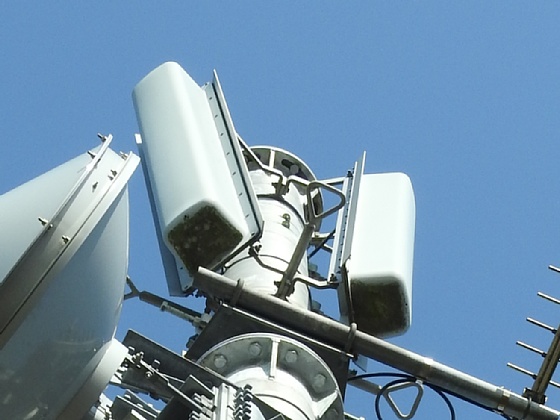

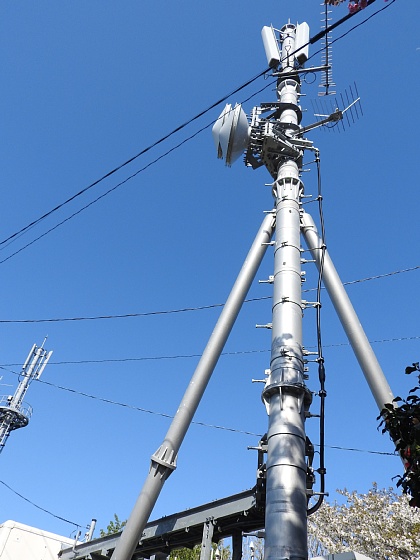

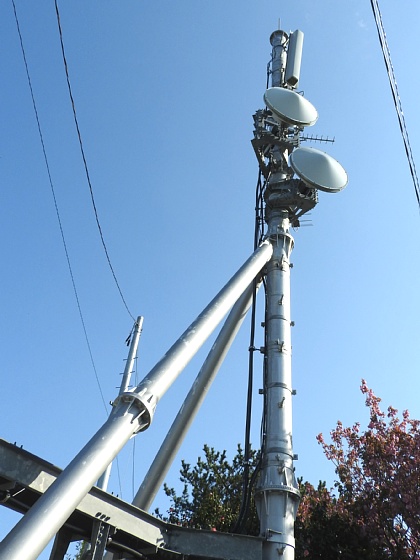

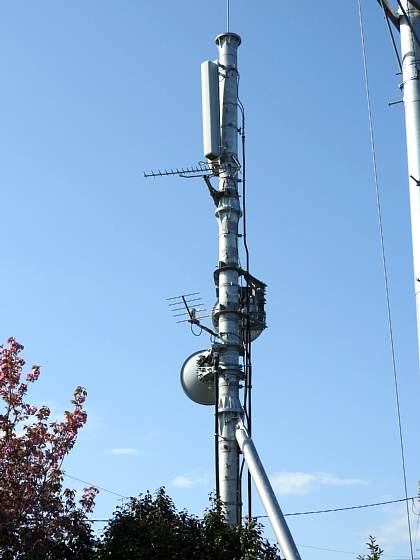

送信アンテナは、全社共用６Ｌ１段２面です。　角度を変えて２枚。

下段のパラボラは、後付けのように見えます。

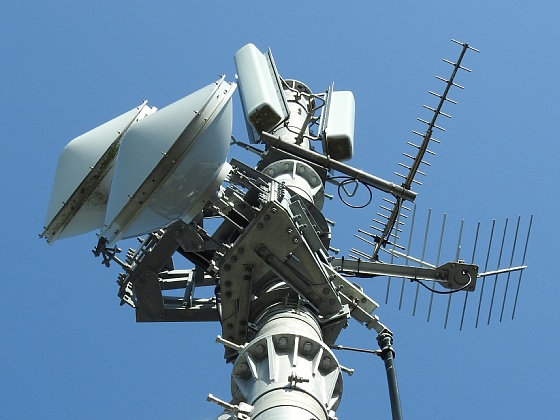

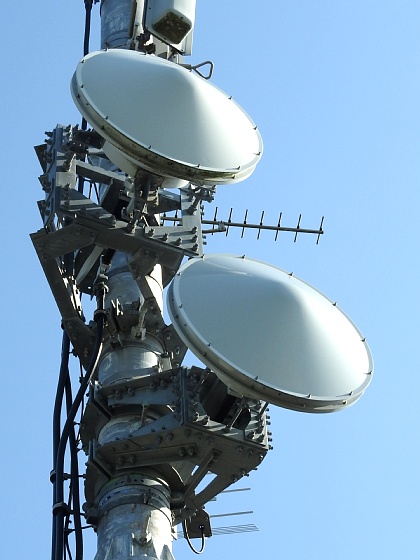

９０ｃｍプレートパラボラが同じ向きに２基あります。 大草山固定局ＴＴＬ受けと思われますが、ＮＨＫと民放は別アンテナなのでしょうか？ 角度を変えて２枚。　　ＵＨＦ八木は、仙台基幹局をモニター（？）

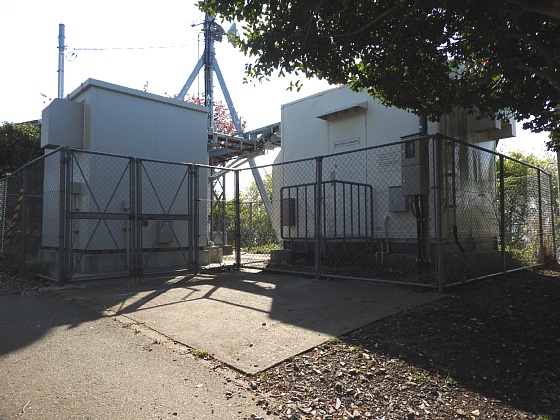

正面側です。　局舎が２棟あります。

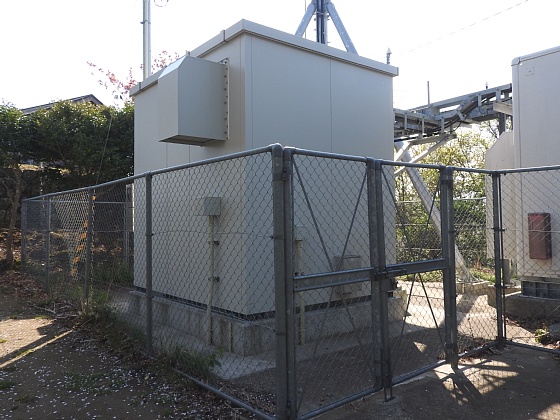

向かって左側の局舎です。

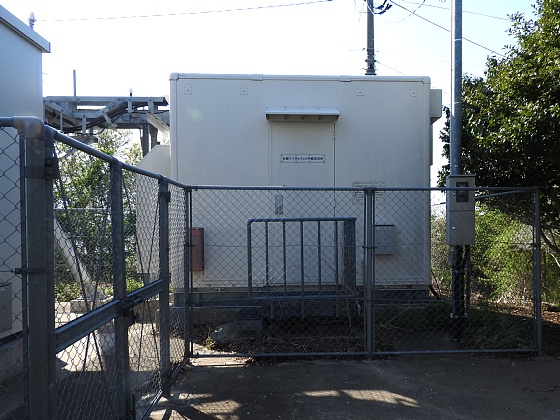

向かって右側の局舎です。

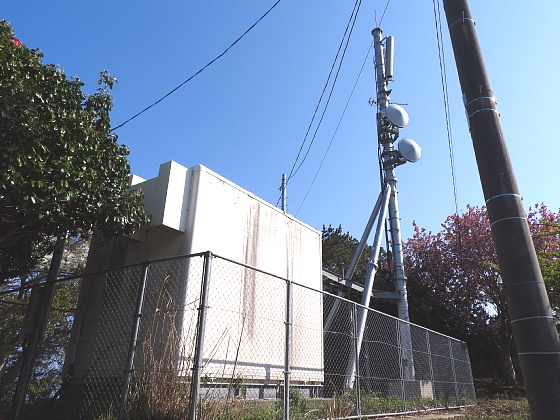

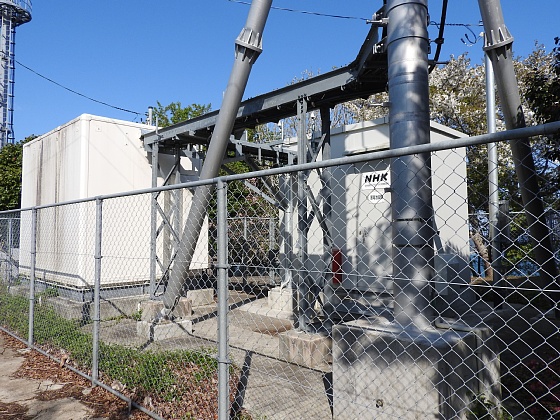

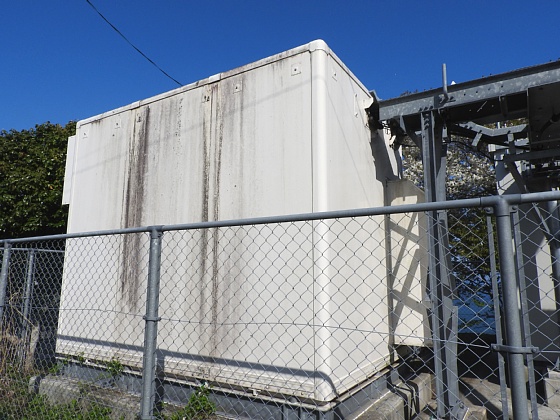

正面から見て向かって右の局舎の裏面です。

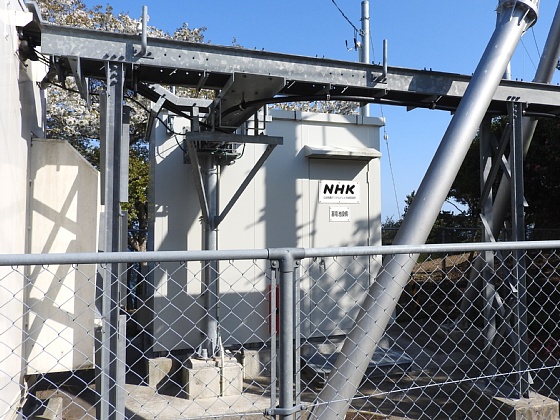

ＮＨＫ局舎は、裏側向きです。

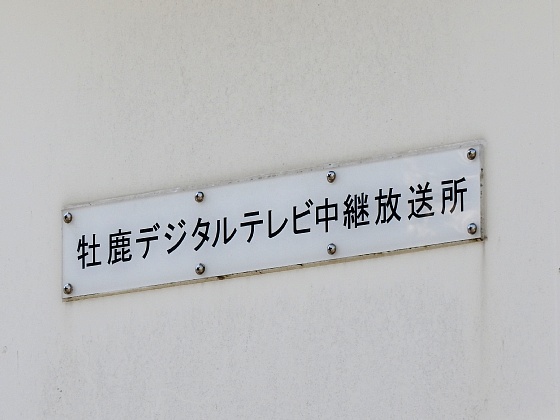

正面から見て向かって右の局舎の表札です。

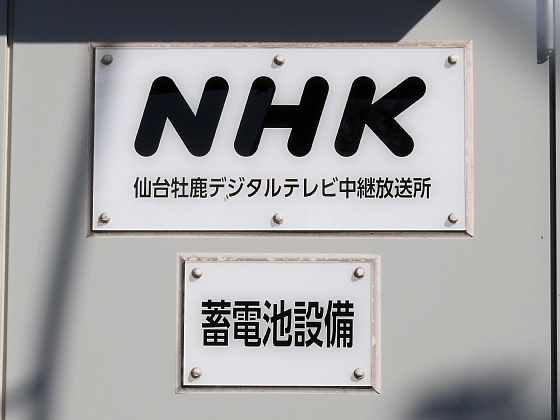

ＮＨＫ局舎の表札です。　「仙台」が頭に付く変わった表示です。

局舎は２棟とも新築と思われますが、なぜかＮＨＫと民放は別棟のようです。　ＮＨＫは後から建てた局舎へ移転した可能性があります。（未確認です。）

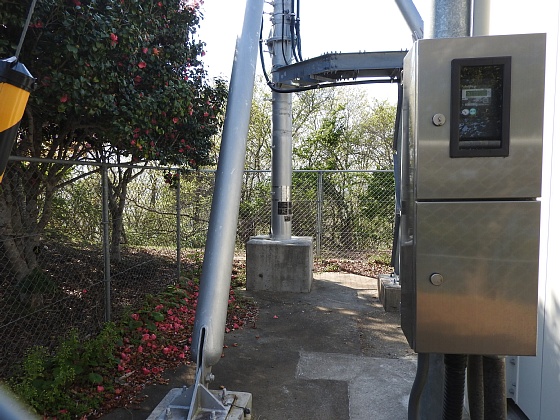

鉄塔基部です。

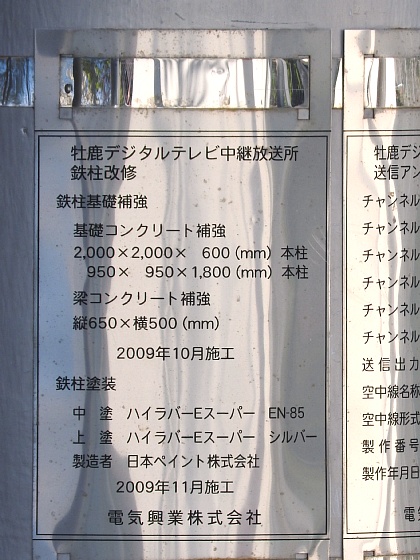

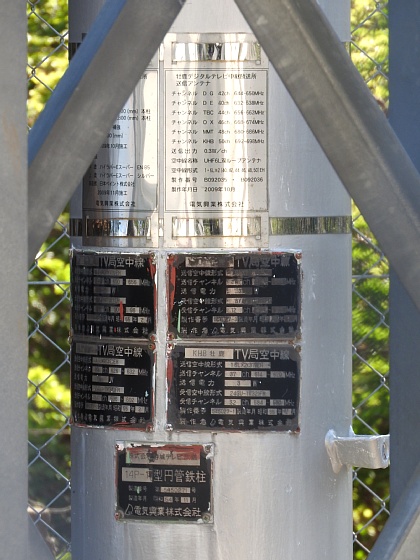

鉄塔には、銘板が沢山付いています。　順番に見ていきます。

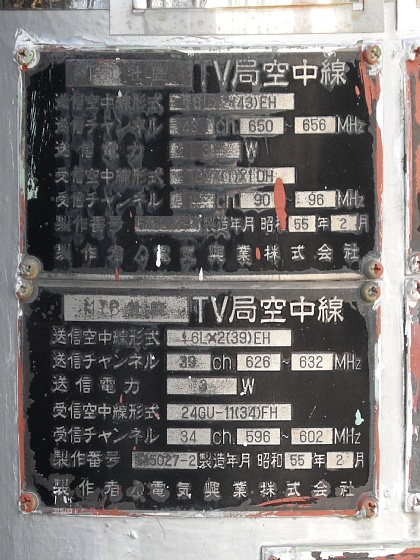

上がＴＢＣ、下はＭＴＢとあります。ミヤギテレビですね。

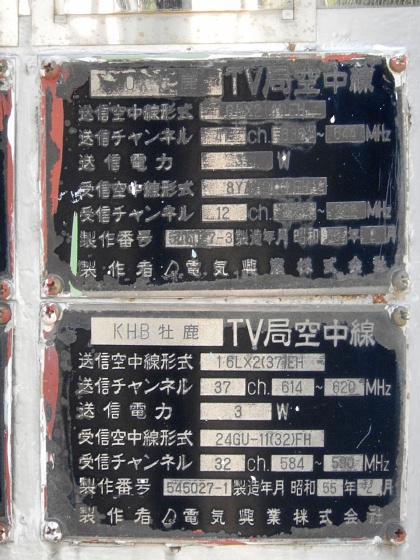

こちらは上がＯＸ、下がＫＨＢです。

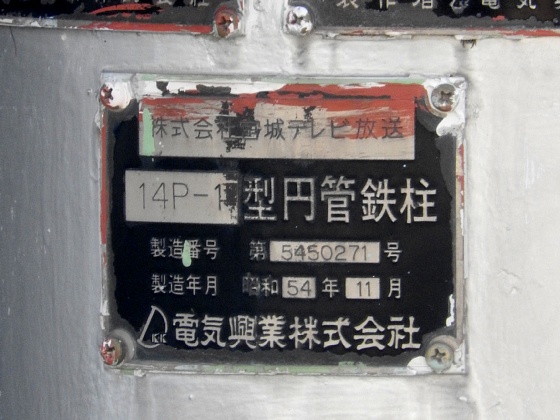

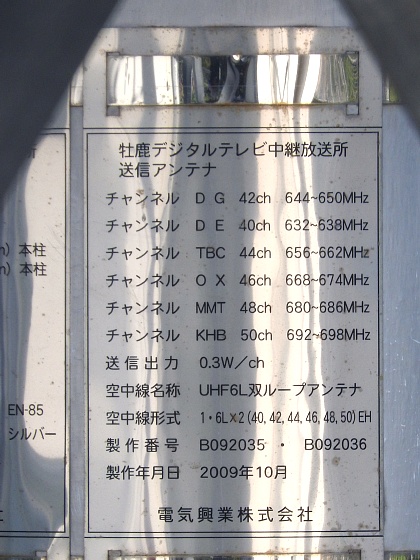

一番下は、鉄塔銘板です。　アナログ時代は、ミヤギテレビが幹事社だったようです。

また、黒い下地のものにＮＨＫは無いので、これはアナログ民放鉄塔と確定です。

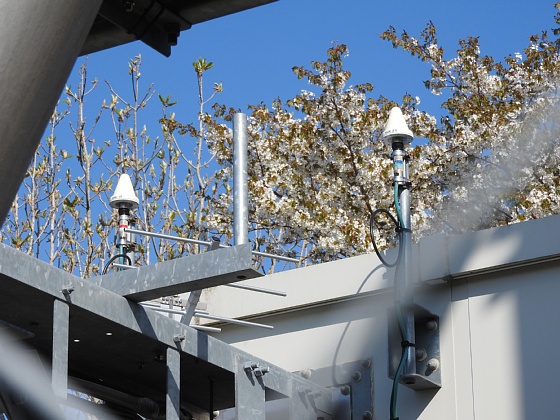

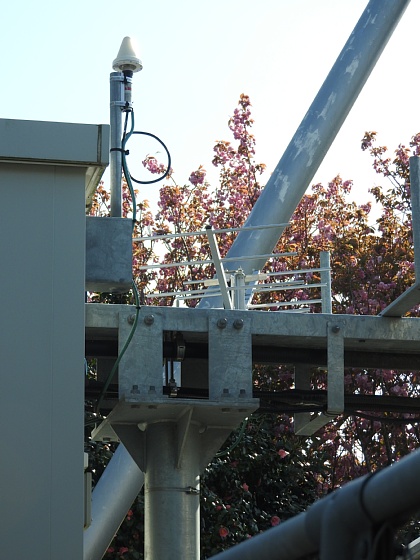

ＧＰＳとモニターアンテナです。　角度を変えて２枚。

付近には、行政や通信会社の鉄塔もあのます。

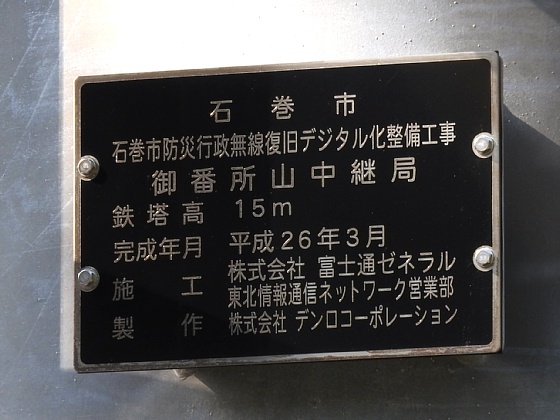

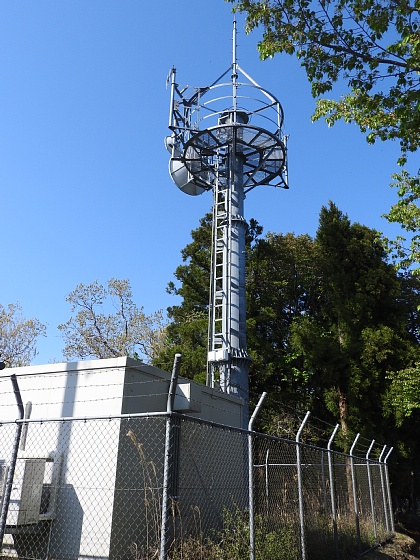

こちらは、石巻市の防災行政無線局です。

ＮＴＴドコモです。

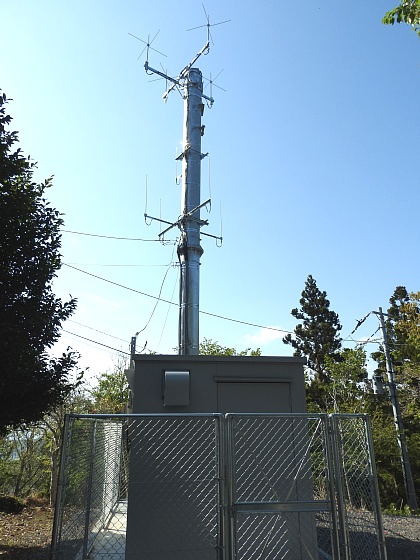

表札がありません。

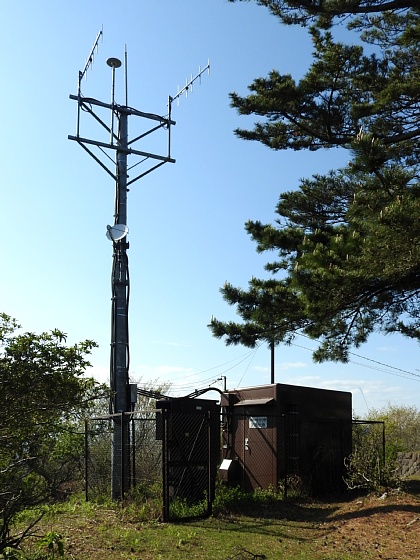

ＧＰＳ波浪計 陸上局の全景です。

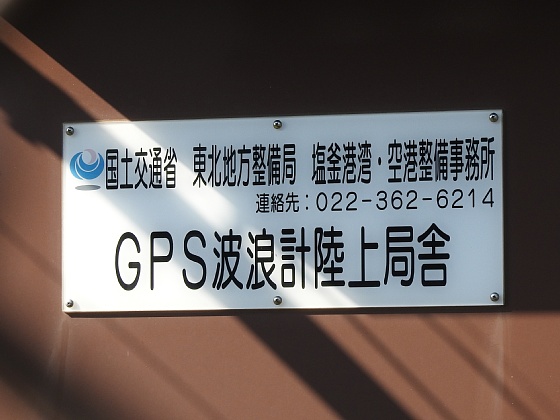

表札です。

「ＧＰＳ波浪計」とは、国土交通省が出している資料によると『海面に浮かべたコマ型のブイにＧＰＳ受信機を搭載し、
ブイの３次元の動き（経度・緯度・高度）を 測定することで海面変動を捉え、波浪・潮位を観測する機器』のことだそうです。

地震発生時には、沖合の津波情報も観測することもできます。２０１１年３月１１日の東北地方太平洋沖地震（東日本大震災）の際には、
東北地方の太平洋沖に設置のＧＰＳ波浪計が、沿岸に津波が到達する１０分前に６ｍを越える津波高を観測し、津波警報に活用された
とのことです。

 当陸上局は、金華山沖に設置のＧＰＳ波浪計に対する固定局です。

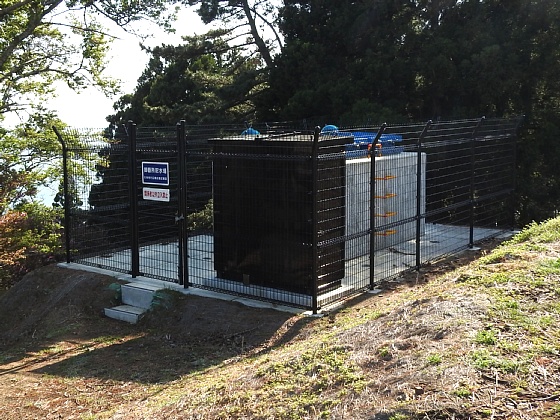

こちらは配水場です。


当地には、まだ紹介するものがあります。

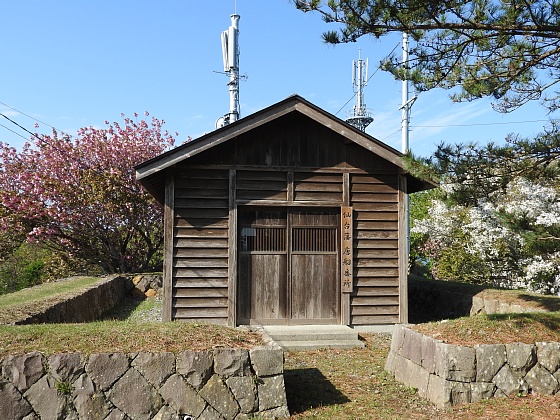

仙台藩唐船番所と呼ばれる建物です。テレビ中継局と背中合わせです。


公園駐車場から見た展望台と金華山方向です。

目撃者の証言によれば、東日本大震災の際には、津波の第１波の後、潮が引き、第２波までのほんの数分間
（午後３時３３分ごろから３５分）、牡鹿半島と金華山が一番近い場所（金華山瀬戸）辺りでは、陸続きのようになったということです。

案内板です。

すぐ東沖には、金華山が見えます。（この画像は、中継局付近からの撮影です。）

中継局データ

宮城県のアナログテレビ放送は２０１２年３月３１日をもって終了しました。
