送 信 塔　見て歩き
宮城県 ・ 中継局
Ｓ様提供の画像で紹介します。

鳴子テレビ・ＦＭ中継局　　２０２５年１０月撮影（Ｓ様提供）

鳴子中継局は、大崎市鳴子温泉地区の岩渕山に設置されています。

最初に、かつてのアナログ中継局の説明です。
当地は温泉地でもあり、放送局にとっては重要な位置付けらしく、開局は宮城県では、仙台基幹局に続いて２番目に
開局の老舗中継局です。

ＮＨＫは１９６２年４月、ＮＨＫ−Ｅは１９６２年８月、ＴＢＣは１９６２年１０月、ＯＸは１９６５年１２月、
ＭＭＴは１９７１年９月、ＫＨＢは１９７５年９月に、それぞれ開局しています。中継局は全社、個別に設置しています。

送信アンテナは、ＶＨＦ送信の老舗３社はＳＴ１段（ＮＨＫでは、Ｇが上段）、後発のＵＨＦ２社は個別の６Ｌ１段３面です。
受信は、ＮＨＫは送信点で２波共用４ｍプレートパラボラにて豊里中継局受け、予備に約８０ｍ離れた地点で、
Ｇは８素子八木１列、Ｅは８素子八木２列にて仙台基幹局受け、
民放は全社送信点でＴＢＣは８素子八木２列と５素子八木１列、ＯＸは大型６０ＣＲ、ＭＭＴとＫＨＢは個別の２．４ｍ
プレートパラボラにて、全社仙台基幹局受けです。

当地には、ＮＨＫ−ＦＭとＦＭ仙台も中継局を設置しています。開局は、ＮＨＫ−ＦＭが１９７０年１２月、
ＦＭ仙台が１９８２年１１月です。ＮＨＫ−ＦＭはテレビと同居、ＦＭ仙台はＯＸと同居しています。

２００８年１１月にデジタル化されました。デジタル中継局はアナログＭＭＴ局舎を全社で共用し、鉄塔は新築したようです。


宮城県内陸側の中継局は、訪問にあたり事前調査をしましたが、時間の関係で５月のＧＷでは訪問を断念しておりました。
今回Ｓ様より、画像を提供していただき感謝です。

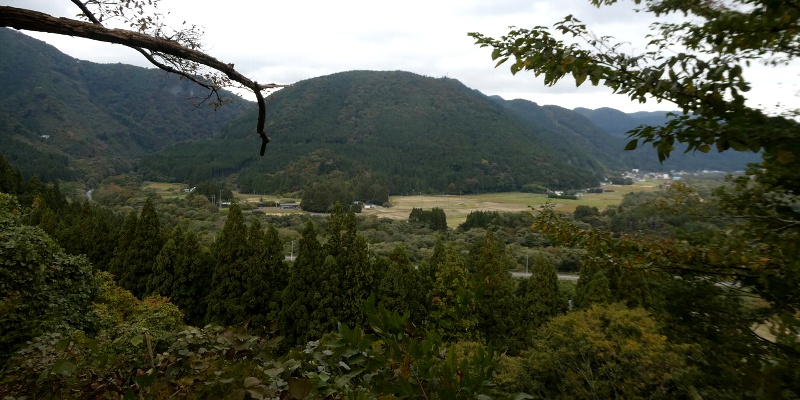

ＴＢＣ鳴子ラジオ中継局付近から見た岩淵山の遠景です。　中継局は、画像中央の山の山頂右側です。

グーグルストリートビューに、ドローンを使ったと思われる空撮画像がありました。　リンクしておきます。

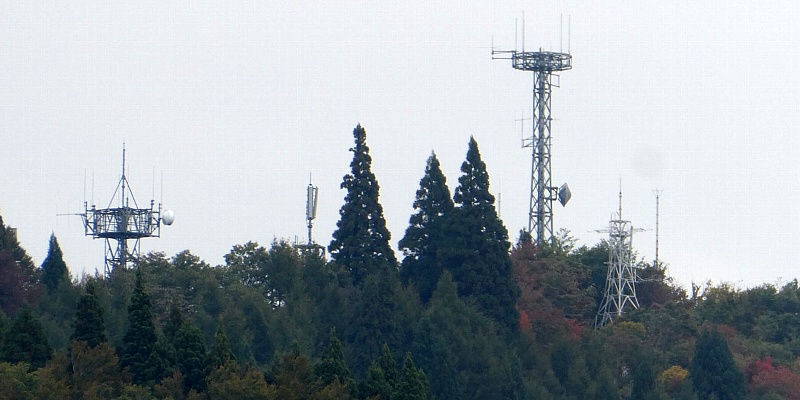

尾根を拡大しました。　放送以外に行政系（？）基地局などもあるようです。

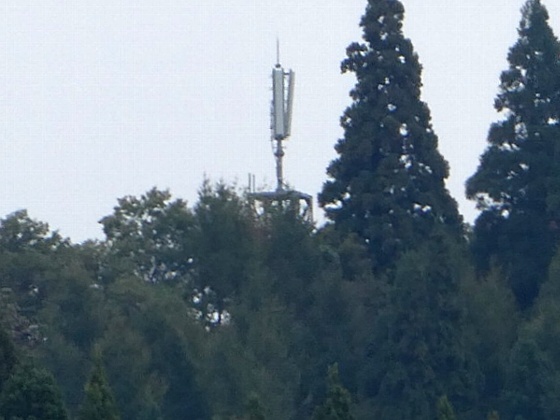

上記画像の中央付近の拡大です。 このアンテナは、デジタル中継局と思われます。

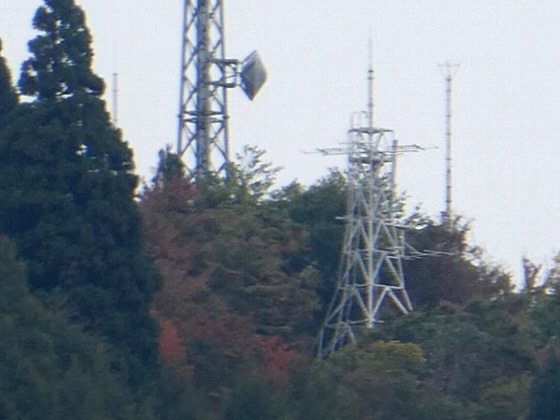

上記画像の右側です。　手前の鉄塔はＦＭ仙台と思われます。 左隅の棒状のものは、ＮＨＫ−ＦＭのゲイン塔、 ＦＭ仙台の右の棒状用のものは、ＴＢＣの施設と思われます。

設備について書いておきます。
デジタルテレビ中継局は、送信アンテナは全社共用６Ｌ１段３面、受信は送信点で３ｍグリッドパラボラにて涌谷中継局を放送波受けです。
なお、他サイトの画像を見ると、受信アンテナが異なるようです。

ＦＭ中継局では、ＮＨＫ−ＦＭは送信アンテナがアナログＥと共用（ＳＴ１段）、受信は５素子八木にて仙台基幹局受け、
ＦＭ仙台は送信アンテナは３素子八木１段４面、受信は５素子八木にて仙台基幹局受けです。

また、ＴＢＣでは、中波ラジオの固定局をアナログテレビ中継局に併設しています。
仙台からＶＨＦ帯の電波で当固定局を経由して鳴子ラジオ中継局へ番組を伝送しています。

中継局データ

宮城県のアナログテレビ放送は２０１２年３月３１日をもって終了しました。

ＮＨＫ−ＦＭ　　　８５．２ＭＨｚ　　１０Ｗ
ＦＭ仙台　　　　　８４．１ＭＨｚ　　１０Ｗ
