送 信 塔　見て歩き
宮城県 ・ 中継局

栗駒テレビ中継局　　２０２５年５月撮影

栗駒中継局は、栗原市鶯沢南郷の金田森公園の一番標高の高い場所に設置されています。
中継局すぐ下には駐車場もあり、車で来ることができます。
栗原市の中心部から北西に約１２．５ｋｍの場所です。

最初に、かつてのアナログ中継局の説明です。
開局は、老舗ＶＨＦ３社が同時に１９６７年１０月、ＭＭＴが１９７１年１０月、ＫＨＢが１９７５年１０月です。
老舗３社が共用、ＭＭＴとＫＨＢはそれぞれ単独設置の中継局です。

送信アンテナは、老舗３社はＶＨＦ送信でＮＨＫ２波とＴＢＣは個別の３素子八木２段４面、ＯＸはＳＴ２段です。
事情は分かりませんが、ＯＸのみＳＴです。
アンテナ形式は異なりますが、設置は上からＴＢＣ・ＯＸ・ＮＨＫ−Ｇ・ＮＨＫ−Ｅとチャンネルの大きい順
（周波数の高い順）となっています。ＵＨＦ送信のＭＭＴとＫＨＢは、それぞれ６Ｌ１段４面です。

受信はＮＨＫが約８００ｍ離れた地点で２波個別の８素子八木２列、ＴＢＣは約１８０ｍ離れた地点で８素子八木２列、
ＯＸは約７０ｍ離れた地点で８素子八木、ＭＭＴとＫＨＢは送信点で、それぞれ２．４ｍプレートパラボラにて、
全局仙台基幹局受けです。（老舗３社は仙台基幹局のＶＨＦ波を受信するのに苦労しているようです。）

２００８年８月末にデジタル化されました。
デジタルでは、老舗３社の局舎にＭＭＴとＫＨＢも合流し全社共用となっています。なお、鉄塔は新築です。

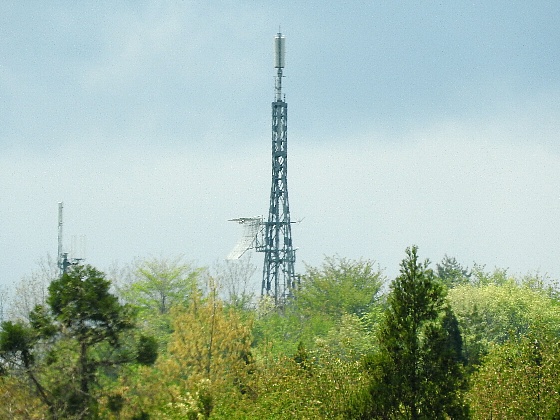

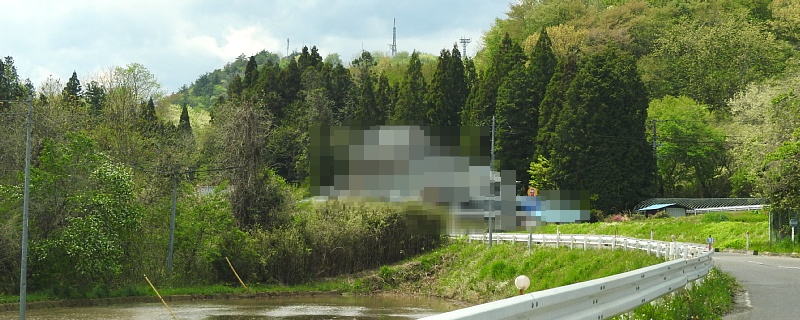

国道４５７号から見た遠景です。

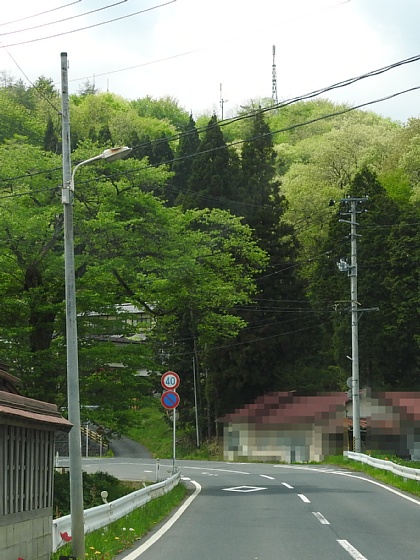

直下からです。（公園の入口付近です。）

上記画像の拡大です。

ここからは直接訪問です。

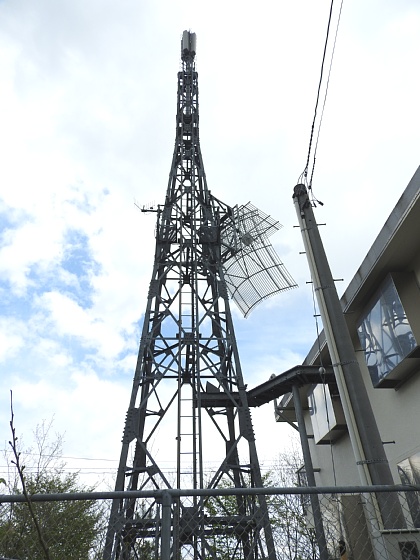

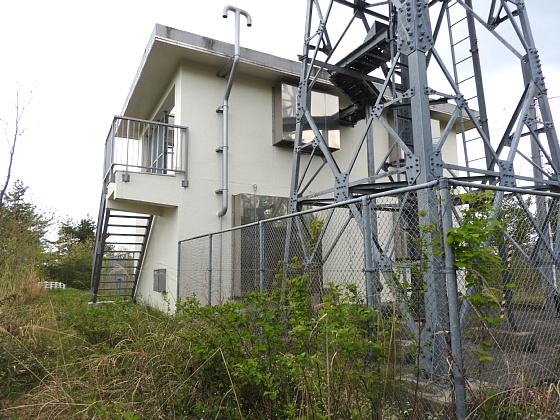

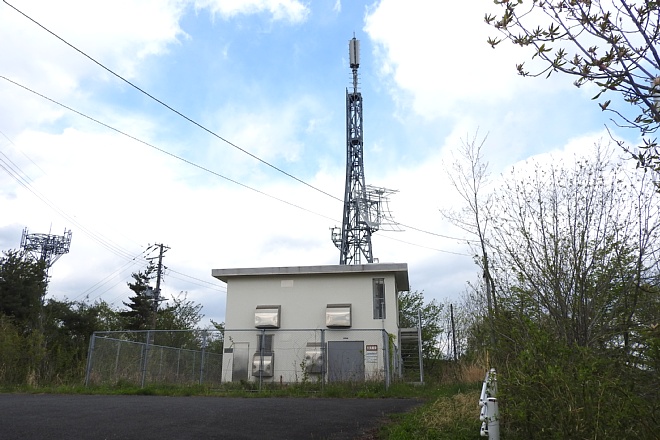

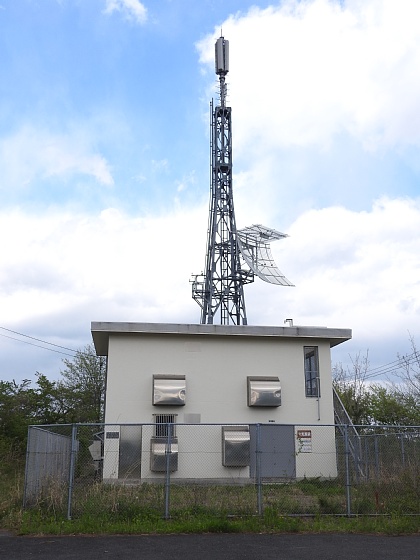

全景を横・縦で２枚。 アナログ時代には、局舎手前にＮＨＫ・ＴＢＣ・ＯＸ共用鉄塔が建っていました。 また、左側奥にはＫＨＢ中継局、右側奥にはＭＭＴ中継局がありました。

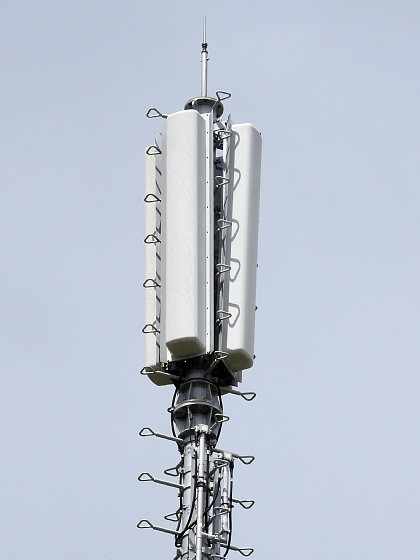

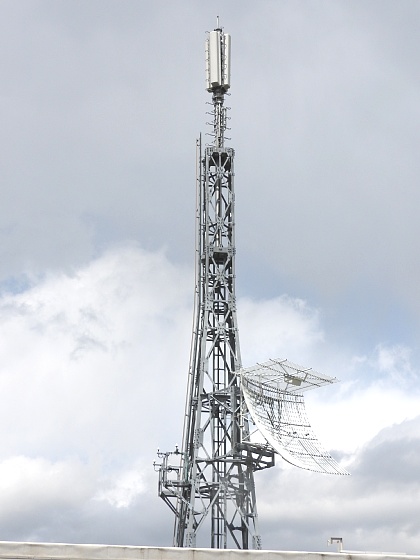

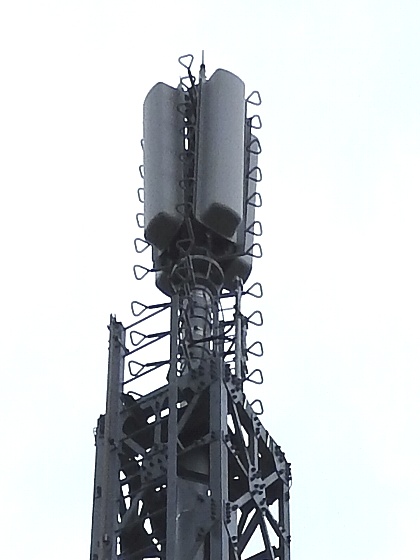

見上げショットです。

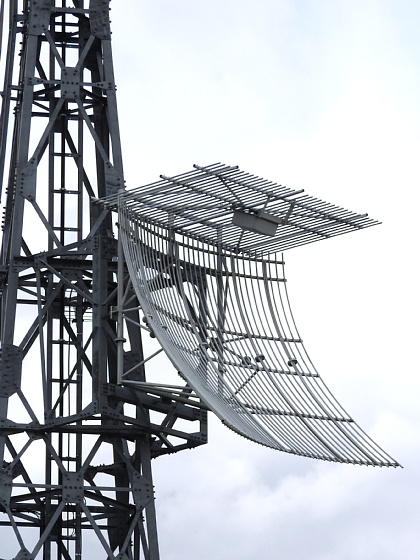

受信は、全社共用オフセットパラボラにて涌谷中継局を 放送波受けです。

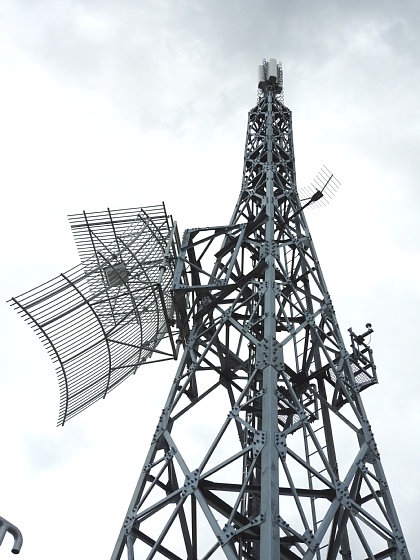

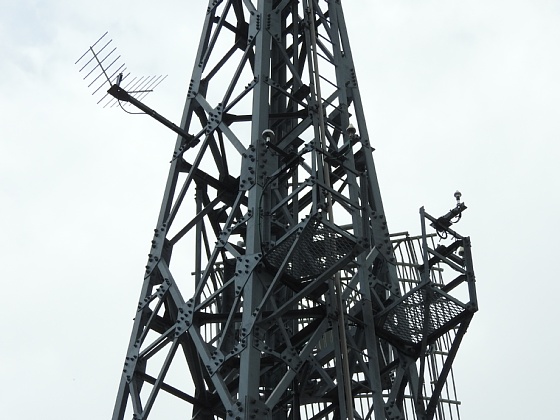

鉄塔中間部の様子です。

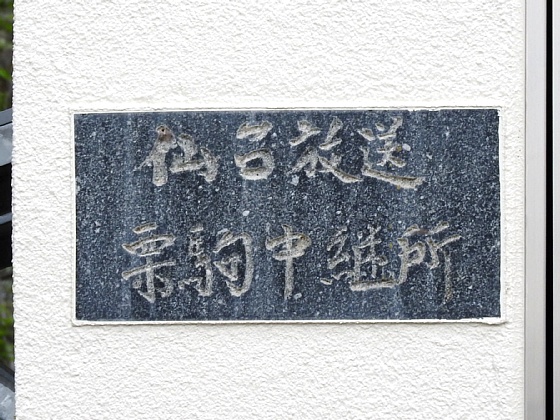

表札は、なぜか２か所に分散しています。 こちらは、局舎正面左側隅にあるＯＸの表札です。 ＯＸはアナログ時代には、アンテナ形式も別でしたが・・・。

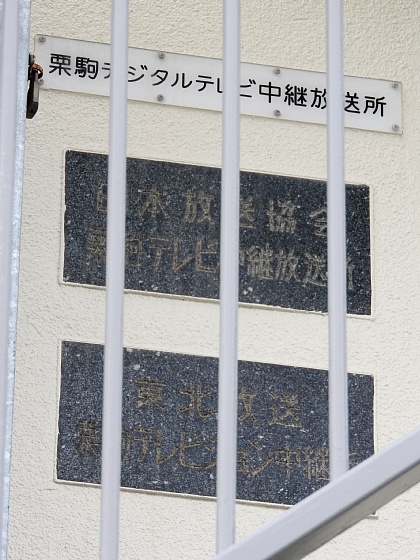

こちらは階段を上がって入口扉横の表札です。 デジタル・ＮＨＫ・ＴＢＣの３枚あります。

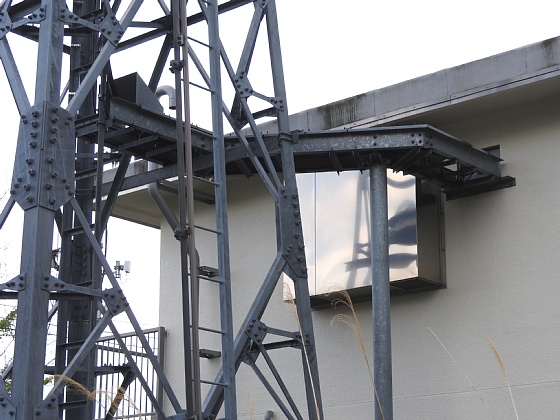

ラックです。

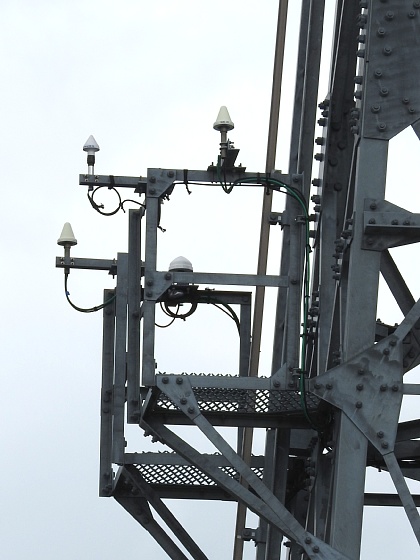

鉄塔中間部のＧＰＳです。

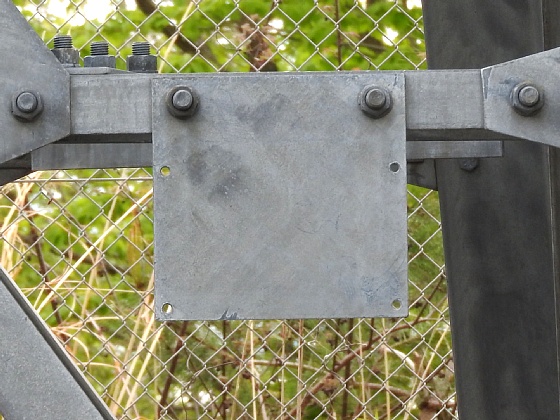

銘板の台座のみあります。

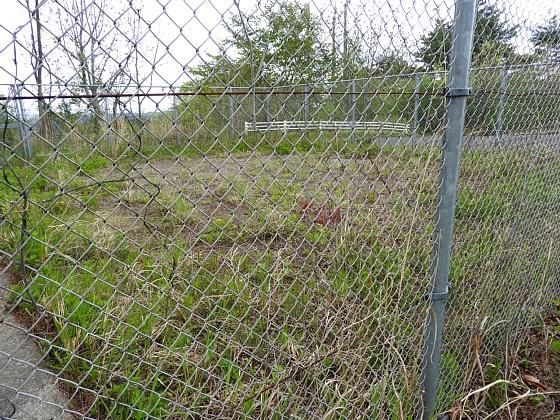

旧アナログ鉄塔跡地です。　アナログ終了後、早い時期に解体されました。

中継局から見えた西側の風景です。

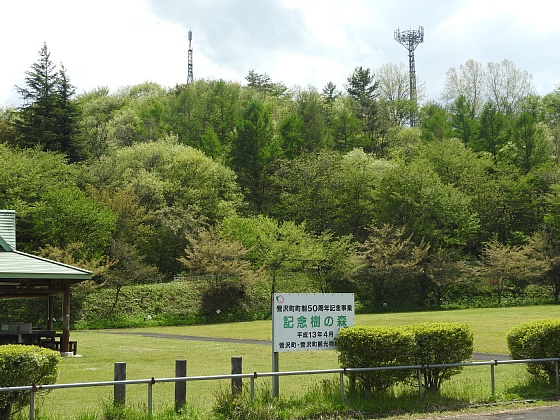

公園広場からの遠景です。

案内板にはテレビ塔も書かれています。

中継局データ

宮城県のアナログテレビ放送は２０１２年３月３１日をもって終了しました。
