宮城県 ・ギャップフィラーシステム


松島町ギャップフィラーシステム  2025年5月撮影

宮城県松島町に設置されているギャップフィラーシステムの紹介です。

松島町では、デジタルテレビ放送が一部地域で難視聴が発生しており、放送局側で松島高城中継局を整備し、また松島町でも
独自にギャップフィラー局を開設し、松島海岸・小石浜・初原・反町の各地区を合計7基のアンテナでカバーしています。

当GF局は、2011年8月の開局です。


最初は、JR仙石線・松島海岸駅周辺の局です。

三十刈送信局

三十刈(さんじゅうがり)送信局は、犬田地区の一画に設置されています。高台の住宅街です。

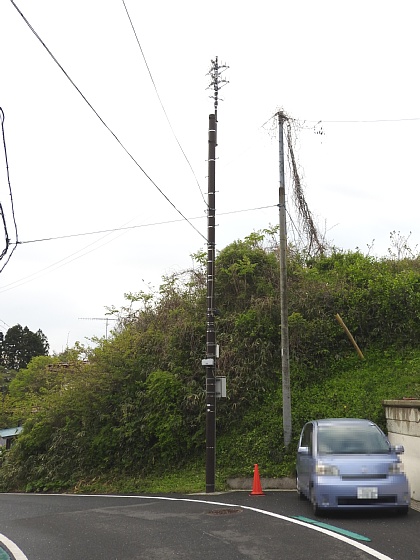

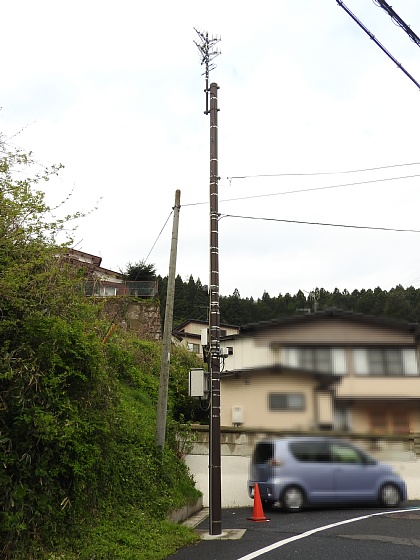

全景を角度を変えて2枚。

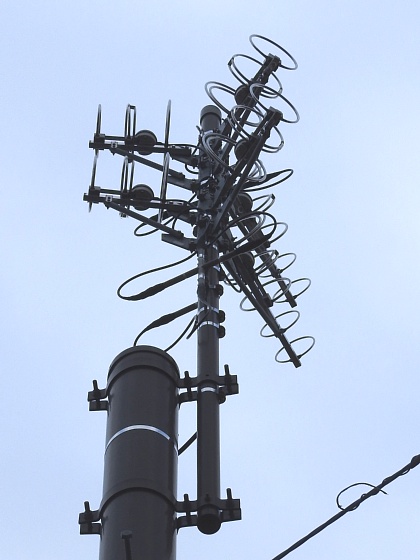

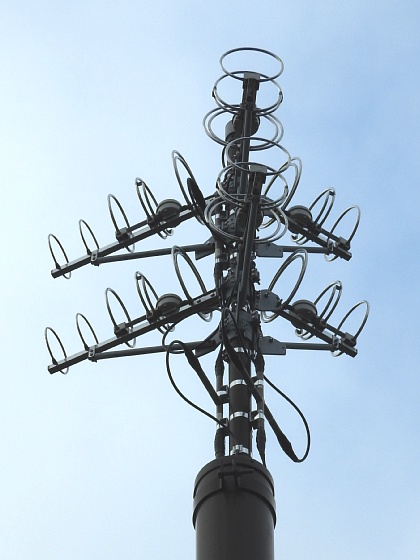

送信アンテナを角度を変えて2枚。 水平偏波です。

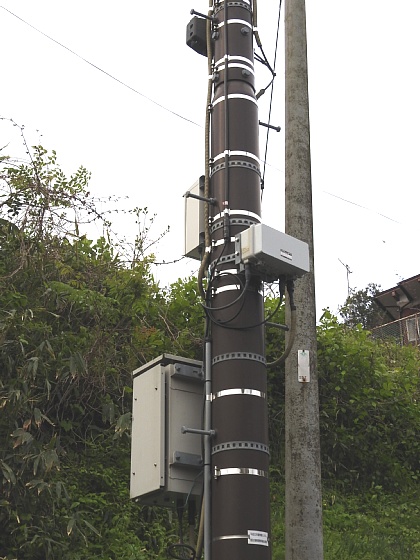

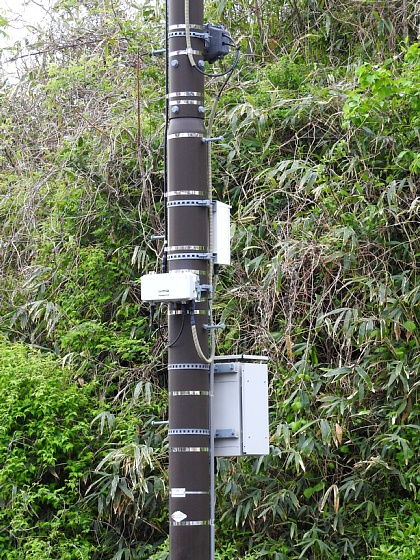

機器です。 角度を変えて2枚。

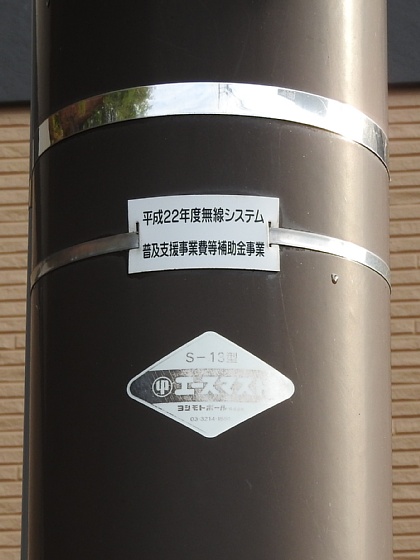

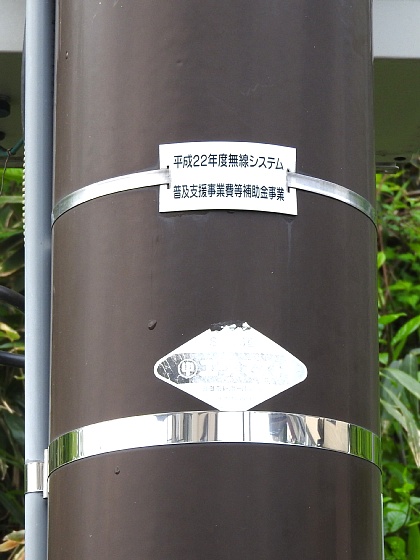

柱にある補助金の表示です。 当GFでは、個別の局名表示は無く、この形式で統一されていました。



松島海岸送信局

松島海岸送信局は、高台の犬田地区住宅街からさらに曲がりくねった道を登ったカーブの外側に設置されています。

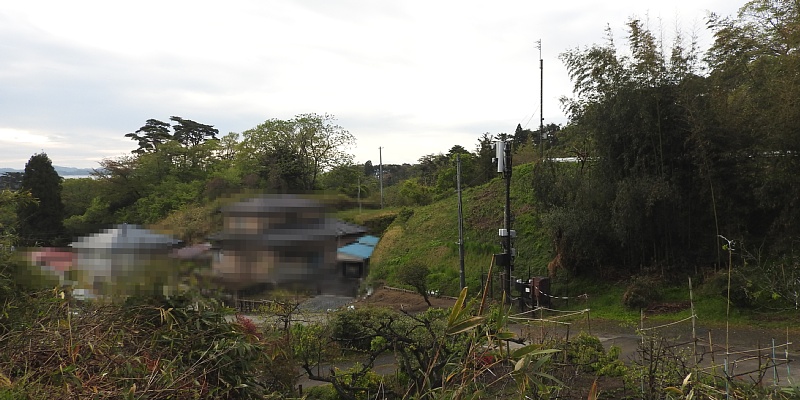

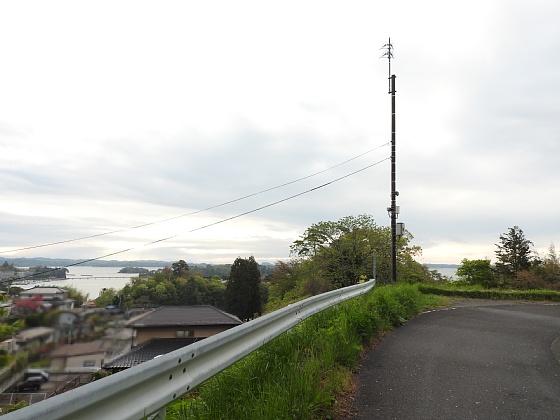

遠景です。




全景です。

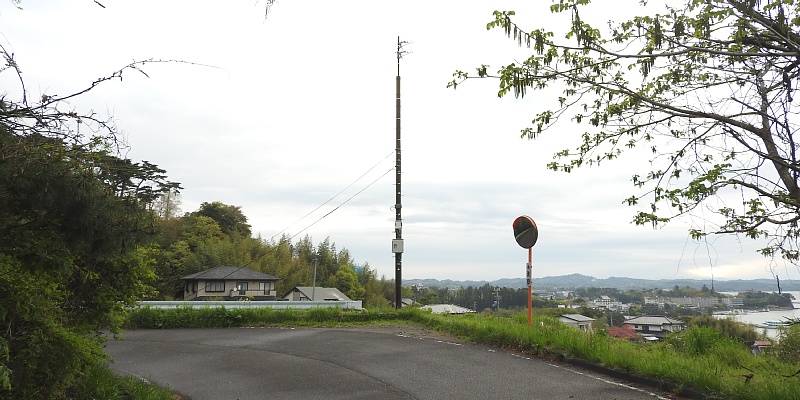

別角度から。 景色がよい場所です。

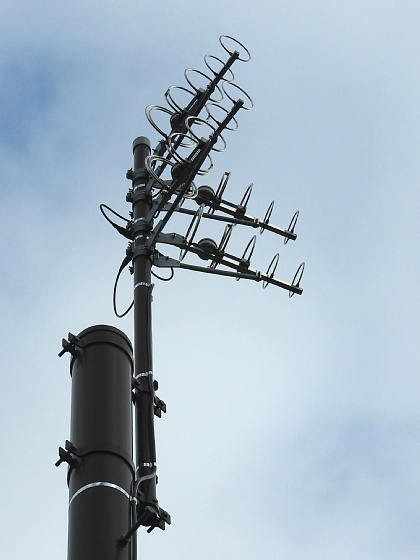

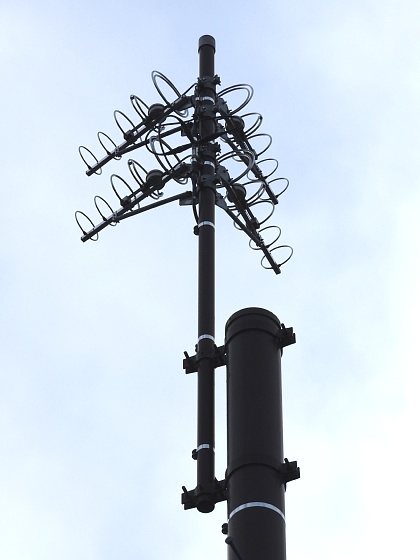

送信アンテナを角度を変えて2枚。 水平偏波です。

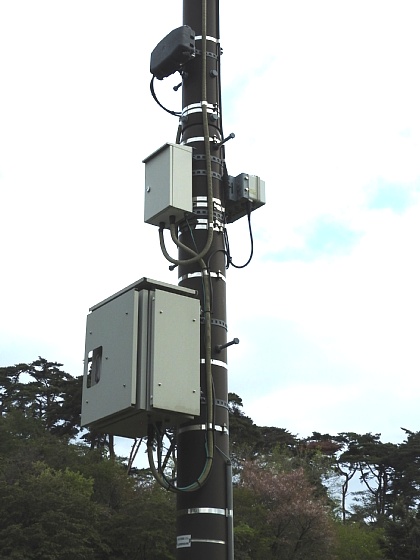

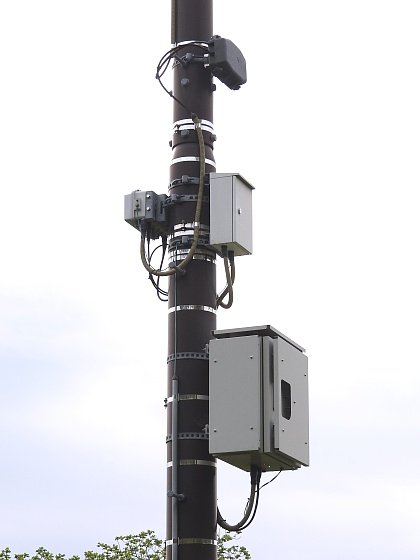

機器です。 角度を変えて2枚。

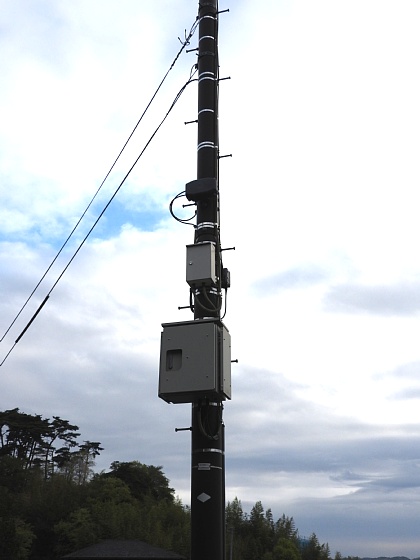

ケーブルの引き込みです。




送信場所から見える風景です。



小石浜送信局

小石浜(こいしはま)送信局は、小石浜地区の児童公園の一画に設置されています。

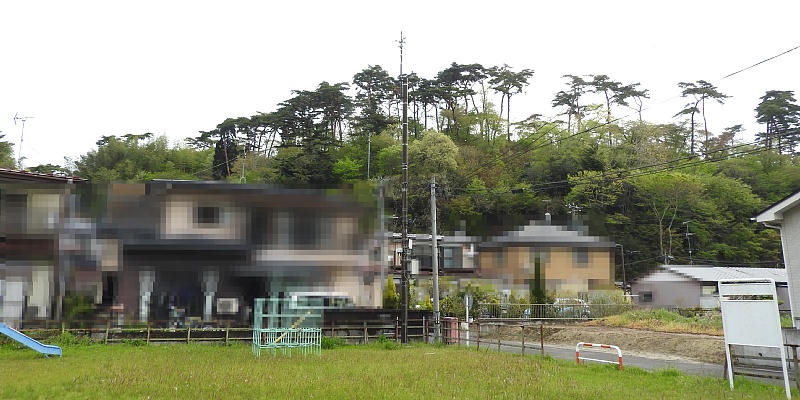

遠景です。

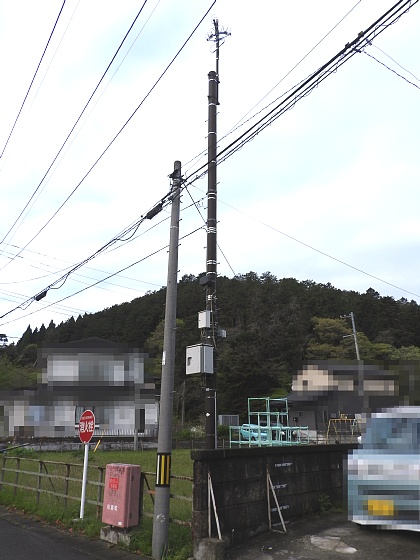

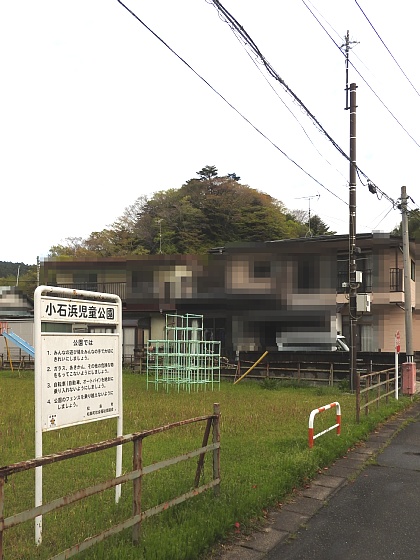

全景を角度を変えて2枚。

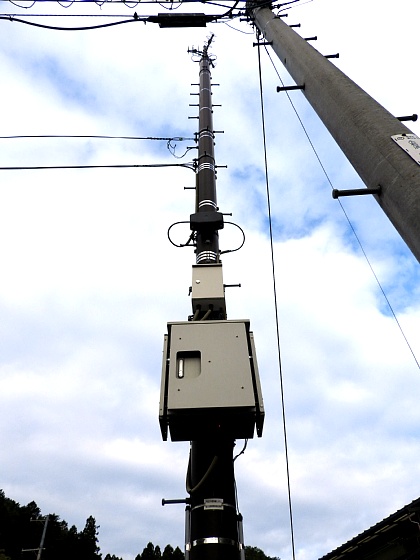

見上げてみました。

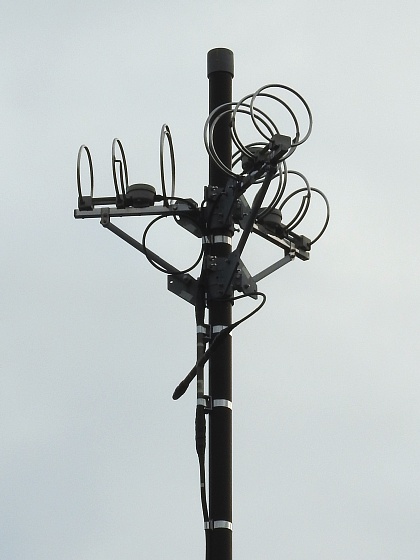

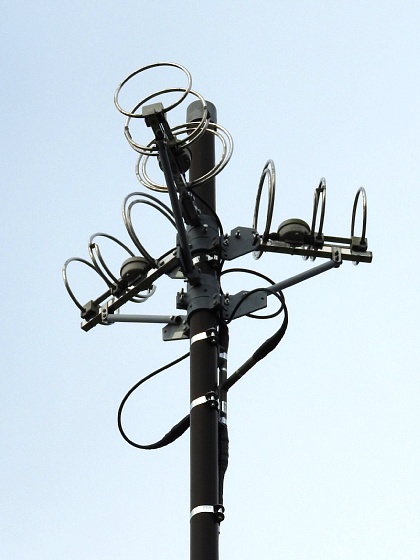

送信アンテナを角度を変えて2枚。 水平偏波です。

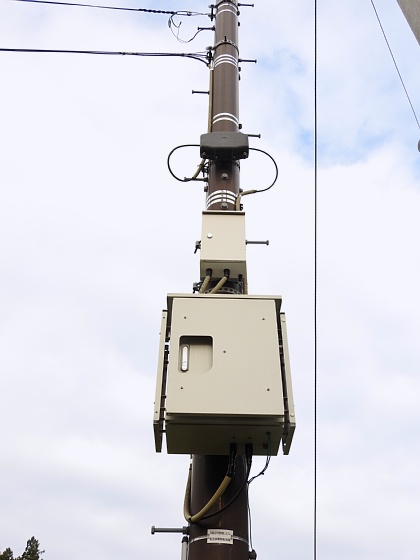

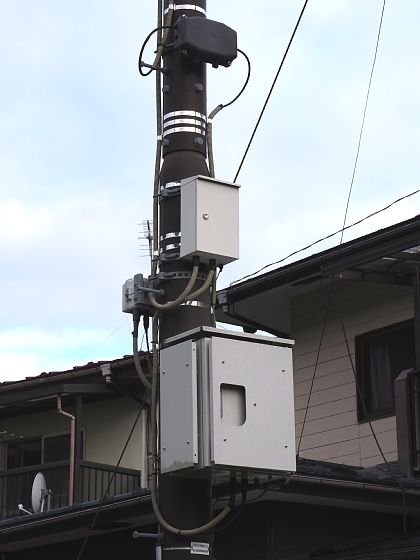

機器です。 角度を変えて2枚。

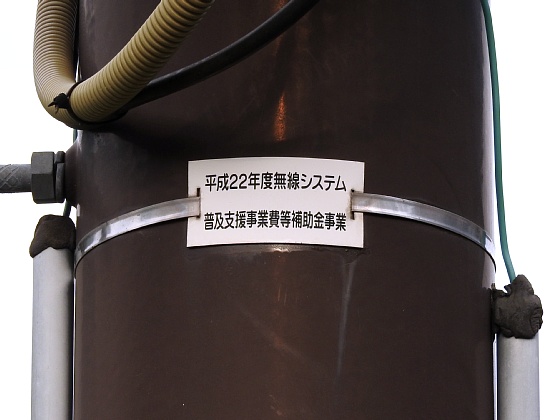

補助金の表示です。

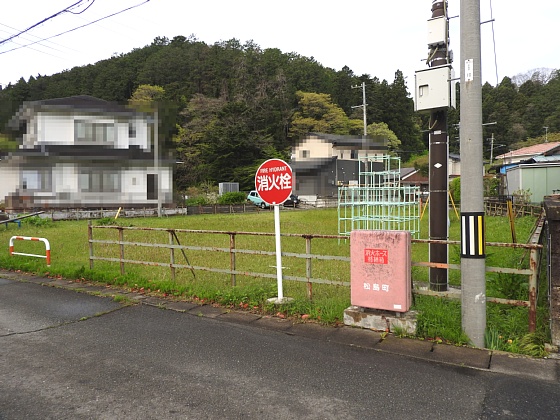

すく横は、公園です。



続いては、JR東北本線・松島駅周辺の局です。

新富山送信局

新富山(しんとみやま)送信局は、愛宕裏地区の新富山公園へ行く角に設置されています。「新富亭別館 翠松亭」前です。

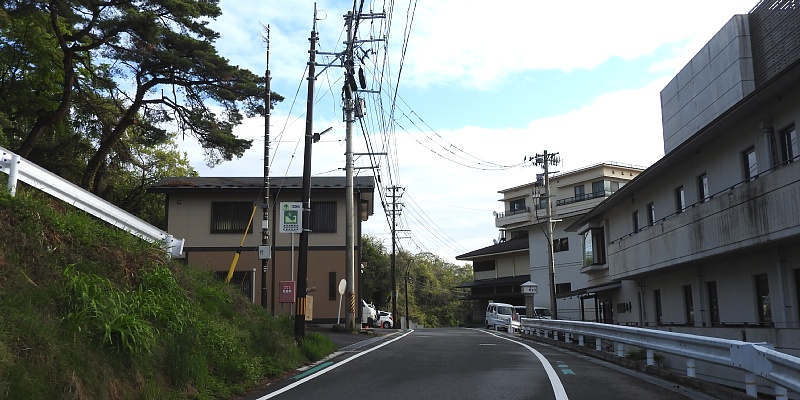

遠景です。 左側の坂を登っていくと展望台です。(距離があります。)

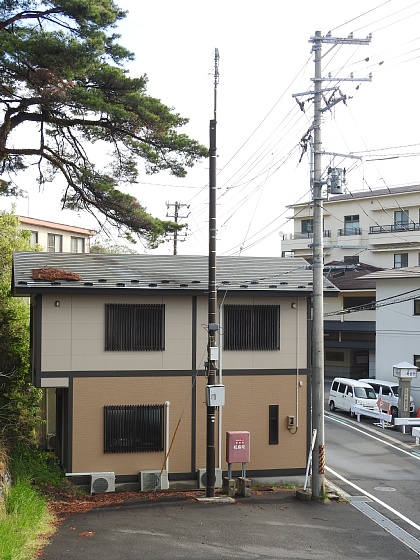

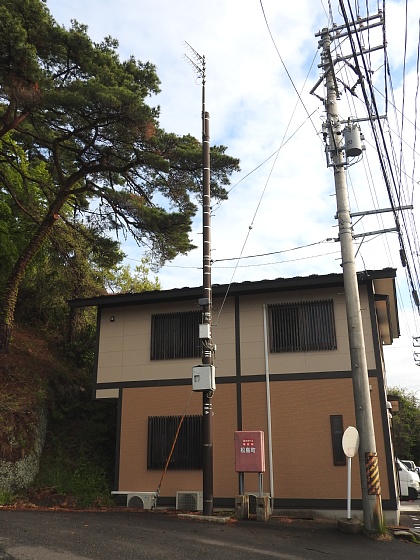

全景を角度を変えて2枚。

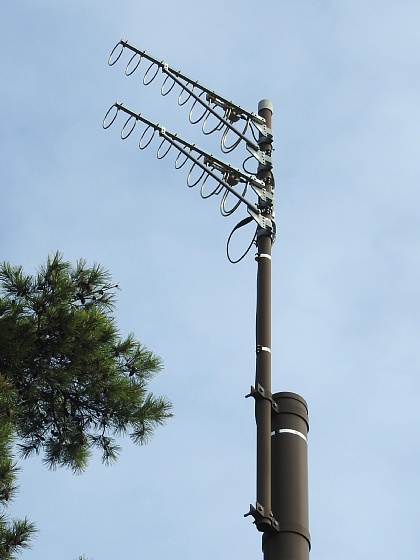

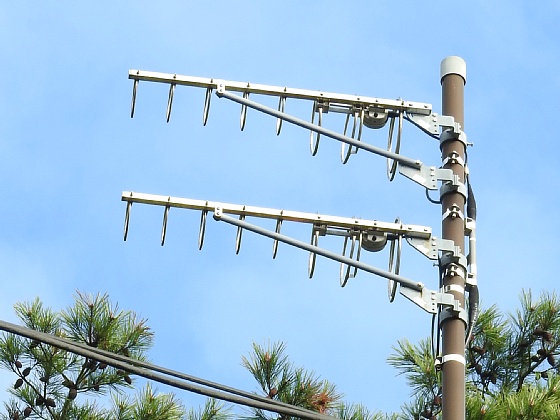

送信アンテナを角度を変えて2枚。 こちらは、垂直偏波です。

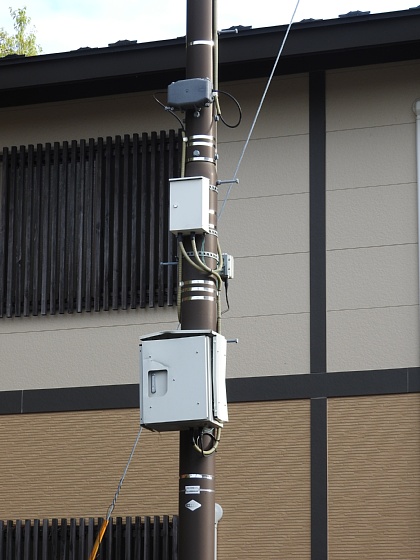

機器です。 角度を変えて2枚。


垣ノ内送信局

垣ノ内(かきのうち)送信局は、垣ノ内地区の児童公園隅に設置されています。

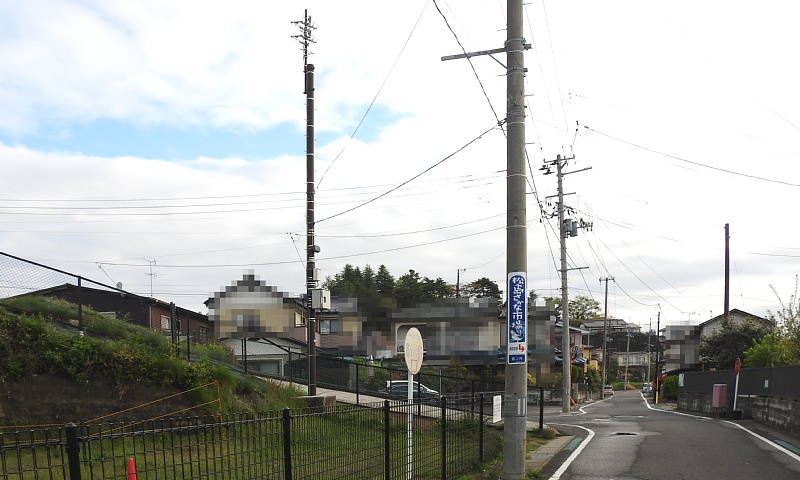

遠景です。

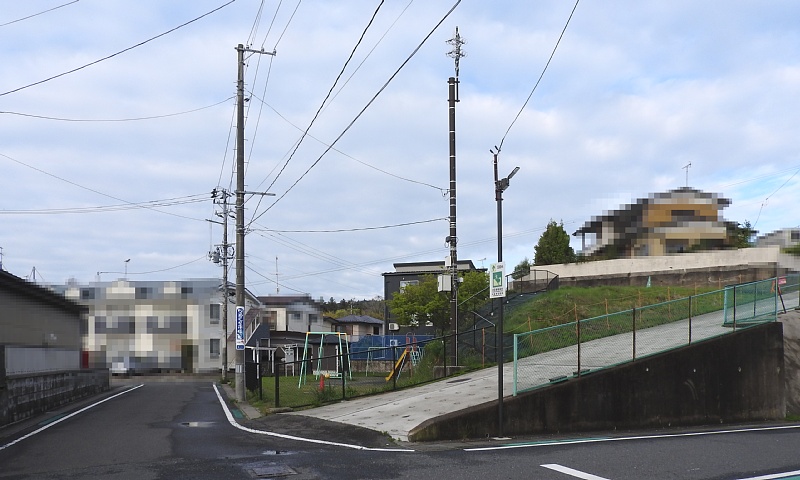

別角度から。

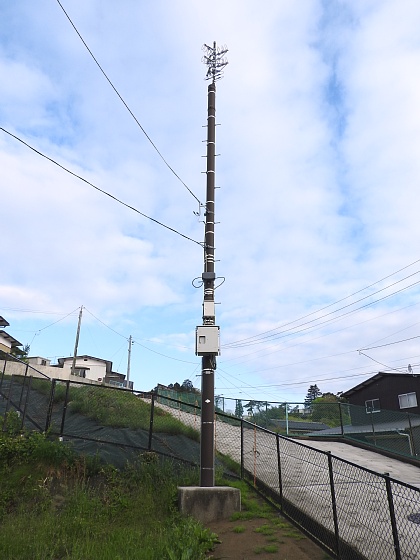

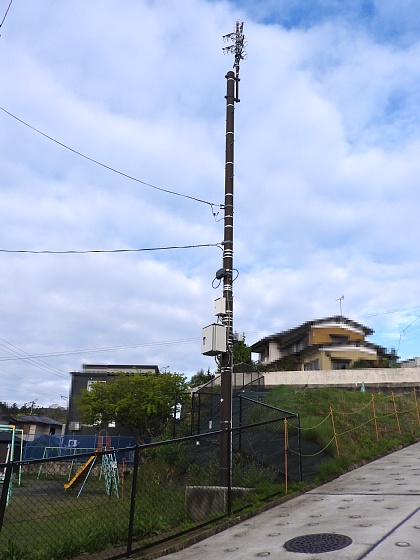

全景を角度を変えて2枚。

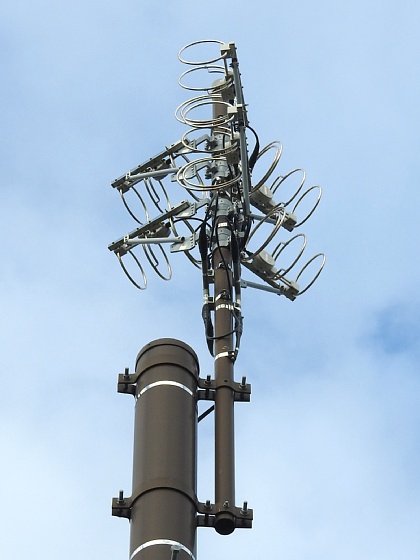

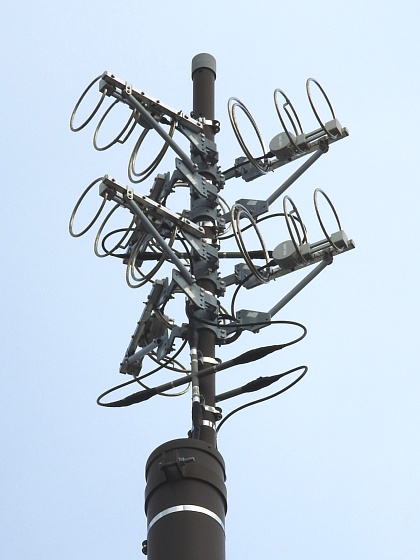

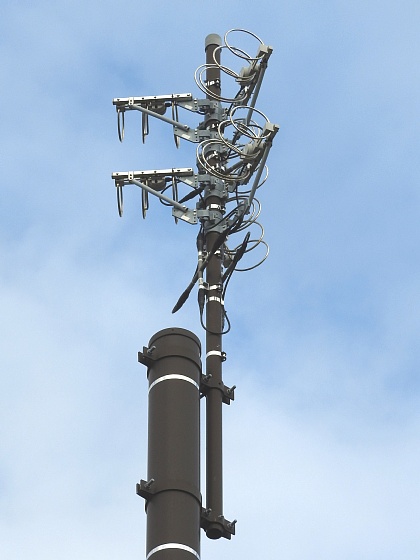

送信アンテナを角度を変えて3枚。 垂直偏波です。

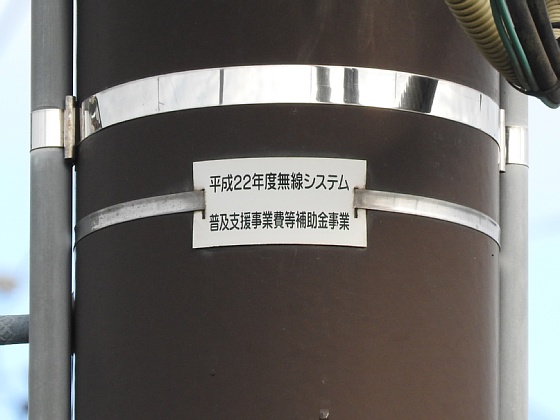

機器と補助金の表示です。

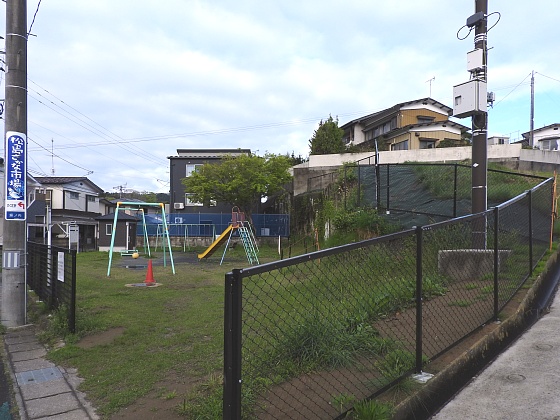

送信局は公園の一画にあります。



最後は、JR東北本線・愛宕駅周辺の局です。 これまで紹介した局とはかなり離れています。

初原送信局

初原(はつばら)送信局は、岩清水地区の「松島町健康館」敷地に設置されています。(今回は、敷地外からの撮影です。)

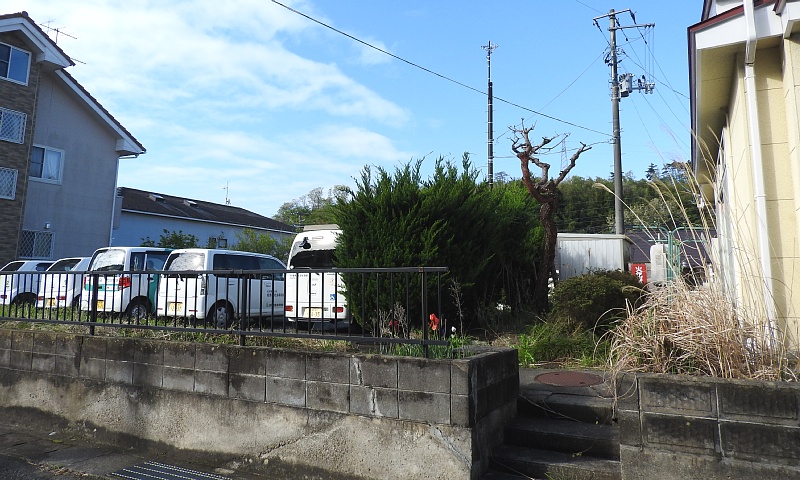

裏側から見た遠景です。 当送信局は、表通りからは建物の裏側に設置されています。

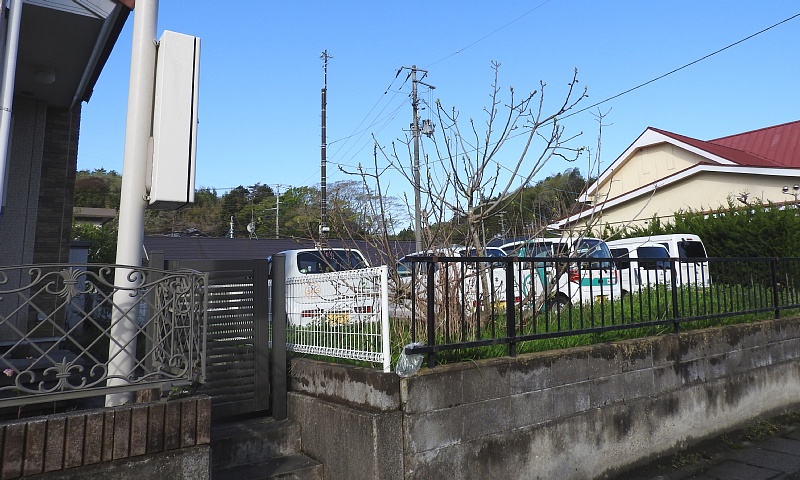

別角度から。

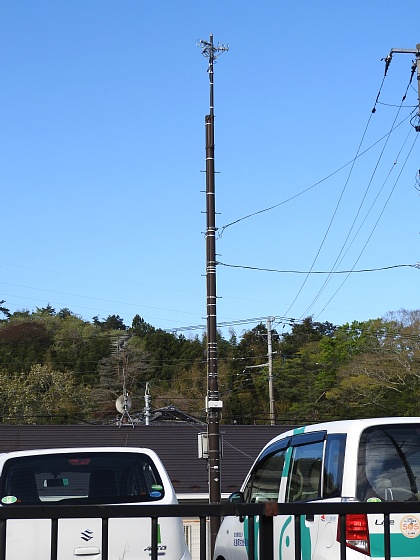

全景です。

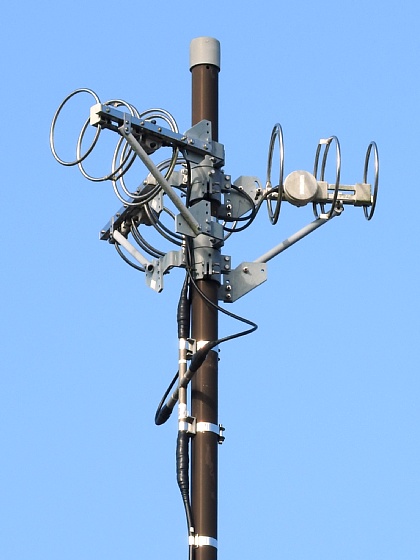

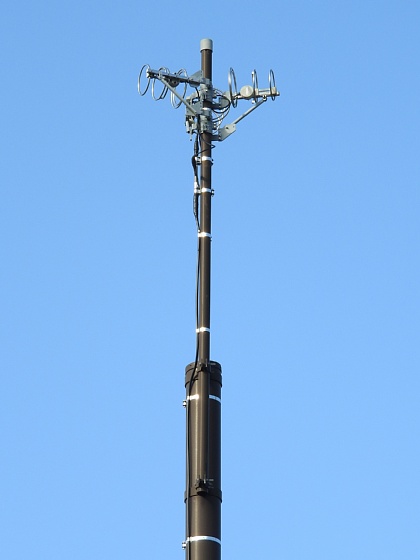

送信アンテナです。微妙に角度を変えて2枚。 垂直偏波です。

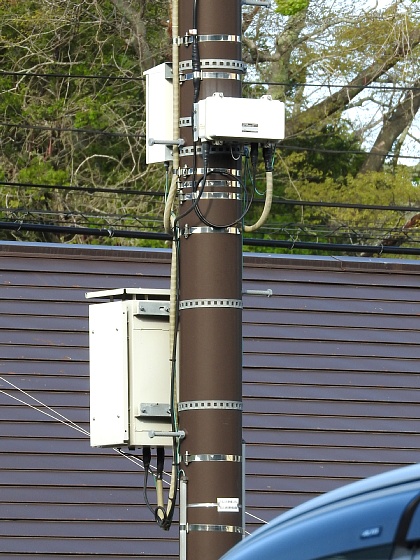

機器です。



反町送信局

反町(そりまち)送信局は反町三地区の幹線道路から1本北側の道路沿いに設置されています。

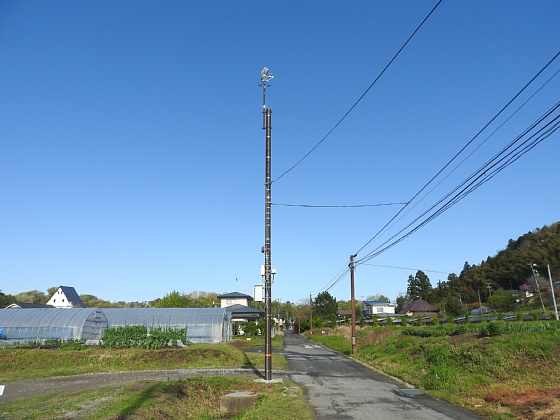

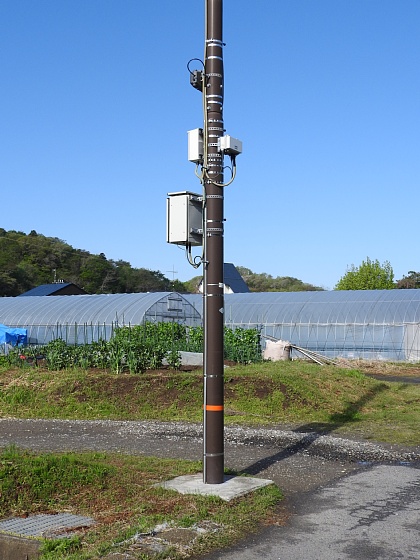

全景です。

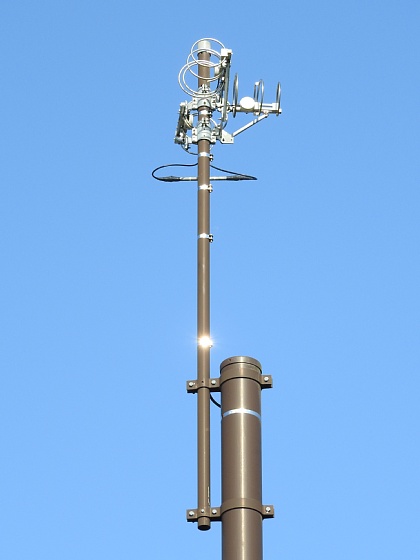

鉄塔の上部と基部です。

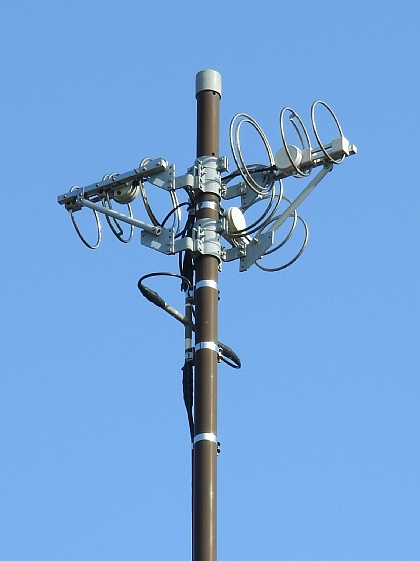

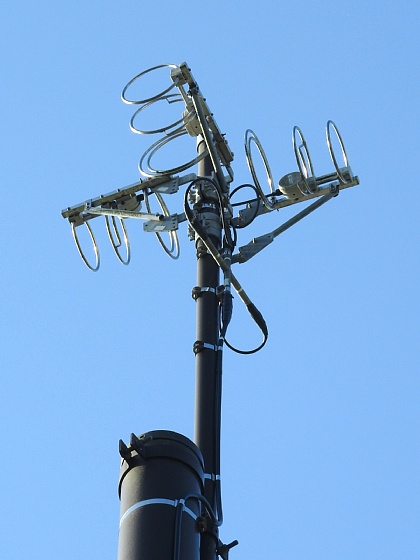

送信アンテナを角度を変えて2枚。 垂直偏波です。

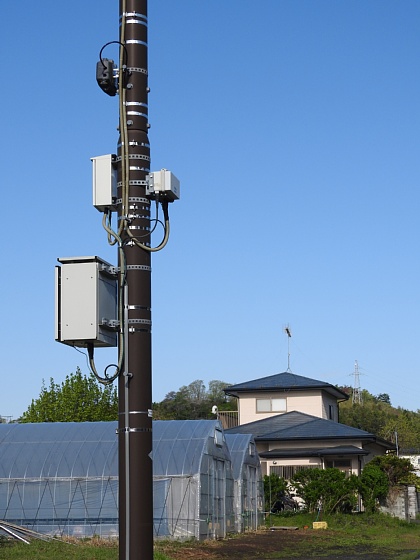

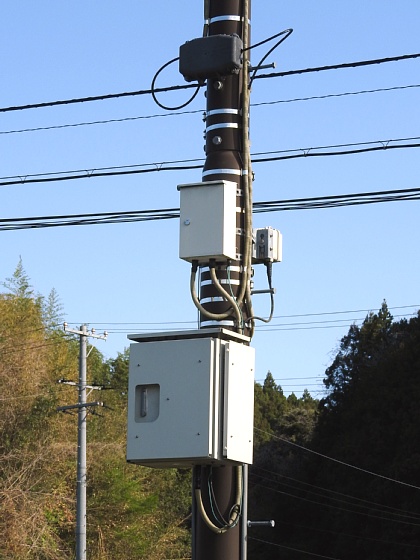

機器です。 角度を変えて2枚。

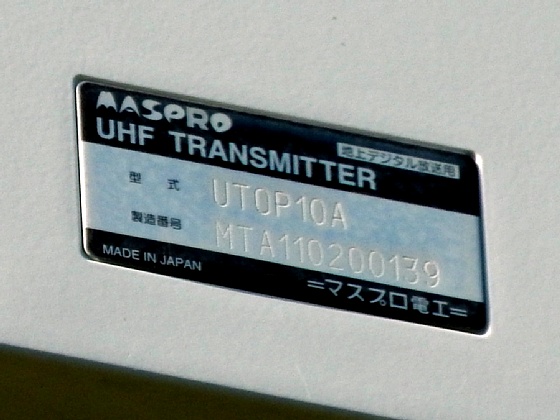

機器の銘板です。 マスプロ社製の送信機です。

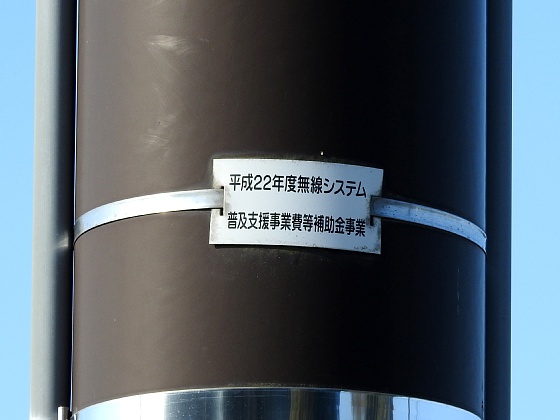

補助金の表示です。



最後に受信点です。

受信点は、道珍浜の町立松島第一小学校の敷地隅、国道45号線沿いに設置されています。

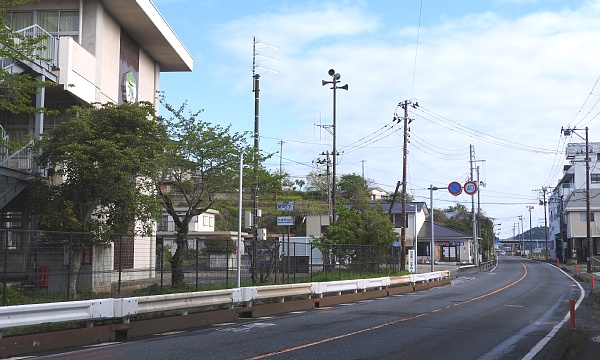

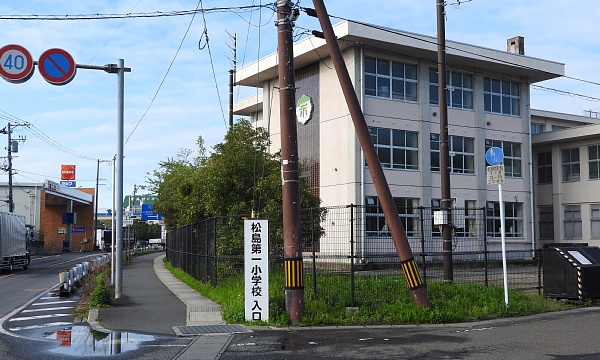

遠景です。




別角度から。

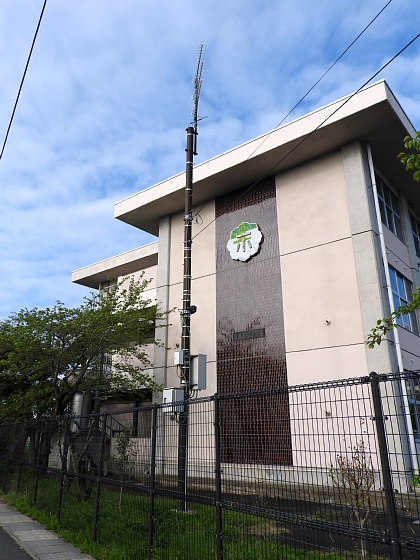

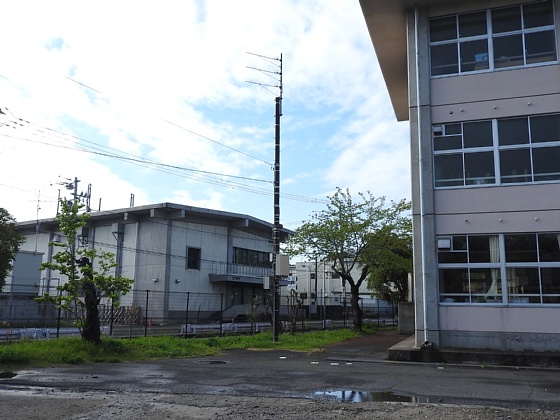

全景を角度を変えて2枚。 壁面は校章でしょうか?

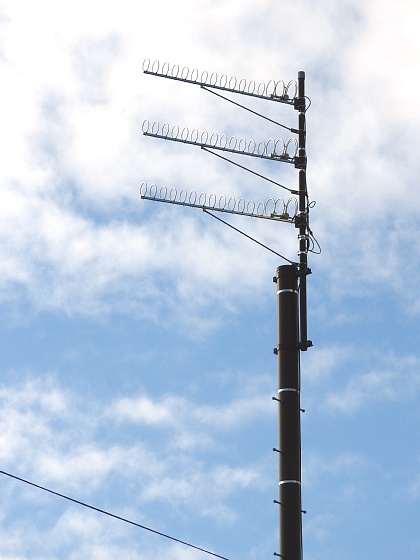

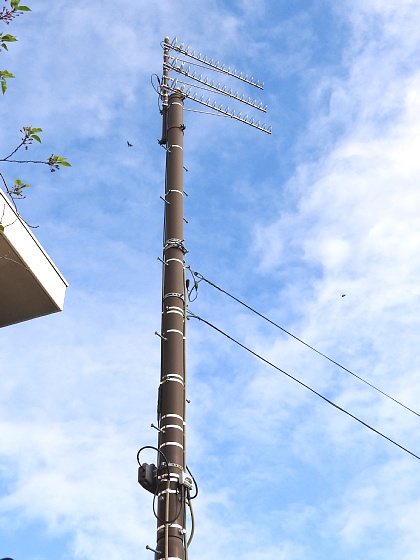

受信鉄塔です 角度を変えて2枚。

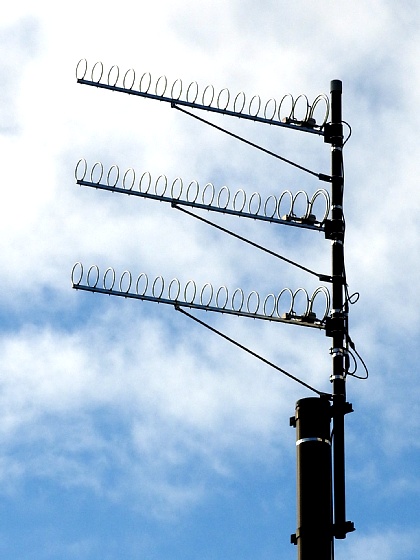

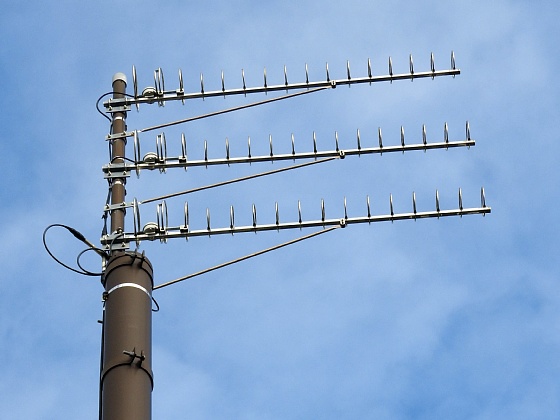

アンテナの形式は16素子リングアンテナ3段です。 角度を変えて2枚。

方向から見て松島高城中継局を受けと思われます。

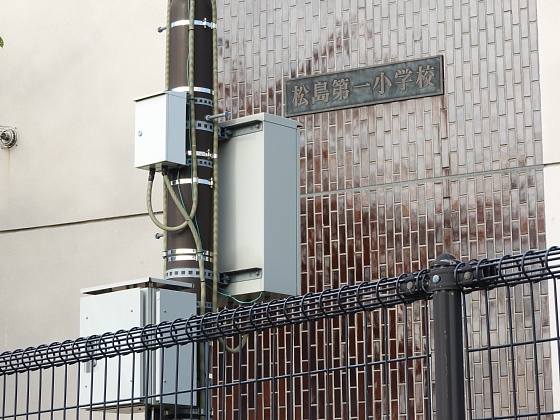

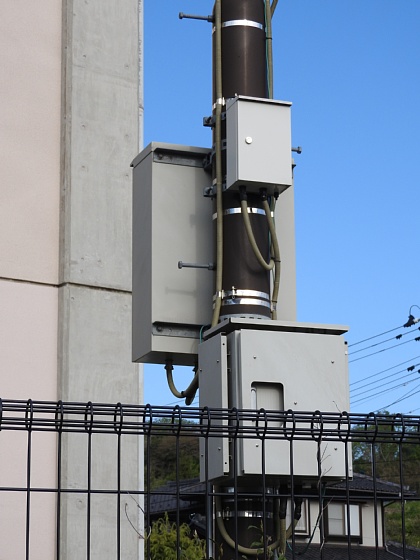

機器です。 壁面に校名の表示があります。

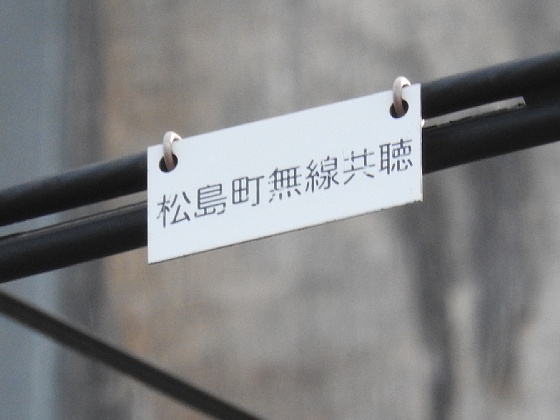

ケーブル札です。

なお、当受信点が7局すべての共用なのか、一部の局だけかは確認が取れていません。(多分、全局共用かと・・・)



中継局データ

デジタル NHK総合 NHK教育 TBC OX MMT KHB
チャンネル 38ch 36ch 40ch 42ch 44ch 48ch
リモコン
出力 各局・各送信点とも 0.01W (10ミリW)
