宮城県・ギャップフィラーシステム

草木沢共同アンテナ施設組合　　２０２５年５月撮影

草木沢ＧＦ局は宮城県北部、栗原市花山草木沢地区に設置のギャップフィラーシステムです。
２００５年４月１日に合併で消滅した旧花山村の入口のような場所です。

栗原市築館地区にある市役所からは、西北西へ約１４ｋｍです。

送信点は、２か所に設置されています。順番に紹介します。

草木沢原井田中継局

草木沢原井田中継局は、国道３９８号沿いにある「草木コミュニティセンター」裏の建物脇に設置されています。
剣豪千葉周作ゆかりの「弧雲屋敷」の向かいです。

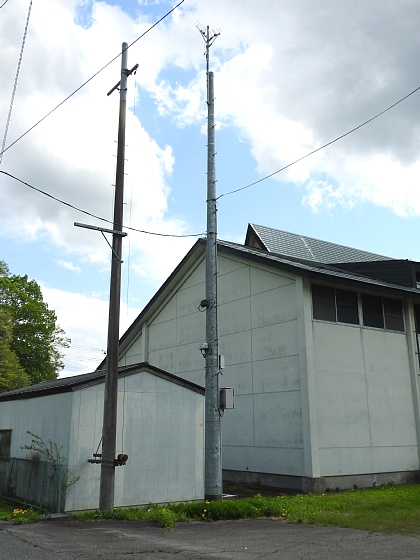

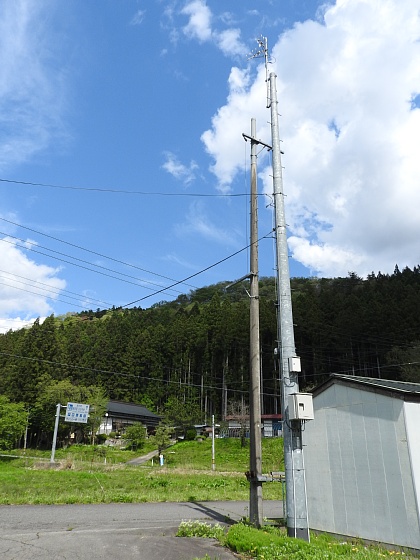

全景を角度を変えて２枚。

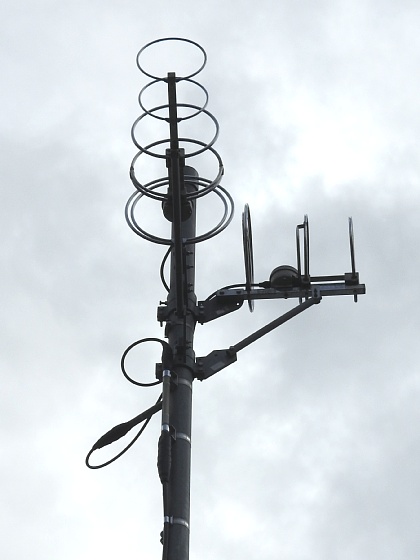

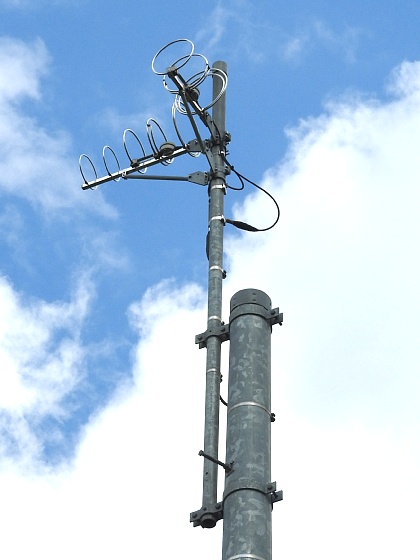

送信アンテナは、５素子リングアンテナ＋３素子リングアンテナの構成です。　角度を変えて２枚。

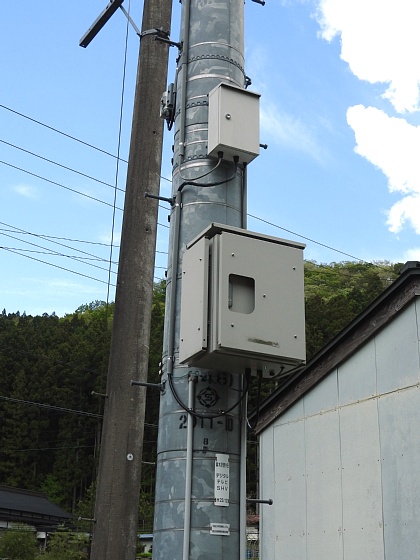

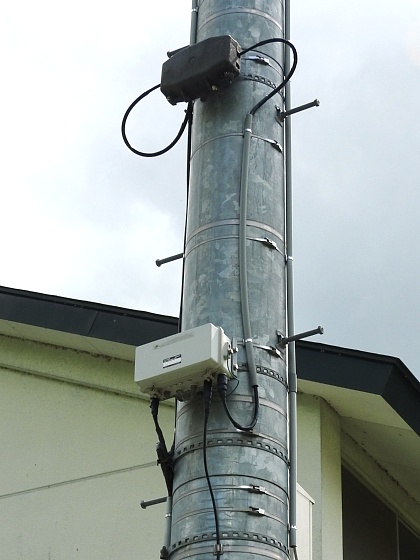

機器です。　柱の両側から撮影。

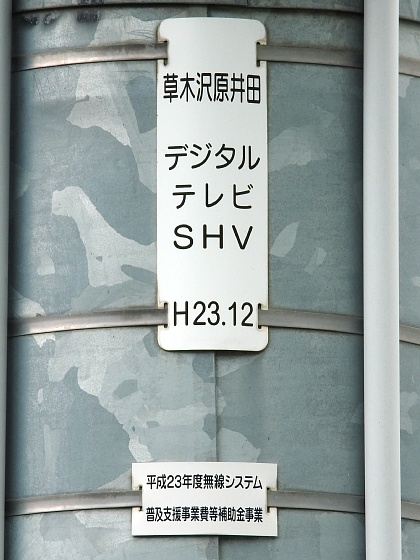

表示です。

コミュニティセンターの裏は、駐車場になっています。

草木沢町田中継局

草木沢町田中継局は、国道３９８号と国道４５７号が交わる交差点角に設置されています。

原井田中継局から直線距離で南に約３５０ｍ離れています。

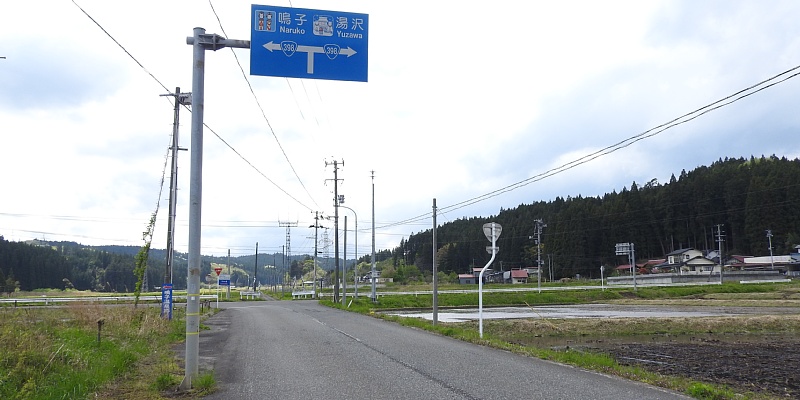

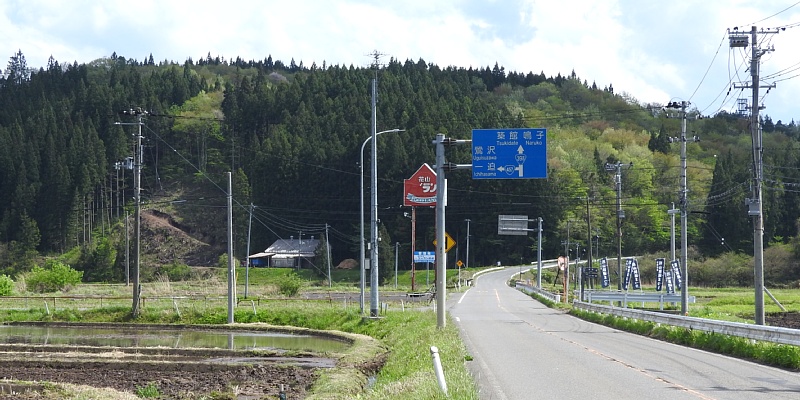

東側から見た遠景です。

北側から見た遠景です。

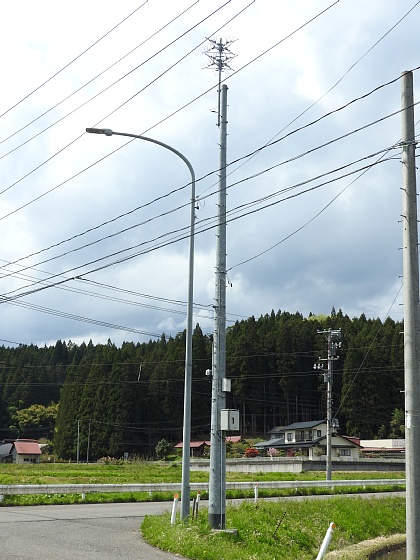

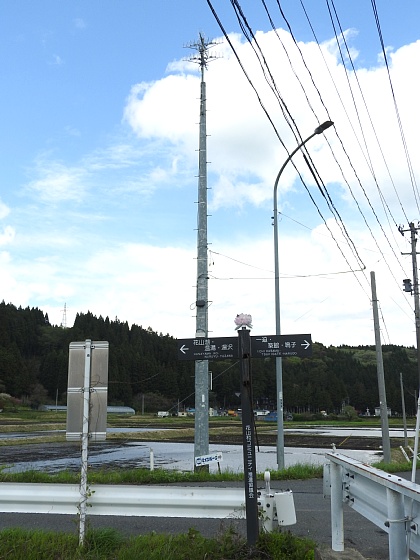

全景を角度を変えて２枚。

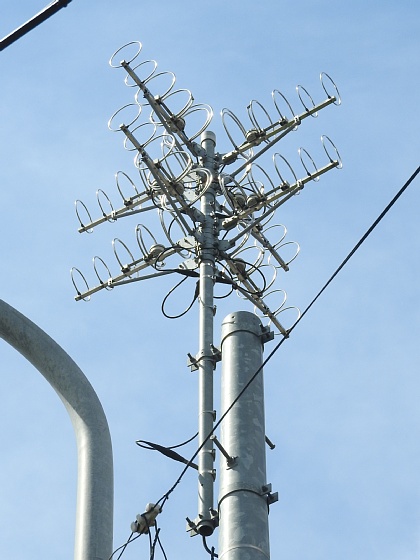

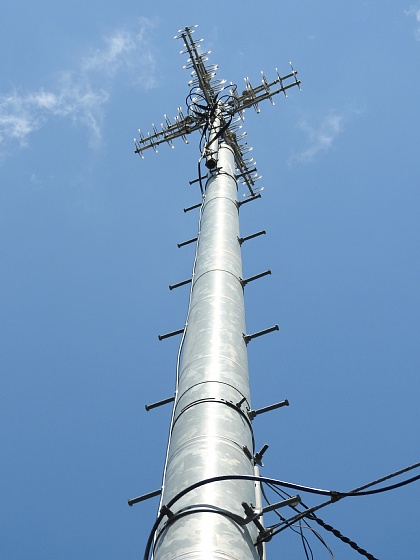

送信アンテナは５素子リングアンテナ２段４面です。　角度を変えて２枚。

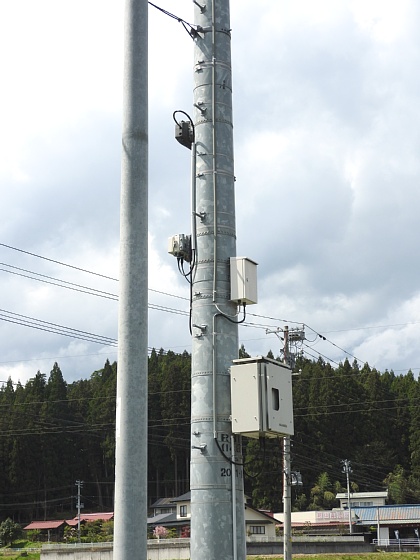

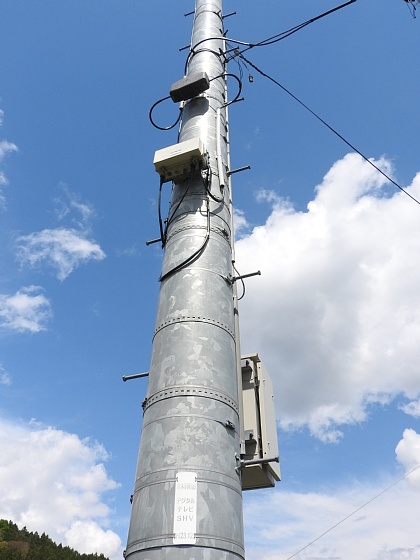

機器です。　角度を変えて２枚。

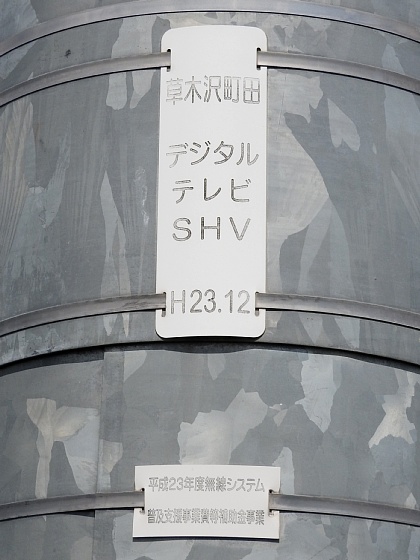

表示です。

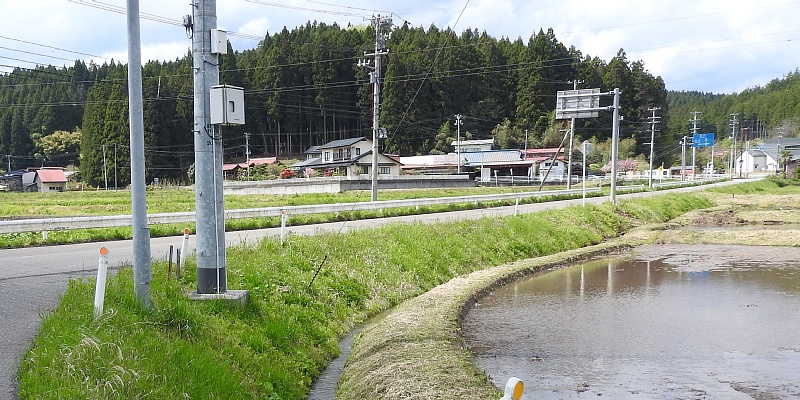

原井田中継局方向です。

ところで、原井田中継局からのケーブルをたどると、すぐ向かいの山中へ続いていました。受信点が山の中にあるようです。

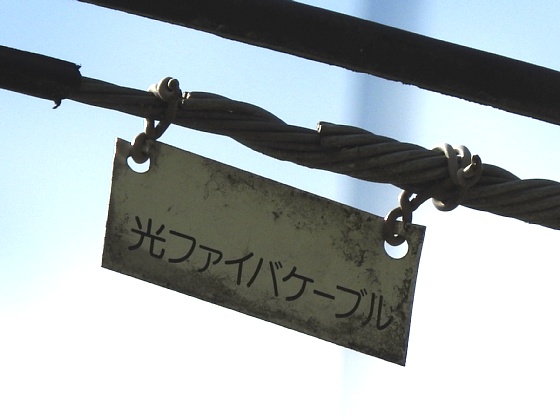

ケーブル札です。

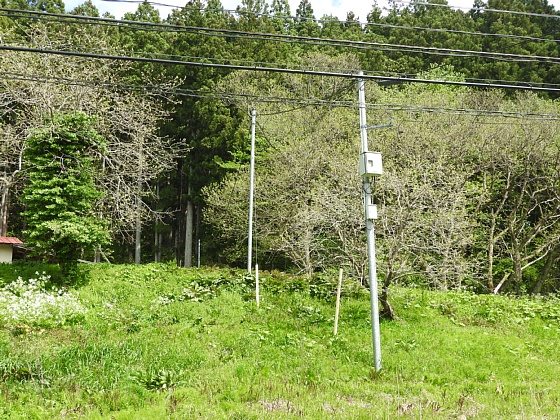

道路側からケーブルが山のほうへ入っています。

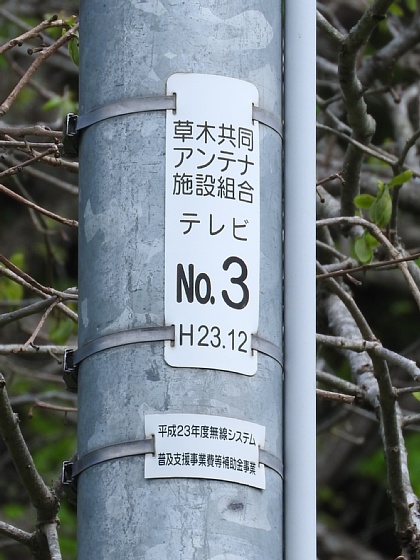

表示です。

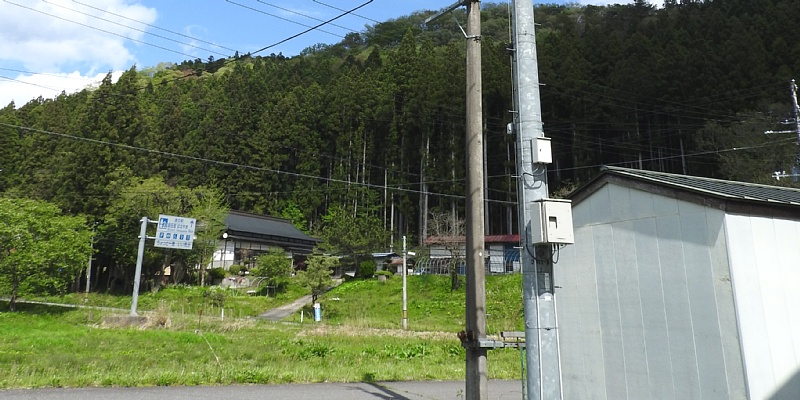

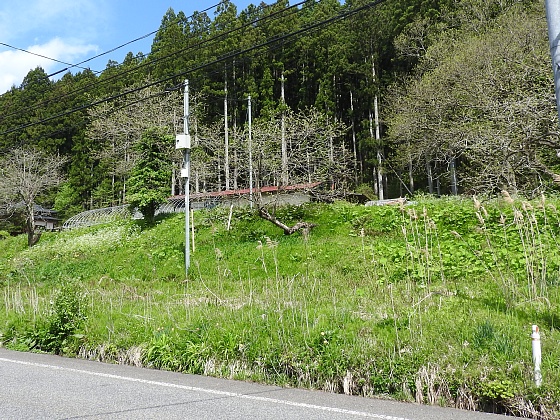

原井田中継局から見た送信点（？）方向です。

ここは、旧花山村中心部にある「道の駅路田里はなやま」まであと４ｋｍ地点です。

中継局データ

チャンネルは、涌谷中継局と同じです。
