馬ノ神山（五所川原市）

ＡＴＶ青森テレビ・ＡＢＡ青森朝日放送・ＦＭ青森（ＡＦＢ）基幹放送所　　２００９年５月撮影

ＡＴＶ・ＡＢＡ・ＡＦＢの基幹放送所は、山頂部の東寄りにあります。保守道路は、山頂付近で時計回りにぐるっと
回っていますので、最初に到着します。テレビ２社の局舎は別々ですが送信鉄塔は共用しています。
（ＡＦＢは、ＡＴＶ局舎に同居と思われます。）

　　

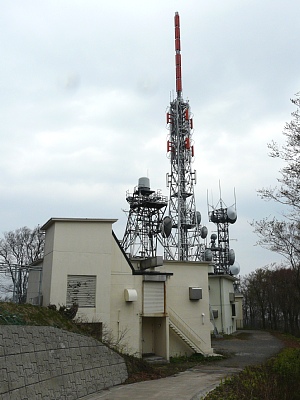

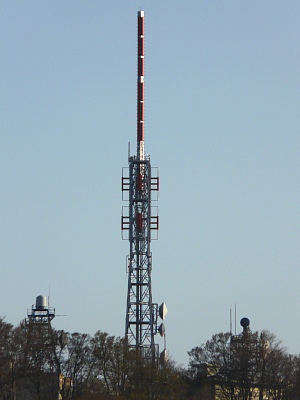

西側（デジタル設備側）から見たアナログ設備の　　　　甲州川山（五所川原テレビ・受信点）付近から見た
全景です。手前ＡＴＶ＆ＡＦＢ、奥ＡＢＡ。　　　　　　　　　　　　　　　　　　　　　　　　　　　　アナログ鉄塔です。
さらに奥に業務用鉄塔があります。

　　

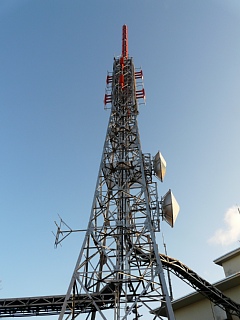

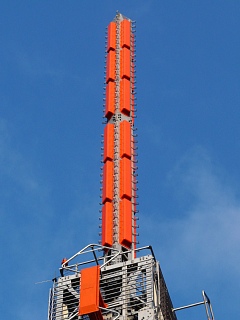

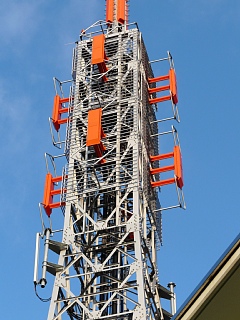

アナログ鉄塔を見上げてみました。　　ＡＴＶ＆ＡＢＡアナログアンテナです。　　　ＡＦＢアンテナです。
　　　　　　　　　　　　　　　　　　　　　　　上がＡＢＡです。

ＡＦＢ（ＦＭ青森）の送信出力は、１ＫＷで鷹森山から送信されているＮＨＫ-ＦＭの３ＫＷに比べ、弱くなっています。
これは、馬ノ神山の標高が約５５０ｍと鷹森山に比べ４００ｍ近くも高く、効率がよいためと思われます。

　　

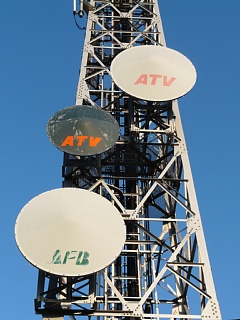

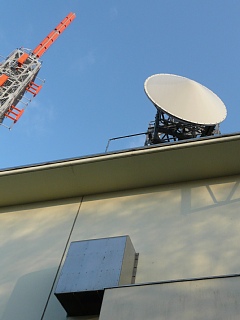

鉄塔のパラボラ群です。　　　　　　　　　後発のＡＢＡは、局舎上にパラボラがあります。
なぜかＡＴＶが２つ。

　　

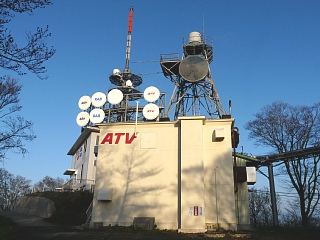

ＡＴＶの局舎です。　奥は、デジタル設備。　　　　　　　こちらは、ＡＴＶ前から見たＡＢＡ局舎です。

　　　

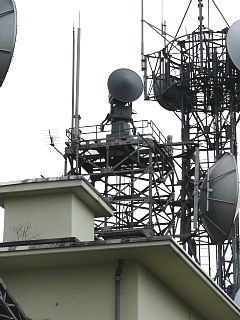

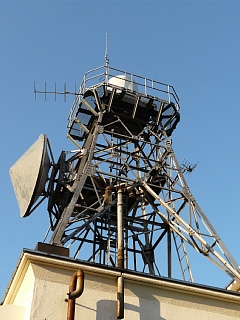

両社とも局舎上に可動式のパラボラがあります。モニターアンテナもあります。
こちらはＡＴＶ。　　　　　　　　　　　　　　　　こちらはＡＢＡ。

　　

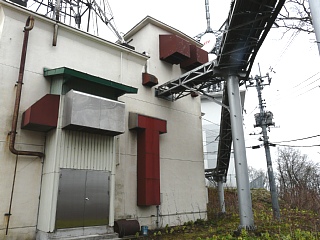

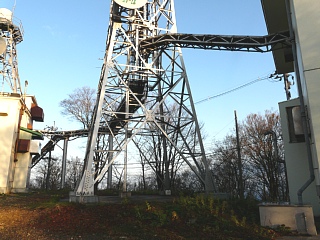

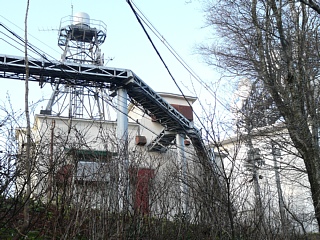

両側の局舎から真ん中の鉄塔へラックが伸びています。　　　保守道路から見たＡＴＶ側ラック。

　　
ラックは、さらに枝分かれしています。下はＡＦＢ（？）。　　鉄塔にはＦＭモニターアンテナがあります。

　　

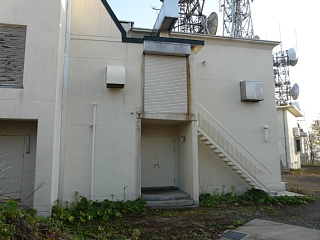

さらに別角度から見たＡＴＶ局舎。　　　　　　　　　　　ＡＴＶのロゴです。

　　

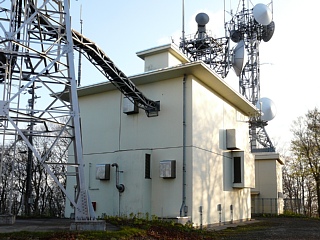

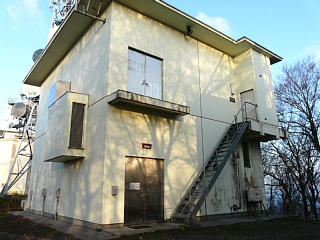

業務無線局側から見たＡＢＡ局舎です。　　　　　　　　表札があります。
なお、以前は、壁面にロゴもあったようです。

放送所データ
