送 信 塔　見て歩き
北海道 ・ 中継局
画像は、Ｎ様提供です。

根室テレビ・ＦＭ中継局　　２０２５年９月撮影（Ｎ様提供）

根室中継局は、根室市光洋町３丁目に設置されています。ＪＲ花咲線の終点・根室駅の東 約１．６ｋｍ辺りの
住宅地の外れです。
道道３５号（根室半島線←この道をさらに東へ進めば、納沙布岬へ行けます。）を少し南側に入った場所です。
また、東側 約３５０ｍ辺りには、ＨＢＣの根室ラジオ中継局もあります。

当中継局は根室市全域をサービスエリアにしています。また、日本最東端の中継局です。
（番組伝送ルートでは、当中継局を受信する根室花咲中継局が最終です。）

最初にアナログ時代の様子です。
開局はＮＨＫが１９６４年１０月、ＨＢＣとＳＴＶが同時に１９６７年１１月、ＨＴＢが１９７４年１月、ＵＨＢが１９７５年１月です。
（ＴＶｈはアナログでは開局していません。）

中継局は、ＮＨＫとＳＴＶはそれぞれ単独設置、ＨＢＣ・ＨＴＢ・ＵＨＢの３社は鉄塔は共用、局舎はＨＢＣ単独とＨＴＢ・ＵＨＢの
２社が共用です。
ＳＴＶのみ他の中継局とは離れて、道路の反対側に設置されています。（道道３５号沿いで根室高校の西隣。）

ＮＨＫ中継局には、ＮＨＫ−ＦＭ中継局が併設されています。（開局は１９８９年１２月です。この辺りは中標津中継局の
電波が受信できるようで開局が遅かったようです。）

送信アンテナは、ＮＨＫは２波個別の９０ＣＲ２段１面＋ＳＧ２段２面の構成（どちらも垂直偏波で、Ｇが上段）、と云う珍しい形式です。
珍しいと云えば、ＮＨＫ−ＦＭは、なぜか水平偏波で送信されているため、ＥはＶＨＦローチャンネルですが、垂直偏波のため
共用できず、単独で３素子八木１段３面が鉄塔先端に取り付けられています。

鉄塔を共用するＨＢＣ・ＨＴＢ・ＵＨＢの３社のうち、ＶＨＦ送信のＨＢＣのアンテナは、ＮＨＫと同じ形式です。また、ＵＨＦ送信の
ＨＴＢとＵＨＢは２社共用４Ｌ１段３面です。ＨＴＢ・ＵＨＢ共用アンテナが先端に取り付けられていました。

残るＳＴＶの送信アンテナは、ＶＨＦなのに５素子リングアンテナ２段１面＋３素子リングアンテナ２段２面の構成（どちらも垂直偏波）、
と云う、もっと珍しい形式です。（当方は、山形県のＹＢＣ小国中継局でＶＨＦ送信のリングアンテナを見たことがあります。）

アナログ時代の根室中継局の画像は「広域大阪無線保全課」様のＨＰを参照ください。
また wikipedia には、アナ・デジ サイマル時代の中継局画像があります。

受信は、ＮＨＫは２波共用４ｍグリッドパラボラ２基、ＨＢＣ・ＨＴＢ・ＵＨＢの３社は共用３ｍグリッドパラボラ＋２．４ｍグリッドパラボラ、
ＳＴＶは１２素子八木２列１段＋１２素子八木２列２段（各社ともスペースダイバシティなのかもしれません。←未確認です。）にて、
全社送信点で中標津・標津中継局（妹羅山）を受けです。

ＮＨＫ−ＦＭの受信アンテナは、５素子八木２列１段です。送信点で中標津中継局（開陽台）を受けています。

当アナログ中継局は送受信とも、他では見かけないアンテナ形式の中継局です。今さらですが、アナログ時代に見ておきたかったですね。

デジタル化されたのは、ＮＨＫが２００９年３月末、ＴＶｈを除く民放４社が２００９年１０月末、ＴＶｈが２０１５年１２月末です。
アナログＮＨＫ中継局を全社共用デジタル中継局として継続使用しています。

また、当中継局では２０１３年１０月から１２月にかけてＨＢＣ・ＳＴＶ・ＵＨＢで、チャンネルリパックが行なわれました。

それでは、現在の様子をＮ様提供の画像で紹介します。

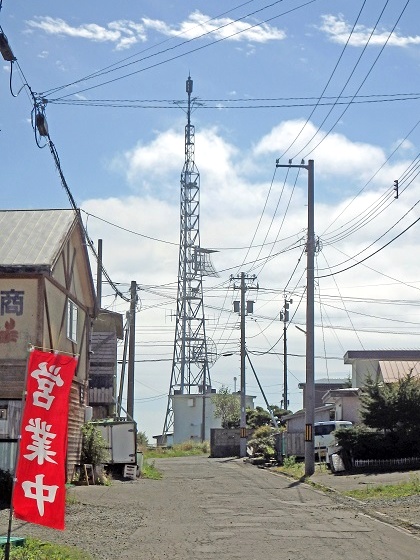

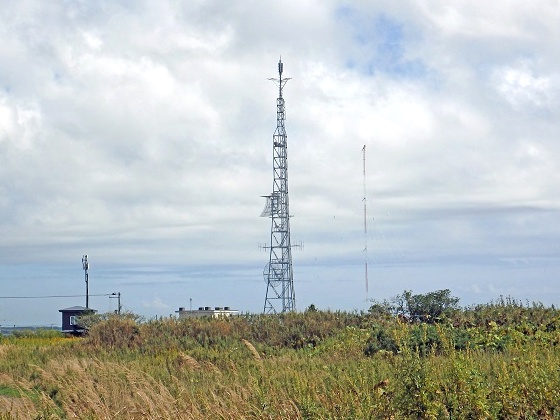

遠景です。　奥に見えるのは、ＨＢＣ根室ラジオ中継局です。
別角度から。

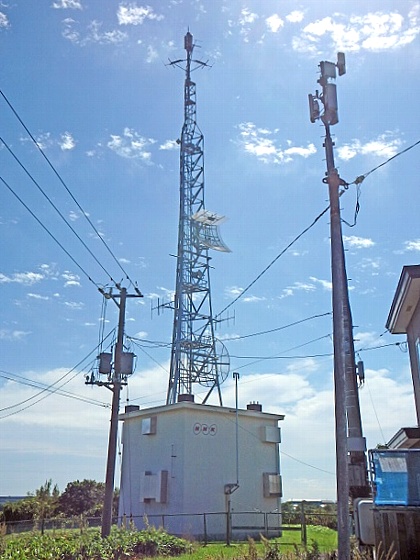

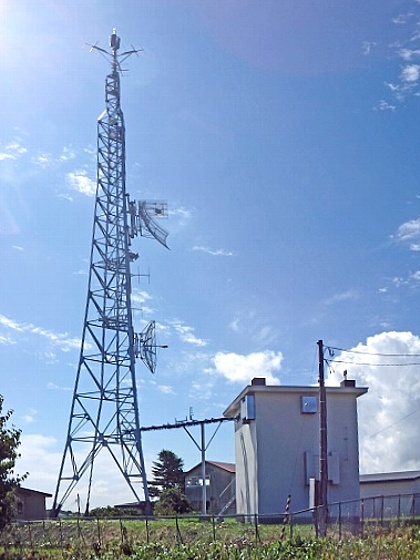

全景を角度を変えて２枚。

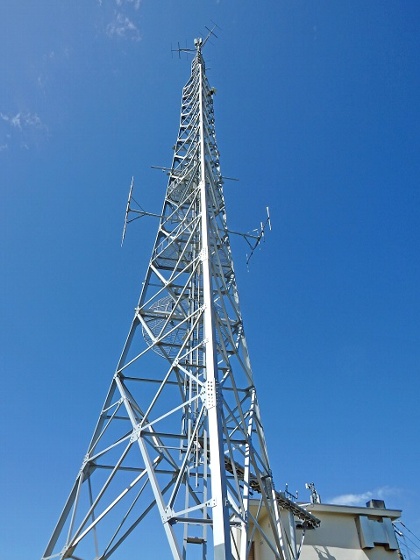

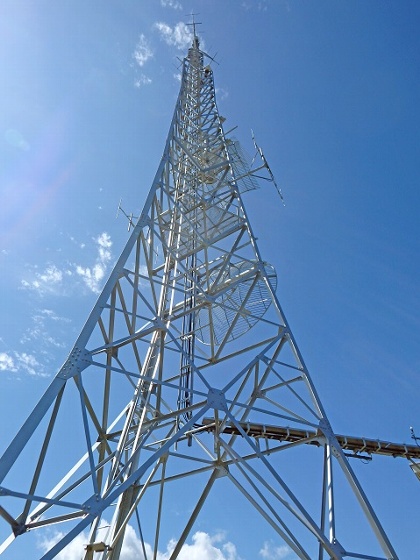

鉄塔の見上げショットを角度を変えて２枚。

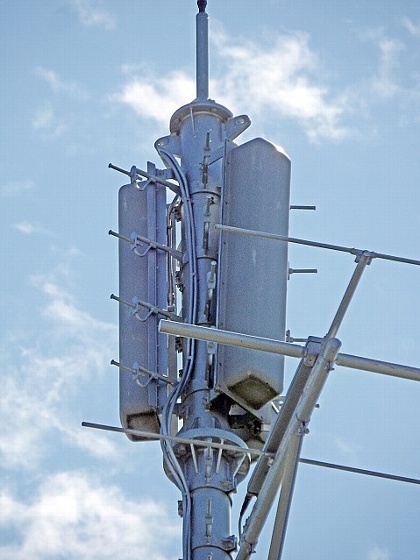

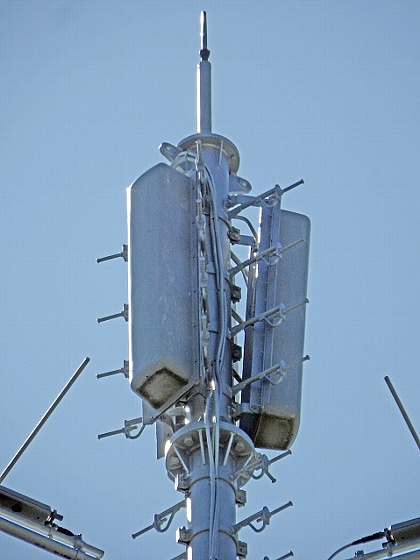

先端には全社共用４Ｌ１段１面＋４Ｌ１段２面の構成の送信アンテナが設置されています。　角度を変えて２枚。

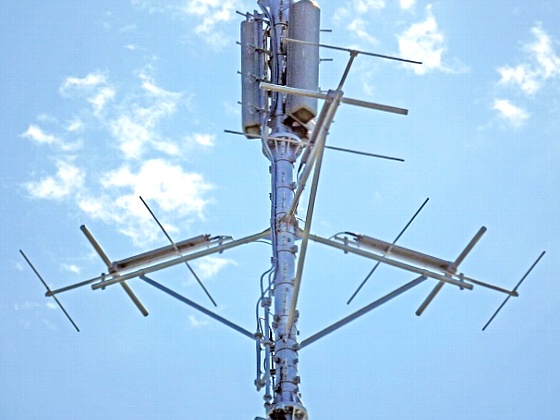

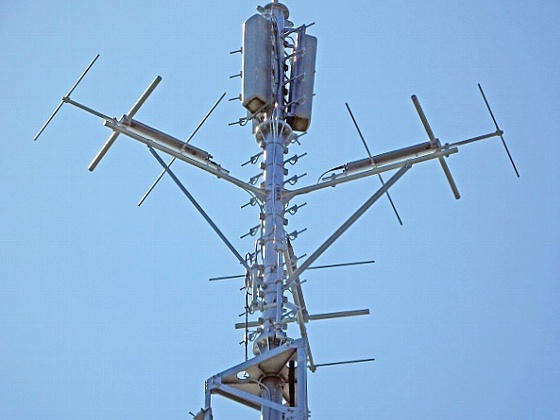

その下段は、ＮＨＫ−ＦＭの送信アンテナ（３素子八木１段３面）です。　角度を変えて２枚。

ん、と云うことは、デジタル化に際しては、ゲイン塔をさらに伸ばしＦＭアンテナの上にデジタルアンテナを設置したわけですね。

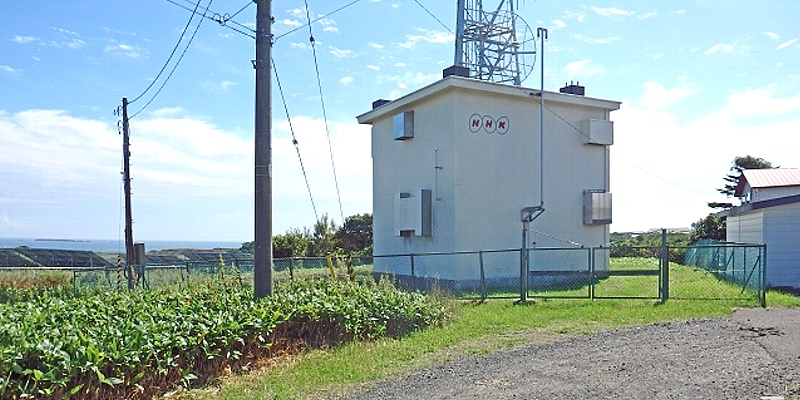

敷地の様子です。

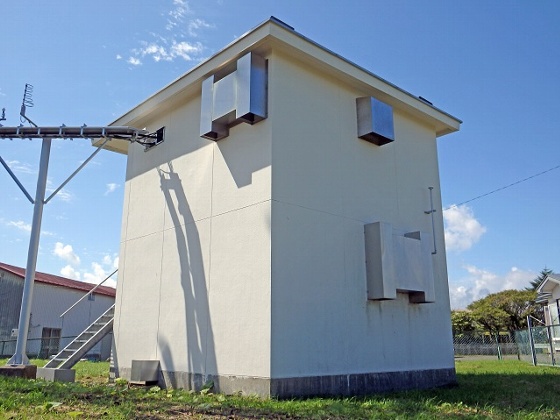

局舎を角度を変えて２枚。




表札です。　全社表示のものです。

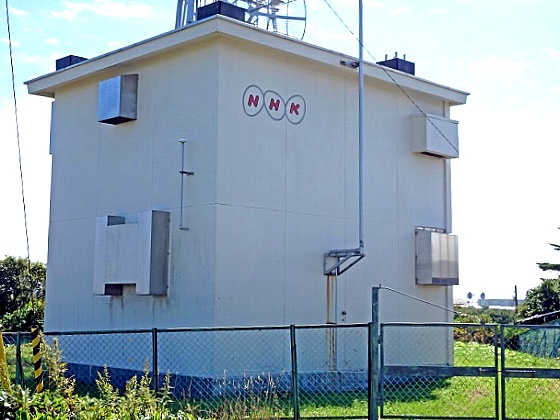

局舎壁面のＮＨＫロゴです。

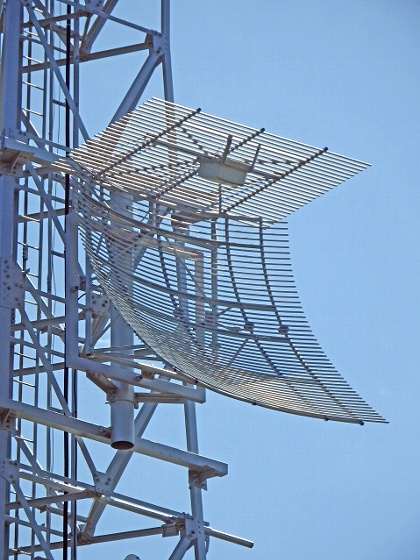

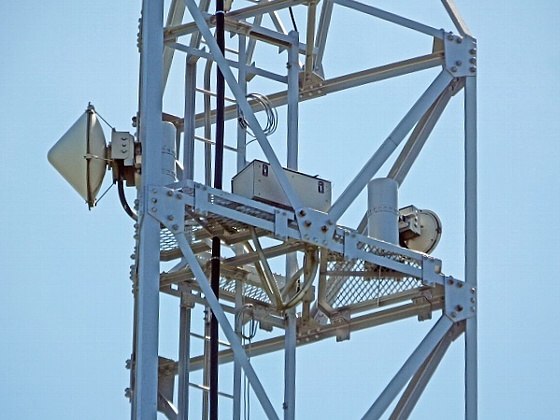

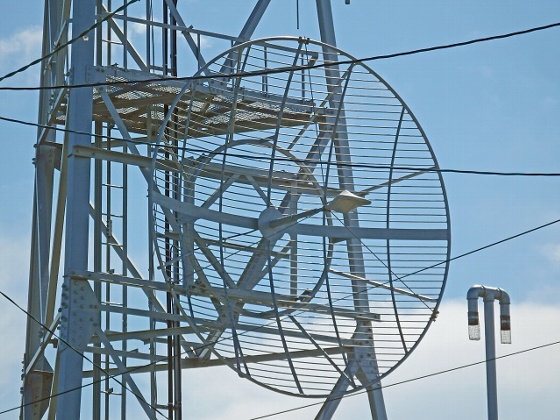

受信は、中段に設置のオフセットパラボラと下段の４ｍグリッドパラボラの
２基のアンテナを併用して中標津中継局を放送波受けです。（全社共用）

一種のスペースダイバシティなのでしょうか？。
また、送受信の多くのチャンネルが隣接しています。

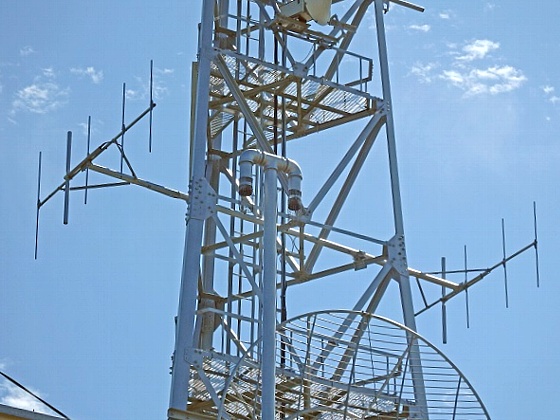

ＦＭ受信アンテナ（５素子八木２列）です。２基のパラボラの間にあります。
親局の中標津中継局が垂直偏波のため、アンテナが立っています。
先端近くに小型のアンテナがあります。

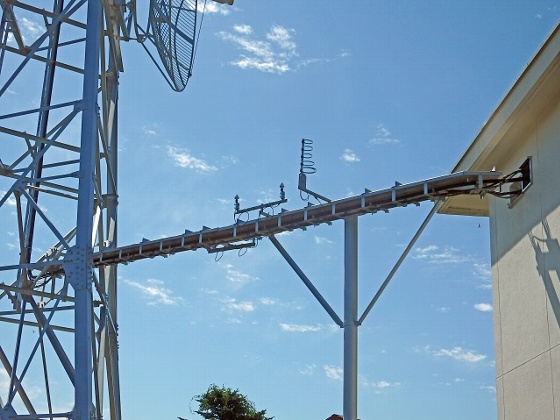

ラックです。

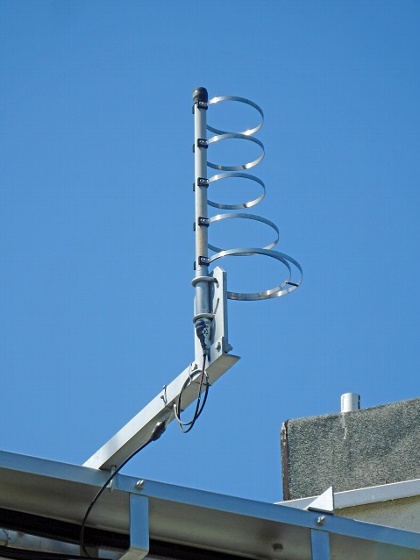

ラックに付いているモニターアンテナです。

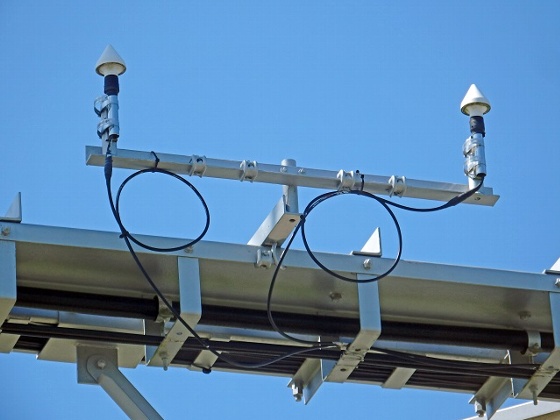

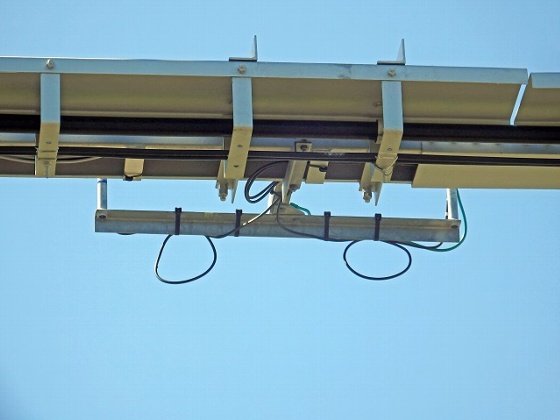

ラックにはＧＰＳも付いています。　両側にあるようです。

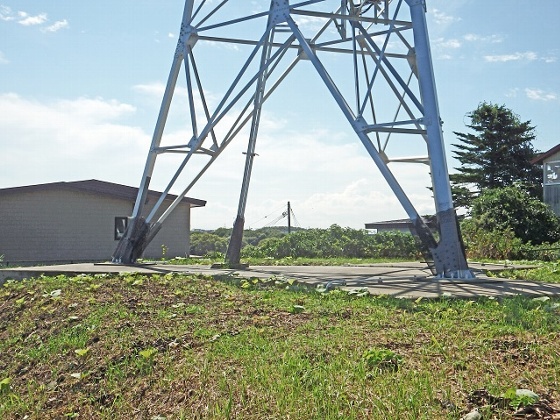

鉄塔基部です。


Ｎ様からは、納沙布岬で撮影した画像の提供も受けました。北方領土が、すぐ近くに見えます。


岬の展望台です。


標柱です。
地面には、地図があります。

　


水晶島（左）と貝殻島(灯台部分)です。



水晶島の建造物が見えます。



貝殻島の拡大です。



秋勇留島と萌茂尻島です。




中継局データ

アナログ ＮＨＫ総合 ＮＨＫ教育 ＨＢＣ ＳＴＶ ＨＴＢ ＵＨＢ
チャンネル ９ｃｈ ２ｃｈ １１ｃｈ ７ｃｈ ６０ｃｈ ６２ｃｈ
出力 １００Ｗ １００Ｗ １００Ｗ １００Ｗ ５００Ｗ ５００Ｗ

ＴＶｈは、アナログ中継局を設置していません。　５８ｃｈの割り当てはあったようです。

アナログテレビ放送は２０１１年７月２４日をもって終了しました。

ＮＨＫ−ＦＭ　　８５．６ＭＨｚ　　１０Ｗ

デジタル ＮＨＫ総合 ＮＨＫ教育 ＨＢＣ ＳＴＶ ＨＴＢ ＵＨＢ ＴＶｈ
チャンネル ３３ｃｈ ２９ｃｈ ４４ｃｈ ３８ｃｈ ２７ｃｈ ４０ｃｈ ３５ｃｈ
リモコン ３ ２ １ ５ ６ ８ ７
出力 各局とも ５０Ｗ

当中継局では２０１３年１０月から１２月にかけてＨＢＣ・ＳＴＶ・ＵＨＢで、チャンネルリパックが行なわれました。

変更前のチャンネルは、ＨＢＣが４５ｃｈ、ＳＴＶが３１ｃｈ、ＵＨＢが４３ｃｈです。
