北海道・中継局
画像は、Ｎ様提供です。

中標津西町テレビ中継局　　２０２５年９月撮影（Ｎ様提供）

中標津西町中継局は、標津郡中標津町丸山２丁目の丸山公園の一画に設置されています。
中標津町の中心部の狭い範囲をサービスエリアにしています。
開局は全社同時に１９７９年１１月です。（ＴＶｈはアナログでは開局していません。）

それでは最初にアナログ時代の様子です。

パンザマストにボックスと云うミニサテ局です。
送信アンテナは、全社共用１２素子リングアンテナ２段１面です。受信は全社送信点で、ＮＨＫ２波とＨＢＣ・ＵＨＢは
４波共用１６素子リングリングアンテナにて中標津中継局（妹羅山）受け、ＳＴＶとＨＴＢは２社共用１２素子八木にて
中標津中継局（開陽台）受けです。

２０１０年１２月末にデジタル化されました。ＴＶｈは２０１５年１２月末にデジタルで開局しています。

それでは、Ｎ様提供の直接訪問の画像で紹介します。

遠景です。

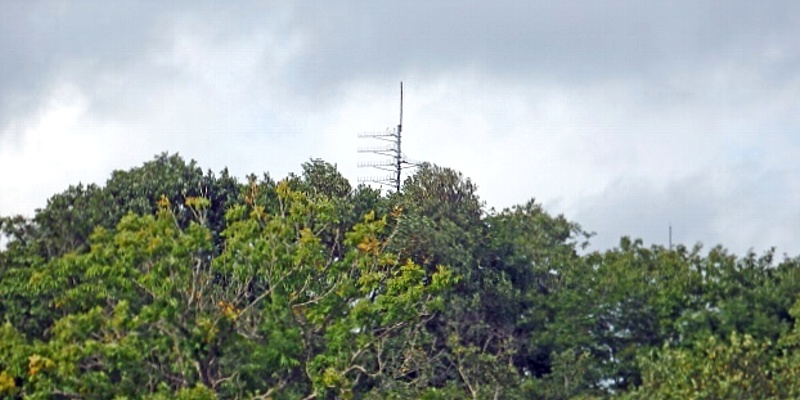

拡大しました。

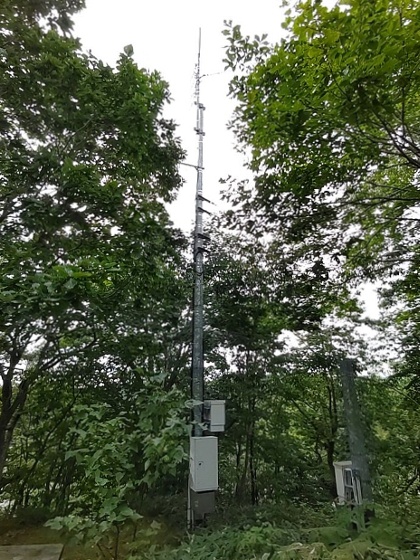

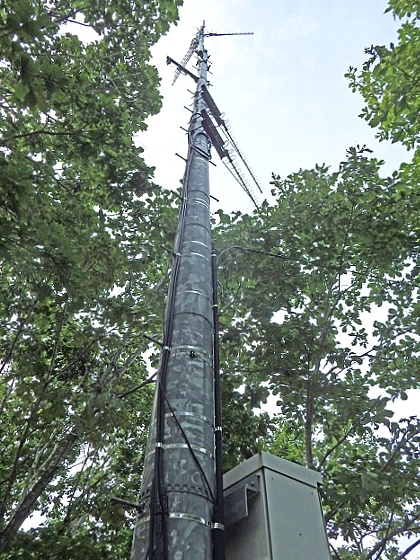

全景と鉄塔の見上げショットです。

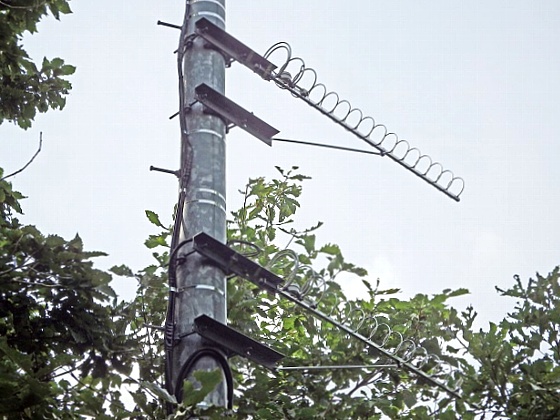

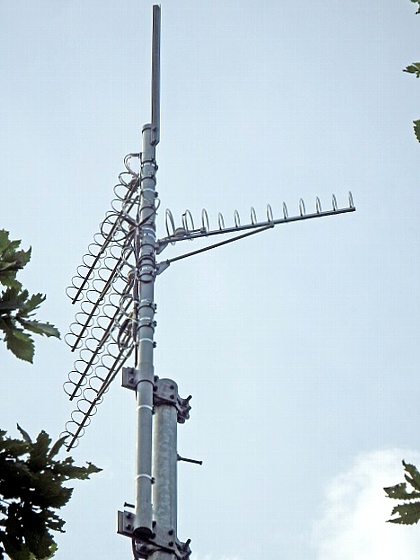

送信アンテナです。２方向に電波を出しています。
西方向へは、強く送信しているようです。

アナログ時代とは、サービスエリアが異なるようです。

受信アンテナは、１６素子リングアンテナです。

中標津中継局放送波受けと思われます。

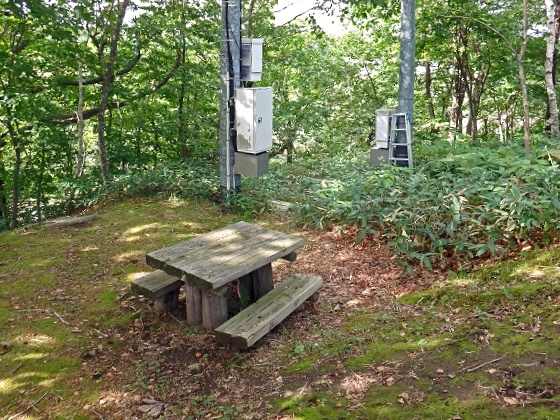

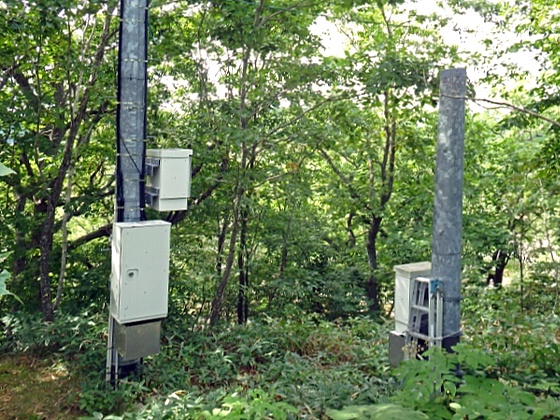

機器を少し角度を変えて２枚。中継局は、散策コース上にあるようです。

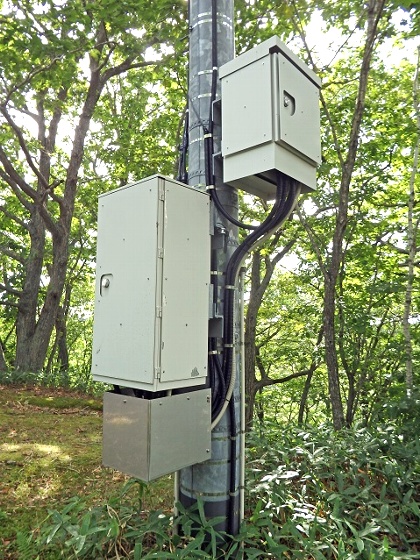

こちらは、送信鉄塔側の機器です。

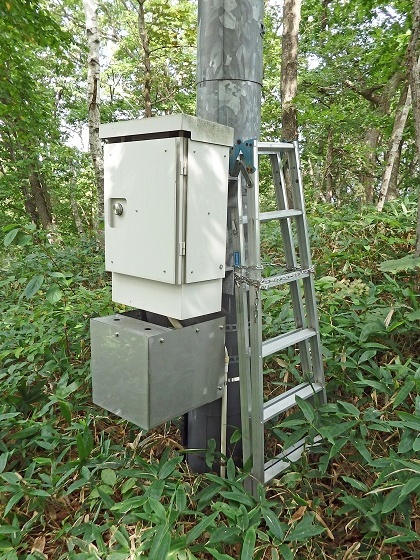

別の支柱の機器です。

それぞれの機器の拡大です。　脚立があります。霧多布中継局でも見かけました。作業中ではなく、常備品なのでしょうか？？

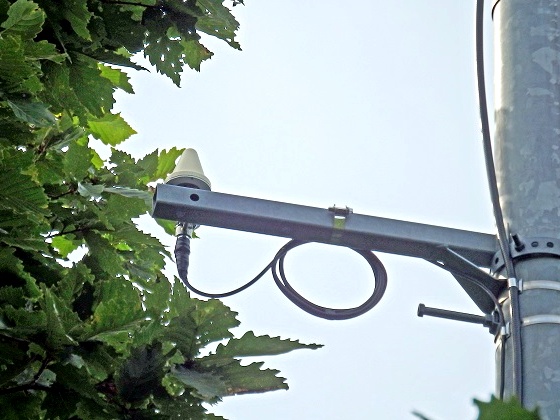

ＧＰＳです。

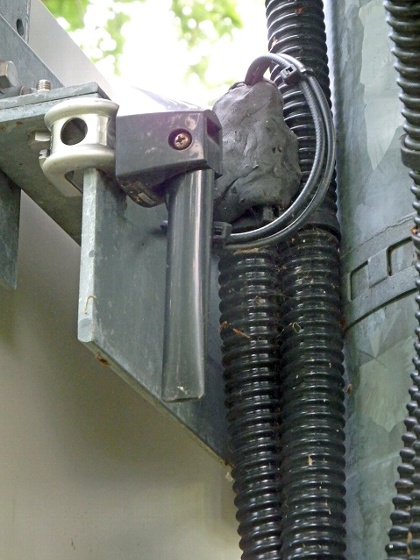

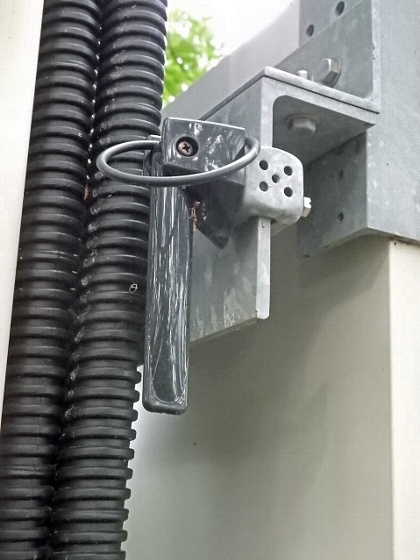

監視機器のアンテナです。２つあるようです。

中継局データ

ＴＶｈは、アナログ中継局を設置していません。

アナログテレビ放送は２０１１年７月２４日をもって終了しました。

妙な送信出力だと思って総務省の免許情報を確認すると１９ｍＷで合っていました。こんなに細かくする必要があるのでしょうか。
