北海道・中継局
画像は、Ｎ様提供です。

根室花咲テレビ中継局　　２０２５年９月撮影（Ｎ様提供）

根室花咲中継局は、根室市花咲港（そう云う住所です。）の港を一望できる高台に設置されています。花咲港周辺の狭い範囲を
サービスエリアにしています。地形の関係で根室中継局の電波が届かない地域のようです。

最初にアナログ時代の様子です。開局はＮＨＫが１９６８年１２月、民放４社はずっと遅く１９９０年年１１月です。
（ＴＶｈはアナログでは開局していません。）

ＮＨＫは民放開局時にＵＨＦ転換し増力しています。そのため全社共用中継局になっています。
送信アンテナは、全局共用４Ｄ１段２面です。
受信は、ＮＨＫ－Ｇ，Ｅ・ＨＢＣ・ＳＴＶは個別の８素子八木２列１段、ＨＴＢとＵＨＢは共用１．８ｍグリッドパラボラにて
根室中継局受けです。

２０１０年１１月末にデジタル化されました。ＴＶｈは２０１５年１２月末にデジタルで開局しています。

アナログ中継局をそのままデジタル化したようですが、手元に資料が無く詳細は未確認です。

それでは、Ｎ様提供の直接訪問の画像で紹介します。

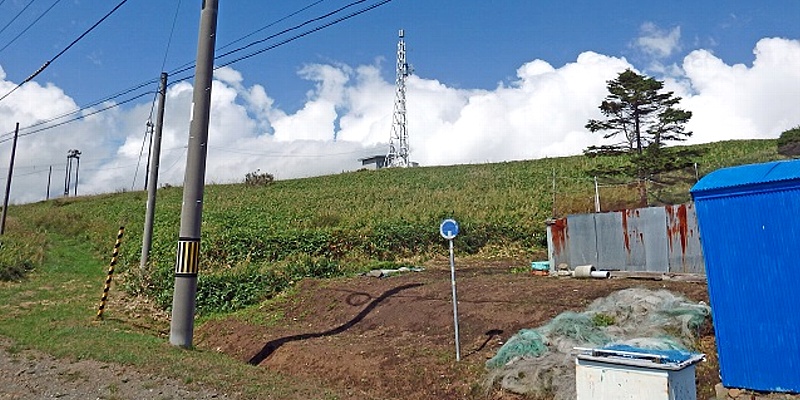

中継局は、道路から一段高い場所にあります。

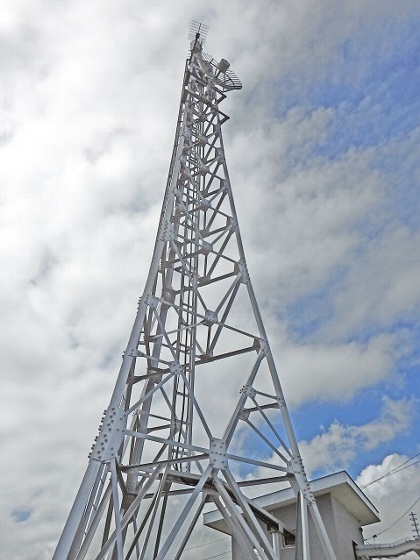

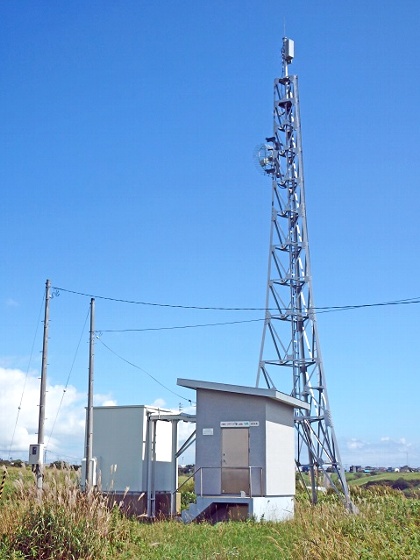

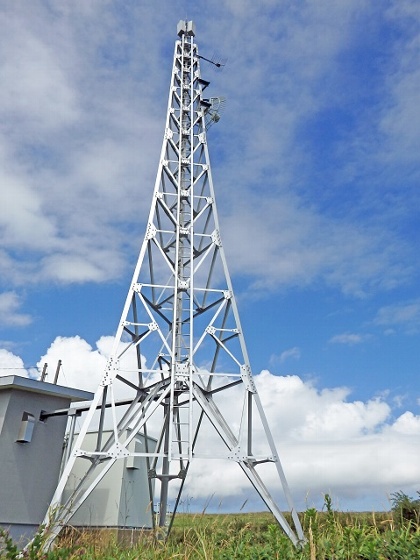

全景と鉄塔の拡大です。アナログ時代には、鉄塔に８素子八木２列４段が所狭しと並んでいました。

Wikipediaに当中継局のアナログ時代の画像が掲載されています。

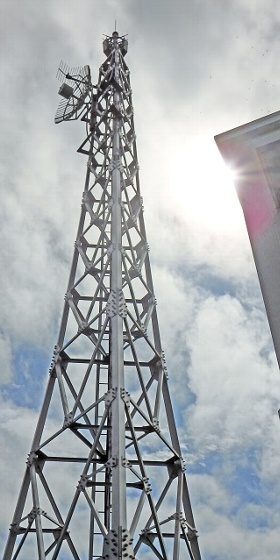

さらに鉄塔を２枚。

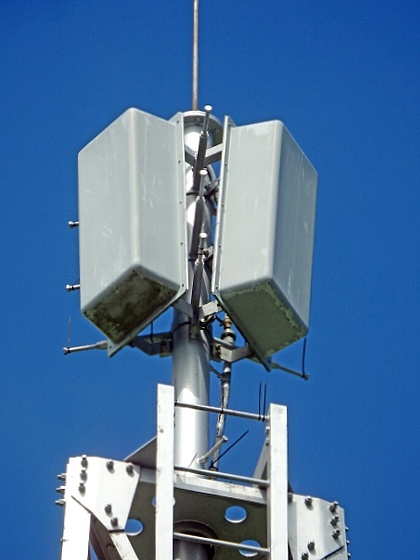

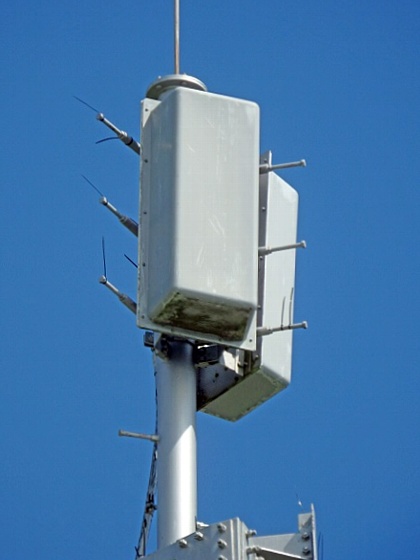

送信アンテナを角度を変えて２枚。　アナログ時代と同様に４Ｄ１段２面のようです。

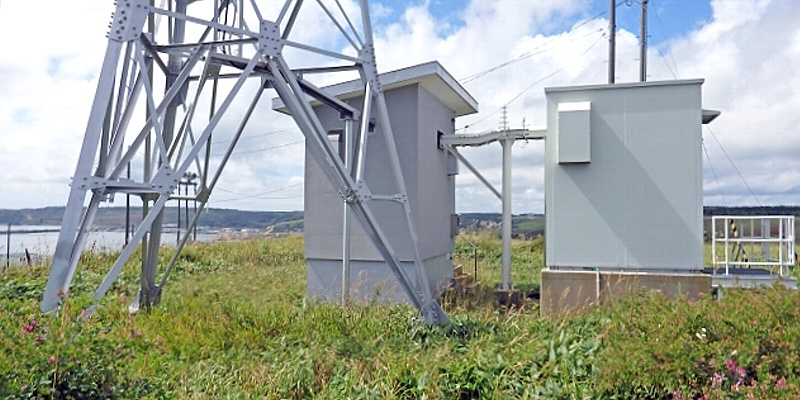

敷地の様子です。

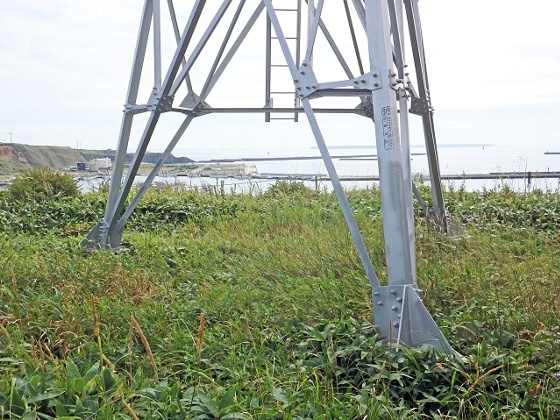

鉄塔基部です。奥に花咲港が見えています。

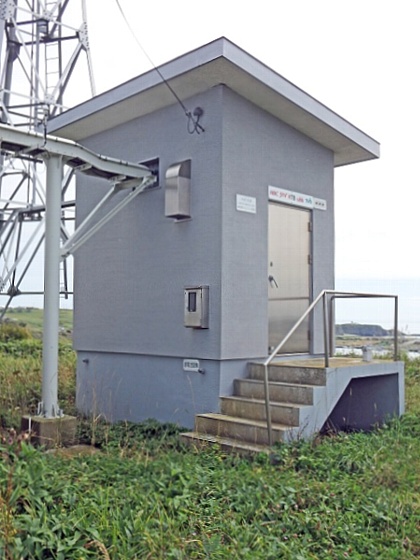

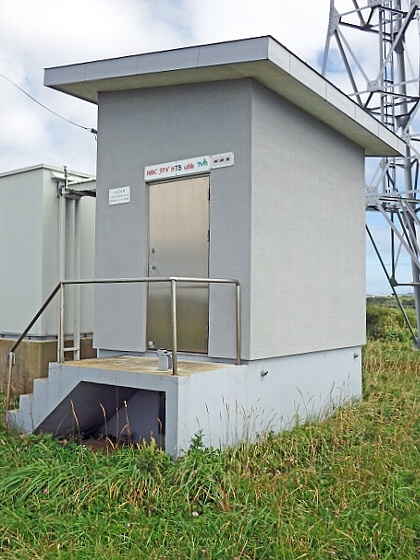

こちらは、アナログ時代からの局舎です。　角度を変えて２枚。　

表札です。

こんな表示もあります。

ところでＮＨＫの表示ですが、アナログ時代から後ろに、はみ出して表示されています？？。
民放開局時（ＮＨＫのＵＨＦ転換時）に何か問題でもあったのでしょうか。

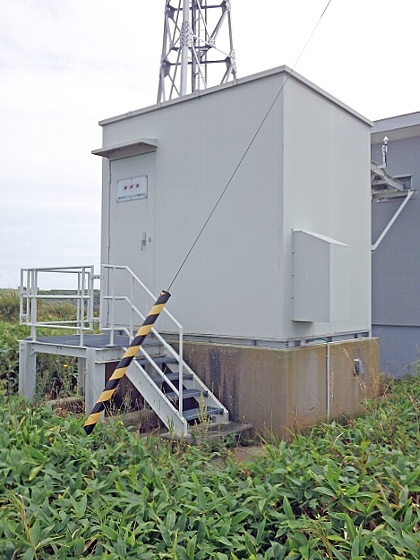

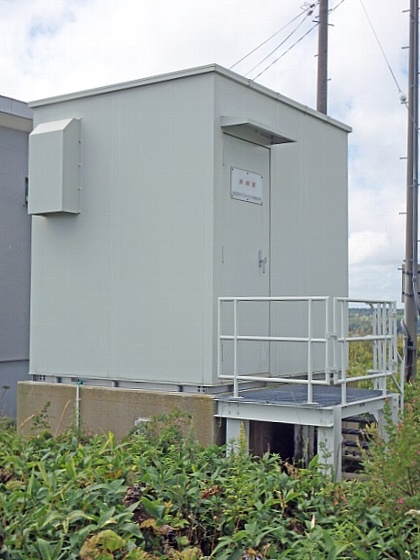

こちらは、デジタル化時に新築されたＮＨＫ単独の局舎です。

表札です。

こちらは、２つの局舎を繋ぐラックです。

ＮＨＫの信号も一旦民放局舎を経由しています。

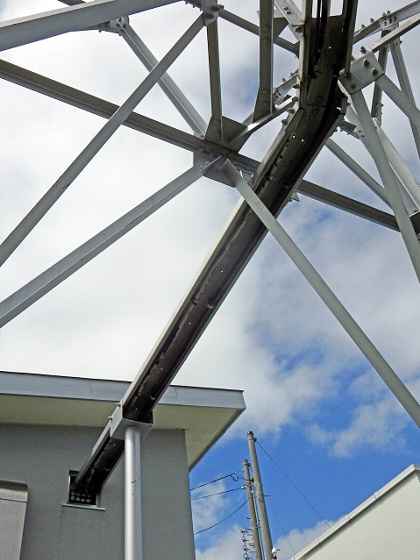

こちらは民放局舎と鉄塔をつなぐラックです。

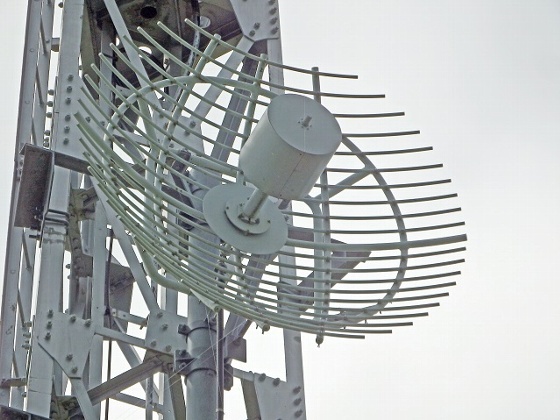

親局の根室中継局放送波受けと思われるグリッドパラボラです。

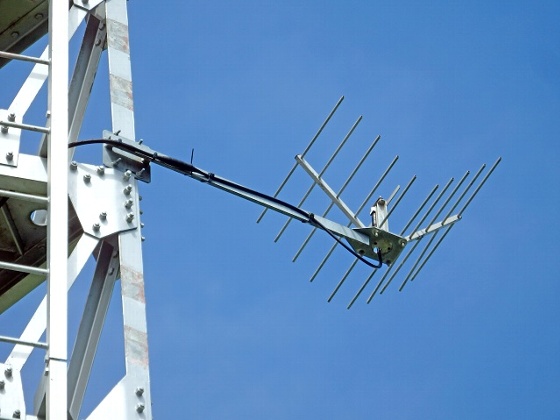

モニターアンテナです。

このパラボラ、年代物のように見えますので、アナログ時代のＨＴＢ・ＵＨＢ受信アンテナを
まだ使っているのかもしれません。（未確認です。なお、当中継局は、民放は自力でのデジタル化困難となっていました。）

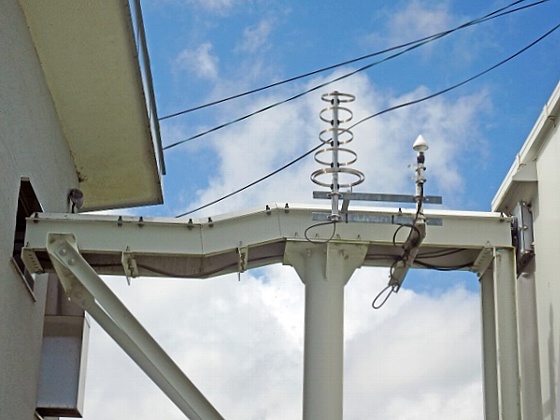

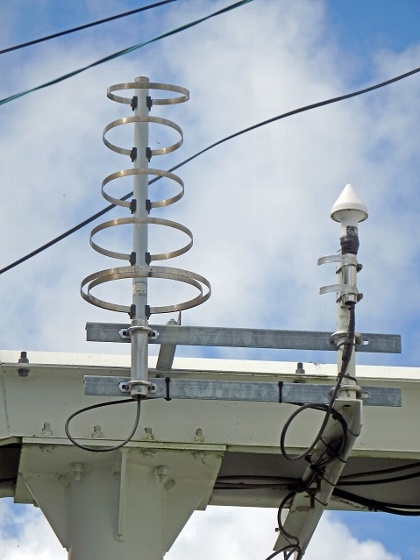

こちらは、ＮＨＫのモニターアンテナとＧＰＳと思われます。

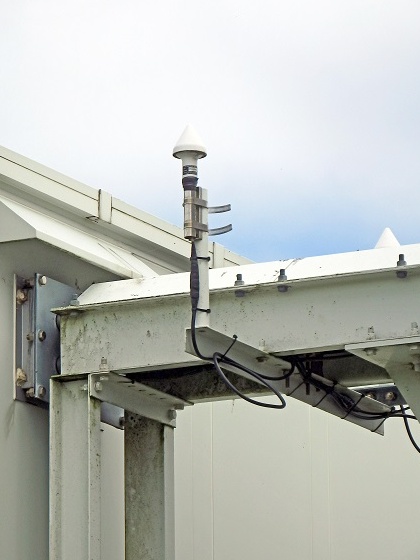

左記画像のもう１つのＧＰＳです。

中継局データ

ＴＶｈは、アナログ中継局を設置していません。

アナログテレビ放送は２０１１年７月２４日をもって終了しました。
