送 信 塔　見て歩き
北海道 ・ 中継局
画像は、Ｎ様提供です。

弟子屈テレビ・ＦＭ中継局　　２０２５年９月撮影（Ｎ様提供）

弟子屈（てしかが）中継局は、川上郡弟子屈町弟子屈原野（そう云う住所です。）の高台に設置されています。
ＪＲ釧網線・摩周駅の北東 約２．８ｋｍ辺りの場所です。辺りは牧場が広がる地域です。

当中継局は、弟子屈町の中心部とその周辺をサービスエリアにしています

最初にアナログ時代の様子です。
開局は老舗３社（ＮＨＫ・ＨＢＣ・ＳＴＶ）が１９６４年１２月、ＨＴＢとＵＨＢは同時に１９７８年９月です。
（ＴＶｈはアナログでは開局していません。）
中継局は、局舎は全社共用ですが、鉄塔はＮＨＫ単独とＨＢＣ・ＳＴＶ共用、ＨＴＢ・ＵＨＢ共用の３基に分かれて設置されています。

送信アンテナは、ＮＨＫは個別の３素子八木１段１面（垂直偏波・Ｇが上段）ＨＢＣとＳＴＶも個別の３素子八木１段１面
（垂直偏波・ＨＢＣが上段）ＨＴＢとＵＨＢは２波共用４Ｌ２段２面です。
老舗３社は１９６０年代の開局に付きＶＨＦにて送信しています。

受信は、ＮＨＫ−Ｇは約１８０ｍ離れた地点で８素子八木２列１段にて釧路受け、Ｅは送信点で８素子八木２列１段にて釧路受け、
ＨＢＣ、ＳＴＶは約１９０ｍ離れた地点で個別の８素子八木にて釧路受け、ＨＴＢとＵＨＢは送信点で２社共用２．４ｍグリッドパラボラにて
釧路受けです。

また、当中継局にはＮＨＫ−ＦＭ中継局が併設されています。開局は１９６９年１１月です。
局舎は、テレビと共用ですが、送信鉄塔はテレビとは別に単独で建っています。
送信アンテナは、３素子八木１段１面（垂直偏波）です。
受信は、送信点で５素子八木２列にて釧路基幹局受けです。

当中継局は、２００９年１０月にデジタル化されました。ＴＶｈは２０１３年１２月末にデジタルで開局しています。

それでは遠景画像で紹介します。テレビ中継局の外観はWikipediaを参照ください。ＮＨＫ−ＦＭ鉄塔の画像は無いようです。

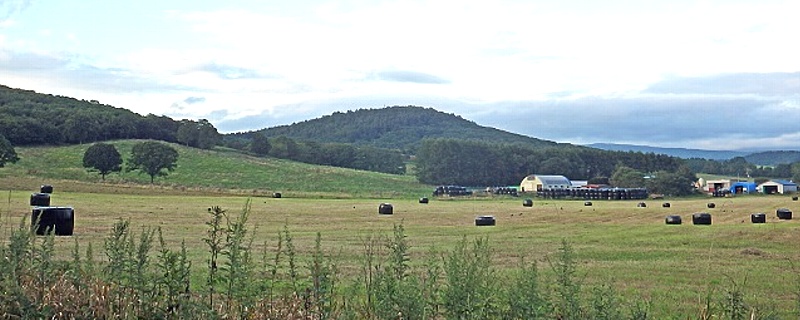

山の遠景です。

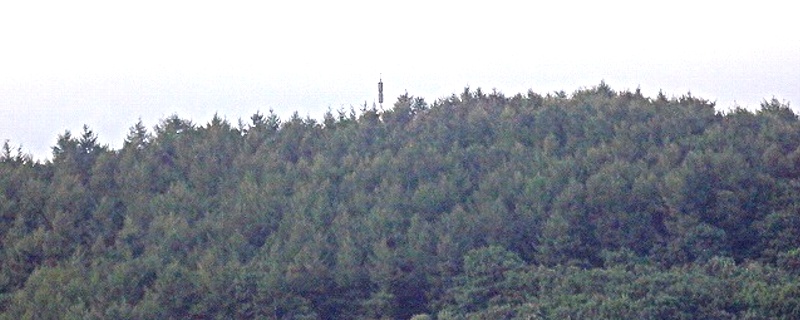

遠景です。

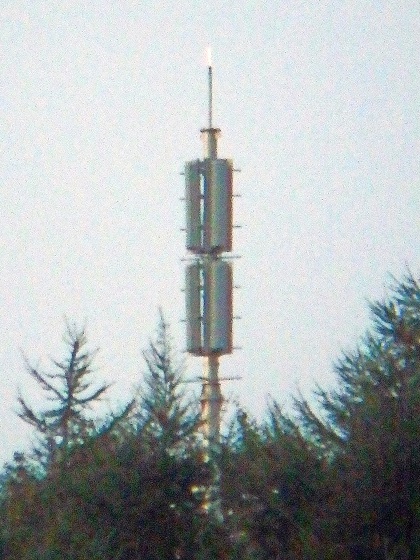

送信アンテナを拡大しました。

ここで、デジタル中継局について説明しておきます。

全社共用の中継局です。資料を読み取ると、鉄塔はアナログでＨＴＢとＵＨＢが共用で使用していたものを
デジタル化したように思われます。Wikipediaの画像を見ても新築ではなさそうです。局舎は新築です。

送信アンテナは、全社共用４Ｌ２段２面です。受信は送信点で全社共用４ｍグリッドパラボラにて釧路放送波受け、
予備に東南東へ１２０ｍ離れた地点で３ｍグリッドパラボラでも受信しています。（こちらはＮＨＫのみのようです。）

中継局データ

ＴＶｈは、アナログ中継局を設置していません。

アナログテレビ放送は２０１１年７月２４日をもって終了しました。


ＮＨＫ−ＦＭ　　８９．５ＭＨｚ　　１Ｗ
