送 信 塔　見て歩き
北海道 ・ 中継局
画像は、Ｎ様提供です。

標茶ルルランテレビ中継局　　２０２５年９月撮影（Ｎ様提供）

標茶（しべちゃ）ルルラン中継局は、川上郡標茶町ルルラン（そう云う住所です。）に設置されています。
ＪＲ釧網線・標茶駅の南、約２ｋｍの高台です。

『ルルラン』とは、アイヌ語が語源で『坂の降り口』と云う意味だとネットでは解説されていますが、
直訳調で、今一つ分かりません。「下り始めの場所」と云う意味なのでしょうか？

それはともかく、最初に当中継局のアナログ時代の様子です。

アナログ時代の当中継局は、ＮＨＫのみの目立たない存在でした。１９７２年１１月の開局です。
送信アンテナは個別の４Ｌ１段１面（上段がＧ）です。受信は送信点で共用３ｍプレートパラボラにて標茶中継局受けです。

デジタル放送では、当中継局のサービスエリアは釧路局または中標津中継局でカバーする予定で、デジタル中継局は
非該当となっていました。

しかし、標茶町中心部など一部地域で難視聴が発覚し、２００９年６月に置局計画が修正され、当地にＮＨＫだけでなく
民放も開局することになった経緯があります。
２０１０年１２月にＴＶｈを除く各社が同時に開局し、ＴＶｈは２０１６年３月末に開局しました。

なお、ＴＶｈは当中継局の開局をもって中継局の整備を一旦完了したということです。実に開局から２７年で他社並みに
視聴できるようになりました。
（注・ 十勝管内で他社と比べ２局の未開局があり、うち１局は２０２６年に開局予定らしいです。）

それでは、Ｎ様提供の画像で紹介します。

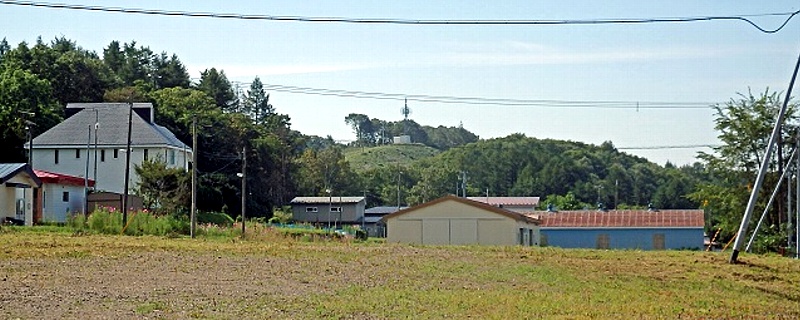

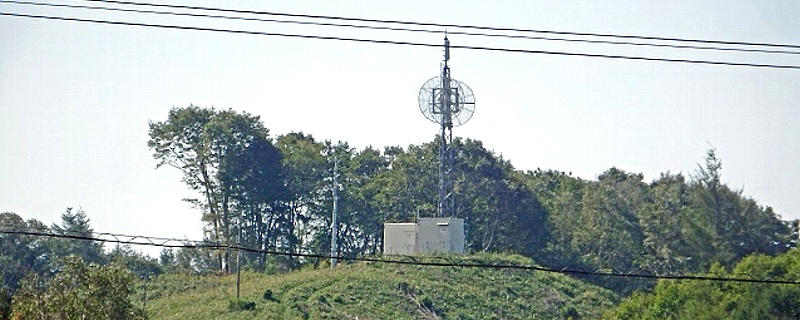

ふもとから見た遠景です。

中継局を拡大しました。

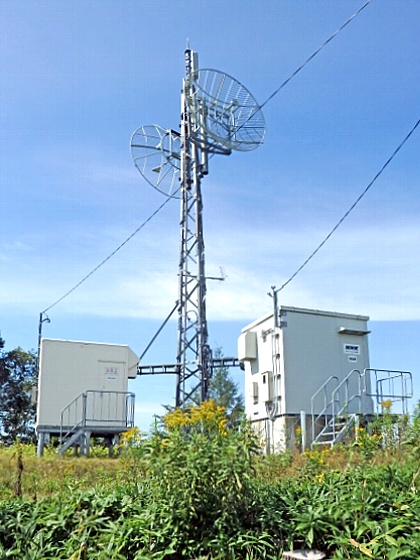

全景です。

ＨＴＢが発行している『２０１１地域メディア活動報告書』と云う冊子によりますと、当中継局はＨＴＢが幹事社として建設したとのことです。

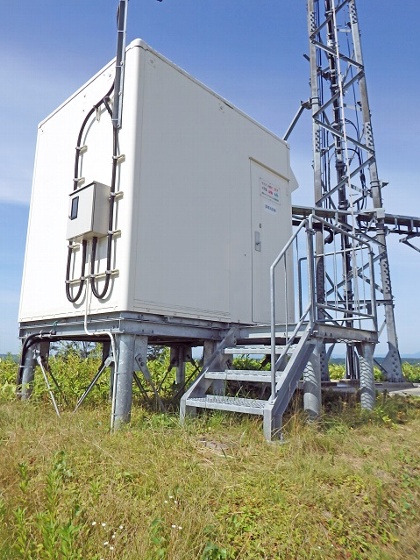

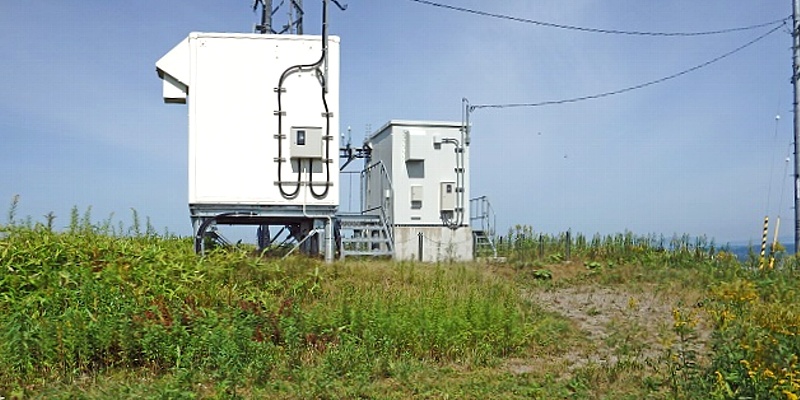

敷地の様子です。

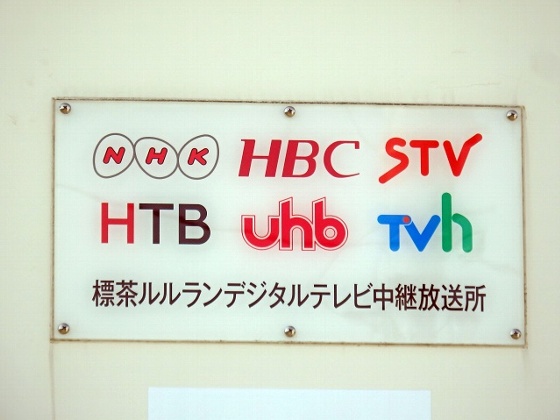

表札です。　ＴＶｈ開局時に張り替えられているようです。

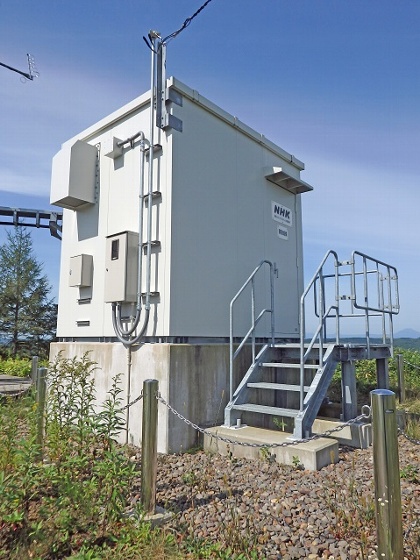

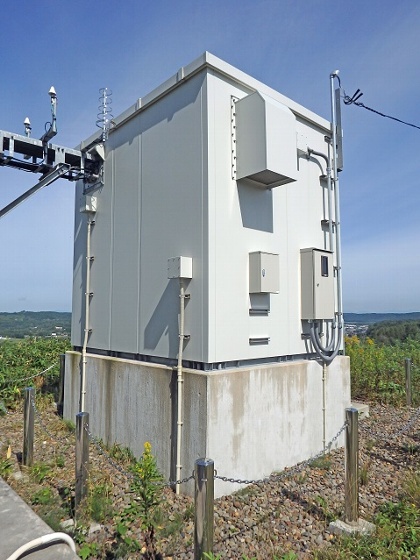

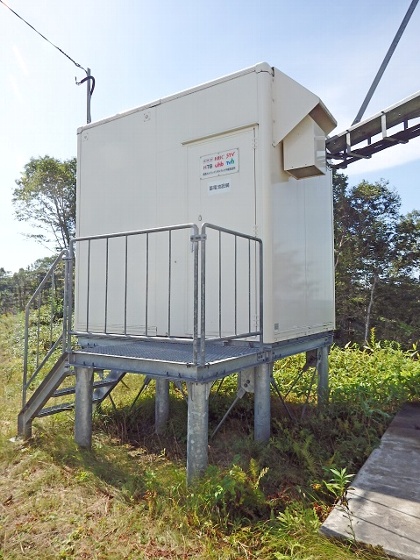

なぜ、ＮＨＫの表示がある局舎が２棟あるのか謎ですが、資料が無く状況は不明です。

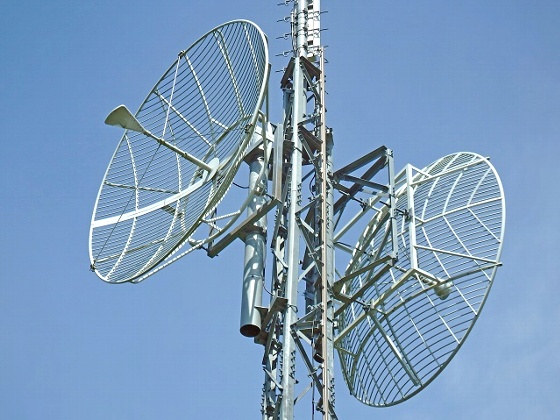

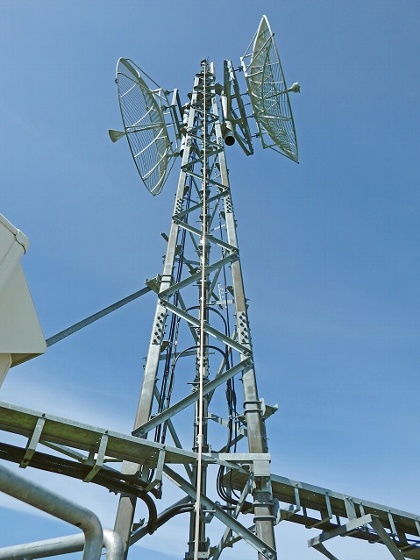

このエリアは当初、釧路局と中標津中継局の両方でカバーする予定でしたので、どちらの電波も受信できそうです。

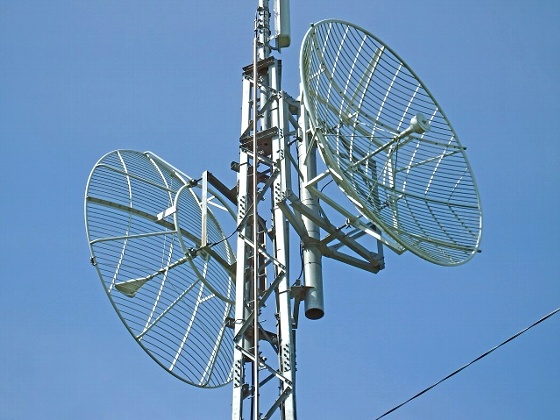

このパラボラ、片方が主で、もう一方は予備なのでしょうか、それとも、局ごとに親局が違うのでしようか。資料が無く状況は不明です。

当方の勝手な予想では、ＮＨＫは中標津受け、民放は釧路受けではないかと・・・。

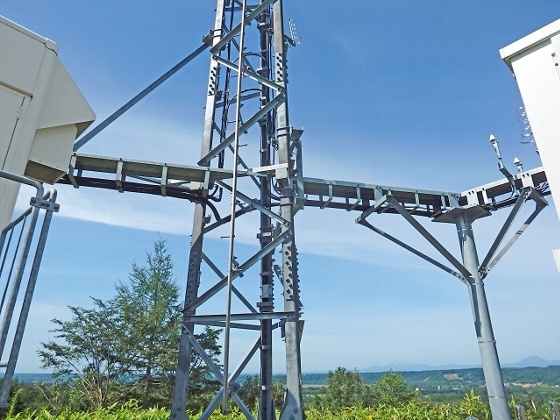

ラックです。

ＮＨＫのものと思われます。

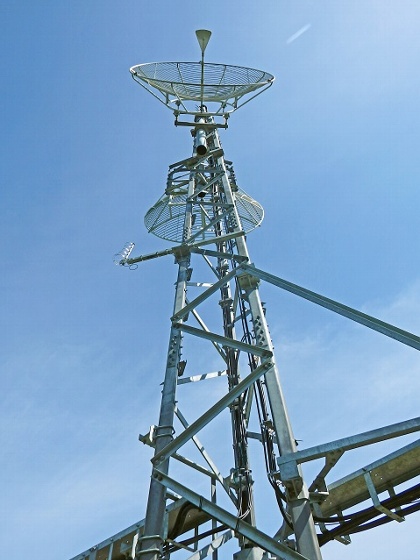

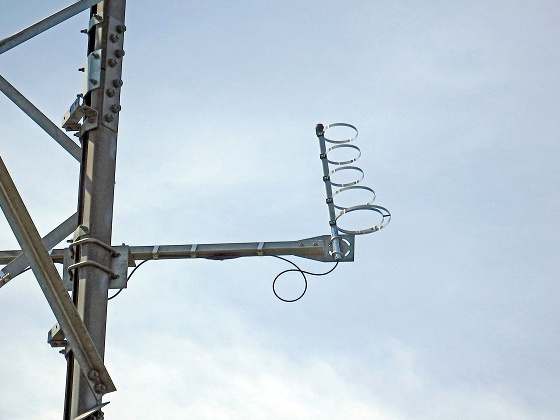

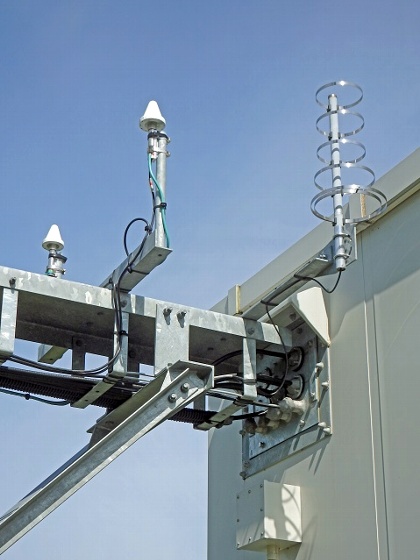

鉄塔のモニターアンテナです。

ところで、アナログ時代、当地域には当中継局から北へ約２１ｋｍ離れた場所に標茶中継局が設置されていました。
こちらにはデジタル化の予定がありましたが、標茶ルルラン中継局をデジタル化する流れの中でデジタル化が取り消され、廃局になりました。

ここで、標茶中継局のアナログ時代の様子を書いておきます。
設置場所は標茶町虹別です。弟子屈町と別海町を結ぶ国道２４３号（通称・パイロット国道）沿い、萩野集会所の西 約６５０ｍ辺りになります。
（グーグルストリートビューで見ると萩野ヶ丘墓地公園の入口にあたる場所のようで、今も無線局が２つあるように見えます。)
平地のど真ん中で電波が遠くまで飛びそうな場所です。

デジタルでの難視聴は、標茶町中心部など狭い範囲なので、ここにデジタル中継局を設置しなかったことに納得しました。
また、アナログ時代に一部の社が中継局を設置していた理由も分かったような気がします。

標茶中継局から電波を出していたのは、ＮＨＫ２波とＳＴＶ、ＨＴＢの３社と変則的でした。
これは、１９６０年代から７０年代前半の時代、この地域の中継局は、開陽台の標津中継局のみだったことが
影響していると思われます。

その後、妹羅山から強力な電波を発射することで、この地域がカバーされたため、ＵＨＢは、虹別に置局しなかったと思われます。
ＨＢＣについては当時の事情がはっきりしません。（標茶辺りまで釧路中継局でカバーできていたのかもしれません。）

結局、各社とも妹羅山に中継局を設置しましたが、ＳＴＶとＨＴＢは開陽台を閉局しなかったためなのか、出力が他社の２ＫＷに
対して３０Ｗと弱く、依然として標茶方面には電波が届いていなかったと思われます。

標茶中継局の開局はＮＨＫが１９６９年６月、ＳＴＶが１９７１年１１月、ＨＴＢが１９７３年１１月です。設備を書いておきます。
中継局はＮＨＫと民放の２つに分かれていました。

送信アンテナは、どちらも６Ｌ２段２面で、どちらも２波共用です。
受信は、ＮＨＫ−ＧとＳＴＶは送信点で個別の８素子八木２列、ＮＨＫ−Ｅは南西へ約１５０ｍ離れた地点でロンビックアンテナ、
ＨＴＢは送信点で１．８ｍグリッドパラボラにて全局釧路受けです。

グーグルストリートビューで見た受信アンテナがあった場所です。　　南方向は、ずっと平地で釧路方向が見通しのようです。


ＮＨＫ−Ｅの受信で使われているロンビックアンテナは、初めて聞く名前のアンテナです。どんなものなのか、ネットで調べてみました。

「ロンビック」は、日本語では「ひし形」のことですので、アンテナは、ひし形をしています。

このアンテナの特性は、アンテナのエレメント（導体）上を波が反射せずに「進行波」として伝搬し、アンテナの終端で信号が
吸収されることです。一辺の長さを長くするほど、またそれに応じて、ひしの角度を狭くして細長くする程、指向性は鋭くなります。
（一辺の長さが波長に比べて短い場合は、角度を狭くしても効果がないということです。）

簡単な構造の割には、指向性を鋭くできるようです。ただ、アンテナが大きくなるのが欠点ですね。

wikipediaには、かつてのアナログ中継局の画像が掲載されており、その画像の右側にロクビックアンテナの一部が写っているような気がします。

現役時代にどんなアンテナだったか、見たかったですね。


中継局データ（標茶ルルラン）

民放各社は、中継局を設置していませんでした。

アナログテレビ放送は２０１１年７月２４日をもって終了しました。

中継局データ（標茶）

ＨＢＣ、ＵＨＢ、ＴＶｈは、中継局を設置していませんでした。

アナログテレビ放送は２０１１年７月２４日をもって終了しました。当中継局は、デジタル化されず、廃局になりました。
