送 信 塔　見て歩き
北海道 ・ 中継局
画像は、Ｎ様提供です。

羅臼ＮＨＫ−ＦＭ中継局　　２０２５年９月撮影（Ｎ様提供）

羅臼中継局は、目梨郡羅臼町礼文町の望郷台公園にある羅臼国後展望塔の入口横にテレビ中継局と
ＦＭ中継局が並んで設置されています。

この２局、デジタル時代になって施設が分離しましたので、別ページで紹介します。当ページではＮＨＫ−ＦＭ中継局を紹介します。

開局は１９７１年９月です。当施設はアナログ時代にはテレビも同居していました。

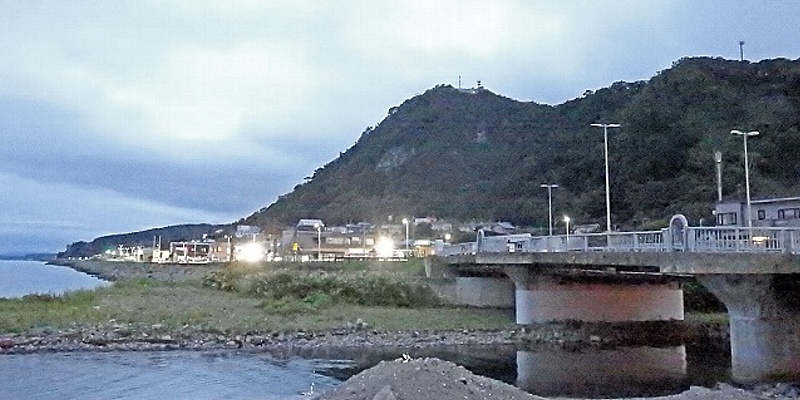

ふもとから見た遠景です。

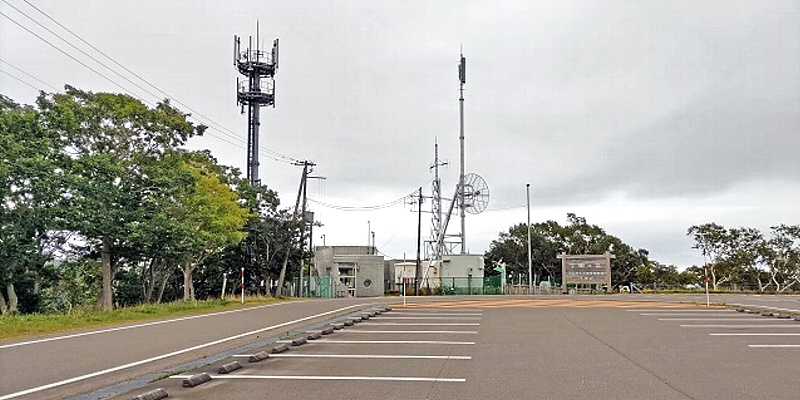

駐車場から見た遠景です。

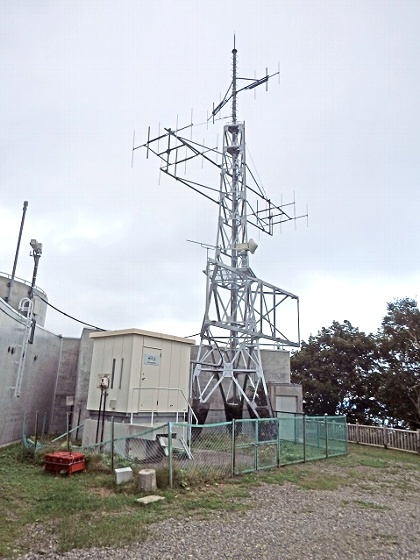

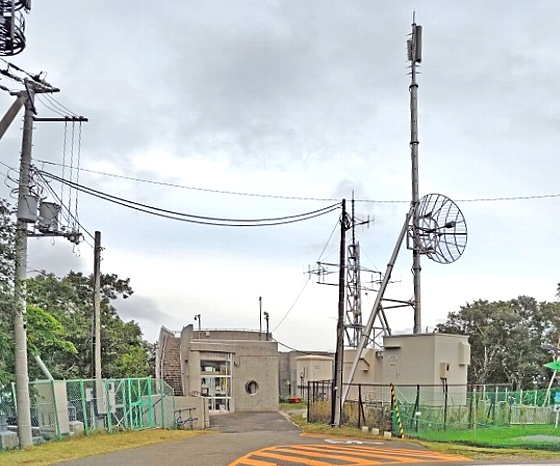

中継局の全景です。ＦＭ中継局は、電柱の奥で見え辛いです。
別角度から見たＦＭ中継局の全景です。


展望塔から見たＦＭ鉄塔です。

下段の基台には、アナログ時代には、テレビ親局の中標津中継局受けの４ｍプレートパラボラが
２基並んで取り付けられていました。

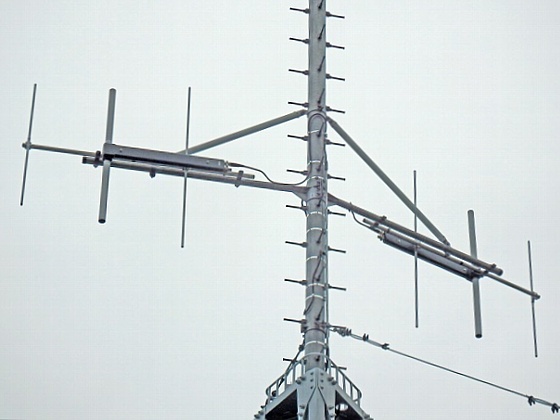

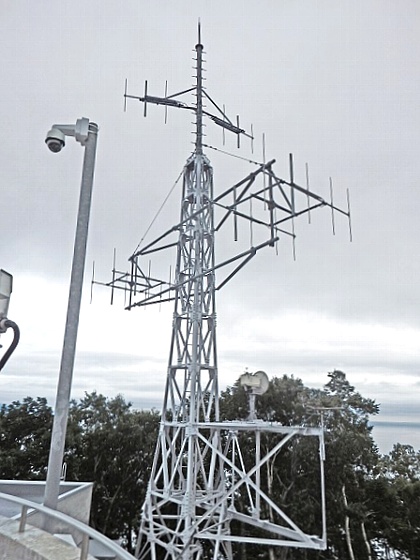

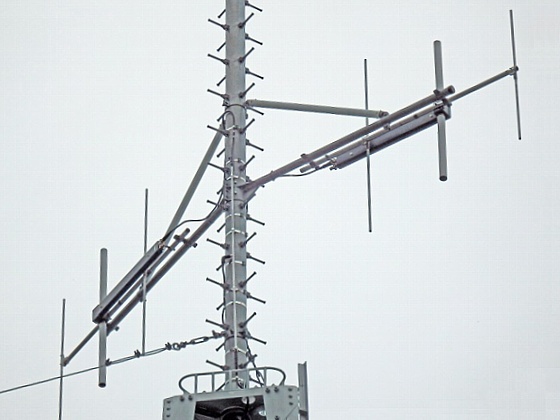

ＦＭ送信アンテナは３素子八木１段２面（垂直偏波）です。知床半島に沿うように、ほぼ１８０゜の方向に電波を飛ばしています。　角度を変えて２枚。

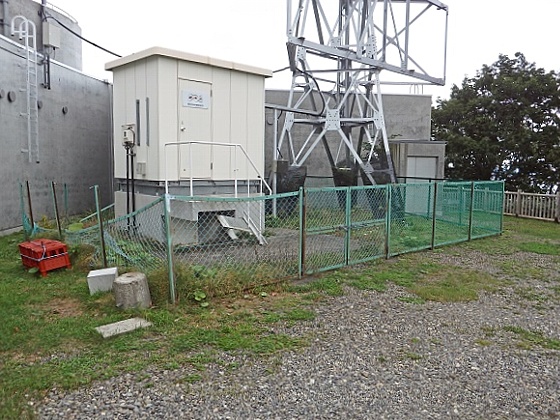

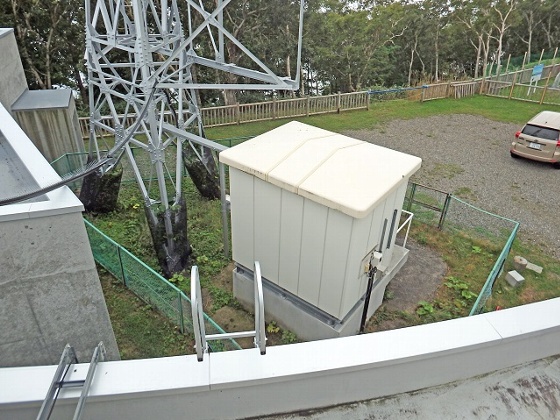

敷地の様子です。　右画像は、隣接する展望塔屋上から見下ろしました。

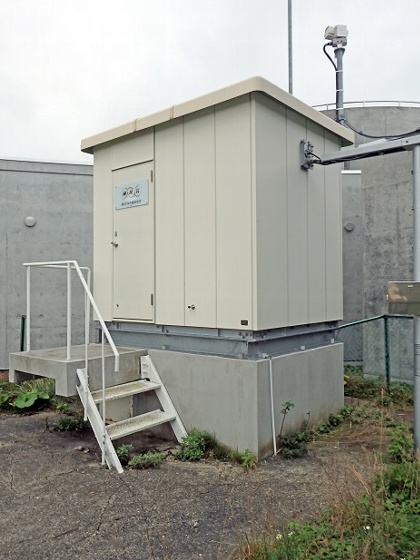

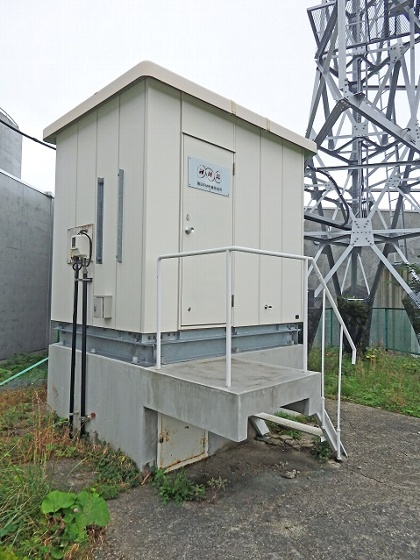

局舎を角度を変えて２枚。




表札です。ＦＭになっています。

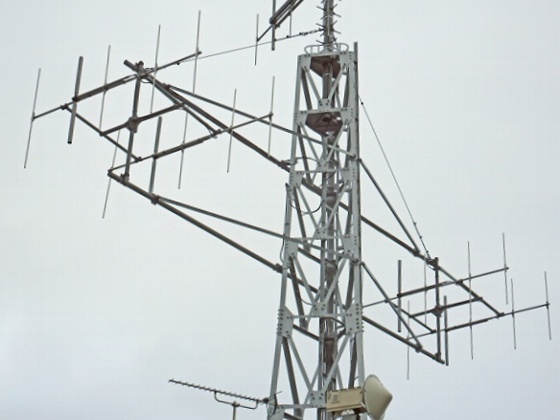

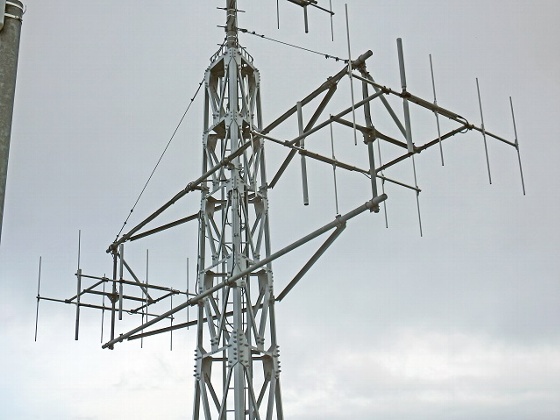

受信は、５素子八木４列です。親局の中標津中継局（開陽台）も垂直偏波ですので縦になっています。

距離があるためか、大きな設備になっています。　　角度を変えて２枚。


この受信アンテナは、アナログ時代には、民放テレビ中継局横に地上から建っていましたが、アナログテレビ送信アンテナを撤去した後、
先端部にＦＭ送信アンテナを上げ、かつてＦＭ送信アンテナがあった位置には受信アンテナが取り付けられています。




ラックです。

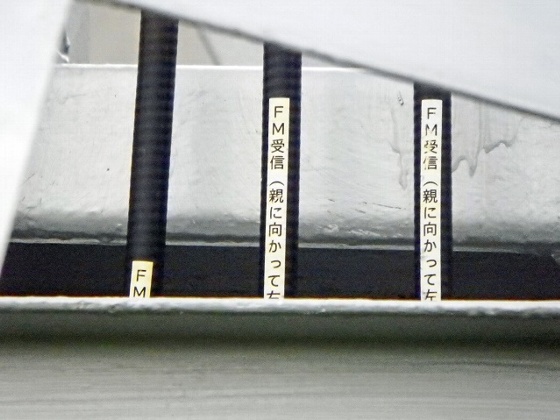

ケーブルに貼ってある表示です。

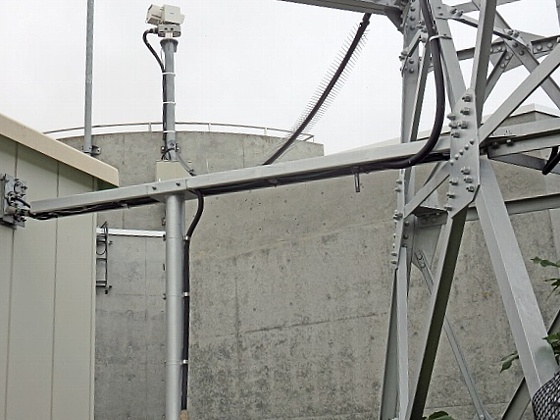

ラックの奥に見えるお天気カメラのケーブルがＮＨＫ中継局に繋がっているように見えます。

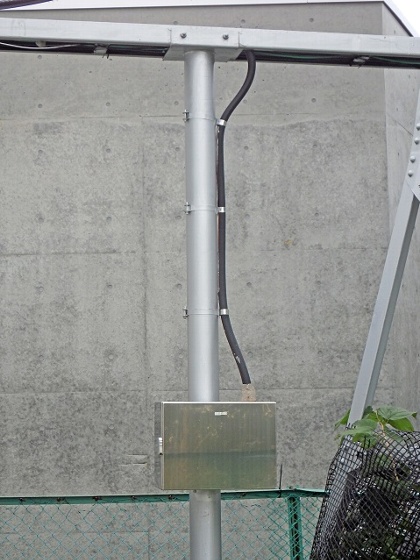

ラックの支柱に機器が取り付けられています。

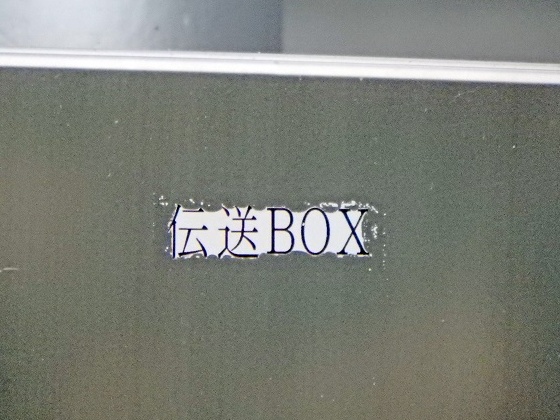

ボックスの表示です。

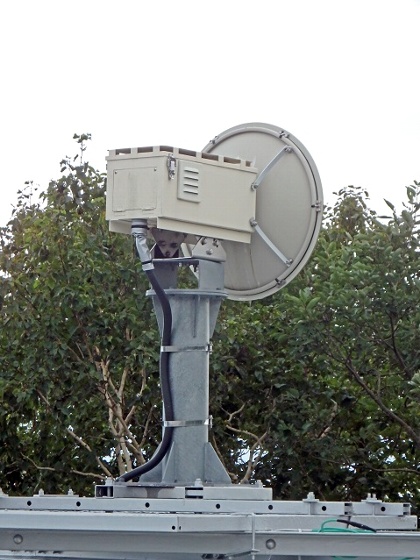

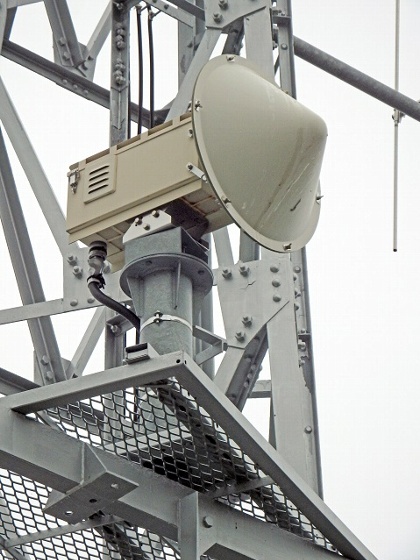

素材伝送用でしょうか。可動式の小型パラボラがあります。　角度を変えて２枚。

アナログ時代に４ｍプレートパラボラが２基取り付けられていた基台を利用して設置されています。

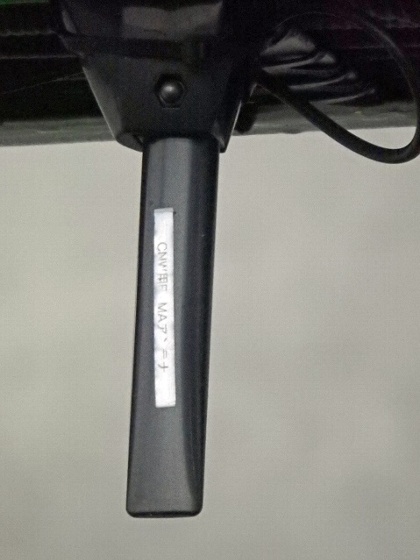

監視機器のアンテナです。

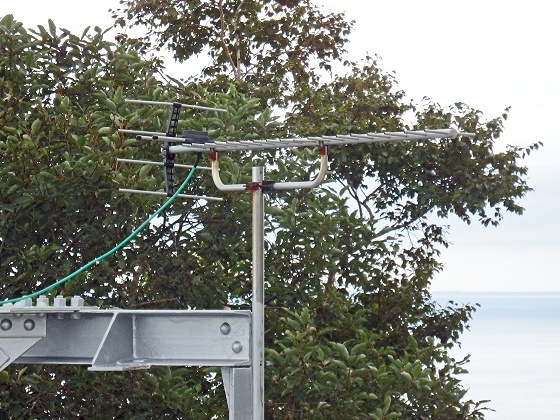

テレビアンテナです。



中継局データ

ＮＨＫ−ＦＭ羅臼中継局　　８８．８ＭＨｚ　　１０Ｗ
